化工原理课程设计(乙醇-水溶液连续精馏塔优化设计)
化工原理课程设计 题 目 乙醇-水溶液连续精馏塔优化设计 2 目 录
1. 设计任务书………………………………………………………………3 2. 英文摘要前言……………………………………………………………4 3. 前言………………………………………………………………………4 4. 精馏塔优化设计…………………………………………………………5 5. 精馏塔优化设计计算……………………………………………………5 6. 设计计算结果总表………………………………………………………22 7. 参考文献…………………………………………………………………23 8. 课程设计心得……………………………………………………………23 3
精馏塔优化设计任务书 一、设计题目 乙醇—水溶液连续精馏塔优化设计
二、设计条件 1．处理量： 15000 （吨/年） 2．料液浓度： 35 （wt%） 3．产品浓度： 93 （wt%） 4．易挥发组分回收率： 99% 5．每年实际生产时间：7200小时/年 6. 操作条件： ①间接蒸汽加热； ②塔顶压强：1.03 atm（绝对压强） ③进料热状况：泡点进料；
三、设计任务 a) 流程的确定与说明； b) 塔板和塔径计算； c) 塔盘结构设计 i. 浮阀塔盘工艺尺寸及布置简图； ii. 流体力学验算； iii. 塔板负荷性能图。 d) 其它 i. 加热蒸汽消耗量； ii. 冷凝器的传热面积及冷却水的消耗量 e) 有关附属设备的设计和选型，绘制精馏塔系统工艺流程图和精馏塔装配 图，编写设计说明书。 4
乙醇——水溶液连续精馏塔优化设计
摘要：设计一座连续浮阀塔，通过对原料，产品的要求和物性参数的确定及对主要尺寸的计算，工艺设计和附属设备结果选型设计，完成对乙醇-水精馏工艺流程和主题设备设计。
关键词：精馏塔，浮阀塔，精馏塔的附属设备。 （Department of Chemistry,University of South China,Hengyang 421001） Abstract: The design of a continuous distillation valve column, in the material, product requirements and the main physical parameters and to determine the size, process design and selection of equipment and design results, completion of the ethanol-water distillation process and equipment design theme.
Keywords: rectification column, valve tower, accessory equipment of the rectification column.
前 言 乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。在很多方面，要求乙醇有不同的纯度，有时要求纯度很高，甚至是无水乙醇，这是很有困难的，因为乙醇极具挥发性，也极具溶解性，所以，想要得到高纯度的乙醇很困难。 要想把低纯度的乙醇水溶液提升到高纯度，要用连续精馏的方法，因为 5
乙醇和水的挥发度相差不大。精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。 浮阀塔与20世纪50年代初期在工业上开始推广使用，由于它兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍。浮阀有很多种形式，但最常用的形式是F1型和V-4型。F1型浮阀的结果简单、制造方便、节省材料、性能良好，广泛应用在化工及炼油生产中，现已列入部颁标准（JB168-68）内，F1型浮阀又分轻阀和重阀两种，但一般情况下都采用重阀，只有处理量大且要求压强降很低的系统中，才用轻阀。浮阀塔具有下列优点：1、生产能力大。2、操作弹性大。3、塔板效率高。4、气体压强降及液面落差较小。5、塔的造价低。浮阀塔不宜处理易结焦或黏度大的系统，但对于黏度稍大及有一般聚合现象的系统，浮阀塔也能正常操作。
精馏塔优化设计计算 在常压连续浮阀精馏塔中精馏乙醇——水溶液，要求料液浓度为35%，产品浓度为93%，易挥发组分回收率99%。年生产能力15000吨/年 操作条件：①间接蒸汽加热 ②塔顶压强：1.03atm（绝对压强） ③进料热状况：泡点进料 6
一 精馏流程的确定 乙醇——水溶液经预热至泡点后，用泵送入精馏塔。塔顶上升蒸气采用全冷凝后，部分回流，其余作为塔顶产品经冷却器冷却后送至贮槽。塔釜采用间接蒸汽再沸器供热，塔底产品经冷却后送入贮槽。工艺流程图见图
二 塔的物料衡算 1. 查阅文献，整理有关物性数据
⑴水和乙醇的物理性质
名称 分子式 相对分子质量 密度 20℃ 3/kgm 沸 点 101.33kPa ℃ 比热容 (20℃) Kg/(kg.℃) 黏度 (20℃) mPa.s 导热系数 (20℃) /(m.℃) 表面 张力 (20℃) N/m
水 2HO 18.02 998 100 4.183 1.005 0.599 72.8 乙醇 25CHOH 46.07 789 78.3 2.39 1.15 0.172 22.8
⑵常压下乙醇和水的气液平衡数据，见表 常压下乙醇—水系统t—x—y数据如表1—6所示。
表1—6 乙醇—水系统t—x—y数据 沸点t/℃ 乙醇摩尔数/% 沸点t/℃ 乙醇摩尔数/% 气相 液相 气相 液相 99.9 0.004 0.053 82 27.3 56.44 99.8 0.04 0.51 81.3 33.24 58.78 99.7 0.05 0.77 80.6 42.09 62.22 99.5 0.12 1.57 80.1 48.92 64.70 99.2 0.23 2.90 79.85 52.68 66.28 99.0 0.31 3.725 79.5 61.02 70.29 98.75 0.39 4.51 79.2 65.64 72.71 97.65 0.79 8.76 78.95 68.92 74.69 95.8 1.61 16.34 78.75 72.36 76.93 91.3 4.16 29.92 78.6 75.99 79.26 87.9 7.41 39.16 78.4 79.82 81.83 85.2 12.64 47.49 78.27 83.87 84.91 83.75 17.41 51.67 78.2 85.97 86.40 82.3 25.75 55.74 78.15 89.41 89.41 7
乙醇相对分子质量：46；水相对分子质量：18 25℃时的乙醇和水的混合液的表面张力与乙醇浓度之间的关系为： 58453210314.410348.100163.009604.09726.283364.67xxxxxσ
式中 σ——25℃时的乙醇和水的混合液的表面张力，N／m； x——乙醇质量分数，％。 其他温度下的表面张力可利用下式求得 2.1
1221TTTTCC＝
σ
σ
式中 σ1——温度为T1时的表面张力；N／m； σ2——温度为T2时的表面张力；N／m； TC——混合物的临界温度，TC＝∑xiTci ，K；
xi——组分i的摩尔分数； TCi——组分i的临界温度， K。
2. 料液及塔顶、塔底产品的摩尔分数 XF=0.35/46.070.35/46.070.65/18.02=0.174
XD=0.93/46.070.93/46.070.07/18.02=0.838 XW=0.01/46.070.01/46.070.99/18.02=0.0039
3. 平均摩尔质量 MF=0.17446.07+（1-0.174）18.02=22.9 kg/kmol
MD= 0.83846.07+ (1-0.838) 18.02=41.52kg/kmol MW=0.003946.07+（1-0.0039）18.02=18.12kg/kmol
4. 物料衡算 已知：F=31500010720027.84=74.83/kmolh 总物料衡算 F=D+W=74.83 易挥发组分物料衡算 0.838D+0.0039W=74.830.174 联立以上二式得： D=15.25kg/kmol
乙醇水连续浮阀式精馏塔的设计.doc
化工原理课程设计任务书一设计题目：乙醇－水连续浮阀式精馏塔的设计二任务要求设计一连续筛板浮阀精馏塔以分乙醇和水具体工艺参数如下：原料加料量 F＝100kmol/h＝273进料组成 xF馏出液组成 x＝0.831D＝0.012釜液组成 xw塔顶压力 p＝100kpa单板压降≤0.7 kPa2 工艺操作条件：常压精馏，塔顶全凝器，塔底间接加热，泡点进料，泡点回流。
三主要设计内容1、设计方案的选择及流程说明2、工艺计算3、主要设备工艺尺寸设计（1）塔径及提馏段塔板结构尺寸的确定（2）塔板的流体力学校核（3）塔板的负荷性能图（4）总塔高4、设计结果汇总5、工艺流程图及精馏塔工艺条件图目录3.3.3.204参考文献 (30)摘要本设计是以乙醇――水物系为设计物系，以浮阀塔为精馏设备分离乙醇和水。
浮阀塔是化工生产中主要的气液传质设备，此设计针对二元物系乙醇－－水的精馏问题进行分析，选取，计算，核算，绘图等，是较完整的精馏设计过程。
通过逐板计算得出理论板数为16块，回流比为3.531,算出塔效率为0.518，实际板数为32块，进料位置为第11块，在板式塔主要工艺尺寸的设计计算中得出塔径为1米，有效塔高13.6米，浮阀数（提馏段每块76）。
通过浮阀塔的流体力学验算，证明各指标数据均符合标准。
本次设计过程正常，操作合适。
关键词：乙醇、水、二元精馏、浮阀连续精馏精馏塔、提馏段第1章前言1.1精馏原理及其在化工生产上的应用实际生产中，在精馏柱及精馏塔中精馏时，上述部分气化和部分冷凝是同时进行的。
对理想液态混合物精馏时，最后得到的馏液(气相冷却而成)是沸点低的B物质，而残液是沸点高的A物质，精馏是多次简单蒸馏的组合。
精馏塔底部是加热区，温度最高；塔顶温度最低。
精馏结果，塔顶冷凝收集的是纯低沸点组分，纯高沸点组分则留在塔底。
1.2精馏塔对塔设备的要求精馏设备所用的设备及其相互联系，总称为精馏装置，其核心为精馏塔。
常用的精馏塔有板式塔和填料塔两类，通称塔设备，和其他传质过程一样，精馏塔对塔设备的要求大致如下：一：生产能力大：即单位塔截面大的气液相流率，不会产生液泛等不正常流动。
乙醇-水精馏塔设计
课程设计说明书题目：乙醇-水连续精馏塔设计人： sunrainbaby序言这次课程设计应该说做的很艰辛，因为一直以来我们都在学一些理论性的知识，确切的可以说是“纸上谈兵”，但这次课程设计是需要多方面的知识的集合以及运用，不仅用了理论，同时也联系了实际，真的很锻炼人！说到艰辛，也许是因为我们一直都没有完整的完成过一个设计而且自己一个人，做的过程中有时真的做到头晕脑胀的，只能停下，第二天再做，从开始到现在做了将近一个月了，需要毅力！这个课程设计不仅锻炼了我的毅力，而且也让我认识到和学习到了很多东西！这是从别处得不到的！通过这次课程设计使我充分理解到化工原理课程的重要性和实用性，更特别是对精馏原理及其操作各方面的了解和设计，对实际单元操作设计中所涉及的个方面要注意问题都有所了解。
通过这次对精馏塔的设计，不仅让我将所学的知识应用到实际中，而且对知识也是一种巩固和提升充实。
在老师和同学的帮助下，及时的按要求完成了设计任务，通过这次课程设计，使我获得了很多重要的知识，同时也提高了自己的实际动手和知识的灵活运用能力。
终于做完了，很开心、很幸福！还有很多不足的地方，希望老师提出批评!Sunrainbaby2010年11月于大连目录序言 (2)设计任务书 (5)第一章概述 (6)1.1精馏操作对塔设备的要求 (6)1.2 板式塔的类型 (7)1.2.1 泡罩塔 (7)1.2.2 筛板塔 (8)1.2.3 浮阀塔 (8)1.3 精馏塔的设计任务及要求 (9)1.3.1 精馏塔设计的内容 (9)1.3.2 绘图要求 (9)2.1塔形的选择 (10)2.2 操作条件的确定 (10)2.2.1操作压力 (10)2.2.2 进料状态 (10)2.2.3 加热方式 (10)2.2.4 冷却剂与出口温度 (10)2.2.5 热能的利用 (11)2.3 确定设计方案的原则 (11)2.4精馏流程的确定 (12)第三章板式精馏塔的工艺计算 (13)3.1物料衡算 (13)3.1.1 料液及塔顶、塔底产品含乙醇摩尔分数 (13)3.1.2平均摩尔质量 (13)3.1.3物料衡算 (13)3.2回流比的确定 (14)3.3塔板数的确定 (14)3.3.1精馏塔的气、液相负荷 (14)3.3.2回收率 (15)3.3.3操作线方程 (15)3.3.4图解法理论板层数 (15)3.3.5实际板层数的初步求取 (16)3.3.6塔板总效率估计 (17)3.4精馏塔有关物性计算 (18)3.4.1精馏段的平均密度 (18)3.4.2 液体平均表面张力计算 (19)本章符号意义 (20)第四章板式塔主要尺寸计算 (21)4.1精馏塔的塔体工艺尺寸计 (21)4.1.1塔径的计算 (21)4.1.2精馏塔有效高度计算 (22)4.2 塔板主要工艺尺寸的计算 (22)34.2.1 溢流装置计算 (22)4.2.2 塔板布置及浮阀数目与排列 (23)4.3 塔板的流体力学验算 (24)4.3.1 气象通过浮阀塔板的压降 (24)4.3.2 淹塔 (25)4.3.3 雾沫夹带 (25)4.4塔板负荷性能图 (26)4.4.1雾沫夹带线 (26)4.4.2 液泛线 (27)4.4.3液相负荷上限线 (27)4.4.4漏液线 (28)4.4.5液相负荷下限线 (28)4.4.6塔板负荷性能图 (28)计算结果汇总 (30)本章符号说明 (31)5.1 回流冷凝器 (32)5.1.1 冷凝器的介绍 (32)5.1.2 冷凝器的选择 (33)5.1.3冷凝器的传热面积和冷却水的消耗量 (33)5.2 再沸器 (33)5.2.1 再沸器的介绍 (33)5.2.2 再沸器的选择 (35)附录 (36)附录 1 常压下乙醇—水系统t—x—y数据 (36)附录 2 乙醇的物性 (36)附录 3 物性系数 (36)Key words (37)参考文献 (38)主体设备图（见二号图纸） (38)设计任务书[1]一．设计题目乙醇—水连续精馏塔的温计．二．设计任务及操作条件(1)进精馏塔的料液含乙醇35%(质量)．其余为水。
乙醇—水课程设计精馏
目录一、概述 (2)二、设计方案的确定及流程说明 (3)2.1装置流程的确定 (3)2.2流程图 (3)2.3操作条件 (3)三、塔的工艺计算 (4)3.1塔的物料衡算 (6)3.2全塔物料衡算 (7)3.3塔板数的确定 (7)四、塔的工艺条件及物性数据计算 (10)五、气液负荷计算 (14)六、塔和塔板主要工艺尺寸计算 (15)七．浮阀塔板的流体力学验算 (21)八、塔板负荷性能图 (23)九、设计结果一览表 (28)十、设计评述及讨论 (30)十一、参考文献 (31)一、概述乙醇在工业、医药、民用等方面，都有很广泛的应用，是很重要的一种原料。
在很多方面，要求乙醇有不同的纯度，有时要求纯度很高，甚至是无水乙醇，这是很有困难的，因为乙醇极具挥发性，也极具溶解性，所以，想要得到高纯度的乙醇很困难。
要想把低纯度的乙醇水溶液提升到高纯度，要用精馏的方法，因为乙醇和水的挥发度相差不大。
精馏是多数分离过程，即同时进行多次部分汽化和部分冷凝的过程，因此可使混合液得到几乎完全的分离。
化工厂中精馏操作是在直立圆形的精馏塔内进行的，塔内装有若干层塔板或充填一定高度的填料。
为实现精馏分离操作，除精馏塔外，还必须从塔底引入上升蒸汽流和从塔顶引入下降液。
可知，单有精馏塔还不能完成精馏操作，还必须有塔底再沸器和塔顶冷凝器，有时还要配原料液预热器、回流液泵等附属设备，才能实现整个操作。
本设计选用浮阀塔。
浮阀塔与20世纪50年代初期在工业上开始推广使用，由于它兼有泡罩塔和筛板塔的优点，已成为国内应用最广泛的塔型，特别是在石油、化学工业中使用最普遍。
浮阀有很多种形式，但最常用的形式是F1型和V-4型。
F1型浮阀的结果简单、制造方便、节省材料、性能良好，广泛应用在化工及炼油生产中，现已列入部颁标准（JB168-68）内，F1型浮阀又分轻阀和重阀两种，但一般情况下都采用重阀，只有处理量大且要求压强降很低的系统中，才用轻阀。
浮阀塔具有下列优点：1、生产能力大。
分离乙醇水精馏塔设计含工艺流程图和塔设备图
分离乙醇水精馏塔设计含工艺流程图和塔设备图集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]分离乙醇-水的精馏塔设计设计人员：所在班级：化学工程与工艺成绩：指导老师：日期：化工原理课程设计任务书一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件（1）进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；（2）产品的乙醇含量不得低于90％；（3）塔顶易挥发组分回收率为99％；（4）生产能力为50000吨/年90％的乙醇产品；（5）每年按330天计，每天24小时连续运行。
（6）操作条件a）塔顶压强 4kPa （表压）b）进料热状态自选c）回流比自选d）加热蒸汽压力低压蒸汽（或自选）e）单板压降 kPa。
三、设备形式：筛板塔或浮阀塔四、设计内容：1、设计说明书的内容1）精馏塔的物料衡算；2）塔板数的确定；3）精馏塔的工艺条件及有关物性数据的计算；4）精馏塔的塔体工艺尺寸计算；5）塔板主要工艺尺寸的计算；6）塔板的流体力学验算；7）塔板负荷性能图；8）精馏塔接管尺寸计算；9）对设计过程的评述和有关问题的讨论；2、设计图纸要求；1）绘制生产工艺流程图（A2 号图纸）；2）绘制精馏塔设计条件图（A2 号图纸）；五、设计基础数据：1.常压下乙醇---水体系的t-x-y 数据；2.乙醇的密度、粘度、表面张力等物性参数。
一、设计题目：乙醇---水连续精馏塔的设计二、设计任务及操作条件：进精馏塔的料液含乙醇35％（质量分数，下同），其余为水；产品的乙醇含量不得低于90％；塔顶易挥发组分回收率为99％，生产能力为50000吨/年90％的乙醇产品；每年按330天计，每天24小时连续运行。
塔顶压强 4kPa （表压）进料热状态自选回流比自选加热蒸汽压力低压蒸汽（或自选）单板压降≤。
三、设备形式：筛板塔四、设计内容：1）精馏塔的物料衡算：原料乙醇的组成 xF＝＝原料乙醇组成塔顶易挥发组分回收率90％平均摩尔质量 MF =由于生产能力50000吨／年，.则 qn，F所以，qn，D2）塔板数的确定：甲醇—水属非理想体系，但可采用逐板计算求理论板数,本设计中理论塔板数的计算采用图解法。
乙醇-水连续精馏浮阀塔设计

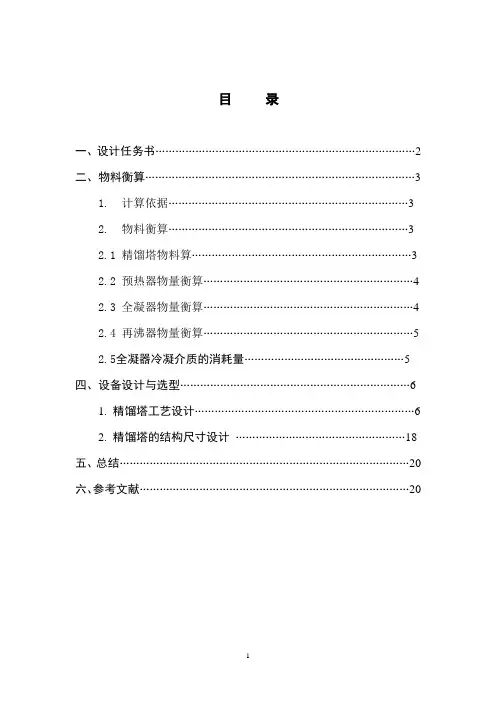

目录一、设计任务书 (2)二、物料衡算 (3)1. 计算依据 (3)2. 物料衡算 (3)2.1 精馏塔物料算 (3)2.2 预热器物量衡算 (4)2.3 全凝器物量衡算 (4)2.4 再沸器物量衡算 (5)2.5全凝器冷凝介质的消耗量 (5)四、设备设计与选型 (6)1. 精馏塔工艺设计 (6)2. 精馏塔的结构尺寸设计 (18)五、总结 (20)六、参考文献 (20)07级生物工程专业《化工原理》课程设计任务书设计课题：乙醇—水连续精馏浮阀塔设计一、设计条件1、原料液乙醇含量： 32.5 %（质量分数）。
