数字万用表的使用方法和注意事项
数字万用表的使用方法和注意事项
（1）交、直流电流的测量根据测量电流的大小选择适当的电流测量量程
和红表笔的插入孔，测量直流时，红表笔接触电压高一端，黑表笔接触电压低
的一端，正向电流从红表笔流入数字万用表，再从黑表笔流出，当要测量的电
流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测
量。 （2） 交、直流电压的测量 红表笔插入 V/Ω插孔中，根据
电压的大小选择适当的电压测量量程，黑表笔接触电路地端，红表笔接触电路
中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），
中高频率信号的电压幅度应采用交流毫伏表来测量。
（3） 电阻的测量 红表笔插入 V/Ω插孔中，根据电阻的大小
选择适当的电阻测量量程，红、黑两表笔分别接触电阻两端，观察读数即可。
特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以
免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流 220V 电压），否
则容易损坏万用表。另外，利用电阻档还可以定性判断电容的好坏。先将电容
两极短路（用一支表笔同时接触两极，使电容放电），然后将万用表的两支表
笔分别接触电容的两个极，观察显示的电阻读数。若一开始时显示的电阻读数
很小（相当于短路），然后电容开始充电，显示的电阻读数逐渐增大，最后显
示的电阻读数变为 1（相当于开路），则说明该电容是好的。若按上述步骤操作，
显示的电阻读数始终不变，则说明该电容已损坏（开路或短路）。特别注意的
是，测量时要根电容的大小选择合适的电阻量程，例如 47μF 用 200k 档，
而 4.7μF 则要用 2M 档等等。
（4） 二极管导通电压检测 在这一档位，红表笔接万用表内部正电
源，黑表笔接万用表内部负电源。
万用表的使用方法以及注意事项
万用表的使用方法以及注意事项摘要：一、万用表简介二、万用表的使用方法1.选择测量功能2.测量电阻3.测量电压4.测量电流三、万用表的注意事项1.操作前的准备2.测量过程中的注意事项3.安全防护措施4.维护与保养正文：万用表是一种广泛应用于电子、电气领域的多功能测试仪器，能够测量电阻、电压、电流等参数。
掌握万用表的使用方法及注意事项，对于提高工作效率和保障安全具有重要意义。
一、万用表简介万用表的发展经历了模拟式和数字式两个阶段。
目前市场上主要以数字式万用表为主。
数字式万用表具有测量速度快、精度高、功能多样等优点。
它由显示屏幕、操作键、测量旋钮、接口等部分组成。
二、万用表的使用方法1.选择测量功能在使用万用表前，首先要了解所需测量的参数，并根据测量对象选择相应的功能。
例如，测量电阻时，选择电阻档；测量电压时，选择电压档。
2.测量电阻将待测电阻串联到万用表，打开电阻测量功能，待显示稳定后，读取电阻值。
需要注意的是，测量电阻时，尽量断开电路，避免其他元件对测量结果的影响。
3.测量电压将万用表的正负极分别连接到待测电压的两端，打开电压测量功能。
待显示稳定后，读取电压值。
在测量较高电压时，需注意安全防护措施。
4.测量电流将待测电流通过万用表，打开电流测量功能。
读取电流值时，要注意电流表的量程，防止电流过大损坏万用表。
三、万用表的注意事项1.操作前的准备在使用万用表前，要认真阅读说明书，了解功能、量程、精度等参数。
同时，检查万用表的电池电量，确保正常工作。
2.测量过程中的注意事项（1）在测量过程中，不要触碰万用表的导线，以免影响测量结果。
（2）对于有保险丝的电路，需先拔掉保险丝，避免万用表损坏。
（3）在测量电压、电流时，务必保证电路安全，防止触电。
3.安全防护措施（1）使用带有绝缘柄的工具操作万用表，防止触电。
（2）测量高电压时，需佩戴绝缘手套、绝缘鞋等防护用品。
（3）不使用损坏的万用表，以免发生意外。
4.维护与保养（1）定期检查万用表的电池电量，不足时及时更换。
万用表的用途和使用方法
四、测量电流
1.断开电路。
2.将黑表笔插入COM插孔，测量小电流红标笔插入mA插孔，测量 大电流红标笔插入20A插孔。
1.断开电路。
32..测将黑量表笔直插流入C电OM流插孔功，能测量开小电关流打红标至笔插A -入档mA，插孔测，量测量交大电流流电红标流笔插功入能20A开插关孔。打 至
3.测量直流电流功能开关打至A-档，测量交流电流功能开关打至A~档，并选择合适量程。
三、测量交流电压
1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。 2.将功能开关置于交流电压档“V~”AC量程范围。 3.交流电压在测量时无正负之分，将测试表笔连接到待 测电源或负载的两端上，红表笔所接端的极性将同时显示 在显示器上。
使用注意事项:
（1）不要用手触及表笔的金属部分。
（2）测量时应带绝缘手套。
使用注意事项: （1）量程选择和转换：量程选小了显示屏上会显示“1”，此时 应换用较大的量程。反之，量程选择大了则显示屏上会显示一个 接近于“0”的数，此时应换小量程。 （2）读数：显示屏上显示的数字加上单位就是待测电阻的读数。 （3）对于大于1MΩ或更高的电阻，万用表读数有延迟，这是正常 的 （4）当检查被测量的阻抗时，要保证移开被测电路中所有的电源， 所有电容放电。
二、测量直流电压
1.将黑表笔插入COM插孔，红标笔插入V/Ω插孔。 2.将功能开关置于直流电压档“V-”DC量程范围，并将测试表笔连接 到待测电源上或负载上，红表笔所接端的极性将同时显示在显示器上。 3.测量时应带绝缘手套。
使用注意事项： （1）如果不知被测电压范围，将功能开关置于最大量程并逐渐下降。 （2）如果显示屏只显示“1”，表示超过量程，功能开关应置于更高。 （3）如果出现“三角感叹号”表示测量高于1000V的电压。 （4）当测量高电压时，要格外注意避免触电。 （5）若数值左边出现“一”，则表明表笔极性与实际电极相反，此时 红表笔接的是负极。
FLUKE15B+数字万用表使用介绍
FLUKE 15B+数字万用表的使用
5. 开始测试：我们将红黑表笔分 别接在待测试的端子上，要保
证表笔接触良好。读数时注意
查看显示屏右上角的电阻单位， 是Ω，还是K Ω 或者MΩ
注意此处显 示的单位பைடு நூலகம்
FLUKE 15B+数字万用表的使用
5. 测试完毕：我们将旋转开关转 至“OFF”档位，关闭万用表， 再将测试的红黑表笔取下来卷 好，和万用表一起放在表盒内
直流电压档 位及显示
红表笔接正电 黑表笔接负电
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将 黑表笔接在公共测试插
孔，红表笔接在电压测 试插孔（如右图所示）；
2. 选择测试档位：将旋转 开关调至mV档位（如右 图所示）；
mV电压档位 及显示
红黑表笔接法
FLUKE 15B+数字万用表的使用
蜂鸣档 二极管档 电阻档
FLUKE 15B+数字万用表的使用
3. 选择测试量程:因为元件的电 阻一般是一个稳定的数值， 所以一般建议选择自动模式 来测试。如果选择手动模式， 首先要选择正确的量程，在 不确定待测电压的大概范围 时，先从最大的量程开始选 择，再逐步减小，防止测试 错误或者损坏万用表
从MΩ档开始
FLUKE 15B+数字万用表简介
FLUKE 15B+数字万用表是 我们经常使用的一款万用表， 因为它具有携带方便、使用简 单、准确性较高等特点，所以 在道岔电气测试、信号机测试、 EAK测试等测试中都有使用到。 下面来简单介绍FLUKE 15B+数 字万用表的一些使用方法和注 意事项。
FLUKE 15B+数字万用表的按键介绍

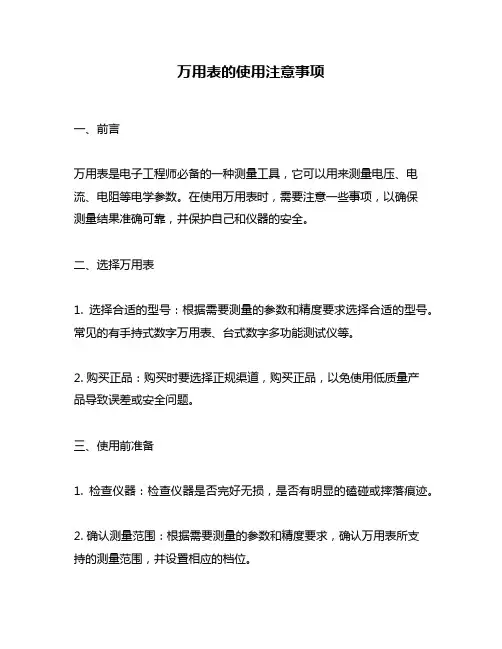

万用表的使用注意事项
万用表的使用注意事项一、前言万用表是电子工程师必备的一种测量工具，它可以用来测量电压、电流、电阻等电学参数。
在使用万用表时，需要注意一些事项，以确保测量结果准确可靠，并保护自己和仪器的安全。
二、选择万用表1. 选择合适的型号：根据需要测量的参数和精度要求选择合适的型号。
常见的有手持式数字万用表、台式数字多功能测试仪等。
2. 购买正品：购买时要选择正规渠道，购买正品，以免使用低质量产品导致误差或安全问题。
三、使用前准备1. 检查仪器：检查仪器是否完好无损，是否有明显的磕碰或摔落痕迹。
2. 确认测量范围：根据需要测量的参数和精度要求，确认万用表所支持的测量范围，并设置相应的档位。
3. 准备测试线材：使用合适的测试线材，并检查其是否损坏或老化。
若发现问题应及时更换。
4. 接地：在进行电压或电流测量前，应先接地以确保安全。
四、操作方法1. 电压测量（1）选择合适的测量范围和档位，并将测试线材连接到正确的插孔上。
（2）连接电路：将测试线材的红色插头连接到待测电路的正极，黑色插头连接到负极。
（3）读数：读取万用表上显示的电压值，并注意单位。
2. 电流测量（1）选择合适的测量范围和档位，并将测试线材连接到正确的插孔上。
（2）断开电路：先将待测电路断开，然后将万用表串联在待测电路中。
（3）接通电路：重新接通待测电路，并记录万用表上显示的电流值。
3. 电阻测量（1）选择合适的测量范围和档位，并将测试线材连接到正确的插孔上。
（2）断开待测元件：先将待测元件从其它元件中拆下来，再使用万用表进行测试。
（3）读数：读取万用表上显示的电阻值，并注意单位。
若发现异常值应检查测试线材是否接触良好或元件是否损坏等问题。
4. 其他注意事项（1）不要在高温、潮湿、易燃或易爆环境下使用万用表。
（2）不要将万用表暴露在阳光下或长时间存放在高温环境中。
（3）不要将万用表连接到高压电路中进行测量，以免发生危险。
（4）不要使用损坏的测试线材，以免影响测量结果或发生安全问题。
万用表的使用方法【图解】教材
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
数字万用表 DT830 型 使用说明
数字万用表的使用说明一．概述DT830型数字万用表是三位半液晶显示小型数字万用表。
它可以测量交、直流电压和交、直流电流，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有30档。
本万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“－1”，电池电压过低时，显示“←”标志，短路检查用蜂鸣器。
二．技术特性1．测量范围⑴交、直流电压（交流频率为45Hz～500Hz）；量程分别为200mV、2V、20V和1000五档，直流精度为±（读数的0.8％＋2个字）以下，交流精度为±（读数的1％＋5个字）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。
⑵交、直流电流量程分别为200μA、2mA、200mA和10A五档，直流精度为±（读数的1.2％＋2个字），交流精度为±（读数的2.0％＋5个字），最大电压负荷为250mV（交流有效值）。
⑶电阻：量程分别为：200Ω、2kΩ、200kΩ、20MΩ和20MΩ六档。
精度为±（读数的2.0％＋3个字）。
⑷二极管导通电压：量程为0～1.5V，测试电流为1mA±0.5 mA。
⑸三极管β值检测：测试条件为：VCE＝2.8V，IB＝10μA。
⑹短路检测：测试电路电阻＜20Ω±10Ω2．采样时间：T S＝0.4S。
三．面板及操作说明1．显示器三位半数字液晶显示屏2．电源开关按下，则接通电源，不用时应随手关断。
3．电容测量插座测量电容时，将电容引脚插入插座中。
4．功能量程开关选择不同的测量功能和量程。
5． 10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。
6．电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。
7． V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。
数字万用表的使用方法图
数字万用表的使用方法图现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
（1）使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV （直流）或ACV （交流）的合适量程，红表笔插入V/Q孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d交直流电流的测量：将量程开关拨至DCA （直流）或ACA（交流）的合适量程，红表笔插入mA 孔（v 200mA时）或10A孑L （＞200mA时），黑表笔插入COM孑L,并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能白动显示极性。
e电阻的测量：将量程开关拨至Q的合适量程，红表笔插入V/Q孔，黑表笔插入COM 孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1：这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
（2） .使用注意事项a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1,”其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000；或低位上的数字出现跳动。
e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
万用表的使用方法及使用中注意事项
万用表的使用方法及使用中注意事项一、36V以下的电压为安全电压，在测高于36V 直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。
三、直流电压测量，先将量程开关转至相应的DCV 量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
四、交流电压测量，先将量程开关转至相应的ACV 量程上，然后将测试表笔跨接在被测电路上。
五、直流电流测量，先将量程开关转至相应的DCA 档位上，然后将仪表串入被测电路上。
六、交流电流测量，先将量程开关转至相应的ACA 档位上，然后将仪表串入被测电路上。
七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。
八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。
九、二极管及通断测试，将量程开关置档。
将红表接二极管正极，黑表笔接二极管负极。
如测线路的通断时，将表笔连接在待测线路的两端，如蜂鸣器响则电路通，反之电路断开。
十、三极管放大倍数测量，将量程开关置于hFE 档，决定所测晶体管为NPN型或PNP型，将发射极，基极，集电极分别插入相应的孔里。
使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些bc337的三极管，假设不知它是pnp管还是npn管。
图1 三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（b极）。
万用表的使用方法
指针万用表的使用方法（1）测量电阻：先将表棒搭在一起短路，使指针向右偏转，随即调整“Ω”调零旋钮，使指针恰好指到0。
然后将两根表棒分别接触被测电阻(或电路)两端，读出指针在欧姆刻度线(第一条线)上的读数，再乘以该挡标的数字．就是所测电阻的阻值。
例如用R×100挡测量电阻，指针指在80，则所测得的电阻值为80×100=8K。
由于”Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆挡。
使指针在刻度线的中部或右部，这样读数比较清楚准确。
每次换挡，都应重新将两根表棒短接，重新调整指针到零位，才能测准。
（2）测量直流电压：首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压”-”端。
然后根据该挡量程数字与标直流符号“DC-”刻度线(第二条线)上的指针所指数字，来读出被测电压的大小。
如用V30伏挡测量，可以直接读0V～300V的指示数值。
如用V30伏挡测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次200、100等数字看成是20、10既可直接读出指针指示数值。
例如用V6伏挡测量直流电压，指针指在15，则所测得电压为1.5伏。
（3）测量直流电流：先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程．再把万用表串接在电路中，同时观察标有直流符号“DC”的刻度线．如电流量程选在3mA挡，这时，应把表面刻度线上300的数字，去掉两个“0”，看成3，又依次把200、100看成是2、1，这样就可以读出被测电流数值。
例如用直流3mA挡测量直流电流，指针在100，则电流为1mA。
（4）测量交流电压：测交流电压的方法与测量直流电压相似，所不同的是因交流电没有正、负之分，所以测量交流时，表棒也就不需分正、负。
读数方法与上述的测量直流电压的读法一样，只是数字应看标有交流符号”AC”的刻度线上的指针位置。
数字万用表的使用方法现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
万用表的使用方法教学
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
