灵灵狗智能门锁系列功能参数
NB-IOT智能安全门锁OLYM 600N
门锁参展
2018年3月由奥联联合中国电信、华为共同 发起的国际电信联盟（简称“ITU”）的物 联网标识密码安全标准——《Security framework for use of identity-based cryptography in support of IoT services over Telecom networks》，已在瑞士的 SG17小组会议上成功立项。
NB-lOT网联
多种开锁方式
——解决健忘/丢钥匙的麻烦
指纹开锁
密码开锁
蓝牙开锁
远程开锁
IC开锁
钥匙开锁
支持指纹开锁、密码开锁、蓝牙开锁、远程开锁、 IC开锁、机械钥匙开锁……满足多种 开门场景，解决了用户经常忘带钥匙、丢钥匙的麻烦。
六大开锁方式
三防锁体技术
——C级锁芯
具有防锯、防撬、防冲撞的技术，确保顶级安 全性能，以细节设计带来全方位安全体验。通 过公安部智能锁安全认证，《GA 701-2007 指纹防盗锁通用技术条件》。
项
为导向片宽度)
导 向
测量工具：卷尺、直尺均可
片
测量方法：将尺子一边对齐导向片边侧，读
测 量
出另一边刻度值即可(如图)
--
门锁安装服务
安
装
注
意
塑钢门/铝塑门/断桥铝门/玻璃门
事
项
不
能
安
装
折叠门/推拉门
的
门
--
门锁安装服务
CONTENT
01
02
03
04
05
产品篇
卖点篇
功能篇
安装篇

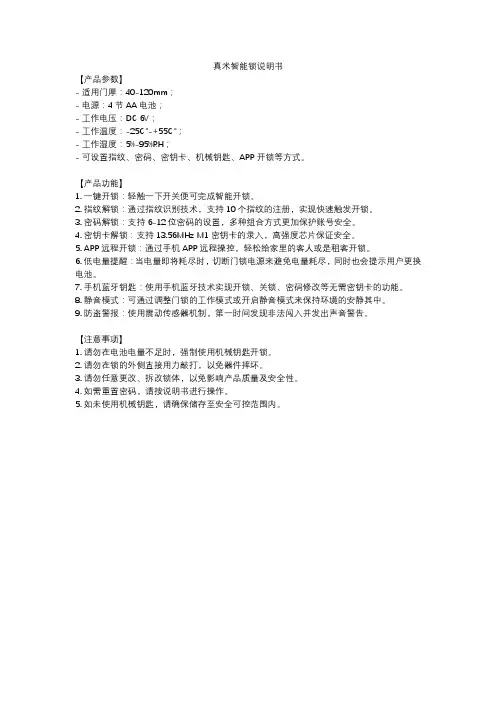

真米智能锁说明书
真米智能锁说明书
【产品参数】
- 适用门厚：40-120mm；
- 电源：4节AA电池；
- 工作电压：DC 6V；
- 工作温度：-25℃-+55℃；
- 工作湿度：5%-95%RH；
- 可设置指纹、密码、密钥卡、机械钥匙、APP开锁等方式。
【产品功能】
1. 一键开锁：轻触一下开关便可完成智能开锁。
2. 指纹解锁：通过指纹识别技术，支持10个指纹的注册，实现快速触发开锁。
3. 密码解锁：支持6-12位密码的设置，多种组合方式更加保护账号安全。
4. 密钥卡解锁：支持13.56MHz M1密钥卡的录入，高强度芯片保证安全。
5. APP远程开锁：通过手机APP远程操控，轻松给家里的客人或是租客开锁。
6. 低电量提醒：当电量即将耗尽时，切断门锁电源来避免电量耗尽，同时也会提示用户更换电池。
7. 手机蓝牙钥匙：使用手机蓝牙技术实现开锁、关锁、密码修改等无需密钥卡的功能。
8. 静音模式：可通过调整门锁的工作模式或开启静音模式来保持环境的安静其中。
9. 防盗警报：使用震动传感器机制，第一时间发现非法闯入并发出声音警告。
【注意事项】
1. 请勿在电池电量不足时，强制使用机械钥匙开锁。
2. 请勿在锁的外侧直接用力敲打，以免器件摔坏。
3. 请勿任意更改、拆改锁体，以免影响产品质量及安全性。
4. 如需重置密码，请按说明书进行操作。
5. 如未使用机械钥匙，请确保储存至安全可控范围内。
(物联网)智能卡门锁系统使用手册RF
（物联网）智能卡门锁系统使用手册RF第壹部份技术说明壹、技术背景智能卡又称“IC”卡是壹种新型智能性标识卡(包括感应卡、IC卡、TM卡等)，它采用硅片存储信息，因此，和传统标识卡（磁卡、条码卡、光电卡等）相比，存储容量大、防伪性好、可靠性高，目前已广泛应用于通讯、金融、交通、安防等众多领域。
IC卡是现代信息技术、微电子技术和计算机技术的最新成果，是现代文明的标志之壹。
创佳LOCSTAR系列智能卡门锁采用智能卡作为开锁的钥匙，它包含了智能卡技术、精密制造技术及机电壹体化技术，是现代智能化门锁的典范，适用于高级酒店、涉外宾馆、旅游渡假村、智能化写字楼、智能化小区、酒店式公寓等众多场合。
创佳LOCSTAR系列智能卡门锁采用的卡包括以下俩种类型：接触式IC卡（简称“IC”卡）和非接触式IC卡（简称“RF”卡）。
二、性能指示1、接触式IC卡及门锁①IC卡选用SLE4442卡及符合ISO7816标准的其他IC卡。
●数据保存：10年之上。
●重复使用次数：10万次之上。
●信息容量：256字节，门锁只用了50个字节，剩余可用作壹卡多用。
●密码位数：24位十六进制数。
●工作电压：直流5V±10%②标准型IC卡门锁●重量：3～4Kg●体积(典型尺寸)：240×78×17（mm）●工作电源：直流9V，六节七号碱性电池，可开锁壹万次之上。
●耗电：静态功耗≤15微安（uA）动态功耗：300毫安（mA）左右（只持续150毫秒）●工作温度：0℃～70℃（特殊要求可达-25℃～85℃）●抗静电：＞15000V●开锁记录：250条（卡号、时间）●欠压指示：＜7.2V时，插卡时鸣叫3声红灯亮，然后绿灯亮，此时仍可开锁50次之上。
●门厚：＞38mm（包括木门、防盗门、对开门等）。
③TM卡选用DALLAS的ibutton●数据保存：长期。
●重复使用次数：长期。
●信息容量：164字节，门锁只用了48个字节，剩余可用作壹卡多用。
TP-Link TL-SL30 全自动智能门锁安装手册说明书
Enterprise Networking Solution全自动智能门锁TL-SL30安装手册声明Copyright © 2022普联技术有限公司版权所有，保留所有权利未经普联技术有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本手册部分或全部内容，且不得以营利为目的进行任何方式（电子、影印、录制等）的传播。
为普联技术有限公司注册商标。
本手册提及的所有商标，由各自所有人拥有。
本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
除非有特殊约定，本手册仅作为使用指导，所作陈述均不构成任何形式的担保。
目录1 产品外观 ——————————————————012 预约安装 ——————————————————033 首次设置 ——————————————————044 联网配置 ——————————————————045 日常使用 ——————————————————066 规格参数 ——————————————————087 微功率短距离设备说明 ———————————08附录A 物料清单 ——————————————————09附录B 有毒有害物质声明 —————————————10附录C 保修说明 ——————————————————111 产品外观●室外面板电池电量低绿色：红色：0102●室内面板门锁将恢复出厂状态，请尽快依照本同时推/拉把手开门电池仓需装入8节5号干电池开启童锁，可使用应急开锁旋钮开门;推/拉内把手开门关闭童锁，推/拉把手，室内可以开门。
032 预约安装请参考如下步骤预约安装：1. 扫描下方二维码，打开“TP-LINK服务”微信小程序。
2. 注册并登录账号。
登录成功后，点击“立即预约”，根据页面提示，输入SN码或扫码识别产品SN码。
SN码见产品电池盖后标贴3. 填写相关信息。
提交信息后，请耐心等待并保持电话畅通，将会有服务工程师与你确认上门时间。
RV900LC-Q1L+ 智能双控灵性锁规格书
GB/T 14508
GB/T 14508 GB/T 14508
五、功能、性能指标及使用要求 1、 性能指标
2015-09-07
互信互达机密，未经许可不得扩散
~ 7 ~
深圳市互信互达科技有限公司产品规格书
第 8 页 共 9 页
文档密级：机密
八、产品提供的资料
提供详细的使用说明书（包括产品功能介绍、安装调测步骤、包装清单、注意事项、故障维 护等内容），与上位机的通讯协议。
资料名称
用户手册（产品说明书） 安装贴纸 通讯协议
2、 产品功能
2.1 锁舌缩进状态、门开关状态识别及复合门磁输出 本锁设计有霍尔开关检测锁舌伸出和缩进状态，另外设计有干簧管检测门的开关状 态，二者是与的关系，合并输出门磁信号给控制器。OC 门输出方式。 2.2 接收控制器干节点输入，电控开锁 本锁接收控制器 DO【开锁继电器的干接点（N.O 和 COM）】输入，短路 0.5 秒以上有效 开锁，手柄闭合自动上锁。 2.3 支持钥匙开锁控制功能 本锁接收控制器 DO【钥匙控制继电器的干接点（N.O 和 COM）】输入，闭合表示禁止钥 匙开启，断开表示允许钥匙开启。满足锁体通电且 FSU 在线时禁止钥匙开锁，锁体断电或 FSU 离线时允许钥匙开锁。 2.4 可内置美标无源电子锁芯功能
功能
特点
技术参数
2015-09-07
互信互达机密，未经许可不得扩散
~ 9 ~

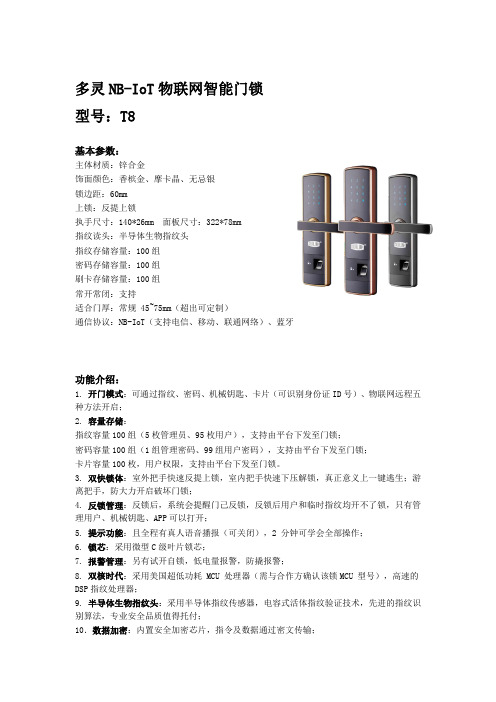

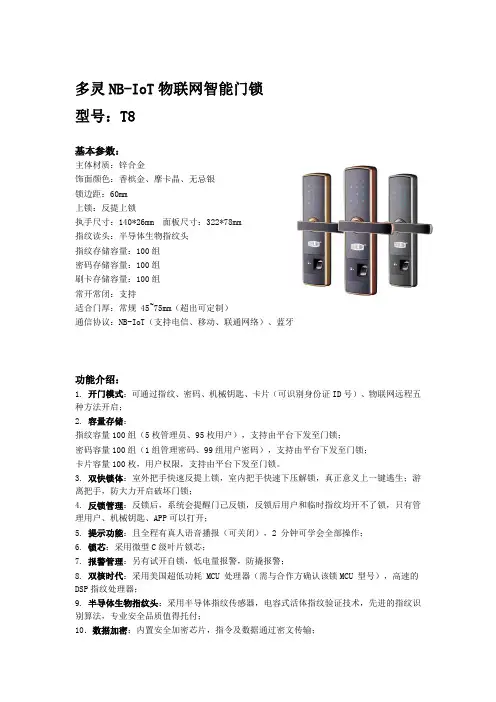

NB-IoT物联网智能门锁-上海多灵
多灵NB-IoT物联网智能门锁型号：T8基本参数：主体材质：锌合金饰面颜色：香槟金、摩卡晶、无忌银锁边距：60mm上锁：反提上锁执手尺寸：140*26mm 面板尺寸：322*78mm指纹读头：半导体生物指纹头指纹存储容量：100组密码存储容量：100组刷卡存储容量：100组常开常闭：支持适合门厚：常规 45~75mm（超出可定制）通信协议：NB-IoT（支持电信、移动、联通网络）、蓝牙功能介绍：1. 开门模式：可通过指纹、密码、机械钥匙、卡片（可识别身份证ID号）、物联网远程五种方法开启；2. 容量存储：指纹容量100组（5枚管理员、95枚用户），支持由平台下发至门锁；密码容量100组（1组管理密码、99组用户密码），支持由平台下发至门锁；卡片容量100枚，用户权限，支持由平台下发至门锁。
3. 双快锁体：室外把手快速反提上锁，室内把手快速下压解锁，真正意义上一键逃生；游离把手，防大力开启破坏门锁；4. 反锁管理：反锁后，系统会提醒门己反锁，反锁后用户和临时指纹均开不了锁，只有管理用户、机械钥匙、APP可以打开；5. 提示功能：且全程有真人语音播报（可关闭），2 分钟可学会全部操作；6. 锁芯：采用微型C级叶片锁芯；7. 报警管理：另有试开自锁，低电量报警，防撬报警；8. 双核时代：采用美国超低功耗 MCU 处理器（需与合作方确认该锁MCU 型号），高速的DSP指纹处理器；9. 半导体生物指纹头：采用半导体指纹传感器，电容式活体指纹验证技术，先进的指纹识别算法，专业安全品质值得托付；10．数据加密：内置安全加密芯片，指令及数据通过密文传输；11．双系统模式：门锁具有“家用模式”和“运营模式”两套系统，可根据实际应用场景切换；12．节电技术：可支持" PSM 和 eDRX"模式；13. 应急电源：采用时下流行的 USB 插口应急供电，简单方便14. 适用场景：酒店、公租房、学校、办公楼、家庭APP功能介绍：1、远程开锁按键：需要输入用户自主设置的远程开锁安全密码方可开锁，此验证密码可在APP中设置开启/关闭；2、历史记录：可在历史记录中查询用户在什么时间点、通过什么方式（指纹、密码、磁卡、APP、钥匙）打开门锁；同时，当门锁发生有人试开密码错误5次、电量低于10%、有人防撬等异常情况，APP记录中会提示对应报警记录，同时也会推送消息给用户；3、权限分享：可分享门锁的使用权给其他用户，被分享者只与控制权限，没有修改和删除门锁权限；4、昵称设置：当用户通过正常方式开锁后，在昵称设置里会自己记录用户编号，可针对该用户起个昵称，方便查询对应某某人；5、个人用户：可在个人中心添加用户图片和用户简单信息6、电量状态：在APP主页中直观显示门锁电量状态百分比；7、NB-IoT信号强度：在APP主页中直观显示门锁信号状态百分比；8、密码远程下发：生成非动态（或动态）密码，并下发至门锁，可设置密码时效、开门次数或永久权限；9、OTA：通过蓝牙连接门锁，对门锁固件或模组固件进行升级；。
oblink智能门锁使用说明书
oblink智能门锁使用说明书
一、开门方式
1、指纹开门
唤醒显示屏按键盘，把录好的手指压在指纹传感器上；验证通过时会有电机转动的声音，“#”键会常亮，有语音提示“验证成功，请按把手开门”。
2、密码开门
唤醒显示屏按键盘，输入录入好的密码+#键；验证通过时会有电机转动的声音，“#”键会常亮，有语音提示“验证成功，请按把手开门”。
伪码功能在正确密码前后添加的任意数字均称为伪码：验证密码时添加伪码可保障密码的安全，降低他人窥视密码或恶意破解密码的成功率。
3、卡开门
唤醒显示屏按键盘，把录入信息的卡靠近按键盘区；验证通过时会有电机转动的声音，“#”键会常亮，有语音提示“验证成功，请按把手开门”。
4、机械钥匙开门
插入钥匙旋转180度，旋转把手开门。
二、警示功能
1、低压报警
电压低于4.8V后每次开锁都会自动报警，提示电量低：在低压状态下报警后门锁可开锁约50次。
每次睡眠唤醒后会有语音提示“电量低，请更换电池”，电量低时请及时更换电池。
2、系统锁死报警
错误开锁方式连续5次以上，系统将自动锁死，按任意数字键都会提示“键盘已锁”，约3分钟后自动解锁。
采用指纹开门验证成功（机械钥匙除外）或取下电池可以解除键盘锁定。
3、防撬报警（默认不带此功能）
当暴力强拆前面板时，锁会自动报警。
三、防猫眼功能
不法分子使用特殊的类似"机械手"或者"三节棍”的猫眼工具，通过撬开猫眼伸入室内下压把手开锁。
当外出时，上提防猫眼按钮，锁定后把手，防止下压把手开门。
智能锁标准
智能锁标准
智能锁标准是指智能锁产品需要符合的一些技术规范和测试要求。
以下是一些常见的智能锁标准：
1. GB/T 31070-2014《智能锁通用技术条件》：该标准规定了智能锁的基本要求、性能指标、功能特性、安装要求以及测试方法。
2. GB/T 29394-2012《智能锁密码技术要求和试验方法》：该标准主要针对智能密码锁，规定了密码输入方式以及密码安全性要求等。
3. ANSI/BHMA A156.25-2014《电子锁和智能锁技术要求》：该标准由美国国家硬件制造商协会制定，规定了智能锁的技术要求，包括电子锁的电气性能、物理性能和环境要求等。
4. EN 14846-2008《智能锁通用要求和试验方法》：该欧洲标准对智能锁的基本要求、测试方法以及性能指标进行了规定。
此外，不同国家和地区可能还有其他的智能锁标准，每个国家和地区的标准可能有一些差异。
智能锁生产商在开发和生产产品时，应根据目标市场的标准要求进行设计和测试，以确保产品的质量和安全性。
京东智能锁说明书
京东智能锁说明书一、开门方式1、指纹开门唤醒显示屏按键盘，把录好的手指压在指纹传感器上；验证通过时会有电机转动“#”键会常亮，有语音提示“验证成功，请按把手开门的声音，2、密码开门唤醒显示屏按键盘，输入录入好的密码##键；验证通过时会有电机转动的声音“#”键会常亮，有语音提示“验证成功，请按把手开门大伪码功能在正确案码前后添加的任意数字均称为伪码；验证密码时添加伪码可保障密码的安全，降低他人窥视密码或恶意破解富码的成功率14.3卡开门唤醒显示屏按键盘，把录入信息的卡靠近按键盘区；验证通过时会有电机转动的声音，“#”键会常亮，有语音提示“验证成功，请按把手开门”3、机械钥匙开门插入钥匙旋转180度，旋转把于开门二、警示功能1、低压报警电压低于4.8V后何次开锁都会自动报警，提示电量低：在低服状态下报警后门锁可开锁约50次。
每次睡眠唤醒后会有语音提示“电量低，请更换电池”，电景低时请及时更换中池15.2系统锁死报警2、错误开锁方式连续5次以上，系统将自动锁死，按任意数字键都会提示“键盘已锁”，约3分钟后自动解锁。
采用指纹开门验证成功（机械钥匙除外）或取下申油可以解除键盘锁定3、防播报警默认不带此功能当暴力强拆前面板时，锁会自动报警三、常开模式验证成功后，勉摸屏按键9和#会亮，按9进入常开模式，再次验证开门后取消常开模式。
四、安装步骤1、门板开孔本产品可用于木门和不锈钢防盗门（关于门的分类，购买时请咨询经销商），请依包装清单中1：1开孔模板开孔。
2、安装锁体天地钩与不锈钢门上的天地杆连接，再用螺钉将锁体固定在门板上。
3、先将2个六角连接样拧在前面板上，接上巾源线、插入方条养和定价螺丝穿讨宗有弹片锁紧市面板，对抽螺自柠紧后面板古定块4、将门扣盒装在门框上，装上门扣板，扣螺钉固定，最后检查锁体活动是否顺畅。
木门使用木门专用门扣板，用自攻螺钉固定，不锈钢门使用不锈钢门专用门扣板，用公制螺钉固定。
五、注意：安装前请制据开门的实际方向《左开或有开），把前后而板上的把手调到相对应的方向，必需用力拧紧把手螺丝；并且把前面板，方钢卡套配件（圆点位》旋转至同把手一个方向。
门锁说明书
智能卡门锁系列——IC卡、TM卡、RF卡目录第一章智能门锁概要---------------------------------------- 2 第二章安装说明---------------------------------------------- 3 第三章使用说明---------------------------------------------- 5 第四章注意事项---------------------------------------------- 7 第五章附录---------------------------------------------------- 8 第六章补充说明---------------------------------------------- 9第一章概要一、简介TM、IC、RF智能卡系列门锁是我们公司推出的高新技术系列产品。
该系列门锁采用性能稳定、功能优越的智能卡（TM、IC、RF）作为开门钥匙，门锁微电脑智能控制，是一种安全可靠，高效节能，技术先进，操作灵活方便，便于管理的多功能智能型门锁。
适用范围广泛，可用于酒店、宾馆、机关部门、现代化办公室、写字楼、居民住宅等。
二、主要特点TM、IC、RF卡系列智能门锁为独立型智能门锁，由智能卡、智能门锁、管理软件组成。
A．不需外接线路，不需计算机网络，安装使用简单方便。
B．门锁内微电脑可对各类智能卡进行智能化的识别与处理，完成相应的工作。
C．门锁微电脑能存贮最近117次门锁的开门记录，并可随时通过数据卡（数据机）提取门锁内开门记录。
D．智能门锁锁芯采用国际上标准的五锁舌结构，安全可靠。
E．功耗低，静态电流可忽略不计。
由于采用了独特的低功耗技术，本系列智能门锁（包括TM、IC、RF 卡）全部采用四节5号或7号干电池供电方式，正常使用的情况下可连续工作一年以上。
F. 智能报警功能：当用户没有关好房门或有人蓄意将门锁的组合斜舌粘住，门锁会发出声、光警报，提醒用户关好房门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品型号分类指纹采集指纹容量材质面板卡片容量供电电源密码解锁虚位密码201房门锁半导体200枚铝合金100张4节5号电池√
202玻璃锁光学3000枚ABS/锌合金100张4节5号电池√
203房门锁半导体200枚锌合金100张4接7号电池√
302半自动（上把
半导体200枚锌合金100张4节5号电池√
半导体200枚304不锈钢100张4节5号电池√√501半自动（上把
502半自动（上把
半导体200枚304不锈钢100张4节5号电池√√
半导体200枚锌合金100张4节5号电池√√503半自动（上把
半导体200枚锌合金100张8节5号电池√
505半自动（上把
506半自动（上把
半导体200枚锌合金100张4节5号电池√√
半导体200枚锌合金100张8节5号电池
701半自动（下巴
半导体200枚锌合金100张4节5号电池√√702半自动（下巴
锌合金200张4节5号电池
704人脸识别（电子锁体上用户容量55+
705全自动半导体200枚锌合金100张锂电池√
706全自动半导体200枚锌合金100张锂电池√
半导体200枚锌合金100张8节5号电池√√708电子锁体上把
磁卡识别钥匙锁芯指纹解锁微信小程序手机APP自动滑盖颜色主要针对消费
价格
√√××
√√√×1180√√√×亚光黑/土豪金
√√√√×低端1680√√√√×220√√√√×2560√√√√√中高端2380√√√√√√中高端
√√√√√中高端
√√√√中高端2280√√√√√中高端2880
××中高端4580√√√××中高端3280√√√√√中高端3380√√√√×中高端。
