GST-QKP01气体灭火控制器
气体灭火设备布线说明
体灭火制控盘D2Z1D1Z2K1K2GST-HX-M8502S G Z2Z1D2D1Z2Z1D2D1分区一GST-HX-M8502G S GST-HX-M8502G SZ1Z2+24VGNDLD-QKP06气YK2G1R1R GND YK2LD-8317A R2G2K12L3DC1+YK1DC1-DC1-YK1DC1+L3J12GST-LD-8329K11J11L4L1L1GG GST-LD-8318A L2G 3K Ω压力开关G2R2LD-8317A R1G1 4.7K Ω电磁阀L3L4GST-LD-8318A L1G 3K ΩL2G COM NO 需触点输入的驱动装置电磁阀光讯响器代替。
2、QKP06气体灭火控制系统特点1．Qkp06气体灭火控制盘和终端模块1）老盘：采用8302C作终端模块。
被控设备线圈一端接电源负极，另一端由8302c触点控制接到电源正极，被控设备线圈无检线电流。
2）新盘：采用8329作终端模块。
通常最好选择8329的J11、J12作控制输出，可以直接输出24V/2A控制信号，只有当QKP06驱动电流不够时才用其触点输出控制现场电源（与其它控制器配合时可能用到触点输出）。
3）代码为012114的8329模块的J11、J12端子为无源短路状态，动作时输出有源24VDC，线路检测到模块，即J11、J12连接的电磁阀等被控设备平常情况下没有检线电流。
其他代码的8329模块线路检测到电磁阀等被控设备，平常情况下有微弱的检线电流。
4）除声光控制无需终端电阻、8318A接口采用3k终端电阻外，QKP06盘的其它端子终端电阻均为4.7k。
5）新盘出厂设置为5秒脉冲驱动输出方式，可以满足多数气启动和电启动系统8329直接启动时的要求；当然设成电平持续输出方式一般也没问题。
如果qkp06配合其他控制器、驱动装置使用时有的可能需要qkp06持续输出，调试时请注意阅读该控制/驱动装置的说明书或寻求指导！1．紧急启停按钮急启动作时输出脉冲启动信号，7～8秒后控制盘确认，然后启动声光、开始延时（控制盘的延时时间＝设定时间－8秒）。
单位消防系统介绍及设备清单模板
消防系统介绍及设备清单一、本单位消防系统包含：火灾自动报警系统、消防给水及消火栓系统、自动喷水灭火系统、气体灭火系统、应急照明及疏散指示系统、防火分隔系统、防排烟系统。
二、消防系统介绍：火灾自动报警系统：利用感烟探测器、感温探测器对我单位火情进行探测，当探测到火情时，起到自动报警的作用，给消防控制室发送报警信号；同时火灾自动报警控制器（联动型）联动声光警报器发出警报，联动消防广播对室内人员提醒疏散，联动防排烟系统启动对建筑物内进行排烟来保证人员疏散的安全性、启动机械送风系统保证楼梯间不进入烟雾。
消防给水及消火栓系统：为水系统提供符合规范要求的有压水。
当火灾发生时，消防泵启动保证水源的持续供给；利用室内消火栓，接上消防水带和消防水枪对现场进行灭火。
自动喷水灭火系统：平时处于准工作状态，湿式报警阀组供水侧和系统侧压力平衡，来保证湿式报警阀处于关闭状态。
喷淋管道充满符合规范要求的有压水。
当火灾发生时，当烟气浓度达到68℃时，闭式喷头破裂，喷出有一定压力的消防水进行灭火，同时湿式报警阀警铃报警、压力开关动作，消防喷淋泵启动为自动喷水灭火系统提供源源不断的消防水源。
气体灭火系统：用来保护楼层内和地下室重要的配电室和档案或者机房。
当火灾发生时，感烟探测器和感温灭火器发出报警信号，同时气体灭火主机发出联动信号、延时30S启动灭火气瓶的电磁阀，气体灭火气瓶打开喷出灭火气体对防护区进行灭火保护。
应急照明及疏散指示系统：应急照明灯具平时处于熄灭状态，疏散指示标志处于点亮状态（火灾发生时会被应急点亮、变得更亮），当火灾发生时、火灾自动报警系统切断正常照明的供电，此时应急照明灯具和疏散指示标志的电源被切断、靠蓄电池来供电、灯具被应急点亮为人员逃生疏散提供符合规范要求的照度。
防火分隔系统：起到隔烟阻火的作用。
本单位采用防烟楼梯间，因此疏散楼梯间前室安装乙级防火门。
此防火门属于常闭防火门，始终处于关闭状态，当火灾发生时、用来阻挡有毒有害烟气进入楼梯间，保证人员疏散的安全性。
包一机房配套设备报价明细
空调铜管：新空调安装30米，移机20米。
相关辅料：1宗
套
1
四川
四川依米康环境科技股份有限公司
149500
149500
3年
5
防病毒网关
天融信
TF-51638-Virus
2U标准机箱，标配双冗余电源；硬件采用模块化设计，具有2个接口板扩展槽位，可支持千兆接口数量≥26（非combo光电互斥接口或共享交换接口）；具有独立的管理接口与双机HA接口；设备默认至少配置4个SFP插槽和6个10/100/1000BASE-T接口（至少具有两组BYPASS接口）；
风机：采用EC风机，小体积、低噪音。静压可调，高效节能。
蒸发器：采用V型或A型蒸发器，耐腐蚀、长寿命、高效率，与压缩机等系统部件充分匹配。
空气过滤器：金属框架过滤器，可反复冲洗，降低运行成本。
制冷系统：双制冷循环系统
干燥过滤器：具有高效的除酸、过滤、干燥能力，确保系统可靠运行；
膨胀阀：外平衡式热力膨胀阀、灵敏度高、易更换；
点型感温火灾探测器：海湾JTW-ZCD-G3N 1只
探测器底座：海湾DZ-02 2只
火灾声光警报器：海湾GST-HX-M8503 2只
气体灭火控制器/火灾报警控制器：海湾GST-QKP01 1台
气体喷洒指示灯：海湾GST-LD-8317 1只
紧急启/停按钮：海湾GST-LD-8318 1只
七氟丙烷气体灭火装置：海湾GQQ120/ 120L 1套
七氟丙烷药剂：海湾HPC-227ea 118kg
控制电缆：控制电缆1宗
套
2
河北
海湾安全技术有限公司
26300
52600

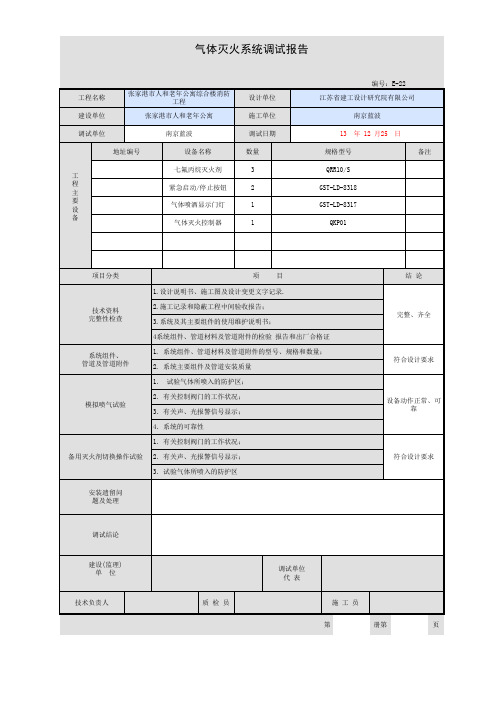

E-22 气体灭火系统调试报告
