光缆线路维护手册
ADSS光缆安装、施工手册
ADSS光缆安装、施工手册全介质自承式(ADSS)光缆安装手册目录1．前言2．ADSS光缆安装前期准备2、1光缆路由的勘测2、2材料核实2、3施工方案的确定2、4施工人员的培训2、5施工器具的配备2、6安装事项3、 ADSS光缆施工过程3、1光缆装卸3、2辅助金属的安装3、3牵引绳的布放3、4牵引机、张力机的布置 3、5牵引前的检查3、6光缆的牵引3、7交叉跨越的处理3、8弧垂确定3、9安装金具3、10余缆处理4、光缆接续及纪录5光缆的维护1前言1.1随着电力通讯事业的蓬勃发展，电力系统内部通信光纤网络正在逐步建立，全介质自承式（ADSS）光缆得到了广泛应用。
杭州四海光纤网络有限公司致力于通信光缆产品项目的开发以及施工方案的探索。
为了保证ADSS光缆安装顺利进行，避免因施工不当造成人力、物力的损失，特编制本安装手册。
1.2 本手册就全介质自承式（ADSS）光缆安装事宜仅提供一些基本说明，所涉及的方法和注意事项仅供路线设计和安装人员参考。
1.3 ADSS光缆有关参数、线路配置、线路张力、弧垂数据等将在杭州四海光纤网络有限公司的其他技术文件中给出。
杭州四海光纤施工督导专业服务队提供ADSS光缆安装指导服务。
1.4 ADSS光缆是一种与电力线路同杆架设的特种光缆、安装方式与电力传输线安装有一致的方面，安装时可参照ANSI/IEEE 524—1980标准架空传输导线安装技术，以及电力工业部DL/T 547-94电力系统光纤通信运行管理规程等，带电施工过程中严格遵循电力系统带电操作的相关规程。
1.5所有参与施工人员必须经过安全培训，方能参与施工。
所有登高器械、验电器，接地线等都必须送劳动管理部门检验，在杆上施工严禁使用卷尺之类的细长金属物。
在潮湿、大风天气不允许施工。
2施工前期准备为了使施工得以顺利进行，必须做好施工前准备工作，包括线路勘测、材料核查、施工方案的落实、人员的培训、施工器具的配备。
2.1 线路的勘测施工前对即将施工的线路进行路由勘测，了解资料与实际线路之间的差别；确定需要制造的辅助金具的规格型号、数量，核实光缆盘长是否能保证接续点落在耐张或转角塔上；落实交叉跨越的防护措施，完成交叉跨越协议；对沿线路由地面清理；对需要跨越的电力线路做好记载，以便施工时办理停电手续；验算跨越是否满足规定要求。
管线维护操作手册
网络资源管理系统光缆网操作手册目录1. 光缆网 (6)1.1. 录入整体介绍 (6)1.2. 光缆管理 (6)1.2.1. 光缆新增 (7)1.2.2. 光缆查看 (9)1.2.3. 光缆修改 (13)1.2.4. 光缆删除 (14)1.3. 大纤芯管理 (14)1.3.1. 大纤芯新增 (14)1.3.2. 大纤芯修改 (16)1.3.3. 大纤芯删除 (16)1.3.4. 大纤芯自动生成 (16)1.3.5. 大纤芯成端 (17)1.3.6. 批量生成大纤芯 (18)1.4. 接头管理 (19)1.4.1. 接头新增 (19)1.4.2. 接头修改 (23)1.4.3. 接头删除 (24)1.4.4. 接头EXCEL批量录入 (26)1.5. 光缆段管理 (28)1.5.1. 光缆段新增 (28)1.5.2. 光缆段修改 (30)1.5.3. 光缆段删除 (31)1.5.4. 光缆段拓扑图录入 (32)1.6. 物理纤芯管理 (33)1.6.1. 物理纤芯新增 (33)1.6.2. 物理纤芯修改 (34)1.6.3. 物理纤芯删除 (34)1.6.4. 物理纤芯批量新增 (35)1.6.5.物理纤芯Excel批量录入 (36)1.6.6.大纤芯物理纤芯批量关联 (37)1.7. 光缆拓扑图管理 (41)1.7.1. 光缆拓扑图展示 (41)1.7.2. 光缆段拓扑图创建 (42)1.7.3. 光缆段拓扑图修改 (43)1.7.4. 大纤芯号拓扑图查看 (44)1.7.5.设备维度光缆拓扑图展示 (45)1.8. 光缆割接管理 (47)1.8.1. 光缆段打断 (47)1.8.2. 物理纤芯业务割接 (49)1.9 场景搭建举例 (50)1.9.1. 场景一：树形拓扑 (50)1.9.2. 场景二：环状网络 (57)2. 管道/杆路 (68)2.1. 管道 (68)2.1.1. 人手井/出局管道闸 (68)2.1.1.1新增 (68)2.1.1.2修改 (72)2.1.1.3删除 (73)2.1.1.4 EXCEL批量录入 (73)2.1.2. 管道段/管孔/子孔 (74)2.1.2.1 新增 (74)2.1.2.2 修改 (79)2.1.2.3 删除 (81)2.1.2.4 EXCEL批量录入 (82)2.1.2.5 管孔批量录入 (83)2.1.2.6 子孔批量录入 (83)2.2. 杆路 (85)2.2.1. 电杆/撑点 (85)2.2.1.1新增 (85)2.2.1.2修改 (86)2.2.1.3删除 (87)2.2.1.4 EXCEL批量录入 (88)2.2.2. 吊线段 (89)2.2.2.1 新增 (89)2.2.2.2 修改 (90)2.2.2.3 删除 (91)2.2.2.5 EXCEL批量录入 (92)2.3. 人井展示图 (93)2.4. 线设施缆段关联 (96)2.4.1. 缆段维度 (96)2.4.2. 设施维度 (98)2.4.3. EXCEL批量关联操作 (99)2.5 场景搭建举例 (101)3 GIS (101)3.1. 落图及定位的实体种类 (101)3.2. 落图操作 (101)3.3. 线设施自动落图 (106)3.4. 定位展示 (107)3.5. 移动设施 (109)3.6. 删除设施 (109)1. 光缆网1.1. 录入整体介绍录入一条完整的拓扑按照以下步骤进行：1）录入光交设备或光缆，光交设备包括OLT、ODF、GJ、GF、GW、OBD等设备，这里不对设备录入做介绍；光缆的录入参照下文1.2.1 光缆新增。

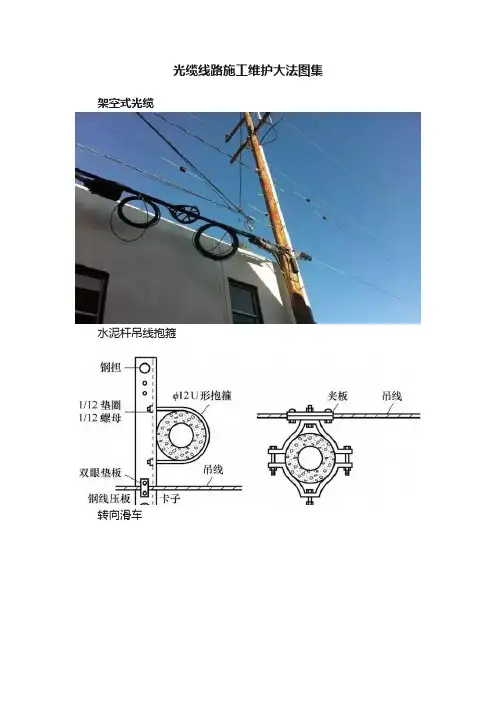

光缆线路施工维护大法图集
光缆线路施工维护大法图集架空式光缆水泥杆吊线抱箍转向滑车改变拉力方向，减小牵引力，对光缆提供保护。
预挂挂钩法此法适用于架设距离200m左右并有障碍物的地方。
动滑轮边放边挂法此法适用于杆下无障碍物，虽不能通行汽车，但可以把光缆放在地面上，且架设的光缆距离又较短的情况。
定滑轮牵引法此法适用于杆下有障碍物不能通行汽车的情况下。
汽车牵引动滑轮托挂法此法适用于杆下无障碍物而又能通行汽车，架设距离较大，电缆对数较大的情况。
上方布放吊线法用大于或等于1cm直径的麻绳把吊线往下拉紧，以防止钢绞线弹蹦。
管道式光缆①清洗管道②预放塑料子管，子管切口应平整、统一③子管布放完毕后，在手孔内留长15—20CM④选择合适的光缆敷设方式：机械牵引法：①集中牵引法②分散牵引法③中间辅助牵引法人工牵引法：每个人孔中有1～2人帮助拉；一般一个人在手拉拽时的牵引力为30kg。
常用的办法是采用“蛙跳”式敷设法，即摆成“∞”形机械与人工相结合的敷设方法：比较符合中国国情①中间人工辅助牵引方式，加快了敷设速度，又充分利用了现场人力，提高了劳动效率②终端人工辅助牵引方式，延长了一次牵引的长度，减少人工牵引方法时的“蛙跳”次数，提高了敷设速度。
牵引头的种类以及制作方法简易式：直径较小的光缆，先将光缆外护套剥去30~40cm，将露出的加强芯作扣环，另取铁线将此扣环扣到牵引锁上夹具式：预期式：一次性牵引头，使用环氧树脂固化剂与环氧树脂在缆头固化，保证了光缆与牵引索之间的粘接强度，可以在施工前完成制作网套式：光缆一次牵引长度一般不大于1000米。
超长时应采取盘8字分段牵引或中间加辅助牵引光缆余留绑扎应整齐、美观，并用螺丝固定在井壁上手孔内的光缆可采用蛇形软管（或软塑料管）保护并绑扎在电缆托板上或按设计要求的措施处理；管口应采取堵口措施；人孔内的光缆应有识别标志。
直埋式光缆①挖沟●光缆沟截面尺寸按施工图要求，底宽随光缆数目而变。
1~2条光缆，沟底宽30~40cm；3条光缆，沟底宽55cm；4条光缆，沟底宽65cm。
移动通信线路维护手册
移动通信传输线路维护手册（二分册）青海盛泰通信网络工程有限公司移动维护中心二O一一年九月前言为维护移动通信线路畅通和通信网络安全的需要，规范通信网络维护企业的行为，保障通信网络优质、高效、安全的运行,为运营商提供可靠、优质的通信维护服务。
青海盛泰通信网络工程有限公司组织编写了“移动通信基站设备、传输线路维护手册”（试行），以下简称“手册”。
本手册由相关专业人士编写，并邀请行业内有丰富经验的专家参与审稿。
手册简明扼要、切合实际，具有较强的实用性和可操作性。
本手册适用于通信网络代维服务企业，作为自维的通信网络运营企业可参照执行。
本手册编写力求统一、规范维护工作行为，使之适应当前通信网络发展的需要。
手册使用过程中，如有需要补充或修改的内容，请与青海盛泰通信网络工程有限公司移动维护中心联系。
主要审核人：祁国胜主要起草人：杜常福主编单位：青海盛泰通信网络工程有限公司主要审稿人：祁国胜、杨文忠、赵有元、胡勋。
二Ｏ一三年九月二十八日目录第一章总则 (1)第二章维护组织机构及管理职责 (2)第三章维护工作基本制度 (3)第一节值班制度 (3)第二节技术档案和资料管理 (4)第三节仪器仪表、车辆及工机具管理 (4)第四节备品、备件、维护材料管理 (6)第五节请示报告制度 (6)第六节包线制度 (7)第四章维护项目接收 (8)第一节维护项目接收程序 (8)第二节接收资料 (8)第三节现场复核 (8)第四节接收报告 (9)第五节线路的大修和改造 (9)第五章维护规则 (11)第一节通则 (11)第三节日常巡查及定期测试 (14)第四节直埋光缆线路和长途塑料管道维护 (21)第五节局站内和管道光缆线路维护 (23)第六节架空线路和水线维护 (24)第七节光缆线路自动监测系统的维护 (25)第八节光缆线路防护措施 (25)第九节光缆线路的盯防 (27)第十节障碍处理 (28)第十一节光缆线路突发事件处理 (30)第十二节光缆线路迁移改造 (31)第十三节光缆线路割接 (32)第十四节维护报告、报表 (33)第六章质量管理 (34)第一节通则 (34)第二节传输KPI指标 (27)第三节维护质量统计与分析 (35)第四节维护质量分析会 (37)第五节维护质量监督检查和考核评定 (38)第八章文明生产及环境保护 (40)附录一突发事件处理流程 (42)附录二光缆线路障碍抢修流程 (43)附录三光缆线路割接流程 (45)附录四主要验收标准 (47)附录五图例 (52)附录六常用维护仪表和机具 (61)第一章总则一、光缆传输通信网是我国通信网和国民经济信息化基础设施的主要组成部分。
FTTH光纤到户装维手册
一、FTTH及PON基础知识1.1 PON系统基本原理PON（无源光网络）是指OLT（光线路终端）和ONU（光网络单元）之间的ODN（光分配网络）全部采用无源设备的光接入网络.PON是一种点对多点（P2MP）的光接入系统，它能够节省光纤资源、ODN无需供电、用户接入方便和支持多业务接入，是运营商目前大力推行的宽带光纤接入技术，主要有EPON和GPON两种技术。
PON系统采用WDM（密集波分复用）技术，实现单纤双向传输。
为了分离同一根光纤上多个用户的来去方向的信号，采用以下两种复用技术：●下行数据流采用广播技术；●上行数据流采用TDMA技术。
●每PON口可以实现最大上行1.25G，下行2.5G传输速度1.1.1 PON典型网络结构PON系统主要由OLT、ODN和ONU三部分组成，其中ODN不包含有源设备，OLT至ONU之间通过光分路器连接形成P2MP（点到多点）的结构ＦＴＴＨ光纤到户装维手册章庄经营部 杨爱华1.1.2 PON系统传输方式上行方向为TDMA方式各ONU上行数据分时发送，各ONU的发送时间与长度由OLT集中控制下行方向为广播方式下行数据广播发送，每个ONU根据下行数据的标识信息接收属于自己的数据，丢弃其他用户的数据1.2 PON系统组成PON系统的基本组成有：●局端的光线路终端（OLT）设备●ODN，指用于连接局端OLT设备和远端ONU设备之间的光分配网络，ODN只包含无源器件或设施●光网络单元（ONU/ONT）。
1.2.1 OLT设备介绍OLT是PON的核心功能模块，OLT在物理上一般以机架的形式呈现。
机架式OLT（大型）采用插板式结构，功能复杂、容量大，实现难度高。
包括如下板卡:●接口板（或者称为线卡）●主交换板●主控板（主控和主交换板可能合在一个板卡）●上联板（GE/10GE）盒式OLT（小型）：1U高一体化小设备：2－4个PON口，1－2个上联GE口.功能简单，容量小，实现容易1.2.2 ONU设备介绍ONU位于用户终端和ODN之间，提供用户接口和多业务接入，ONU上联口（PON口）为光口，用户侧接口有：●以太网接口（FE GE）●POTS接口（RJ11）●E1接口●CATV接口ONU设备框图如图所示，其中PON接口模块是核心部分，语音处理模块以VoIP的方式提供语音业务，CPU负责整个ONU的控制和管理（包括与OLT及网管的通信）。
本地网光缆线路维护实施细则
本地网光缆线路维护实施细则1. 引言随着信息化时代的发展，网络的重要性越来越突出。
在通信网络中，光缆线路是信息传递的基础设施之一。
而光缆线路的维护对于保障网络的稳定运行、保证信息传输质量非常重要。
本文旨在介绍本地网光缆线路维护实施细则，以帮助相关人员更好地进行光缆线路的维护工作。
2. 维护要求2.1 安全性要求光缆线路是通信网络中非常重要的一环，其安全性至关重要。
在光缆线路维护中，必须严格遵守以下安全性要求：•光缆维护时，必须切断电源，避免电击危险；•维护人员必须经过岗前培训，并持有操作证；•维护人员必须穿戴符合要求的防静电服、鞋；•维护过程中，必须按照要求使用绝缘工具，避免人为伤害；•维护过程中，必须按照要求使用防尘滤镜，避免粉尘侵入眼睛，引发不良反应；•维护完成后，必须认真检查确认安全。
2.2 系统性要求光缆线路维护不仅需要注意安全性问题，还需要关注系统性问题，包括以下要求：•维护人员必须明确光缆的接口、路线以及连接关系等，以便更好的进行组网操作；•维护人员必须掌握完整的设备信息，包括设备型号、维护手册等，以方便及时调配备件、查找资料等；•维护人员在这一步需要判断优化设备的资源、事故判断和问题解决；•维护人员必须严格按照设备维护操作规程进行，确保设备长期稳定运行；•维护人员需要定期对设备进行巡检，发现问题及时修复；•维护人员需要根据光缆线路的设计路线，调整布局，提高线路带宽和性能，以满足当下的需求。
3. 维护程序3.1 维护前准备光缆线路维护前，必须进行详细的维护计划编制。
具体包括：•准备需要的维护工具和备品备件，保障维护的高效性和有效性；•检查现场光缆线路的基本状况，包括光缆布局、设备类型、拓扑关系、工作状态等；•确定维护的范围、内容、时长和执行步骤，以确保维护工作的有序进行。
3.2 维护过程光缆线路的维护包括以下过程：•维护人员在维护前先进行完善的准备工作，包括组织维护人员和准备维护工具；•撤下需要维护的设备，对设备进行更换、检查、维修等操作；•完成维护后，对设备进行调试和测试，确认故障处理效果；•对维护记录和维护工具归还进行管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如有你有帮助，请购买下载，谢谢！
1页
第一章 基础知识要求
第一节 力学的基础知识
1. 力的三要素及表示力的常用方法。
力的三要素是指力的 大小、方向、作用点.
范例1：将钢板尺的一端用夹子固定在桌边，先后在钢板尺的另一端和中间某一位置，悬挂相同
的钩码，可以看到钢板尺所产生的形变不同。悬挂点距离固定端越远钢板尺产生的弯曲形变越大。
用扳手拧螺母，手握在把的A点比B点省力（图1．10－2）。实验表明力的作用效果跟力在物
体上的作用点有关。
范例2：力的作用点在实际中的运用
2. 物体受力情况分析
对物体进行受力分析,是解决力学问题的关键.受力分析的方法和步骤是：
明确研究对象,即明确分析哪个物体的受力情况；
隔离研究对象,将研究对象从周围物体中隔离出来,并分析周围有哪些物体对研究对象施
加力的作用；
分析受力顺序是：先重力,后弹力和摩擦力.
电杆拉线受力情况分析。
范例3：
范例4：
3. 力的合成与分解。
力的合成遵循平行四边形法则
第二节 光学的基本知识及光通信基础
1、光通信系统的基本构成。
（1）光发信机
光收信机是实现光/电转换的光端机。 它由光检测器和光放大器组成。其功能是将光纤或光缆传
输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的
电平，送到接收端的电端汲去。
（2）光纤或光缆
光纤或光缆构成光的传输通路。其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传
输后，耦合到收信端的光检测器上去，完成传送信息任务。
（3）中继器
中继器由光检测器、光源和判决再生电路组成。它的作用有两个：一个是补偿光信号在光纤中传输
时受到的衰减；另一个是对波形失真的脉冲近行政性。
（4）光纤连接器、耦合器等无源器件
由于光纤或光缆的长度受光纤拉制工艺和光缆施工条件的限制，且光纤的拉制长度也是有限度的（如
1Km)。因此一条光纤线路可能存在多根光纤相连接的问题。于是，光纤间的连接、光纤与光端机的
连接及耦合，对光纤连接器、耦合器等无源器件的使用是必不可少的。
2、管杆线路基础材料
（1）、电杆规格
杆稍15CM，高度：7米，重量400公斤
杆稍15CM，高度：8米，重量459公斤
杆稍15CM，高度：10米，重量584公斤、
（2）镀锌钢绞线
钢绞线及股数，7/2.2，公称截面积（mm2）26，
拉断力（kg）(120kg/mm2)2930
如有你有帮助，请购买下载，谢谢！
2页
钢绞线及股数，7/2.6，公称截面积（mm2）37，
拉断力（kg）(120kg/mm2)4100
钢绞线及股数，7/3.0，公称截面积（mm2）50，
拉断力（kg）(120kg/mm2)5460
（3）夹板
（4）抱箍、
（5）付环、挂钩、隔电子、地锚棒、U形钢绞线卡子
1.1、光缆材料
实例：一公里架空材料的使用量
1公里新建移动杆路用铁件材料
序号 物资名称、型号及规格 单位 数量 备注
1 ￠1.5mm铁线 公斤 0.2
2 ￠3.0mm铁线 公斤 8
3 ￠4.0mm铁线 公斤 5
每增加地线棒（1条7米）
加1公斤
4 8#钢线卡 粒 20
5 10#钢线卡 粒 20
6 五股衬环 个 20
7 16*1800拉线地锚 条 2
8 16*2100拉线地锚 条 4
9 25X450型钢地锚 条 — 特殊地形用
10 16*1500mm地线棒 条 3
11 25mm光缆挂钩 只 2000
三眼单槽夹板 三眼双槽夹板
拉线抱箍 吊线抱箍
D124 D144 D124
D144
螺栓地锚棒:
ф1800×12mm
ф1500×12mm
ф1800×16mm
ф2100×16mm
ф2400×18mm
3股
5股
付环
挂钩 U形钢绞线卡子
ф8.0mm
ф10mm
隔电子 地锚
如有你有帮助，请购买下载，谢谢！
3页
12 大号蛋型隔电子 个 1.2
13 7/2.2镀锌钢绞线 公斤 230
14 7/2.6镀锌钢绞线 公斤 25
15 D144双吊线抱箍(含川钉) 付 —
16 D164双吊线抱箍(含川钉) 付 18
17 D184双吊线抱箍(含川钉) 付 —
18 D144拉线抱箍(含川钉) 付 —
19 D164拉线抱箍(含川钉) 付 7
山区线路小于一公里一般
需增加2-3个
20 三眼双槽夹板 付 5
有辅助吊线另增加（如200
米/4个）
21 三眼单槽夹板 付 18
有辅助吊线另增加（如200
米/10个）
22 十字光缆预留架 付 2
按光缆长度计算（如2公
里3个架、3公里6个架）
23 ￠60mm钢管(3米/根) 条 —
按设每处引上光缆一条计
算
24 ￠12mm彭胀螺钉 个 — 如1公里墙挂光缆120个
25 辅助吊线扁铁 套 — 如200米辅助吊线5套
26 三线交叉保护管 米 15 一般按过电力线一处2米
27 ￠28*32mm聚乙烯塑料管 米 — 按直埋及引上光缆长度
28 拉线警示管 条 — 按设计算每过路一条
29 ￠20mm波纹管 米 5
30 ￠1.2型铁芯皮扎线 米 30
如飞线架空杆路没有光缆
挂钩100米需60米
31 直埋过公路￠80钢管 米 — 按设计算
32 终端角铁 块 — 如1百米墙挂光缆5个
33 白底漆 KG 1.2
34 黑喷漆 中瓶 1.5
35 150X6M镀锌钢管 条 — 按设计算
水泥电杆 条 20
（6）直埋光缆材料
（7）管道光缆材料
硅芯管的规格（mm）
序号 规格 外径 壁厚
1 60/50 60 5.0
2 50/42 50 4.0
3 46/38 46 4.0
4 40/33 40 3.5
5 34/28 34 3.0
6 32/26 32 3.0
直埋标石
直埋标石
硅芯管
硅芯管
