干式电容式电压互感器
电压互感器规程
1 电压互感器规程电压互感器将系统的高电压按比例降到可以用仪表测量的数值，便于直接测量，同时作为继电保护和自动装置的信号电源。
1.1 概述1.1.1 电容式电压互感器1.1.1.1 工作原理电压互感器是由电容分压器分压，中间电压变压器将中间电压变为二次电压，补偿电抗器电抗与互感器漏抗之和与等值容抗串联谐振,以消除容抗压降随二次负荷变化引起的电压变化，可使电压稳定。
其电气原理图如图所示。
1.1.1.2 主要结构我站电容式电压互感器为组合式单柱结构，他由电容分压器和电磁装置两部分组成。
电容分压器由一节或几节电容器串联组成，线路端在电容分压器顶端。
图一电压互感器电气原理图C—载波耦合电容 1a1n—主二次1#绕组端子C1—高压电容 2a2n—主二次2#绕组端子C2—中压电容 dadn—剩余电压绕组端子U1—额定一次电压 XL—补偿电抗器低压端A’—中间电压端子（用户需要时引出） N—载波通讯端子T—中间电压变压器 D—阻尼装置L—补偿电抗器 J—带有避雷器的结合滤波器P—保护装置1.1.2 电磁式电压互感器(无图纸及任何说明书)1.1.2.1 工作原理1.1.2.2 主要结构1.1.3 工作特点1.1.3.1 PT一次侧电压决定于电网的运行电压，不受二次电压影响，正常时二次绕组近似于开路，应为他的二次回路是测量仪表、继电器的电压线圈，匝数多，电抗大，通过电流小，二次绕组接近于空载运行。
1.1.3.2 PT二次绕组不允许短路，当二次短路时，将产生很大的短路电流损坏PT，因此一般在二次侧出口装置处装设了熔断器（保险）或自动空气小开关，用于过载和短路保护。
1.2 技术参数1.2.1 基本参数表1.1 电压互感器的基本参数限责任公司0.2/0.5/3P 220kV 所有出线 （A 相）TYD220/√3-0.005H220/√3 0.1/√3， 0.1kV ； 0.5/3P35kV35kV Ⅰ、Ⅱ母线 （A 、B 、C 相）JDX-35中山泰峰电气有限公司 35/√3， 0.1/√3， 0.1/√3， 0.1/ 3kV ； 0.2/0.5//3P电容式电压互感器型号中数字和字母的意义：电磁式电压互感器型号中数字和字母的意义： 没有设备说明书1.2.2 设备铭牌型号500/-0.005H 二次绕组 a-n da-dn 额定一次电压500/3kV额定电压V 100/3 100 绝缘水平1175/1675kV 额定输出VA 1515 额定电压因素 1.5U1N/30S准确级 0.2/0.5/3P 3P额定频率50HZ 温度类别 -40/D 额定电容 0.005μF 总重量 1950kg 二次绕组热极限输出VA500污秽等级Ⅲ级桂林电力电容器有限责任公司表1.3 500kV1号、2号主变出线PT （ABC 相）及500kV1号、2号母线PTTYD 14500/√3-0.005H防污型额定电容额定电压改进序号电容式电压互感器装置型号500/-0.005H 二次绕组a-n da-dn额定一次电压500/3kV 额定电压V 100/3100绝缘水平1175/1675kV 额定输出VA 15 15额定电压因素 1.5U1N/30S 准确级0.2/0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量1950kg二次绕组热极限输出500 污秽等级Ⅲ级VA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 50 50额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.01μF 总重量1000kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 15 15额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量668kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号JDX-35 二次绕组a-n da-dn 额定一次电压35/3kV 额定电压V 100/3100/31.3 电压互感器运行规定1.3.1正常运行1.3.1.1 500kV、220kV 线路出线侧的电容式电压互感器（CVT）在运行中兼作通讯和保护通道。

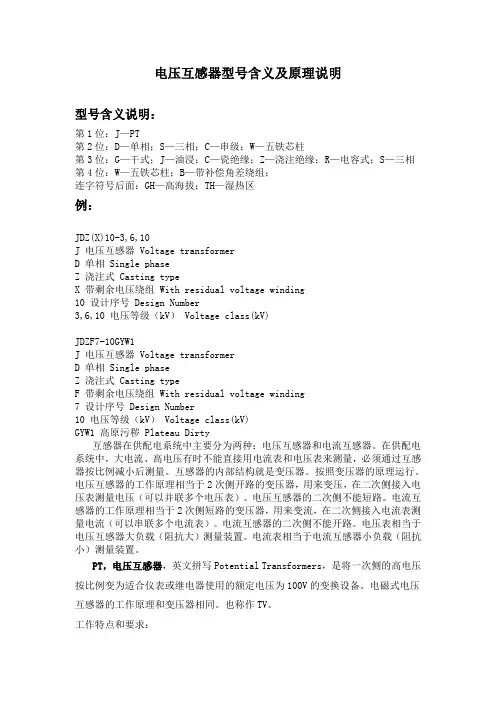

电压互感器型号含义及原理
电压互感器型号含义及原理说明型号含义说明：第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区例：JDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau Dirty互感器在供配电系统中主要分为两种：电压互感器和电流互感器。
在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。
互感器的内部结构就是变压器。
按照变压器的原理运行。
电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。
电压互感器的二次侧不能短路。
电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。
电流互感器的二次侧不能开路。
电压表相当于电压互感器大负载（阻抗大）测量装置。
电流表相当于电流互感器小负载（阻抗小）测量装置。
PT，电压互感器，英文拼写Potential Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。

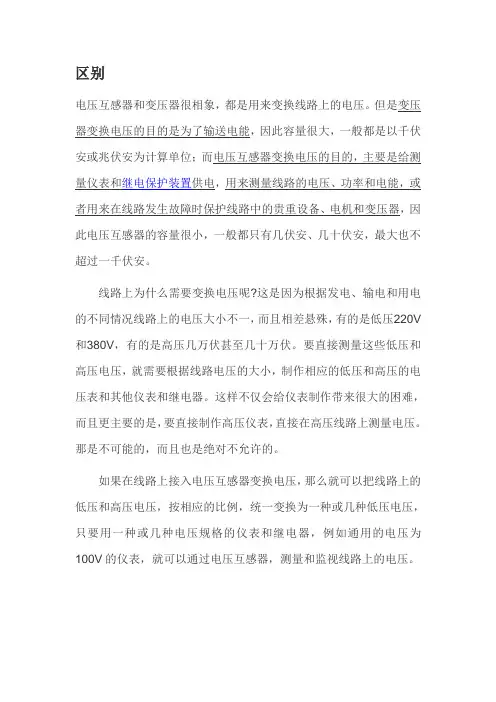

电压互感器与变压器的区别
电压互感器和变压器很相象，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。
那是不可能的，而且也是绝对不允许的。
如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V的仪表，就可以通过电压互感器，测量和监视线路上的电压。
电压互感器分类
1. 按电压等级：低压互感器、高压互感器、超高压互感器
2. 按用途：测量保护用电压互感器、计量用电压互感器
3. 按绝缘材料：油浸式电压互感器、干式电压互感器
4. 按绝缘类型：全封闭电压互感器、半封闭电压互感器
5. 按变压原理：电磁式电压互感器、电容式电压互感器
6. 按安装地点：户内式互感器、户外式互感器。
电压互感器检修细则
电压互感器检修细则1检修分类及要求检修工作分为四类：A 类检修、B 类检修、C 类检修、D 类检修。
1.1A 类检修A 类检修指整体性检修。
1.1.1检修项目包含整体更换、解体检修。
1.1.2检修周期按照设备状态评价决策进行，应符合厂家说明书要求。
1.2B 类检修B 类检修指局部性检修。
1.2.1检修项目包含部件的解体检查、维修及更换。
1.2.2检修周期按照设备状态评价决策进行，应符合厂家说明书要求。
1.3C 类检修C 类检修指例行检查及试验。
1.3.1检修项目包含整体检查、维护。
1.3.2检修周期a)基准周期35kV 及以下4年、110（66）kV 及以上3年。
b)可依据设备状态、地域环境、电网结构等特点，在基准周期的基础上酌情延长或缩短检修周期，调整后的检修周期一般不小于1年，也不大于基准周期的2倍。
c)对于未开展带电检测设备，检修周期不大于基准周期的1.4倍；未开展带电检测老旧设备（大于20年运龄），检修周期不大于基准周期。
d)110（66）kV 及以上新设备投运满1至2年，以及停运6个月以上重新投运前的设备，应进行检修。
对核心部件或主体进行解体性检修后重新投运的设备，可参照新设备要求执行。
e)现场备用设备应视同运行设备进行检修；备用设备投运前应进行检修。
f)符合以下各项条件的设备，检修可以在周期调整后的基础上最多延迟1个年度：（1)巡视中未见可能危及该设备安全运行的任何异常；（2)带电检测（如有）显示设备状态良好；（3)上次试验与其前次（或交接）试验结果相比无明显差异；（4)没有任何可能危及设备安全运行的家族缺陷；（5)上次检修以来，没有经受严重的不良工况。
冷月无声1.4D 类检修D 类检修指在不停电状态下进行的检修。
1.4.1检修项目包含专业巡视、110kV 及以上电压等级SF 6气体补充、密度继电器校验及更换、压力表校验及更换、辅助二次元器件更换、金属部件防腐处理、箱体维护及带电检测等不停电工作。
电压互感器介绍
-5-
4.电压互感器的准确等级与额定容量
①电压互感器的准确级
电压互感器的准确级以电压误差 fu来定义的。
在规定的一次电压和二次负荷变化范围内，二次负荷功率因数为额定值时，最大 电压误差百分数。
用途
准确级
0.2 0.5 1 3 3P 6P
误差限值 电压误差 相位差 (′) （%） ± 0.2 ± 0.5 ± 1.0 ± 3.0 ± 3.0 ± 6.0 ±10 ±20 ±40 不规定 ±120 ±240
JSJW-10型油浸式三相五柱式TV
三相五柱式 三个芯柱+两个边柱 一次三相绕组分别绕于三个芯柱上，为YN
接线
二次有两组三相绕组 主二次绕组：同样为yn接线 辅助二次绕组：开口三角形接线，用于测
量小电流接地系统零序电压
两个边柱为零序磁通提供磁路，避免了普
通电压互感器因零序磁阻太大导致电流过 大而发热损坏。
二次绕组额定容量(VA) 0.5级 120 1级 200 3级 400
最大容量(VA) 960
通常所说的额定容量是指对应于最高准确级的容量
-7-
5.电压互感器的分类和结构
(1) 根据相数的不同，分为单相式和三相式。 单项式可制成任意电压等级 三相式一般只有20kV以下电压等级。 (2) 根据安装地点的不同，分为户内式和户外式。 35kV及以下多制成户内式 (3) 根据绕组的不同，分为双绕组式和三绕组式。 三绕组电压互感器有两个二次绕组 一个是基本二次绕组，用于测量仪表和继电器； 另一个为辅助二次绕组（开口三角绕组、剩余电压绕组），用来反映单相接地故 障（零序电压） (4) 按绝缘分为干式、浇注式、油浸式和气体绝缘式。
5.电压互感器的分类和结构
电压互感器型号含义及原理
电压互感器型号含义及原理说明型号含义说明：第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区例：JDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau Dirty互感器在供配电系统中主要分为两种：电压互感器和电流互感器。
在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。
互感器的内部结构就是变压器。
按照变压器的原理运行。
电压互感器的工作原理相当于2次侧开路的变压器，用来变压，在二次侧接入电压表测量电压（可以并联多个电压表）。
电压互感器的二次侧不能短路。
电流互感器的工作原理相当于2次侧短路的变压器，用来变流，在二次侧接入电流表测量电流（可以串联多个电流表）。
电流互感器的二次侧不能开路。
电压表相当于电压互感器大负载（阻抗大）测量装置。
电流表相当于电流互感器小负载（阻抗小）测量装置。
PT，电压互感器，英文拼写Potential Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
JDZX10-10电压互感器
式的，如电子式、光电式。
JDZX10-10电压互感器技术表
1 产品标准：GB12O7-2006《电磁式电压互感器》 2 产品表面爬电距离：满足 II 级污秽等级； 3 负荷的功率因数： COS∮=08（滞后） 4 JDZ-10其他技术参数见下表：
额定电压比 (kV)
准确级组合
额定输出(VA)
极限输出 (VA) 额定绝缘水平（kV）
型号
JDZX10-10电压互感器
JDZX10-10电压互感器概述
JDZX10-10电压互感器为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为 Yo/ Yo/[连接，JDZXF10-3、6、10为 Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV 电力系统中作电能计量、电压监控和继电保护用
JDZX10-3 3/√3/0.1/√3/0.1/3
3.6/25/40JFra bibliotekZX10-6 6/√3/0.1/√3/0.1/3
0.2/6P(3P)
10/50
150 7.2/32/60
JDZX10-10 10/√3/0.1/√3/0.1/3
12/42/75
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加
JDZX10-10型电压互感器使用条件
1.海拔高度不超过3000米； 2.周围环境温度不高于+40C，不低于- 5度 3.周围空气的相对湿度不大于85%（ 20度 ； 4.满足 II 污秽等级； 5.安装场所无腐蚀性的气体 6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
一个电压 U1时，在铁心中就产生一个磁通 φ，根据电磁感应定律，则在二次绕组中就产生一个二次
互感器的结构
一、电压互感器的结构和分类
1 电压互感器的基本概念
电压互感器是一种专门用作变换电压的特种变压器。工作时，电压互感器 将一次（高压）侧交流电压按照额定电压比转换成可供电侧仪表、继电保护装 置或者控制装置使用的二次（低压）侧电压的变压设备。
根据以上所述，电压互感器的功能与作用可归纳为以下三点： a. 将一次系统的电压信息准确地传递到二次侧相关设备； b. 将一次系统的高电压变换为二次侧的低电压、小电流，使测量、计量仪
与其他形式的互感器比较，环氧浇注绝缘电压互感器主要有以下优点： a. 少维护----产品投入电网运行后不需要做太多的维护工作。 b. 重量轻----整个互感器中金属部分所占比例较小，相比于同样容量的其 它类型的互感器轻。 c.无油无气、环保清洁----不会因密封不良产生漏油、漏气缺陷污染环境。 d. 安装运输方便----在运输箱中只要固定牢固可以多方位装车运输。 但上述优点必须建立在产品质量优异、运行安全可靠的基础之上。
油枕
外绝缘瓷套 底座
纸板
铁
扼
辅助二次
基本二次
D段 C段 B段 一次绕组A段
纸绝缘 端圈 绝缘纸板 静电屏 软角环 内静电屏
铁芯柱
平衡绕组
图二 线圈绝缘示意图
3.2.1.2油纸绝缘电磁式电压互感器的结构特点
a.高压绕组首端和末端绝缘水平不一致，采用了分级绝缘方式（首端的绝缘 等级与系统相同，末端的试验电压为交流2000V）。 b.一次绕组采用串级式宝塔形结构，四个绕组自上而下所承受的系统对地电 压逐步降低。 c.内部绝缘支撑架在运行中承受电压作用。其中上铁芯固定点承受3/4相对 地电压，下铁芯固定点承受1/4相对地电压。
电容分压器与电磁单元分离安装组合式装在一起复合式单相单柱式283221110kv电容式电压互感器基本结构电容分压器7阻尼器12接地端电磁单元8电容分压器低压13绝缘油高压电容端对地保护间隙14电容分压器套管中压电容9阻尼器连接线15电磁单元箱体中间变压器10一次接线端16端子箱补偿电抗器11二次输出端17外置式金属膨胀器电容分压器电容分压器由1到4节套管式电容分压器叠装而成每节电容分压器单元装有数十只串联而成的膜纸复合介质组成的电容元件并充以绝缘油密封高压电容c1和中压电容c2的全部电容元件被装在14节瓷套内由于它们保持相同的温度所以由温度引起的分压比的变化可被忽略
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干式电容式电压互感器
下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，
能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需
要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日
记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、
文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by the
editor. I hope that after you download them, they can help you
solve practical problems. The document can be customized and
modified after downloading, please adjust and use it according to
actual needs, thank you!
In addition, our shop provides you with various types of
practical materials, such as educational essays, diary
appreciation, sentence excerpts, ancient poems, classic articles,
topic composition, work summary, word parsing, copy excerpts,
other materials and so on, want to know different data formats and
writing methods, please pay attention!
干式电容式电压互感器是一种常用于电力系统中的设备，用于测量高
电压下的电压值。它具有高精度、高可靠性和抗干扰能力强等特点，被广泛
应用于电力系统中的电压测量和保护控制等领域。本文将详细介绍干式电容
式电压互感器的工作原理、结构特点、应用场景以及未来发展方向等内容。
一、工作原理
干式电容式电压互感器是利用电容器的电容性质和电压互感器的变压
原理相结合而成的一种电气设备。它通过电场作用将高压侧的电压信号传递
到低压侧，同时降低电压信号的大小，以便测量设备或其他电气设备进行准
确测量。在电力系统中，通常将干式电容式电压互感器与电表或保护装置等
设备相结合使用，以实现对电力系统电压的监测、测量和保护等功能。
二、结构特点
1.外壳结构：干式电容式电压互感器的外壳通常采用绝缘材料制成，
具有良好的绝缘性能和机械强度。外壳内部通常填充有绝缘油或气体，以提
高电气性能和散热功效。
2.电容器结构：干式电容式电压互感器的电容器通常采用多层金属箔
和绝缘介质组成，具有良好的电气性能和稳定性。电容器的结构设计直接影
响到电压互感器的准确性和可靠性。
3.绕组结构：干式电容式电压互感器的绕组通常采用分布式绕组结构，
通过合理的绕线方式和匝数设计，实现对电压信号的有效转换和测量。
4.接线端子：干式电容式电压互感器的接线端子通常采用标准接线方
式，方便与其他设备进行连接和通信。
三、应用场景
干式电容式电压互感器广泛应用于电力系统中的电压测量、监测和保
护等领域，如：
1.电力系统中的电能计量：干式电容式电压互感器用于电力系统中的
电能计量，实现对电能消耗和使用情况的准确测量和统计。
2.电力系统中的电压监测：干式电容式电压互感器用于对电力系统中
各个节点的电压进行实时监测，以确保电力系统运行的稳定和安全。
3.电力系统中的故障检测与保护：干式电容式电压互感器用于对电力
系统中的短路、过载等故障进行检测和保护，确保电力系统的正常运行。
四、未来发展方向
随着电力系统的不断发展和智能化水平的提高，干式电容式电压互感
器也面临着新的挑战和发展机遇。未来，干式电容式电压互感器有望在以下
方面实现更多的创新和发展：
1.精度和稳定性的提升：通过优化设计和工艺，提高干式电容式电压
互感器的测量精度和稳定性，以满足电力系统对电压测量的更高要求。
2.智能化和远程监测：结合物联网和云计算技术，实现干式电容式电
压互感器的智能化监测和远程控制，提高电力系统的运行效率和安全性。
3.多功能化和集成化设计：将干式电容式电压互感器与其他传感器和
智能装置相结合，实现多功能化和集成化设计，满足电力系统对综合监测和
控制的需求。
总之，干式电容式电压互感器作为电力系统中不可或缺的重要设备，
在电力系统中发挥着重要作用。未来，随着技术的不断进步和应用范围的扩
大，干式电容式电压互感器有望实现更多的创新和发展，为电力系统的安全
稳定运行提供更强有力的支持。
