双目立体视觉
计算机双目立体视觉
双目立体视觉技术是仿照人类利用双目线索感知深度信息的方法，实现对三维信息的感知。为解决智能机器人抓取物体、视觉导航、目标跟踪等奠定基础。
双目立体视觉（Binocular Stereo Vision）是机器视觉的一种重要形式，它是基于视差原理并利用成像设备从不同的位置获取被测物体的两幅图像，通过计算图像对应点之间的位置偏差，来获取物体三维几何信息的方法。融合两只眼睛获取的图像并观察它们之间的差别，使我们可以获得明显的深度感，建立特征间的对应关系，将同一空间物理点在不同图像中的映像点对应起来，这个差别，我们称作为视差（Disparity）图像。
双目立体视觉系统
立体视觉系统由左右两部摄像机组成，如图，世界空间中的一点A(X,Y,Z)在左右摄像机的成像面1C和rC上的像点分别为）（111,vua 和）（rrrvua,。这两个像点是世界空间中同一个对象点A的像，称为“共轭点”。知道了这两个共轭像点，分别作它们与各自相机的光心1O和rO的连线，即投影线11Oa和rrOa，它们的交点即为世界空间中的对象点A。这就是立体视觉的基本原理。
双目立体视觉智能视频分析技术
恢复场景的3D信息是立体视觉研究中最基本的目标，为实现这一目标，一个完整的立体视觉系统通常包含六个模块：图像获取、摄像机标定、特征提取、立体匹配、三维恢复和视频分析（运动检测、运动跟踪、规则判断、报警处理）。
图像获取（Image Acquisition）
数字图像的获取是立体视觉的信息来源。常用的立体视觉图像一般为双目图像，有的采用夺目图像。图像的获取方式有很多种，主要有具体运用的场合和目的决定。立体图像的获取不仅要满足应用要求，而且考虑视点差异、光照条件、摄像机的性能和场景特点等方面的影像。
摄像机标定（Camera Calibration）
图像上每一点的亮度反映了空间物体表面某点反射光的强度，而该点在图像上的位置则与空
间物体表面相应点的几何位置有关。这些位置的相互关系由摄像机成像几何模型来决定。该几何模型的参数称为摄像机参数，这些参数必须由实验与计算来确定，实验与计算的过程称为摄像机定标。
立体视觉系统摄像机标定是指对三维场景中对象点在左右摄像机图像平面上的坐标位置）（111,vua和）（rrrvua,与其世界空间坐标A（X, Y, Z）之间的映射关系的确立，是实现立体视觉三维模型重构中基本且关键的一步。
特征提取（Feature Acquisition）
特征提取的目的是获取匹配得以进行的图像特征，图像特征的性质与图像匹配的方法选择有着密切的联系。目前，还没有建立起一种普遍适用的获取图像特征的理论，因此导致了立体视觉研究领域中匹配特征的多样化。像素相位匹配是近二十年才发展起来的一类匹配算法。相位作为匹配基元，本身反映着信号的结构信息，对图像的高频噪声有很好的一直作用，适于并行处理，能获得亚像素级精度的致密视差。但存在相位奇点和相位卷绕的问题，需加入自适应滤波器解决。或者是像素的集合，也可以是它们的抽象表达，如图像的结构、图像的目标和关系结构等。常用的匹配特征主要有点状特征、线装特征和区特征等几种情形。
一般而言，尺度较大的图像特征蕴含较多的图片信息，且特征本身的数目较少，匹配效率高；但特征提取和描述过程存在较大的困难，定位精度也较差。而对于尺度较小的图像特征来说，对其进行表达和描述相对简单，定位的精度高；但由于特征本身数码较多，所包含的图像信息少，在匹配时需要采用较为严格的约束条件和匹配策略，一尽可能的减少匹配歧义和提高匹配效率。总的来说，好的匹配特征应该具有要可区分性、不变性、唯一性以及有效解决匹配歧义的能力。
图像匹配（Image Matching）
在立体视觉中，图像匹配是指将三维空间中一点A（X, Y, Z）在左右摄像机的成像面1C和rC上的像点）（111,vua和）（rrrvua,对应起来。图像匹配是立体视觉中最重要也是最困难的问题，一直是立体视觉研究的焦点。当空间三维场景经过透视投影（Perspective Projection）变换为二维图像时，同一场景在不同视点的摄像机图像平面上成像会发生不同程度的扭曲和变形，而且场景中的光照条件、被测对象的几何形状和表面特性、噪声干扰和畸变、摄像机特性等诸多因素的影响都被集中体现在单一的图像灰度值中。显然，要包含了如此之多不利因素的图像进行精准的匹配是很不容易的。 根据匹配基元的不同，立体视觉匹配算法分为三大类：区域匹配、特征匹配和相位匹配。这三类算法因匹配基元的不同，它们判断对应点匹配的理论依据也有所不同，同时匹配基元的稳定性、致密性和歧义性程度直接决定了各类算法的基本特性。另一方面，对于不同的匹配基元，相似性测度的算法模型可以是通用的，比如都可以用距离测度来进行匹配度量。而且，各类匹配算法中不乏一些共有的约束条件。
特征点的定位 视差测距原理
ballfbd bal-lDisparity
当摄像机的几何位置固定时，视差就只与d有关
三维恢复（3D Reconstruction）
在完成立体视觉系统的摄像机标定和图像匹配工作以后就可以进行被测对象表面点的三维信息恢复。影响三维测量精度的因素主要有摄像机标定误差、CCD成像设备的数字量化效应、特征提取和匹配定位精度等。
视频分析（运动检测、运动跟踪、规则判断、报警处理）
通过视差计算，得到全屏幕的视差图像后，采用背景建模的方式，得到运动前景物的视差图像，再进行膨胀和腐蚀算法进行图像的预处理，得到完整的可供分析的前景运动物体视差图。采用运动跟踪算法，全屏实时检测物体的大小、运动轨迹，并与事先设置的规则进行对比，如果有人进入或者离开设置的报警区域，系统则实时报警。
视差：rightleftXXDisparity
I1=rgb2gray(imread('scene_left.jpg'));
I2=rgb2gray(imread('scene_right.jpg'));
subplot(131);imshow(I1);
subplot(132);imshow(I2); d=disparity(I1,I2);
subplot(133);imshow(d);
I1=rgb2gray(imread('scene_left.jpg'));
I2=rgb2gray(imread('scene_left.jpg'));
subplot(131);imshow(I1);
subplot(132);imshow(I2);
d=disparity(I1,I2);
subplot(133);imshow(d);
极线：极平面与图像平面的交线；
极平面：空间点、两像机光心决定的平面；
epipolarLine计算两幅图像的极线
load stereoPointPairs
[fLMedS,inliers]=estimateFundamentalMatrix( matchedPoints1, matchedPoints2, 'NumTrials',
4000);
I1=imread('scene_left.jpg');
figure;
subplot(121);imshow(I1);title('Inliers and Epipolar Lines in First Image');
hold on;
plot(matchedPoints1(inliers,1),matchedPoints1(inliers,2),'go');
epiLines = epipolarLine(fLMedS',matchedPoints2(inliers,:));
pts = lineToBorderPoints(epiLines,size(I1));
line(pts(:,[1,3])',pts(:,[2,4])');
% show the inliers in the second image.
I2=imread('scene_right.jpg');
subplot(122);imshow(I2);title('Inliers and Epipolar Lines in second Image');
hold on;
plot(matchedPoints2(inliers,1),matchedPoints2(inliers,2),'go');
epiLines = epipolarLine(fLMedS',matchedPoints1(inliers,:));
pts = lineToBorderPoints(epiLines,size(I2));
line(pts(:,[1,3])',pts(:,[2,4])');
truesize;
对应点的估计基础矩阵estimateFundamentalMatrix
左右两幅图像相对应的点之间的关系可以通过本质矩阵或是基础矩阵来表明。
本质矩阵是摄像机标定的情况下用的，公式：0)(lrEpp
其中rp和lp分别是两个齐次摄像机的坐标向量。本质矩阵是奇异矩阵，并有两个相等的非零奇异值，秩为2.
本质矩阵是摄像机非标定的情况下用的，公式：0)(lrFqq
基础矩阵的秩为2.
load stereoPointpairs
F = estimateFundamentalMatrix( matchedPoints1, matchedPoints2)
I1=imread('scene_left.jpg');
I2=imread('scene_right.jpg');
cvexShowImagePair(I1,I2,'matchedPoints in Left Image','matchedPoints in Right Image',
'MultipleColors',matchedPoints1,matchedPoints2);
问题： cvexShowImagePair在matlab中找不到源程序...所以无法显示匹配的点
>> four
F =
0.0000 0.0000 -0.0209
-0.0000 0.0000 -0.0214
0.0202 0.0190 0.9992
极点：基线与两摄像机图像平面的交点；
基线：左右两相机光心的连线；
判断图像是否包含极点 isEpipoleInImage
load stereoPointPairs
F = estimateFundamentalMatrix( matchedPoints1, matchedPoints2);
imageSize = [200 300];
[isIn,epipole]=isEpipoleInImage(F,imageSize)
isIn =
0
epipole =
114.8720 222.6113
isIn说明的是图像是否包含极点，epipole标准极点的位置。
基于双目立体视觉的物体深度信息提取系统研究
摄像机标定，图像预处理，立体匹配以及深度信息提取
关于双目立体视觉的三大基本算法及发展现状的总结
关于双目立体视觉的三大基本算法及发展现状的总结
来源｜3D视觉工坊
双目立体视觉一直是机器视觉研究领域的发展热点和难点，“热”是因为双目立体视觉有着及其广阔的应用前景，且随着光学、计算机科学等学科的不断发展，双目立体技术将不断进步直到应用到人类生活的方方面面。“难”则是因为受到摄像机、镜头等硬件设备及一些相关算法的限制，双目立体视觉的研究及如何更好的应用到生产实际中仍有待在座的各位去进行突破。
一.简介
双目立体视觉是机器视觉中的一个重要分支，自上世纪60年代中期开创以来，经过几十年的发展，如今在机器人视觉、航空测绘、军事应及医学成像、工业检测上应用极其广泛。双目立体视觉基于视差原理并利用成像设备从不同的位置获取被测物体的左右两幅图像，然后根据三角测量原理计算空间点在二维图像的位置偏差，最后再利用位置偏差进行三维重建来获取被测物体的三维几何信息（本文不对双目立体视觉的数学原理进行详细介绍）。
二.双目立体视觉的三大基本算法的原理及其代码实现（基于opencv）
双目立体视觉中常用的基于区域的局部匹配准则主要有图像序列中对应像素差的绝对值之和SAD（sum of absolute differences）、对应像素差的平方之和SSD（sum of squared differences）及半全局匹配算法SGM（semi—global matching）。
2.1 SAD（sum of absolute differences）的原理
匹配算法SAD的基本思想是对经行对准后的左右视图图像的对应像素块的对应像素差的绝对值进行求和。
其数学公式如下：
SAD匹配算法的基本流程如下： ①输入两幅已经校正实现行对准的左视图（Left-Image）及右视图（Right-Image）。②对左视图Left-Image进行扫描选定一个锚点并构建一个类似于卷积核的小窗口。③用此小窗口覆盖Left-Image，并选择出小窗口覆盖区域的全部像素点④同样用此小窗口覆盖Right-Image，并选择出小窗口覆盖区域的全部像素点。⑤Left-Image覆盖区域的像素减去Right-Image覆盖区域的像素，并求出所有像素点的差的绝对值之和。⑥移动Right-Image的小窗口并重复④—⑤的操作（注意此处会设置一个搜索范围，超过此范围则跳出）⑦找到这个范围内SAD值最小的小窗口，此时便找到了与Left-Image锚点的最佳匹配的像素块。2.1.1 SAD（sum of absolute differences）的基于opencv的C++代码实现首先先定义一个SAD 算法的头文件（SAD_Algorithm.h）：
双目立体视觉技术的实现
双目立体视觉技术的实现
双目立体视觉技术是指利用两个摄像机模拟人眼双目视觉，从而实现对物体的立体感知和深度信息的提取。它已经广泛应用于计算机视觉、机器人视觉、虚拟现实、医学影像等领域。本文将对双目立体视觉技术的实现进行详细介绍。
一、双目视觉原理
人类双目视觉的原理是指两只眼睛在不同的位置观察同一物体，从而产生两个稍微不同的图像。人脑通过类似于计算机中的算法，对两个图像进行计算，从而提取出立体信息，进而对物体进行深度和空间感知。
二、双目立体视觉技术的实现过程
1.摄像机的标定
由于摄像机内外参数不同，因此在使用双目立体视觉技术时需要先进行摄像机标定。摄像机标定的过程包括对摄像机的内部参数和外部参数进行测量和计算。内部参数包括焦距、主点以及径向和切向畸变等，外部参数包括相机的位置和朝向。通过标定，可以得到摄像机的参数，进而进行后续的处理。
2.图像匹配
图像匹配是双目立体视觉技术中最重要的步骤之一，也是最具挑战性的部分。图像匹配的目的是找到两张图像中对应的像素点。常用的图像匹配算法包括基于区域、基于特征和基于深度等。
3.深度计算
深度计算是指根据匹配到的像素点，计算出物体的距离，即深度。常用的深度计算方法包括三角测量法和基于视差的深度计算法。三角测量法是指根据两个图像中对应像素点的位置关系，通过三角形相似原理计算出物体的距离。基于视差的深度计算法是指通过计算两幅图像中对应点之间的视差（即两个像素在图像上的水平或垂直距离），从而得出物体到相机的距离。
三、双目立体视觉技术的应用
1.计算机视觉
双目立体视觉技术在计算机视觉领域中已经被广泛应用。例如，在物体识别、位姿估计以及场景重建等方面，双目立体视觉技术都有重要的应用。通过双目视觉，计算机可以更加准确地识别图像中的物体，进而进行自动化的控制和处理。
2.机器人视觉
机器人视觉是指将双目视觉技术应用于机器人的感知和控制。例如，在自主导航、抓取和操纵等方面，机器人需要通过视觉来获取场景信息和深度信息，从而实现自主决策和控制。
双目立体视觉测距原理
双目立体视觉测距原理
双目立体视觉系统由两个相机组成，每个相机代表一个眼睛。相机之间的距离通常被称为基线（baseline）。在观察同一个目标时，两个相机会获取两个稍微不同的图像。这是因为两个相机的位置不同，导致从不同角度观察到的目标图像有所偏移。
基于这个差异，我们可以使用视差原理来计算目标的距离。视差是指两个眼睛在看同一个目标时，两个图像中相同物体之间的像素差异。这个差异是由于目标在三维空间中的位置和相机的视角造成的。我们可以通过比较两个图像的像素来计算出这个视差。
为了进行视差计算，我们首先需要进行图像配准。这意味着将两个图像对齐，使得相同的物体在两个图像中位置相同。这可以通过计算两个图像之间的特征点匹配来实现。一旦图像对齐完成，我们就可以计算图像中像素之间的视差。
计算视差的常见方法是使用极线约束（Epipolar constraint）和匹配算法。极线约束是指在双目视觉中，两个相机的对应像素点位于相应极线上。换句话说，一个像素只能与另一个图像中相同视线上的像素匹配。这个约束可以减少计算量并提高匹配的准确性。
匹配算法的选择取决于具体的应用需求和计算资源。一些常见的匹配算法包括块匹配（block matching）、图像金字塔（image pyramid）和灰度共生矩阵（gray-level co-occurrence matrix）方法。这些算法可以在图像中最佳匹配，并计算出视差值。 一旦获取了视差值，我们可以使用三角测量原理来计算目标的距离。三角测量基于几何原理，通过知道基线长度和视差值，我们可以计算出目标的距离。
双目立体视觉测距原理有许多应用。在工业领域，它可以用于机器人导航、三维重建和物体检测。在医疗领域，双目视觉可以用于辅助手术和视觉康复。在自动驾驶和无人机等领域，双目视觉可以帮助测量目标距离并进行障碍物检测。
总结起来，双目立体视觉测距原理利用两个相机观察同一目标，并计算出视差值来测量目标的距离。这种方法模拟了人眼的视觉系统，可以实现精确的三维深度感知。双目立体视觉测距在各种领域有着广泛的应用，并不断推动着计算机视觉和机器视觉技术的发展。

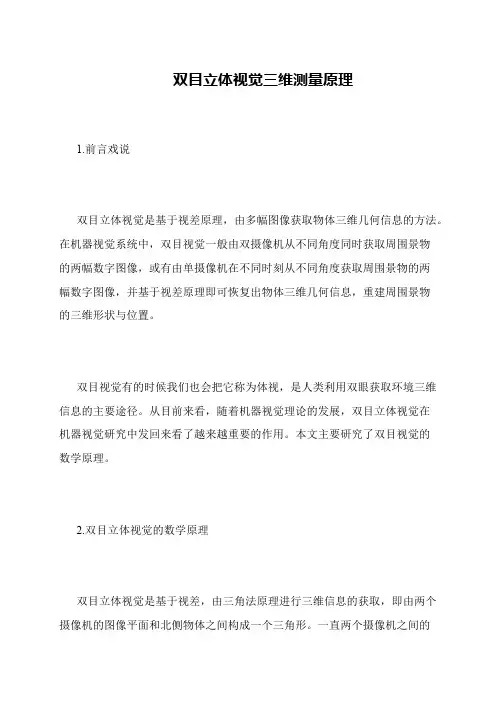

双目立体视觉三维测量原理
双目立体视觉三维测量原理
1.前言戏说
双目立体视觉是基于视差原理，由多幅图像获取物体三维几何信息的方法。
在机器视觉系统中，双目视觉一般由双摄像机从不同角度同时获取周围景物
的两幅数字图像，或有由单摄像机在不同时刻从不同角度获取周围景物的两
幅数字图像，并基于视差原理即可恢复出物体三维几何信息，重建周围景物
的三维形状与位置。
双目视觉有的时候我们也会把它称为体视，是人类利用双眼获取环境三维
信息的主要途径。从目前来看，随着机器视觉理论的发展，双目立体视觉在
机器视觉研究中发回来看了越来越重要的作用。本文主要研究了双目视觉的
数学原理。
2.双目立体视觉的数学原理
双目立体视觉是基于视差，由三角法原理进行三维信息的获取，即由两个
摄像机的图像平面和北侧物体之间构成一个三角形。一直两个摄像机之间的

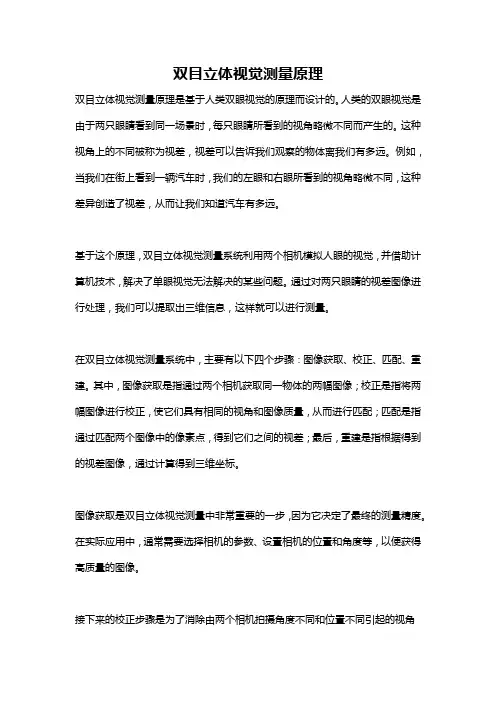

双目立体视觉测量原理
