nph电梯调试手册(5-27)
个人收集整理 仅供参考学习
三、NPH电梯电气部分的安装
1.电气回路图的说明
1.1电气回路图的类别和内容
1.2控制柜对外的接线及用途
图纸类别 内 容
主回路图 三相动力驱动回路
电源回路图 系统各控制回路电源
控制回路图 系统驱动、信号采集、通讯回路
信号回路图 输入输出信号及指示回路
门机回路图 变频门机信号输入输出及驱动回路
交流回路图 轿厢风扇、照明控制回路；停电照明电源回路；对讲机电源；机房、井道、底坑照明回路
报警回路图 对讲机及轿内报警信号接线回路
群管理回路图 群管理通讯、电源、输入输出信号回路
停电柜回路图 停电柜电源、输入输出信号及控制回路
元件排列图 控制柜内各元器件的装配位置
机房配线图 机房控制柜控制线、电源、大细线及地线的装配
井道配线图 井道开关、电源、器件及厅外召唤的配线
轿顶电器箱配线图 轿顶电器箱器件的配线
操纵箱接线图 轿内操纵箱按钮及开关的接线
SCLC-DIP开关设置 厅外召唤箱的层站DIP开关设置
序号 符 号 位置 接 线 用 途
1 U、V、W 机房内各单元 控制柜对感应电动机的三相电源输出
2 V1 控制柜到电磁制动器、热敏电阻、安全回路对重架安全钳侧的接线
3 U1 控制柜到安全回路、手动自发电开关的接线
4 XF1 控制柜到消防开关的接线
5 R、S、T 控制柜的三相电源输入
6 XL1
井
道
内
各
单
元 控制柜到上行强迫换速开关、上行极限开关的接线
7 XL2 控制柜到下行强迫换速开关、下行极限开关的接线
8 XR1 安全回路、厅门门锁回路
9 XR2 控制柜到底坑电源插座
10 Y1-3 控制柜到轿顶电器箱的接线（轿厢串行通讯、电源、对讲机、信号输入、控制信号输出、安全回路）
11 XS1-3 厅外串行通讯电源及信号
12 HA1、HA2 控制柜与停电柜间的接线
13 D8、XD8、P1 并联或群管理时的柜间接线
14 11L 对讲机、消防返回信号、AC36V及220V外电源输入回路
15 E 控制柜接地点
个人收集整理 仅供参考学习
1.3 电气回路图的读图方法
电气回路图的各种器件、接线、端子的代号与GH98电梯基本相同，读图方法具体如下图:
个人收集整理 仅供参考学习
个人收集整理 仅供参考学习
2.电梯电源参数
序号 载重（kg）
人数（p）
速度（m/min) 电源电压 电机功率（kW） 断路器
容量
（A） 铜导线规格
（mm2） 变压器容量（kVA） 机房通风（一台）
发热量
（J×106/h） 通风量
（m3/h ) 风扇尺寸
（Φ mm） 一台 二台 一台 二台
1 450（6）-60
3Φ
380V
3Φ
220V
50HZ 7.5 20 6 8 5 10 2.83 330 20
2 550（8）-60 7.5 20 6 10 6.3 10 3.46 400 20
550（8）-90 11 30 8 16 8 12.5 5.19 590 25
550（8）-105 11 30 8 16 10 16 6.05 690 25
3 600（9）-60 7.5 20 6 10 6.3 12.5 3.77 430 20
600（9）-90 11 30 8 16 8 16 5.66 650 25
600（9）-105 11 40 10 16 10 16 6.60 750 25
4 700（10）-60 11 30 8 16 8 12.5 4.40 500 20
700（10）-90 11 40 10 16 10 16 6.60 750 25
700（10）-105 11 40 10 25 12.5 20 7.70 880 25
5 750（11）-60 11 30 8 16 8 16 4.72 540 25
750（11）-90 11 40 10 25 10 20 7.07 810 25
750（11）-105 15 40 16 25 12.5 20 8.25 940 30
6 800（12）-60 11 30 8 16 8 16 5.03 580 25
800（12）-90 11 40 10 25 12.5 20 7.54 860 25
800（12）-105 15 40 16 25 12.5 25 8.80 1000 30
7 900（13）-60 11 40 10 16 10 16 5.66 650 25
900（13）-90 15 40 16 25 12.5 20 8.48 970 30
900（13）-105 15 50 16 25 16 25 9.90 1130 30
8 1000（15）-60 11 40 10 16 10 20 6.29 720 25
1000（15）-90 15 40 16 25 16 25 9.43 1080 30
1000（15）-105 15 50 16 25 16 25 11.00 1250 30
个人收集整理 仅供参考学习
3.控制柜概要
3.1控制柜尺寸及主要部件的安装图
个人收集整理 仅供参考学习
3.2控制柜内部主要部件的名称和功能
序号 器件名称 功能
1 信号转换器 将轿底差动变压器的信号转换到变频器A/D转换器可以接受的电压信号，以补偿电梯起动力矩。
2 差动变压器电源 给轿底差动变压器提供工作电源。
3 闸刀开关 对门机及照明回路进行供电及保护。
4 保险丝 对系统中各信号及控制回路进行保护。
5 分频板 将旋转编码器输入的脉冲信号进行分频处理。
6 NIOB电子板 微机信号输入、指令输出和部分系统控制回路。
7 SCL-A电子板 串行通讯信号传输的主控制板。
8 FMT微机 电梯控制系统中的主微机。
9 控制柜顶部装配 内装有制动电阻。当电梯处于发电状态时，制动电阻以热能形式消耗从电动机返回的再生能量。
10 控制柜电源灯 指示控制柜是否已有3相电源输入。
11 变频器VG7S 电梯的速度控制单元。把50Hz的外电源整流后再逆变成按需要的频率和电流的交流电供给主机电动机，实现调频调压调速。
12 控制柜空气开关 引入电源与电梯之间的供给与切断开关，具有过载和短路保护功能。
13 #97接触器 用于引入3相电源至变频器主回路的接触器。
14 #10T接触器 用于控制变频器3相输出到电机的接触器。
15 #15B接触器 用于控制电梯抱闸动作的接触器。
16 主变压器 向系统中的各回路提供交、直流的电源。
17 抱闸电阻 用于调整抱闸抱闸动作时抱闸线圈中的电流。
18 电动机大线端子(U,V,W) 控制柜的3相变频输出端子。
19 控制柜主端子(R,S,T) 控制柜外电源3相输入的端子。
20 GMS群管理柜 当有群管理功能时，1号梯内装的群管理柜。
21 蜂鸣器 当电源中断时，接通救援开关，如果电梯停在门区外，门区蜂鸣器发出蜂鸣声。
22 电子板组件 焊接控制回路中所用的部分电子元件。
23 风扇变压器 为AC110V的风扇、停电照明装置、对讲机提供电源。
24 TK端子排 用于连接对讲机、编码器、照明电源的接线。

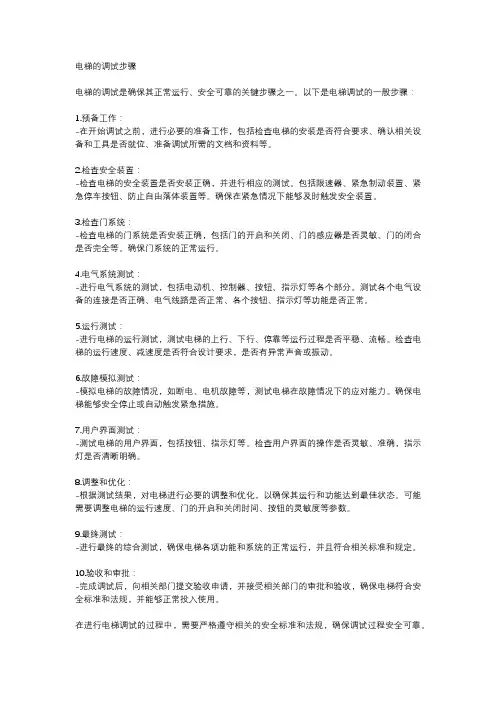

电梯的调试步骤
电梯的调试步骤
电梯的调试是确保其正常运行、安全可靠的关键步骤之一。以下是电梯调试的一般步骤：
1.预备工作：
-在开始调试之前，进行必要的准备工作，包括检查电梯的安装是否符合要求、确认相关设备和工具是否就位、准备调试所需的文档和资料等。
2.检查安全装置：
-检查电梯的安全装置是否安装正确，并进行相应的测试。包括限速器、紧急制动装置、紧急停车按钮、防止自由落体装置等。确保在紧急情况下能够及时触发安全装置。
3.检查门系统：
-检查电梯的门系统是否安装正确，包括门的开启和关闭、门的感应器是否灵敏、门的闭合是否完全等。确保门系统的正常运行。
4.电气系统测试：
-进行电气系统的测试，包括电动机、控制器、按钮、指示灯等各个部分。测试各个电气设备的连接是否正确、电气线路是否正常、各个按钮、指示灯等功能是否正常。
5.运行测试：
-进行电梯的运行测试，测试电梯的上行、下行、停靠等运行过程是否平稳、流畅。检查电梯的运行速度、减速度是否符合设计要求，是否有异常声音或振动。
6.故障模拟测试：
-模拟电梯的故障情况，如断电、电机故障等，测试电梯在故障情况下的应对能力。确保电梯能够安全停止或自动触发紧急措施。
7.用户界面测试：
-测试电梯的用户界面，包括按钮、指示灯等。检查用户界面的操作是否灵敏、准确，指示灯是否清晰明确。
8.调整和优化：
-根据测试结果，对电梯进行必要的调整和优化，以确保其运行和功能达到最佳状态。可能需要调整电梯的运行速度、门的开启和关闭时间、按钮的灵敏度等参数。
9.最终测试：
-进行最终的综合测试，确保电梯各项功能和系统的正常运行，并且符合相关标准和规定。
10.验收和审批：
-完成调试后，向相关部门提交验收申请，并接受相关部门的审批和验收，确保电梯符合安全标准和法规，并能够正常投入使用。
在进行电梯调试的过程中，需要严格遵守相关的安全标准和法规，确保调试过程安全可靠。如果在调试过程中发现任何问题，应及时进行排查和修复，直至问题完全解决。
电梯控制系统调试手册
第一章 电梯把握系统调试手册
- -
第一章 电梯把握系统调试手册
一、SWD-F20 电梯把握系统简介
1、系统组成
SWD-F20 电梯把握系统以微机主控单元 SWD-F20 为把握核心，本系统承受分布式把握理念设计，整个系统由主控器，轿内把握器，外呼把握器等组成。各把握器之间通过 CAN 或 485HVG 智能总线连接，缩短故障排查时间。
各把握器的名称及安装位置说明如以以以下图所示：
把握器名称主把握器
轿厢把握器轿内显示器外呼把握器 把握器型号SWD-F20
SWD-F21
SWD-F22
SWD-F22 安装位置机房把握柜轿厢操纵箱轿厢操纵箱层站呼唤盒 备 注
模拟量或数字量给定
轿内显示与外呼把握器通用
2、性能特点
A、主把握器承受性能稳定的 32 位高速 ARM7CPU，运算速度更快。B、各把握模块之间承受CAN BUS 通讯，使通讯稳定牢靠。
C、由标准RS485通信模式升级成485HVG模式，特地适用于干扰强、距离远的场合，承受24V的通信总线大大增加了抗干扰力气，整个通信总线无需屏蔽电缆。
D、适用范围宽
（a） 满足最国家电梯标准：GB7588-2023；
（b） 速度最高可达5.0 米/秒；
（c） 楼层最高可达64 层；
（d） 最多8 台群控；
（e） 适应不同变频器、不同形式的电梯及不同的门机系统。
二、把握系统说明
1、主控器 SWD-F20
布局如以以以下图所示： 第一章 电梯把握系统调试手册
- -
CN1 CN2
JP1
X1～X28 LED
JP5
IDC1 DIS1 DIS2
K6 JP2 IDC3
K1 K2 K3 K4 K5
SW2 SW3
Y1～Y8 LED
CN3 CN4
(1). CN1～CN2 为主控单元输入信号接口。列表如下：
端口号 位置 定义
X1 CN1-1 上平层*
X2 CN1-2 门区
X3 CN1-3 下平层*

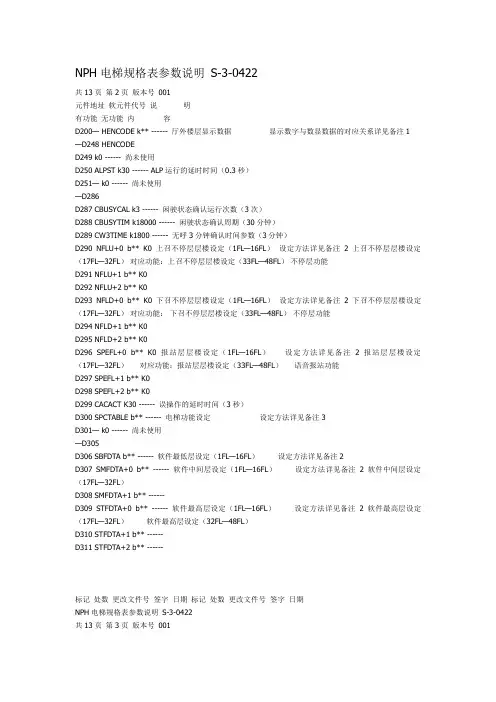

NPH电梯规格表参数说明 S
NPH电梯规格表参数说明 S-3-0422
共13页 第2页 版本号 001
元件地址 软元件代号 说 明
有功能 无功能 内 容
D200— HENCODE k** ------ 厅外楼层显示数据 显示数字与数显数据的对应关系详见备注1
—D248 HENCODE
D249 k0 ------ 尚未使用
D250 ALPST k30 ------ ALP运行的延时时间（0.3秒）
D251— k0 ------ 尚未使用
—D286
D287 CBUSYCAL k3 ------ 闲驶状态确认运行次数（3次）
D288 CBUSYTIM k18000 ------ 闲驶状态确认周期（30分钟）
D289 CW3TIME k1800 ------ 无呼3分钟确认时间参数（3分钟）
D290 NFLU+0 b** K0 上召不停层层楼设定（1FL—16FL） 设定方法详见备注2上召不停层层楼设定（17FL—32FL） 对应功能：上召不停层层楼设定（33FL—48FL） 不停层功能
D291 NFLU+1 b** K0
D292 NFLU+2 b** K0
D293 NFLD+0 b** K0 下召不停层层楼设定（1FL—16FL） 设定方法详见备注2下召不停层层楼设定（17FL—32FL） 对应功能： 下召不停层层楼设定（33FL—48FL） 不停层功能
D294 NFLD+1 b** K0
D295 NFLD+2 b** K0
D296 SPEFL+0 b** K0 报站层层楼设定（1FL—16FL） 设定方法详见备注2报站层层楼设定（17FL—32FL） 对应功能：报站层层楼设定（33FL—48FL） 语音报站功能
D297 SPEFL+1 b** K0
D298 SPEFL+2 b** K0
电梯调试说明书模板
电梯调试说明书模板
一、 基准电压的调整
1、 测量 MPU板上MUJ1点调节 OCA使电压为 5.0 ± 0.05
v
2、 测量BD（板上 TESTUV 4点调节HUV使电压为8.0 ±
0.05
v
3、 测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±
0.05
v
二、 慢车运转的调整
1、 人为使轿门开关 GS闭合。
2、 门机电阻箱内15A断开，25A短接。（SDC上 MIC22
及MIC34（ FML）不要拔掉）
3、 FIO板上13号插件的1、2号线短接。
4、 操纵箱的 [ 灯]、 [ 点检灯 ] 开关转换于 [入] 状态。
5、 轿内操纵箱的 [平常转换于保守 ] ，即可以在轿箱内 操作慢车运转的状态。
6、 电梯检修向上、向下点动运行。
三、 阶高测定 1 、 先用检修开至上、下限位两开关动作时，确认轿箱
超出平层50mm以外
2、 检修下行直到下限位动作的位置，保守开关处于正
常，点检灯处于专用。
3、 资料检索器上操作 M0DE1 SET,持续押住START键，
直到电梯开始上行运转为止。
4、 到达最上层后，确认50B断开。此时将MPIU勺DIP
SW1 转换为ON再等到50B灯亮之后，将 DIPSW1转换OFF。
5、 阶高测定完后，按 MODE RESET复位。
6、 最后做一次故障清除。
四、启动舒适感的调整
1、60m/min 15人乘以下使用 WD0%勺启动补偿调整方
法
a：先将轿厢下设有 20%和110%的微动开关调整精确。
b :载重20%以下，再拨 DIP SW1 ON用资料检索器
输入MODE33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大 '
向上运转补偿调整
.反转61B0、61B1调小」 「飞出61B2、61B3调小、
向下运转补偿调整 反转61B2、61B3调大
例: 20%^下下行启动反转补偿调整

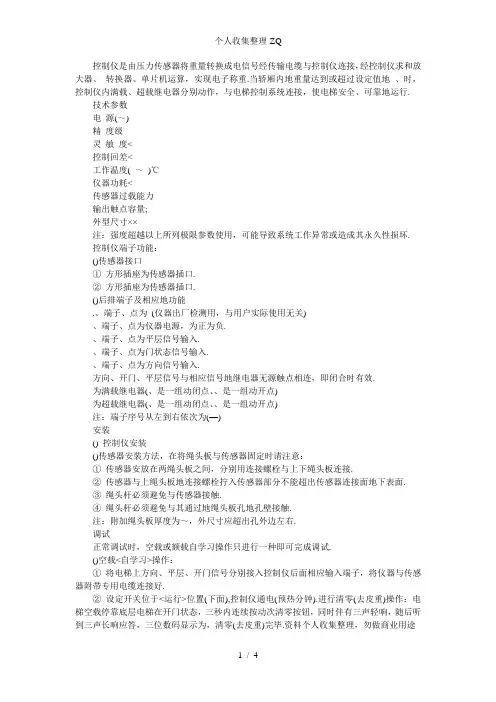

电梯称重装置调试手册
