(3份试卷汇总)2019-2020学年天津市滨海新区物理九年级(上)期末达标检测模拟试题
九年级上学期物理期末试卷 注意事项： 1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。 2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。 3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。 4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题 1．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如
图所示。其中各个设备的特征是（ ）
A．电能表上可以直接读出应该交的电费 B．空气开关的作用与保险丝作用完全相同 C．三线插座正中间的插孔应该接三脚插头的最长那只脚 D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地 2．一台柴油机，一定质量的柴油完全燃烧时，放出了7.5×108J的热量，其中有4.5×108J的能量以各种形式损失掉了，可知该柴油机的效率是（ ） A．30% B．40% C．48% D．60% 3．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．L1不亮 D．L2的灯丝烧断 4．在物理实验中，为了减小误差或寻找普遍规律，需要进行多次实验．下列实验中属于减小误差的是（ ） A．在“探究导体电阻与长度的关系”时，改变接入导体的长度，多次实验 B．在“探究杠杆的平衡条件”时，改变动力（臂）和阻力（臂），多次实验 C．在“探究电流与电阻的关系”时，改变定值电阻的阻值，多次实验 D．在“测量定值电阻阻值的实验”中，改变定值电阻两端电压，多次实验 5．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．实验现象表明
A．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越长，这个电阻产生的热量越多 B．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多 C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越多 D．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多 6．在用伏安法测未知电阻Rx时，如果缺少电流表或电压表，可以通过增加一个定值电阻R1和开关来解决，下面的四种方案中不能测出Rx的是【 】
A． B．
C． D． 7．下列说法正确的是（ ） A．0℃的物体没有内能 B．夏天，广场上的石凳被晒得发烫是热传递 C．物体温度升高,一定吸收了热量 D．内能大的物体温度一定高 8．小丽通过实验测量小灯泡L的电功率，她按如图所示的电路图连接好电路，选用的电源电压为3V且保持不变。闭合开关S，发现电流表无示数，而电压表的示数接近3V，由此判断电路出现的故障可能是（ ）
A．滑动变阻器短路 B．滑动变阻器断路 C．小灯泡L断路 D．小灯泡L短路 9．甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是 A．甲灯灯丝比乙灯灯丝粗 B．两灯都正常发光时，甲灯消耗的电能较少 C．两灯都正常发光时，甲灯电阻小于乙灯电阻 D．两灯串联后，接在220V电路中，甲灯比乙灯亮 10．一度电可以供一盏“220V 100W”的灯大约工作几小时： A．0.01h B．0.45h C．2.2h D．10h 11．为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路 图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）。现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是
A． B．
C． D． 12．同为“220V 40W”的电灯、电扇、电烙铁都正常工作5min，它们产生的热量 A．电灯最多 B．电烙铁最多 C．电扇最多 D．一样多 二、填空题 13．标有“6V 6W”、“6V 1．5W”字样的灯Ll和L2，串联接在6V的电源上，设灯丝的电阻不变，则灯Ll和L2的电流之比是 ，实际功率之比又是 。
14．现代社会中汽车是一种重要的交通工具,很多汽车使用的发动机是四冲程汽油机,在它工作的过程中,____冲程将机械能转化为内能,这是通过________方式改变了缸内气体的内能。为了降低汽缸体的温度,汽缸外有一个水箱体,使汽缸被水包围着,这是通过_________的方式减少汽缸内能的。 15．如图电路中，若使L1、L2并联，则甲接________ ，乙接________ 表，丙接________ 表．
16．如图所示，R1＝4Ω，R2＝6Ω，把它们并联在U＝3V的电路中，通电30s，电阻R1、R2总共消耗的电能为_____J。
17．如图所示，是A、B两种燃料完全燃烧释放的热量Q与其质量m的关系图，从图中可看出A燃料的热值_____B燃料的热值（选填：“大于“、”小于”或“等于”）．在标准大气压下，若一定质量的B燃料完全燃烧释放的热量为4.9×106J，其中有60%的热量被质量为10kg、初始温度为18℃的水吸收，c水＝4.2×103J/（kg•℃），则水的温度将升高_____℃。 18．如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片。那么，甲表是_____（选填“电流表”、“电压表”或“两种表都可以”），电阻R0的作用是_____。闭合开关S，秤盘内不放物体时，电子秤刻度表甲示数为_____。
三、实验题 19．(7分)小红按图甲所示的电路探究电阻上的电流跟两端电压的关系。
（1）根据图甲，将图乙中的实物电路连接好，要求变阻器滑片向右移动时，电流表的示数变小； （2）连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为3V，则电路中出现的故障可能是_______________； （3）排除故障后，调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是_______________； （4）现将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测出该小灯泡的额定功率，则原实验器材中必须改动的是_______________； （5）经检查无误后，闭合开关，调节变阻器的滑片使小灯泡正常发光，电流表示数如图丙所示，则此时流过灯泡的电流是_________A，灯泡的额定功率是___________W。（结果保留两位小数） 20．小亮同学做“测量小灯泡的电功率”实验时所用器材有电源电压为6 V的电源、额定电压为2.5 V的小灯泡(小灯泡的额定功率小于1W）、滑动变阻器（规格为“50Ω 1A”）以及符合实验要求的电表、开关和导线，图甲是小亮同学没有连接完整的电路。
(1)本实验的原理是：____。 (2)请你用笔代替导线，将图甲的电路连接完整。
U/V 0.5 1.0 1.5 2.0 2.5 3.0 I/A 0.14 0.24 0.34 0.44 0.54 0.64 (3)小亮同学连接好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则故障可能是 _________（写出一种即可）。 (4)小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视（____） A.小灯泡亮度 B.电压表示数 C.电流表示数 D.滑动变阻器滑片 (5)小亮同学移动滑动变阻器的滑片P到某处时，电压表的示数为2.2 V时，要测量小灯泡的额定功率时，应将滑片P同______（选填“A”或“B”）端移动。当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为______W，此时小灯泡的电阻为_______Ω。该实验中滑动变阻器除了保护电路外，还有________的作用。 (6)小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表的示数始终如图丙所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数。若不更换其他器材，为了能够完成实验，更换的电阻值不能大于_____Ω。 21．在“探究影响电流热效应的因素”的实验中。
（1）如图甲所示，将一段电阻丝R浸没在一定质量的煤油中，通电时电阻丝产生的热量被液体吸收，因此，我们可以通过________来比较电阻丝产生热量的多少。 （2）小明利用如图乙所示的电路来探究电流产生的热量与电流大小的关系，能否进行探究？________，理由是________。 （3）在研究电流产生的热量与电阻大小的关系时，应将两段阻值________的电阻丝R1、R2分别浸没在质量________（以上两空均选填“相同”或“不同”）的两瓶煤油中，并将它们________联接入合理的电路中，通电一段时间后比较。 22．小阳在实验室里见到如图甲所示的两盏白炽灯泡．灯上面的铭牌如图乙所示．小阳想：额定功率大的白炽灯肯定更亮一些．实验桌上有如下器材：满足实验要求的电源一个，“220V40W”的灯泡1L和“220V60W”的灯泡2L各一个，开关一个，导线若干．请你利用所学知识，只利用以上器材设计一个实验，证明小阳的想法是错误的．（1）在下边方框中画出实验电路图．（2）简述实验现象并进行说明．
23．小林同学在学习了“伏安法测电功率”的知识后，设计了一个定值电阻的功率能从“0到最大功率”连续变化的电路。电路如图甲所示：
天津市滨海新区九年级上学期物理期末考试试卷
天津市滨海新区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共18题；共36分)1. （2分）(2018·安徽模拟) 分子动能是指物体内所有分子做无规则热运动时而具有的动能总和。
为了帮助同学们理解“分子动能”的概念，老师做了如下类比：“运动的篮球具有动能，动能的大小与篮球的质量和篮球运动的速度有关；类似的，运动的分子也具有动能，分子动能也与分子的质量、分子运动的速度有关。
”根据老师的类比，对于某一物体来说，能够直观反应分子动能大小的宏观物理量是（）A . 物体的温度B . 物体的体积C . 物体的状态D . 物体的运动速度2. （2分） (2017九上·深圳期中) 关于温度、热量和内能，下列说法正确的是（）A . 温度高的物体内能一定大，温度低的物体内能一定小B . 只要温度不变，物体的内能就一定不变C . 内能小的物体也可能将热量传递给内能大的物体D . 温度高的物体分子运动剧烈，物体的温度越高，所含热量越多3. （2分） (2019九下·万州月考) 关于下列热学知识，描述中正确的是（）A . 对物体做功，物体的内能变大B . 燃料如果不能完全燃烧，其热值会变小C . 物体吸收热量与c、m和三因素无关D . 水凝固成冰后的比热容不变4. （2分）(2020·滨海模拟) 现代的热机广泛使用在汽车、火车、轮船、飞机、火箭上。
下列有关热机的说法正确的是（）①柴油机汽缸顶部是喷油嘴，吸气冲程吸入的是空气②热机的工作原理是将内能转化为机械能③内燃机压缩冲程时内能增大，温度升高④热机效率可以达到100%A . ①②③B . ②③④C . ①③④D . ①②④5. （2分） (2017九上·番禺期中) 下面叙述中不正确的是（）A . 某物体温度升高吸收的热量，跟温度降低放出的热量相等B . 质量相等的不同物质升高相同的温度，吸收的热量一般不相等C . 热量是机械能改变的量度D . 冷水和热水的比热容相同6. （2分）(2019·昆明) 下列说法中正确的是（）A . 绝缘体就是绝对不导电B . “花香四溢”是分子的扩散现象C . X光不是电磁波D . 质子不带电7. （2分） (2017九上·江津期中) 对式子R=U/I的理解，下面的说法中正确的是（）A . 导体的电阻跟它两端的电压成正比B . 导体的电阻跟通过它的电流强度成反比C . 导体的电阻跟它两端的电压和通过它的电流强度无关D . 加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零8. （2分）(2018·临沂) 如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）A . 通过电阻R1的电流为0.5AB . 电源电压为5VC . 电阻R1的阻值为15ΩD . 若断开开关S2 ，电流表A1示数变大9. （2分）能正确描述电阻一定时，电流随电压变化的图象是（）A .B .C .D .10. （2分） (2017九上·北京期中) 燃烧煤炭易造成环境污染，氢是一种自然界中储量巨大的清洁能源．已知：无烟煤的热值是3.4×107J/kg，氢的热值是1.4×108J/kg．下列说法正确的是（）A . 燃烧1kg的无烟煤，放出的热量为3.4×107JB . 完全燃烧1kg的氢，放出的热量为1.4×108 J/kgC . 1kg的氢和无烟煤均完全燃烧，氢放出的热量为无烟煤的四倍以上D . 氢和无烟煤均完全燃烧，放出相同的热量，氢的质量为无烟煤的两倍以上11. （2分）将2Ω和4Ω的电阻串联后接人电路，已知2Ω电阻通过的电流是0.5A，则4Ω电阻上的电压和电流分别为：（）A . 1 V、0.5 A；B . 2 V、0.5 A；C . 2 V、1 A；D . 0.5 V、1 A。
(4份试卷汇总)2019-2020学年天津市和平区物理九年级(上)期末综合测试模拟试题
九年级上学期物理期末试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．下列现象或事例中，利用做功使物体内能增加的是（）A．人们在太阳光下取暖B．向手上哈气能使手变暖C．汽油机的压缩冲程D．水烧开时壶盖被水蒸气顶起来2．小军和姐姐一起去买电饭煲，当他们选择某一品牌的电饭煲时，发现有800W和1200W两种功率可选，如图是他们针对买哪一款更省电的问题出现的不同意见．在将相同质量的水升高相同的温度的前提下，下列说法正确的是A．不考虑热损失，800W和1200W消耗电能一样多B．考虑热损失，800W的消耗电能一定较少C．因为1200W的电饭煲功率较大，则消耗的电能一定较多D．虽然800W的电饭煲功率较小，但消耗电能不一定慢3．一台单缸4冲程柴油机飞轮的转速是1800r/min，则柴油机每秒（）A．完成30个冲程，做功30次B．完成60个冲程，做功60次C．完成60个冲程，做功15次D．完成120个冲程，做功30次4．关于光现象，下列说法错误的是A．由于紫外线有荧光效应，常常用紫外线来鉴别真伪B．电视机遥控器通过红外线遥控电视C．看到河水变浅，是因为光发生了折射现象D．光在同种介质中一定沿直线传播5．如图所示，L是电磁铁，在L正上方用弹簧悬挂一条形磁铁，设电源电压不变，闭合电键S待电磁铁稳定后当滑动变阻器R的滑片由上向下缓缓地滑动过程中，弹簧的长度将A．先变短后变长 B．先变长后变短 C．变短 D．变长6．家庭电路中的保险丝熔断了，以下原因中不可能的A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰7．电阻R1＝20Ω和R2＝30Ω串联在电路中，经过相同时间它们产生的热量之比为A．1︰1 B．3︰2 C．4︰9 D．2︰38．如图，小聪用力将水平地面上的箱子拉走了；小明用力推箱子，但没有推动。
2019-2020学年天津市部分区九年级第一学期期末物理试卷(Word版)
2019-2020 学年天津市部分九年级第一学期期末考试物理试卷一、单项选择题（本大题共10 小题，每小题2 分，共30 分。
每小题的选项中只有一项最符合题意.选对的3 分，选错或不选的得0 分。
）1.图中所举各事例中，属于热传递改变物体内能的是2.沿海地区与内陆地区相比昼夜温差较小，其主要原因是海水比沙石具有较大的A.内能B.比热容C.密度D.热量3.下图为内燃机四个冲程的示意图，其中将内能转化为机械能的冲程是4.下列说法符合实际的是A.手电筒的功率是40 WB.家用电冰箱工作电流约10 mAC.一节干电池的电压为1.5 VD.一节铅蓄电池的电压为220 V5.A、B 是同种材料制成的导线，它们的横截面积相等，A 的长度是B 的两倍。
两导体的电阻R A、R B 相比较A.R A>R BB. R A<R BC. R A=R BD.无法判断6.如图甲所示，用丝绸摩擦后的玻璃棒接触验电器A，A 的张角张开，B 不带电。
用有绝缘柄的金属棒把验电器A、B 两金属球连接起来的瞬间（如图乙所示），金属棒中A.电流方向由B 到AB.电流方向由A 到BC.有电流但方向无法确定D.始终无电流7.如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来。
引起电流过大的原因是A.电路中电压过低B.输电线电阻过小C.电路中用电器的总电阻过大D.电路中用电器的总功率过大8.图中磁体两极间磁感线的画法正确的是9.某电焊机输出电压40V、输出功率2000W。
各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。
从安全角度考虑，应选择作为该电焊机的输出线的导线规格是A. 2.5mm2B. 4mm2C. 6mm2D.10mm210.如图所示，电源电压保持不变，开关S 闭合后，灯L1、L2 都能正常工作，V1、V2 的示数之比是2：5，则L1、L2 两灯的功率之比为A.2:3B.3:2C.2:5D.5:2二、多项选择题（本大题共3 小题，每小题3 分，共9 分。

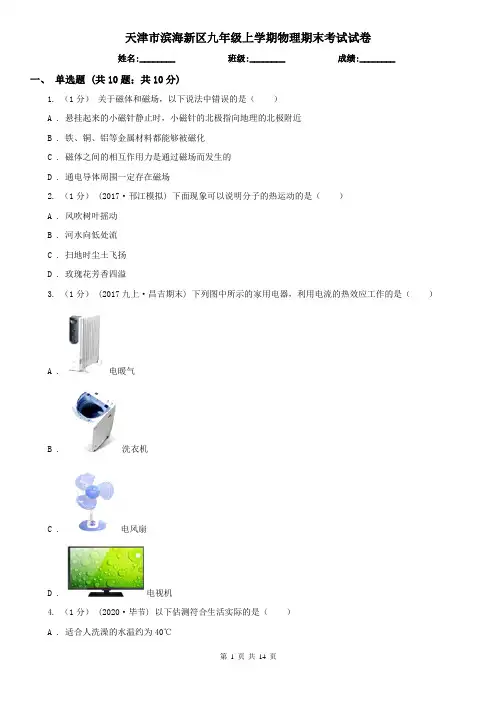

天津市滨海新区九年级上学期物理期末考试试卷
天津市滨海新区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共10分)1. （1分）关于磁体和磁场，以下说法中错误的是（）A . 悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近B . 铁、铜、铝等金属材料都能够被磁化C . 磁体之间的相互作用力是通过磁场而发生的D . 通电导体周围一定存在磁场2. （1分）(2017·邗江模拟) 下面现象可以说明分子的热运动的是（）A . 风吹树叶摇动B . 河水向低处流C . 扫地时尘土飞扬D . 玫瑰花芳香四溢3. （1分） (2017九上·昌吉期末) 下列图中所示的家用电器，利用电流的热效应工作的是（）A . 电暖气B . 洗衣机C . 电风扇D . 电视机4. （1分）(2020·毕节) 以下估测符合生活实际的是（）A . 适合人洗澡的水温约为40℃B . 一张纸的厚度约为1cmC . 一盏小台灯的功率约为1000WD . 一瓶普通矿泉水的质量约为50g5. （1分） (2018九上·洛阳月考) 由同种物质组成的甲乙两物体，已知它们的质量之比为1：2，甲的温度升高了50℃，乙的温度升高了40℃，那么两物体吸收的热量之比为（）A . 1：1B . 1：2C . 5：8D . 8：56. （1分）下列操作中符合安全用电的是（）A . 可以用铜丝代替保险丝B . 使用电冰箱时要接到三孔插座上C . 发现有人触电，立即用手把人拉开D . 家庭电路中，使用绝缘层破损的导线7. （1分）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A .B .C .D .8. （1分） (2018九上·宜兴期中) 在图示的电路中，若要使L1和L2两灯组成并联电路，开关的断开与闭合情况应是（）A . S1、S2断开，S3闭合B . S1、S2闭合，S3断开C . S1、S2、S3都闭合D . S2、S3闭合，S1断开9. （1分） (2015九上·重庆期末) 如图所示电路中，电源电压保持不变，灯泡L1、L2的额定功率相同，它们的额定电压U1＜U2 ，灯丝电阻的变化忽略不计，当S1闭合，S2断开，滑片P在滑动变阻器R的中点时，灯泡L1恰好正常发光，下列判断正确的是（）A . 灯泡L1的电阻大于L2的电阻B . S1闭合S2断开时，若滑片P向右端滑动，电流表示数将变大，电压表示数将变小C . S1闭合S2断开时，若滑片P移到最右端，则此时L1的额定电功率将变小D . 若保存滑片不动，断开S1闭合S2 ，则L2也可能正常发光10. （1分）(2018·高淳模拟) 在图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．只闭合开关 S和S1 ，将滑动变阻器的滑片P从a端移动至b端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示．闭合开关S、S1和S2 ，将滑动变阻器的滑片P移到b端时小灯泡正常发光，此时电流表的示数为0.8A．以下说法错误的是（）A . 小灯泡的额定功率为4.8WB . 定值电阻R1的阻值为10ΩC . 电源电压为6VD . 滑动变阻器的最大阻值为20Ω二、填空题 (共8题；共8分)11. （1分）如图所示，小明从滑梯上滑下的过程中臀部发热了，这说明通过________的方式可以改变物体的内能；在下滑的过程中，他的重力势能________（选填“减少”、“增大”或“不变”）12. （1分）(2018·莘县模拟) 电磁感应现象是英国物理学家________首先发现的．探究这个现象应选用如图中________(甲/乙)所示的装置进行实验．利用电磁感应现象可以制成________，实现机械能转化为电能．13. （1分）正确读数（1）电压表________ （2）电流表________ （3）电能表________14. （1分）(2012·南宁) 家庭电路中，电视机与电冰箱是________联连接的，对人体安全的电压是不高于________ V．15. （1分）(2017·余庆模拟) 在如图所示电路中，电源电压保持不变，灯L标有“4V 1.6W'字样．闭合开关S，当滑片P置于滑动变阻器的c点时，Rab=4Rac ，灯L正常发光，20s内电流对滑动变阻器做功为16J，若灯L的电阻保持不变，则滑动变阻器R的最大阻值为________Ω；滑片P 在b端时电压表的示数为U1；将滑片置于变阻器的某一位置d时（图中未画出），电压表示数为U2 ，且U1：U2=8：5，则P置于d时灯L实际消耗的电功率是________．16. （1分）(2018·衡阳) 某品牌电饭煲的工作原理如图甲所示，图乙为它的部分参数.如将开关S闭合，则电饭煲处于________（选填“加热”或“保温”）状态，其中电阻R1: R2=________。

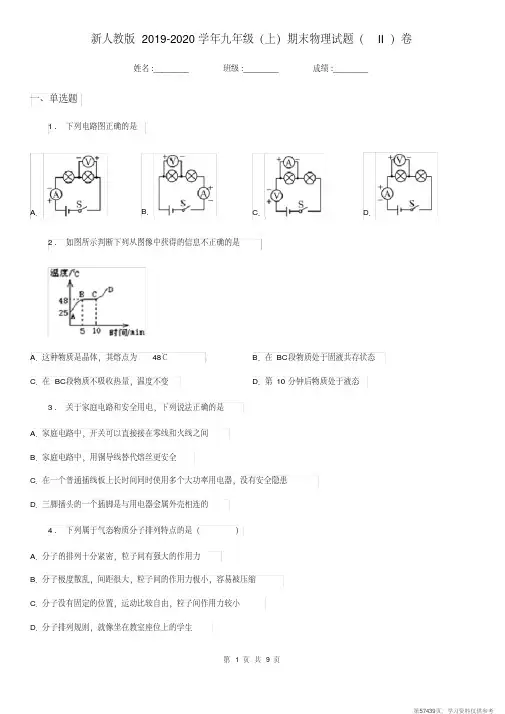

新人教版2019-2020学年九年级(上)期末物理试题(II)卷(模拟)
第 1 页 共 9 页 新人教版2019-2020学年九年级（上）期末物理试题（II）卷 姓名:________ 班级:________ 成绩:________ 一、单选题 1 . 下列电路图正确的是
A． B． C． D．
2 . 如图所示判断下列从图像中获得的信息不正确的是
A．这种物质是晶体，其熔点为48℃ B．在BC段物质处于固液共存状态 C．在BC段物质不吸收热量，温度不变 D．第10分钟后物质处于液态 3 . 关于家庭电路和安全用电，下列说法正确的是 A．家庭电路中，开关可以直接接在零线和火线之间 B．家庭电路中，用铜导线替代熔丝更安全 C．在一个普通插线板上长时间同时使用多个大功率用电器，没有安全隐患 D．三脚插头的一个插脚是与用电器金属外壳相连的 4 . 下列属于气态物质分子排列特点的是（ ） A．分子的排列十分紧密，粒子间有强大的作用力 B．分子极度散乱，间距很大，粒子间的作用力极小，容易被压缩 C．分子没有固定的位置，运动比较自由，粒子间作用力较小 D．分子排列规则，就像坐在教室座位上的学生 第 2 页 共 9 页
5 . “赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。下列对古诗文中涉及物态变化的解释错误的是
A．“云想衣裳花想容，春风拂槛露华浓”——露的形成是汽化 B．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝华 C．“夜来城外一尺雪，晓驾炭车辗冰辙”——冰的形成是凝固 D．“春蚕到死丝方尽，蜡炬成灰泪始干”——蜡炬成泪是熔化 6 . 如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是
A．灯泡L变亮，电压表V1的示数不变 B．灯泡L变亮，电压表V2的示数变小 C．电流表A的示数变小，电压表V2的示数变大 D．电流表A的示数变小，电压表V1的示数变大 7 . 关于如图所示的四幅图，下面说法不正确的是（ ）
(精品文档)新人教版2019-2020学年九年级(上)期末物理试题(II)卷(模拟)
第 2页 共 9页
第57440页，学习资料仅供参考
A．这个电热水器正常工作时的电流是 10A B．这个电热水器正常工作时的电阻为 484 Ω C．这个电热水器正常工作时的电压是 220 V D．这个电热水器正常工作 0.5 h 消耗电能为 1.8 ×106J
约为 10Ω 的小灯泡， 电流表、 电压表、 开关各一个， 导线若干。 滑动变阻器规格有“ 10Ω、 1A”、 “50Ω、 1.5A”）
两个
（ 1）图是小明连接的部分实物图，请你用笔画线代替导线，将实物图连接完整
__________ 。
（ 2）选用滑动变阻器的规格为 _____。
（ 3）检查电路连接无误后，将滑动变阻器的滑片置于
_____来改变电阻的。关于电位器上电阻丝的材
料应该选用 _____（选填“铜丝”或“镍铬合金丝”）
三、实验题
16 . 物理实验课上，同学们分了若干小组做“探究冰熔化时温度的变化规律”和“探究水沸腾时温度变化的 特点”两个实验：
（ 1）实验甲小组的小聪同学在烧杯中加入碎冰，等冰熔化成水再进行加热直至沸腾．在此过程中他通过测量
L 的额定功率。
已知小灯泡 L 正常工作的电流为 0.2A ，电源电压为 6V，定值电阻 R0 的阻值为 5Ω，请你将实验步骤补充完整。
①开关 S 接 a，调节 R1的滑片，使电流表的示数为 _____A，此时小灯泡正常发光。
②开关 S 接 b，使 R1 的滑片 _____（填“向左移”、“向右移”或“保持不动”） ，此时电流表的示数为 0.6A ， 则 R1 接入电路的阻值为 _____，然后将 R1的滑片滑到最 _____（填“左”或“右”） 端，此时电流表的示数为 0.4A ， 则 R1 的最大阻值为 _____Ω。
