(完整版)交变电流教学设计
物理学科多媒体教学设计
课题： §５.１交变电流( 选修３－２)
课型： 探 究 课
设计： 李传亮
1 ［课题］： §５.１交变电流 （选修３－２）
［课型］： 探究课
［教学设计说明］：
交变电流是生产和生活中最常用到的电流，而正弦式电流又是其中最简单和最基本的形式．正弦电流产生的原理是基于电磁感应的基本规律，本章是前一章的延续和发展，是电磁感应的具体应用．本节知识是全章知识的理论基础．本节内容有承上启下的作用．
本节课的演示实验：手摇发电机发电，观察小灯珠的发光情况，用发光二极管观察电流方向、以及用灯丝的颤抖说明电流方向的变化．
在分析交流电的产生过程，则主要引导学生运用楞次定律、法拉第电磁感应定律这些基本原理解决新情境下的问题，弄清楚几个主要的问题：如磁通量与磁通量的变化；电流的最大位置与最小位置；中性面的概念．
在分析正弦式交变电流的规律时，则是根据各个时刻线圈平面所在的位置，配合多媒体演示，引导学生自己导出正弦式电流的瞬时值的表达式．培养学生的用数学知识解决物理问题的能力与思维．
在学习完主要内容后，指出交变电不仅仅是正弦式交变电流，除此以外还有其他形式的交变电流．同时请学生自己去学习交流发电机的种类．
在作业布置中，不但回顾本节课的主要内容，同时还布置了课后的练习，以极一篇小文章．其目的是让学生关注社会的发展，培养他们社会责任感，以及努力学习，服务人类的热情与理想．
［教学三维目标］：
1．知识与技能：
⑴知道交变电流是生产和生活中最常用到的电流，而正弦式电流又是最简单和最基本的交变电流．
⑵初步认识交变电流的特点与规律，能够运用电磁感应的基本知识分析其产生过程．
⑶初步理解正弦电流、中性面、瞬时值与最大值，能够运用数学图象来描述正弦式电流．
2．过程与方法
⑴观察手摇发电机产生的电流（小灯珠发光强弱的变化、电流表指针偏转方向的变化、二极管发光的变化）．
⑵运用电磁感应基本知识、分析一个周期内交变电流的变化规律．
⑶通过推导一个周期内交变电流的瞬时值表达式，建立正弦交变电流随时间变化的图象、知道交流电流在什么时刻达到最大值，在什么位置改变方向．
3．情感、态度与价值观
感受交变电流在生活、生产中的广泛运用，激发学生学习的热情．体会数学函数与图象在物理知识上广泛运用，感受运用数学知识在推导物理规律过程中所带来的愉悦感
［教学重点］：运用电磁感应的基本知识，配合相应的演示实验，分析交变电流的产生过程，认识交变电流的特点及其规律 ．
［教学难点］：运用楞次定律、法拉第电磁感应定律这些基本原理解决新情境下的问题，以及运用数学图象对物理量随时间变化的情况进行描述，深入理解交变电流的产生过程及其规律与特点．
2 ［教具与辅助设备］：手摇发电机、小灯珠、演示电流表、示波器、发光二极管（２只）、导线若干、15W的白炽灯泡（含灯头、电线、插头）、蹄形磁铁
［教学思路］：演示实验——现象解释——概念阐述与辨析——问题思考与讨论——结论汇报与交流——公式推导与练习
［教学课时］：1课时
教学过程：
［引言］：穿过闭合电路的磁通量发生变化时，产生感应电流，而磁通量变化的方式不同，产生的感应电流也不同，感应电流可以是恒定的，可以是变化的，可以是周期性变化的，本节我们将研究一种十分重要的周期性变化的电流——正弦交变电流．
从本节课开始，我们开始学习交变电流。
学生、教师活动 设计思想与目标
学生活动评价
［引入新课］：
将白炽灯泡点亮。
请两位同学上来观察灯丝在蹄形磁铁内外的运动情况，并告诉班级所有的同学。
用实物投影将灯丝的运动情况投影到幕上。
全体同学试图对以上现象进行解释。 从感性认识的层面接触交变电流，激发学生的学习兴趣，引起学生的思考。
其中可能会有同学提出灯丝的颤动是因为交流电的原因，要加以肯定。
［进行新课］：
［板书（投影）］：§5—１交变电流
［演示实验（或视频）］：
用两节干电池给小灯珠供电，同时用手摇发电机连接小灯珠，摇动发电机，观察两种情况下小灯珠的发光情况．（全景图和局部图）
［问题］：小灯珠不闪烁与小灯珠的闪烁，说明了什么问题？
［演示实验（或视频、动画）］：
用电压表测干电池两极电压，同
时将手摇发电机连接电压计，摇
动发电机，观察两种情况下电表
指针的摆动情况．
［问题］：电表指针不摆动与电表
指针左右摆动，说明了什么问题？
［演示实验（或视频）］：
手摇发电机连接两个发光二极管（说明：单向导电），摇动发电机，观擦二极管发光情况．
由现象直观感受直流电与交变电流的区别。初步认识交变电流有大小和方向的变化，激发学生的学习热情，为后续的学习建立感性认识。
3
［问题］：二极管轮流发光说明什么问题？
以上三个问题均由学生观察、比较、思考与讨论后回答。教师可适当提示与点拨。
［实验（投影照片）］：直流电的波形与正弦式电流的波形
请学生比较两种波形的不同，由学生发言。
［板书（投影）］：一、交变电流
1．方向不随时间变化的电流称为直流
举例：电池供给小灯泡的电流
２．交变电流：大小和方向都随时间做周期性变化的电流
举例：家庭电路中的电流．（说明交变电流是生活中常见的） 从理性认识的层面接触交变电流，激发学生的学习兴趣，引起学生对直流电与交变电流描述方式的的思考。
肯定学生的观察与总结。
说明生活与学习上的联系，初步形成实践对理论的支持。
［比较］：
由同学们根据交变电流的定义来予以辨别与区分。对每个发言同学的认识，要让其充分陈述其观点形成的理由。 强调交变电流的方向随时间做周期性的变化。
对于陈述过程中能否抓住电流的方向在做周期性变化来评价学生对概念的理解与应用能力。
［问题］：交变电流是如可产生的呢？是哪两种形式的能量之间的相互转化？
首先我们来观察一下交流发电机的示意图（见教材P32—图5.31）
结构：形成磁场的磁极、矩形线圈、金属滑环、电刷
将手摇发电机通过实物投影到幕上（或每一小组一个手摇发电机）观察认识各部分结构。
此部分的问题是本节课的重点内容：认识正弦式交变电流的产生、最大值、瞬时值表达式、中性面、发电机的结构等。此部分内容讨论要细致、认识要到Ａ Ｂ Ｃ Ｄ Ｅ Ｆ I
０ t I
０ t
4
将手摇发电机与示波器连接，匀速摇动、观察其波形。
［问题１］：线圈在什么位置时，通过线圈的磁通量最大？在什么位置时，通过线圈的磁通量最小？
［问题２］：在线圈转动过程中，线圈中的磁通量是否会发生变化？如何变化？
［问题３］：线圈在什么位置时，磁通量变化最快？在什么位置时，磁通量变化最慢？
（磁通量值最大时变化最慢、磁通量最小时变化最快可通过作等时间间隔的磁通量变化与所用时间的比值来比较；也可以用导体棒在各个位置切割磁感线的有效速度（垂直于磁感应强度方向的速度分量）来比较磁通量的变化的快慢）
以线圈平面从中性面开始每转过30°为例，比较在相同时间内磁通量变化的值来归纳线圈平面在什么位置上磁通量变化最快？什么位置变化最慢？由学生观察与讨论后得出。
（上图做好图片后投影到幕上由全班同学全体分析与讨论：提示学生：穿过线圈平面磁通量是由线圈平面有效面积的变化而引起的。）
［问题４］：线圈在什么位置感应电动势最大？在什么位置时感应电动势最小？
［问题５］：该图中在线圈由甲到乙的过程中，ＡＢ边中的电流向什么方向？ＣＤ边中的电流向什么方向？
［问题６］：该图中在线圈由丙到丁的过程中，ＡＢ边中的电流向什么方向？ＣＤ边中的电流向什么方向？
［问题７］：线圈在什么位置时没有电流？在什么位置时电流最大？
［问题８］：大致画出通过电流表的电流随时间变化的曲线（规定电流方向的正、负）．在横坐标上标出线圈到达甲、乙、丙、丁几个位置时对应的时刻． 位、理解要清楚。对后面正弦式交变电流瞬时值表达式的得出与理解非常重要意义。
充分理解磁通量的值与磁通量变化的快慢并且运用法拉第电磁感应定律来判断感应电动势的最大值与最小值及其相应的位置，对理解交变电流的值周期性变化非常重要。
此部分问题意在解决学生对交变电流方向的周期性变化，为进一步理解交变电流方向的周期性与下一步描绘电流——时间的图象作铺垫。
粗略描绘一个
5 将同学们画出的典型图象通过实物投影展示出来（包括画得理想的与有偏差的图象），由全班同学来发表自己的看法。最后形成一个共识。在此过程中，老师要给予恰当的引导。
［观察动画］：
给出图象，形成共识：
［问题９］：为什么需要电刷与铜环？
以上９个问题要请同学们充分思考与讨论后总结回答。
［板书（投影）］：二、交变电流的产生
１．线圈在匀速转动过程中，通过线圈的磁通量会发生周期性的变化
２．当线圈平面处于与匀强磁场垂直的位置时，通过线圈的磁通量最大——该位置称为中性面，此时磁通量变化最慢，此时电路中的电流为０，电流在此时刻前与此时刻后的方向不同．
３．当线圈平面处于与匀强磁场平行的位置时，通过线圈的磁通量值最小，为０．此时磁通量变化最快，此时电路中的电流最大． 转动周期内电流——时间的图象是理解正弦式交变电流以及其瞬时值的表达式的重要前提。
讨论电刷与铜环的作用，了解正弦交变发电机的结构。说明产生交变电流的可行性。
对于此部分问题的分析、讨论、总结与汇报、积极参与者予以表扬、鼓励他们相互之间的讨论与辨析、在相互交流中逐渐形成清析的认识。同时，引导同学们体会合作与交流的重要意义。
［板书（投影）］：三、交变电流变化的规律
交变电流的产生和描述 经典教案
1 交变电流的产生和描述
知识点一 交变电流、交变电流的图象
1．交变电流
(1)定义：大小和方向都随时间做周期性变化的电流．
(2)按正弦规律变化的交变电流叫正弦式交变电流．
2．正弦式交变电流的产生和图象
(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．
(2)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．如图甲、乙、丙所示．
知识点二 正弦式交变电流的函数表达式、峰值和有效值
1．周期和频率
(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝2πω.
(2)频率(f)：交变电流在1 s内完成周期性变化的次数．单位是赫兹(Hz)．
(3)周期和频率的关系：T＝1f或f＝1T.
2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)
(1)电动势e随时间变化的规律：e＝Emsinωt.
(2)负载两端的电压u随时间变化的规律：u＝Umsinωt.
(3)电流i随时间变化的规律：i＝Imsinωt.其中ω等于线圈转动的角速度，Em＝nBSω.
3．交变电流的瞬时值、峰值、有效值
(1)瞬时值：交变电流某一时刻的值，是时间的函数．
(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值．
(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦式交变电流，其有效值和峰值的关系为：E＝Em2，U＝Um2，I＝Im2.
【 基础自测】
1．匀强磁场中有一长方形闭合导线框，分别以相同的角速度绕图a、b、c、d所示的固定转轴旋转，用Ia、Ib、Ic、Id表示四种情况下线框中电流的有效值，则( D ) 2
A．Ia>Id B．Ia>Ib
C．Ib>Ic D．Ic＝Id
解析：由题意可知，无论转轴在中心，还是在一边，还是在其他位置，转动切割磁感线的线框面积不变，根据Em＝nBSω，知线框感应电动势的最大值是相同的，因此四种情况下，线框产生感应电动势的瞬时表达式相同，即为e＝Emsinωt，由闭合电路欧姆定律可知，感应电流瞬时表达式也相同，即为i＝Imsinωt，则感应电流的最大值Im、感应电流的有效值Im2均相同，故D项正确，A、B、C项错误．
3交变电流 教学设计说课稿 大单元教学设计说课稿 高中物理人教版(2019)选择性必修第二册
大单元教学设计说课稿《3.1 交变电流》
一、教材分析
①本节课主要介绍交变电流的基本概念、特点和类型，为后续学习交变电流的相关知识打下基础。
②教材突出了交变电流在现代电力系统中的重要地位，让学生认识到交变电流的广泛应用。
③本课程涉及到数学知识，如正弦函数、平均值等，需要学生具备一定的数学基础。
④教材通过实例和实验，使学生更好地理解交变电流的概念和特点。
二、学情分析
①学生已掌握直流电流的基本知识，具备一定的物理学基础，有利于学习交变电流的相关知识。
②学生对交变电流的概念和应用场景有一定了解，但尚未形成系统化的知识体系。
③学生对于涉及数学知识的部分可能存在困惑，需要教师引导和解答。
④学生的实验操作能力有待提高，需要在实验环节加强指导和训练。
三、核心素养
1.物理观念
①培养学生理解交变电流的基本概念和特点，明确其与直流电流的区别。
②使学生了解交变电流在现代电力系统中的重要作用，认识到交变电流的广泛应用。
③引导学生探究交变电流的类型，如正弦交变电流、方波交变电流等。
2.科学思维
①教导学生运用数学知识分析交变电流的特点，如正弦函数、平均值等。
②培养学生运用物理原理分析交变电流的产生和传输过程。
③引导学生通过比较直流电流和交变电流，理解二者的优缺点。
3.科学探究
①鼓励学生通过实验探究交变电流的产生和特点，培养动手能力。
②指导学生设计实验方案，比较不同类型交变电流的特点。
③引导学生关注交变电流在生活中的应用，培养学生的实际问题解决能力。
4.科学态度与责任
①培养学生积极探究交变电流现象的精神，形成主动学习的态度。
②教导学生遵循科学方法和实验规范，培养学生的科学精神和实验安全意识。
③鼓励学生关注电能的节约使用和可持续发展，培养社会责任感。
四、教学重难点
1.重点
①理解交变电流的基本概念和特点，掌握其与直流电流的区别。
②学习交变电流的类型，如正弦交变电流、方波交变电流等。
《第三章 2 交变电流的描述》教学设计教学反思-2023-2024学年高中物理人教版2019选择性必
《交变电流的描述》教学设计方案（第一课时）
一、教学目标
1. 理解交变电流的基本观点和性质。
2. 掌握交变电流的描述方法，包括瞬时值、最大值、有效值等。
3. 学会应用交流电的图表和公式进行计算和描述。
二、教学重难点
1. 教学重点：理解交变电流的观点和描述方法。
2. 教学难点：如何正确应用交流电的图表和公式进行计算和描述。
三、教学准备
1. 准备教学PPT，包含图片、图表和公式。
2. 准备电流表、电压表、示波器等实验器械。
3. 准备相关视频和案例，用于诠释交变电流的实际应用。
4. 准备习题，用于学生练习和反馈。
四、教学过程：
1. 引入课题
教师展示一些平时生活和工农业生产中交变电流的实例图片，如交流电灯泡、交流电机等。引导学生观察图片并思考：这些设备是如何利用交变电流工作的？它们的工作原理是什么？ 2. 交变电流的基本观点
教师介绍交变电流的基本观点，包括周期、频率、有效值等基本参数。通过实例讲解交变电流的产生、变化规律及其在平时生活和工农业生产中的应用。
3. 交流电的表示方法
教师介绍交流电的表示方法，包括相量图、波形图、数值表格等。通过实例讲解如何利用这些表示方法描述交流电的变化规律。
4. 实验探究
教师引导学生进行实验探究，通过实验观察交流电的变化规律，并记录实验数据和现象。学生根据实验数据和现象，分析交流电的变化规律，并总结交流电的描述方法。
5. 教室互动
教师提出问题，引导学生思考和讨论，加深学生对交变电流的理解。例如：
（1）为什么交流发电机产生的电流是交变电流？
（2）为什么我们应用交流电而不是直流电？
（3）交流电的有效值如何计算？它与直流电的有效值有何不同？
6. 教室小结
教师总结本节课的主要内容，强调交变电流的基本观点、表示方法和描述方法，并鼓励学生应用所学知识解决实际问题。
7. 安置作业 （1）复习交变电流的基本观点和表示方法。
（2）尝试利用相量图和波形图描述不同的交变电流。
交变电流 大单元教学设计说课稿 高中物理人教版(2019)选择性必修第二册
大单元教学设计说课稿《3.1 交变电流》
一、教材分析
①介绍交流电的特点和概念，引导学生了解交流电的周期性变化和频率。
②讲解交流电的传输方式和电源变压器的作用，让学生了解电能传输的过程和原理。
③介绍交流电的测量和表示方法，引导学生了解电压、电流和功率的测量和计算方法。
④讲解电感和电容的基本原理和应用，引导学生了解交流电路的特性和性能。
二、学情分析
①学生基础知识薄弱，对于电学基础概念和电路分析方法掌握不够扎实。
②学生对于交流电的特点和传输方式理解不深，对于电源变压器和交流电路的作用和性能缺乏认识。
③学生对于电感和电容的原理和应用不够熟悉，需要更深入地了解交流电路的特性和性能。
④学生需要培养科学探究和实验操作能力，了解实际生活中的交流电应用和问题。
三、核心素养
1.物理观念
①理解交流电的周期性变化和频率，了解交流电的基本概念和特点。
②认识电路分析的方法和电路中各个元器件的作用和性能。
③了解电能的传输和利用方式，以及相关的物理原理和规律。
2.科学思维
①培养科学思维能力，包括分析问题、归纳、推理和实验探究等方面。
②让学生理解科学与技术的关系和作用，认识到科学和技术的发展对于人类社会的影响和贡献。
③鼓励学生开展科学研究和探究，以及创新实践和应用能力的培养。
3.科学探究
①引导学生进行实验探究，了解电路中各个元器件的作用和性能。
②让学生了解实际生活中的交流电应用和问题，如电源适配器的设计和故障排查等。
③鼓励学生进行科学探究和研究，如对于电容和电感的实验研究和探究等。
4.科学态度与责任
科学态度与责任
① 在学习交变电流的过程中，要求学生具备认真负责的态度，养成良好的实验守则，保持实验现场的整洁和安全，并遵守相关的电器使用规定，做到安全使用电器，避免发生意外。
② 鼓励学生学习科学知识的同时，关注能源利用和环境保护的问题，培养节约能源和保护环境的意识，从而推动可持续发展。
交变电流教案
交变电流教案

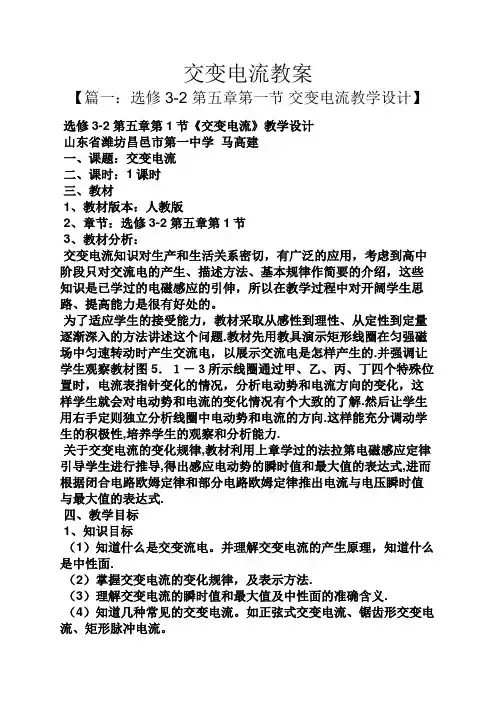

【篇一：选修3-2 第五章第一节 交变电流教学设计】
选修3-2第五章第1节《交变电流》教学设计
山东省潍坊昌邑市第一中学 马高建
一、课题：交变电流
二、课时：1课时
三、教材
1、教材版本：人教版
2、章节：选修3-2第五章第1节
3、教材分析：
交变电流知识对生产和生活关系密切，有广泛的应用，考虑到高中阶段只对交流电的产生、描述方法、基本规律作简要的介绍，这些知识是已学过的电磁感应的引伸，所以在教学过程中对开阔学生思路、提高能力是很有好处的。
为了适应学生的接受能力，教材采取从感性到理性、从定性到定量逐渐深入的方法讲述这个问题.教材先用教具演示矩形线圈在匀强磁场中匀速转动时产生交流电，以展示交流电是怎样产生的.并强调让学生观察教材图5．１－３所示线圈通过甲、乙、丙、丁四个特殊位置时，电流表指针变化的情况，分析电动势和电流方向的变化，这样学生就会对电动势和电流的变化情况有个大致的了解.然后让学生用右手定则独立分析线圈中电动势和电流的方向.这样能充分调动学生的积极性,培养学生的观察和分析能力.
关于交变电流的变化规律,教材利用上章学过的法拉第电磁感应定律引导学生进行推导,得出感应电动势的瞬时值和最大值的表达式,进而根据闭合电路欧姆定律和部分电路欧姆定律推出电流与电压瞬时值与最大值的表达式.
四、教学目标
1、知识目标
（1）知道什么是交变流电。并理解交变电流的产生原理，知道什么是中性面.
（2）掌握交变电流的变化规律，及表示方法.
（3）理解交变电流的瞬时值和最大值及中性面的准确含义.
（4）知道几种常见的交变电流。如正弦式交变电流、锯齿形交变电流、矩形脉冲电流。 2、能力目标
（1）掌握描述物理量的三种基本方法（文字法、公式法、图象法）.
（2）培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.
（3）培养学生运用数学知识解决处理物理问题的能力.

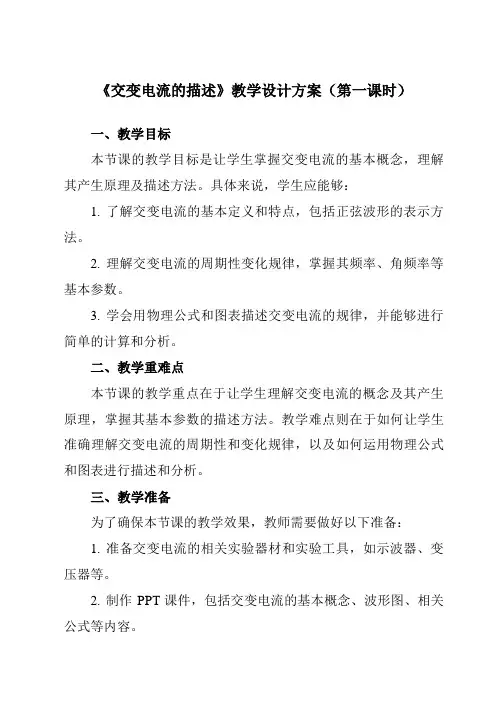

《第三章2交变电流的描述》教学设计教学反思-2023-2024学年高中物理人教版19选择性必修第二册
《交变电流的描述》教学设计方案（第一课时）
一、教学目标
本节课的教学目标是让学生掌握交变电流的基本概念，理解其产生原理及描述方法。具体来说，学生应能够：
1. 了解交变电流的基本定义和特点，包括正弦波形的表示方法。
2. 理解交变电流的周期性变化规律，掌握其频率、角频率等基本参数。
3. 学会用物理公式和图表描述交变电流的规律，并能够进行简单的计算和分析。
二、教学重难点
本节课的教学重点在于让学生理解交变电流的概念及其产生原理，掌握其基本参数的描述方法。教学难点则在于如何让学生准确理解交变电流的周期性和变化规律，以及如何运用物理公式和图表进行描述和分析。
三、教学准备
为了确保本节课的教学效果，教师需要做好以下准备：
1. 准备交变电流的相关实验器材和实验工具，如示波器、变压器等。
2. 制作PPT课件，包括交变电流的基本概念、波形图、相关公式等内容。 3. 准备课前预习资料，帮助学生提前了解交变电流的相关知识。
4. 准备足够的教材和教辅资料，以便学生在课堂上进行自主学习和探究。
四、教学过程：
一、导入新课
在课堂开始之初，教师首先会通过一个引人入胜的导入环节来吸引学生的注意力。教师会利用多媒体设备展示一些日常生活中常见的交变电流实例，如家中的电灯、电动机等电器的工作情况。接着，教师会引导学生思考这些电器中电流的变化规律，并提问：“你们知道这些电器中电流是如何变化的吗？这种变化对电器的工作有什么影响？”通过这样的提问，激发学生的好奇心和探究欲望。
二、知识讲解
1. 交变电流的基本概念
在知识讲解环节，教师将详细介绍交变电流的基本概念，包括交变电流的定义、产生原因、表示方法等。通过讲解，使学生明确交变电流与直流电流的区别，理解交变电流在实际生活中的应用。
2. 正弦交变电流的描述 教师将进一步讲解正弦交变电流的描述方法，包括正弦函数的图像、振幅、周期、频率等概念。通过图示和实例分析，使学生能够更好地理解正弦交变电流的规律。
交变电流【经典教案】
交变电流【经典教案】
班级：物理
课题：相交变电流
教学目标：
1. 理解相交变流的基本概念；
2. 掌握相交变流的物理规律；
3. 掌握如何计算相交变流的实际应用；
4. 通过实验熟练操作相交变流的测量。
教学过程：
一、学习有关电磁波的背景知识
1. 什么是电磁波？
电磁波是物理和电子工程中的一种电磁波，由电场和磁场的交错组成。由于电磁场的良性研究，电磁波也可以用来研究电场和磁场的变化以及电子学，辐射，电磁学和波动等。
2. 如何产生电磁波？
当任意一条电路中的电流发生变化时，将会在电路周围产生电磁场，沿着电路传播出去，产生电磁波。同时，沿着电路传播的电流也可以产生磁场，从而产生电磁波。因此，只要电路的电流发生变化，就会产生电磁波。
电磁波由电场和磁场组成，两个力场具有呈正交性质，在同一点交织而成。即电磁波中电场和磁场交替分布，当电场最大时，磁场是最小的，反之亦然。另外，电磁波具有自发性，一旦产生，就会向四外无息传播，传播速度为光速。
二、理解相交变流的基本概念
相交变流是指由不同的相交变流源施加的电磁波，它们的电场和磁场在某一点上交替出现，自发传播，形成一个旋转的磁场，在不同的物体表面上形成一个旋转的电场。
2. 相交变流的物理规律是什么？
相交变流的物理规律主要有四个方面：
（1）相交变流具有很大的传播范围，以及易受到噪声干扰；
（2）在重叠情况下，各个相交变流之间会互相影响； （3）相交变流会引起旋转磁场；
（4）在两个不同半径的相交变流源周围，磁场强度相对较弱。
三、掌握相交变流的实际应用
1. 相交变流的应用概述
相交变流在计算机领域有着广泛的应用。其中，最为重要的计算领域是虚拟现实，也就是说，将相交变流结合VR仿真技术应用于工业中，同时具备虚拟现实技术的实体特征，以达到高度逼真的视觉效果和沉浸式体验。此外，由于相交变流具有传输距离长、精确度高的优势，它还可以用在其他高科技领域，包括机器人测量、时钟晶振制冷、天线和机器视觉、UV信号激发、强度监测和多参数传感器等。
高中物理_交变电流教学设计学情分析教材分析课后反思
⾼中物理_交变电流教学设计学情分析教材分析课后反思
【教学设计】
（⼀）创设情境，导⼊新课（⽤时约2分钟）
教师活动学⽣活动
实验：请同学观察⽩炽灯丝在磁铁作⽤下的运动情况。1.观察实验，同时思考其中的原因。2．认真观看⼤屏幕，阅读“学习⽬标”。
【教学设计说明】通过实验，从感性认识的层⾯接触交变电流，活跃课堂⽓氛，设置悬念，激发学⽣学习兴趣。
（⼆）科学探究，学习新知（⽤时约30分钟）1.演⽰实验，学习什么是交变电流。
教师活动学⽣活动1.教师演⽰⼲电池实验，使学⽣观察⽰波器
中光点的移动。2．教师演⽰⼿摇发电机模型，使学⽣观察⽰波器中光点的移动。
3.学⽣根据交变电流的定义来辨别与区分。观看实验，得出直流和交变电流的概念。
对于陈述过程中能否抓住电流的⽅向在做周期性变化来评价学⽣对概念的理解与应⽤能⼒。
【教学设计说明】通过实验，使学⽣得出直流和交变电流的概念，并能区分直流
和交变电流。2.探究线圈在匀强磁场中匀速转动，学习正弦交变电流如何产⽣。
教师活动学⽣活动1. 交流发电机由⼏部分组成？
2．结合学案上的三个问题，完成表格【问题1】：线圈abcd在磁场中绕oo'轴转动时，哪些边切割磁感线？
【问题2】：在线圈转动过程中，哪些位置的磁通量最⼤？哪些位置的磁通量最⼩？【问题3】：在线圈转动过程中，哪些位置的感应电动势最⼤？哪些位置的电动势最⼩？观看⼤屏幕，在教师引导下得出交流发电机的组成部分。
⼩组讨论，完成学案上的问题和表格。
学⽣到⿊板前投影展⽰。3．结合问题，分析中性⾯的特点
【问题4】：在线圈转动过程中，哪个位置的感应电动势为零？它叫什么？它有什么特点？
中性⾯的特点：
线框平⾯与磁感线垂直
磁通量φ最⼤E感、I感为零在教师的引导下分析中性⾯的线圈与磁感线的关系，磁通量的⼤⼩，感应电动势的⼤⼩。
【教学设计说明】通过⼩组讨论，使学⽣明⽩线圈哪些边在切割磁感线，哪些位置的磁能量最⼤和最⼩，感应电动势的最⼤值和最⼩值，初步了解线圈在转动过程中各物理量的变化。3.探究线圈转动过程中感应电流的⽅向。
教科版高二物理选修3《交变电流》教案及教学反思
教科版高二物理选修3《交变电流》教案及教学反思
一、教学目标
1. 掌握交变电流的概念、特点以及其与直流电流的异同点。
2. 熟悉交变电路中各种电学量的表征方式，并能利用欧姆定律、基尔霍夫定律、磁通连续性定律解决相关问题。
3. 理解变压器的基本原理，明确变压器的应用场合、类型及制作方法。
4. 能够利用变压器提高/降低交变电压并对电能进行传输。
二、教学重点
1. 交变电路中电感、电容元件的特性及作用。
2. 变压器的基本原理及其应用。
三、教学难点
1. 理解磁通连续性定律，并用于解决交变电路问题。
2. 对于变压器的应用，明确步骤和方法，并能利用变压器进行电能转化。
四、教学内容及安排
1. 交变电流的概念及特点（2课时）
a. 交流电流的定义及表征方式；
b. 交流电压的频率、周期、有效值等概念；
c. 交流电与直流电的异同点。
2. 交变电路的基本特征（5课时） a. 交变电路中电阻、电感、电容元件的特性及作用；
b. 交变电路中欧姆定律、基尔霍夫定律、磁通连续性定律的应用；
c. 交变电路中阻抗、幅角的概念及其相位关系。
3. 变压器的基本原理及应用（3课时）
a. 变压器的组成、类型及制作方法；
b. 变压器的应用场景及电能转移的原理；
c. 变压器的性质及运用（以实例为主）。
五、教学方法
1. 探究式教学法：引导学生探究交变电路中电感、电容元件的特性及作用，加深学生对电感、电容的认识。
2. 启发式教学法：通过引导学生分析、解决问题，启发学生对交变电路中欧姆定律、基尔霍夫定律、磁通连续性定律的理解及运用。
3. 案例教学法：引导学生了解变压器的组成以及应用实例，加深对变压器的认识。
六、教学反思
本节课教学难点主要集中在磁通连续性定律和变压器的应用上。这两部分内容对于学生来说，都比较抽象，需要进行详细的讲解和引导。
在教学上，结合课本内容，我编写了多种不同类型的练习题，为学生提供了更多的练习机会，并能够加深学生对于实际应用的认识。在教学中，我也引导学生进行了一些探究性的实验，如使用示波器显示交流电源和信号的波形，并能够计算出其频率、周期等相关参数，使学生更好地理解交变电流的特点及相关概念。
高中物理 第5章 交变电流 第3节 电感和电容对交变电流的影响教案 新人教版选修3
第3节 电感和电容对交变电流的影响
要点一 感抗的作用
低频扼流圈 高频扼流圈
自感系数 较大 较小
感抗大小 较大 较小
作用 通直流，阻交流 通低频，阻高频
要点二 电阻、感抗、容抗的区别与联系
电阻 感抗 容抗
产生的原因 定向移动的自由电荷与不动的离子间的碰撞 由于电感线圈的自感现象阻碍电流的变化 电容器两极板上积累的电荷对这个方向定向移动的电荷的反抗作用
在电路中的特点 对直流、交流都有阻碍作用 只对变化的电流有阻碍作用，如果电流不变，则等同于一个电阻起的作用 不能通直流，只能通变化的电流，对直流的阻碍作用无限大，对交流的阻碍作用随着频率的增加而降低
决定因素 由导体本身(长短、粗细、材料决定，与温度有关) 由导体本身的自感系数和交流频率决定 由电容的大小和交流电的频率决定
电能的转化和做功 电流通过电阻做功，电能转化为内能 电能和磁场能的往复转化 电流的能和电场能的往复转化
一、电感、电容对交变电流的作用是怎样形成的？
1．电感对交变电流的阻碍作用
交变电流通过线圈时，由于电流时刻在变化，线圈中产生自感电动势，自感电动势阻碍电流的变化，就形成了对交变电流的阻碍作用． 2．交变电流能够“通过”电容器
当电容器接到交流电源上时，由于电流时刻在变化，电压升高时，形成充电电流．电压降低时，形成放电电流，充放电交替进行．电路中就好像交变电流“通过”了电容器，实际上自由电荷并没有通过两极板间的绝缘介质．
3．电容对交变电流的阻碍作用
电源电压推动自由电荷定向运动．而电容器两极板上积累的电荷反抗自由电荷的定向运动．从而产生了电容器对交变电流的阻碍作用．
4．当电容器与直流电源的两极相连接时，接通的瞬间因电容器充电产生瞬时电流，充电完毕后，电容器两极板间电压与电源两极间电压相等，电路中没有电流．
5．电感、电容接到交流电源上时，电能与磁场能或电场能往复转化，所以不会消耗电能，而电流通过电阻时，必然会产生焦耳热，从而造成电能的损耗．
