机械制图期末试题(带答案)
制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。
2、画、读组合体视图的基本方法是法。
3、组合体的组合方式有、和三种。
4、按剖切范围分，剖视图可分为、和三类。
5、断面图分为：和两种。
6、同一零件各剖视图的剖面线方向间隔。
7、六个基本视图的名称为：、、、、、。
8、螺纹的五个基本要素分别为：、、、螺距（导程）和。
内外螺纹连接时，两者的五要素必须。
9、零件图四大内容是：、、、。
10、组合体尺寸标注的基本要求为：、、。
11、导程S和螺距P的关系是____ ___。
12、外螺纹在非圆视图中，大径用表示、小径用表示。
13、零件图的尺寸标注要求是：、、、。
14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。
15、局部剖视图用线分界且不应和图样上其他图线重合。
16、螺纹终止线用绘制。
17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。
18、视图可以分为、、、四种。
19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。
A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。
A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。
A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。
A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注1 / 9C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。
A、B、C、D、6、根据主、俯视图，选择正确的左视图。
A、B、C、7、根据主、俯视图，选择正确的左视图。
A、B、C、D、8、根据主、俯视图，选择正确的左视图。
A、B、C、D、9、根据主、俯视图，选择正确的左视图。
A、B、C、D、10、按给定的主、俯视图，找出相对应的左视。
2 / 9A、B、C、11、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指。
A、局部放大图的图形比原图形B、局部放大图的图形比其实物C、原图形比其局部放大图的图形D、实物比其局部放大图的图形12、某一向视图的投射方向的箭头附近的字母为N，则应在该向视图的上方标注。
A、N向B、NC、N或N向13、图样采用半剖视图时，用作视图与剖视的分界线应是。
A、粗实线B、细实线C、细点画线D、双点画线14、当视图中轮廓线与重合断面图的图形重叠时，原轮廓线的画法是。
A、仍应连续画出，不可间断B、一般应连续画出，有时可间断C、应断开，不连续画出D、断开后，按重合断面的轮廓线画出15、对机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用一种图线将它与其相邻部分分开，这种图线是。
A、粗实线B、细实线C、细点画线D、虚线。
16、选择正确的A—A移出断面图。
A、B、C、17、选择正确的局部剖。
A、B、C、D、18、选择正确的重合断面图。
A、B、C、D、19、如有需要，允许在剖的剖面中再作一次局部剖切，采用这种表达方法时，两个剖面的剖面线应。
A、同方向不同间隔B、不同方向同间隔C、不同方向不同间隔3 / 9D、同方向，同间隔，但要互相错开20、根据下图，选择正确的E 向局部视图是。
21、下列各螺纹特征代号中，表示圆锥内螺纹。
A、RpB、GC、RcD、NPT22、螺纹代号G1/2中，1/2表示。
A、螺纹的大径B、螺纹的小径C、内孔直径尺寸D、尺寸代号。
23、普通螺纹标记M16—6H中的6H表示。
A、中径公差带代号B、顶径公差带代号C、中径和顶径公差带代号24、管螺纹的标记一律注在引出线上，引出线应由引出。
A、大径处B、小径处C、牙顶线处D牙底线处25、双头螺柱两头螺纹不一样长，端旋入被联接件的螺纹孔内。
A、长端B、短端C、两端任选一端26、用螺栓联接的两零件。
A、均为较厚零件B、均为较薄零件C、一厚一薄零件。
27、普通平键和半圆键的工作面为。
A、键的底面B、键的顶面C、键的两侧面28、主视图反映物体的方位。
A、上下和左右B、上下和前后C、左右和前后29、下列关于右旋螺纹说法错误的是。
A、顺时针旋进的螺纹是右旋螺纹B、当轴线竖直时，螺旋线左低右高时为右旋螺纹C、当轴线竖直时，螺旋线左高右低时为右旋螺纹30、关于螺纹倒角下列说法正确的是。
A、螺纹倒角不需画出B、螺纹倒角必须画出C、在垂直于螺纹轴线的投影面视图中，不画出螺杆或螺孔上的倒角投影。
31、左视图能反映的物体的。
A、长度和宽度B、宽度和高度C、长度和高度32、机械图样所采用的投影法是。
A、中心投影法B、斜投影法C、正投影法33、线面分析法主要适用于。
A、叠加类组合体B、切割类组合体C、综合类组合体34、下列关于基准的说法错误的是。
A、物体的长、宽、高方向都有基准B、基准是标注尺寸的起点C、必须用可以触摸到的实体作为基准35、主视图的选择原则是。
A、应选择最容易画的视图作主视图B、应选择表面线条最少的视图作主视图C、应选择最能表达物体形状特征的视图作主视图4 / 936、下列关于相贯线说法错误的是。
A、相贯线是两个形体的共有线B、相贯线一般情况下是闭合的空间曲线，有时则为平面曲线C、相贯线是对称的空间曲线37、按给定的主、俯视图，找出相对应的左视。
A、B、C、D、38、剖切符号是用线绘制。
A、粗实线B、细实线C、细点画线D、双点画线39、当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，则应。
A、将这些结构旋转到剖切平面上画出B、可按剖切位置剖到多少画多少C、可省略不画。
40、画移出断面图时，剖切面通过非圆孔，导致出现分离的断面时，则。
A、这些结构应按剖视绘制B、不能再画成断面图，应完全按剖视绘制C、仅画出该剖切面与机件接触部分的图形41、一组视图中，当一个视图画成剖视图后，其他视图的正确画法是。
A、剖去的部分不需画出B、也要画成剖视图，但应保留被剖切的部分C、完整性不受影响，是否取剖应视需要而定D、上述三种方法都是错误的42、某局部视图的名称用B表示，则在该图形上方的标注形式应为。
A、BB、B向C、B或B向43、根据图样画法的最新国家标准规定，视图可分为。
A、基本视图、局部视图、斜视图和旋转视图四种B、基本视图、向视图、局部视图、斜视图和旋转视图五种C、基本视图、局部视图、斜视图和向视图四种D、基本视图、向视图、斜视图和旋转视图四种44、必要时，允许将斜视图旋转配置，此时表示视图名称的字母应置于。
A、旋转符号的前面B、旋转符号的后面C、旋转符号的前后都可以D、靠近旋转符号的箭头端。
45、螺纹有五个基本要素，它们是。
A、牙型、直径、螺距、旋向和旋合长度B、牙型、直径、螺距、线数和旋向C、牙型、直径、螺距、导程和线数D、牙型、直径、螺距、线数和旋合长度。
46、有效螺纹终止线用线。
A、粗实线B、细实线C、虚线D、细点画线47、梯形螺纹标记Tr40×14—7e中，7e表示。
5 / 9A、中径公差带代号B、顶径公差带代号C、中径和顶径公差带代号。
48、B型普通平键的形状。
A、两头圆形B、两头方形C、一头圆形，一头方形49、粗牙普通螺纹大径为16，螺距为2，左旋，中、顶径公差带代号为6H，中等旋合长度；则其螺纹标记为。
A、M16×2左—6HB、M16—6HC、M16×2LH—6HD、M16LH—6H。
50、在垂直于螺纹轴线的投影面的视图中，内螺纹大径圆应画成。
A、完整的细实线圆；B、完整的粗实线圆；C、3/4的粗实线圆；D、3/4的细实线圆。
三、名词解释：1、组合体：2、基本视图：3、向视图：4、局部视图：5、斜视图：6、剖视图：7、半剖视图8、全剖视图：9、局部剖视图：10、断面图：四、简答题。
1、三视图的投影规律。
2、轴测投影的基本性质。
3、组合体的组合形式。
4、螺纹连接的种类。
5、剖面线的画法要求。
6、视图有哪几种？7、剖视图的种类。
8、断面图的种类。
9、指出螺纹画法的错误，在下方画出正确的视图。
10、作出指定位置的移出断面图。
6 / 9制图试题答案一、填空题1、基本体2、形体分析3、叠加、切割、综合4、全剖视图、半剖视图、局部剖视图5、移出断面、重合断面6、相同、相等7、主视图、俯视图、左视图、右视图、后视图、仰视图8、牙型、直径、线数、旋向、相同9、一组图形、一组尺寸、技术要求、标题栏10、正确、齐全、清晰 11、S=nP 12、粗实线、细实线 13、正确、齐全、清晰、合理14、共有线、空间 15、波浪 16、粗实线 17、粗实线、细点画线、细实线 18、基本视图、向视图、局部视图、斜视图 19、长度、高度二、选择题1-5 CABCD 6-10 CCCCB 11-15 BBCAA 16-20 BCADD 21-25 CDCAB 26-30 BCACC31-35 BCBCC 36-40 CCBAA 41-45 CADDB 46-50 ACBDD三、名词解释：1、组合体：由两个或两个以上基本体组成的物体。
2、基本视图：将机件向基本投影面投射所得的视图。
3、向视图：可以移位配置的基本视图。
4、局部视图：将机件的某一部分向基本投影面投射所得的视图。
5、斜视图：将机件向不平行于基本投影面的平面投射所得的视图。
6、剖视图：假想用剖切面剖开机件，将处在观察者与剖切者之间的部分移去，将其余部分向投影面投射所得的图形。
7、半剖视图：当机件具有对称平面时，以对称平面为界，用剖切面剖开机件的一半所得的剖视图。
8、全剖视图：用剖切面完全地剖开机件所带的剖视图。
9、局部剖视图：用剖切面局部地剖开机件所得的剖视图。
10、断面图：假想用剖切面将机件的某处切断，仅画出其断面的图形。
四、简答题1、三视图的投影规律。
长对正、高平齐、宽相等。
2、轴测投影的基本性质。
7 / 9度量性、平行性。
3、组合体的组合形式。
叠加型、切割型、综合型。
4、螺纹连接的种类。
10、作出指定位置的移出断面图。
螺栓连接、螺柱连接、螺钉连接。
5、剖面线的画法要求。
间隔相等、互相平行、方向相同、互相平行、斜45°的细实线。
6、视图有哪几种？基本视图、向视图、局部视图、斜视图。
7、剖视图的种类。
全剖视图、半剖视图、局部剖视图。
8、断面图的种类。
移出断面图、重合断面图。
9、指出螺纹画法的错误，在下方画出正确的视图。
8 / 99 / 9。
最新《机械制图》期末考试题库388题(含标准答案)
37．确定组合体各组成部分之间相对位置的尺寸是定位尺寸.
38．按表面的性质不同,基本体通常分为平面基本体和曲面基本体.
39．表面都是由若干个平面所围成的几何形体,称为平面基本体.
40．平面体上相邻表面的交线称为棱线.
41．截交线的性质:共有性,封闭性.
62．根据垂直的投影面不同，投影面垂直面有三种：铅垂面正垂面侧垂面。
63．平面体一般要注出它的长,宽,高三个方向的尺寸.
64．齿轮的轮齿部分沿分度圆柱面直母线方向度量的宽度，称为齿宽。
略
1.说明符号 的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；
后者表示，是由不去除材料的方法获得的零件表面。
二、填空题
11．工程中常见的回转体有圆柱,圆锥,球,和环.
12．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.
26．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为3～5mm，当圆直径叫小时，中心线可用细实线代替。
27．一个完整的尺寸，应包括尺寸界线.尺寸线.和数字。
28．尺寸界线与尺寸线垂直，超出尺寸线2～3mm。
29．尺寸线之间与尺寸界线之间应避免交叉。
30．尺寸数值可写尺寸线的上方或中断处。
18．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.
19．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确,完整,清晰,合理.
20．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.
《机械制图》期末考试试题及解答
《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。
A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。
A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。
A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。
A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。
A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。
A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。
A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。
A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。
A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。
机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
大学机械制图期末考试题及解析
大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。
2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。
3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。
4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。
5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。
6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。
7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。
8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。
9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。
10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

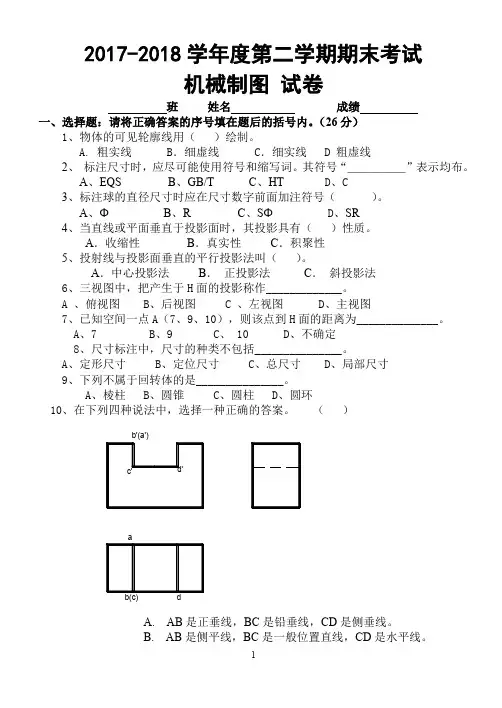

机械制图期末试卷(含答案)(推荐文档)
2017-2018学年度第二学期期末考试机械制图 试卷班 姓名 成绩一、选择题：请将正确答案的序号填在题后的括号内。
（26分）1、物体的可见轮廓线用（ ）绘制。
A. 粗实线 B ．细虚线 C ．细实线 D 粗虚线2、 标注尺寸时，应尽可能使用符号和缩写词。
其符号“＿＿＿＿＿”表示均布。
A 、EQSB 、GB/TC 、HTD 、C3、标注球的直径尺寸时应在尺寸数字前面加注符号（ ）。
A 、Φ B 、R C 、S Φ D 、SR4、当直线或平面垂直于投影面时，其投影具有（ ）性质。
A ．收缩性 B ．真实性 C ．积聚性5、投射线与投影面垂直的平行投影法叫（ ）。
A ．中心投影法B ． 正投影法C ． 斜投影法6、三视图中，把产生于H 面的投影称作_____________。
A 、俯视图B 、后视图C 、左视图D 、主视图7、已知空间一点A （7、9、10），则该点到H 面的距离为______________。
A 、7 B 、9 C 、 10 D 、不确定8、尺寸标注中，尺寸的种类不包括_______________。
A 、定形尺寸B 、定位尺寸C 、总尺寸D 、局部尺寸9、下列不属于回转体的是_______________。
A 、棱柱B 、圆锥C 、圆柱D 、圆环 10、在下列四种说法中，选择一种正确的答案。
（ ）A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。
B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。
C. AB是正平线，BC是侧平线，CD是铅垂线。
D. AB是水平线，BC是一般位置直线，CD是正平线。
11、在下列四种说法中，选择一种正确的答案。
（）A) AB是水平线，BC是一般位置直线，CD是正平线。
B) AB是正垂线，BC是正平线，CD是侧垂线。
C) AB是侧平线，BC是一般位置直线，CD是水平线。
D）AB是正平线，BC是侧平线，CD是铅垂线。
12、当平面平行于投影面时，其投影具有（）性质。
机械制图试题(附参考答案)
机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。
A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。
A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。
A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。
A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。
《机械制图》期末带答案
2022—2023学年第一学期期末考试《机械制图》试卷说明：1、考试时间90分钟，满分100分。
2、本试题共两页，共三大题。
3、考试内容：第一章一、单项选择题（每题2分，共10个小题，共计20分）1.国家标准中优先采用的图纸基本幅面有（C ）。
A.3种B.4种C.5种D.6种2.图样中的尺寸一般以（ D ）为单位时，不必标注其计量单位符号，若采用其他计量单位时，则应注明相应的单位符号。
A.kmB.dmC.cmD.mm3.不可见轮廓线采用（ B ）来绘制。
A.粗实线B.细虚线C.细实线4..角度尺寸在标注时，文字一律（A ）书写A.水平B.垂直C.倾斜5.下列缩写词中表示均布的意思的是( B )A.SRB. EQSC.C、标注圆弧的半径时，应在尺寸数字前加注符号（A ）。
A. RB. ϕ7.汉字的高度h不应小于（C ）A. 5mmB. 4mmC.3.5mmD.2.5mm8.图形中某线段尺寸为15mm，图形采用2:1的比例绘制，图形中线段对应的实物长度为（A ）mmA. 7.5mmB. 15mmC.30mm9.字体的号数即为字体的高度，单位是mm。
图样中汉字应采用（B ）。
A. 楷体B. 长仿宋体C. 黑体10. 1：2是缩小比例，2：1是放大比例。
若实物长度是50mm，按1：4的比例绘制则应标注（ B ）。
A. 12.5mmB. 50mmC.200mm二．是非题（每题2分，共10个小题，共计20分）1.不留装订边的图纸，周边尺寸的宽度数值一样。
（A ）2.按制图标准规定，1:2是放大比例。
（B ）3.2B铅笔中B代表软性铅笔。
（A ）4.虚线以及各种点画线相交时应恰当地相交于空隙处。
（B ）5.在进行尺寸标注时，尺寸数字不能被任何图线所通过。
（A ）6.尺寸界线与尺寸线平行。
（B ）7.制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
（A ）8.尺寸界线一般应与尺寸线垂直，并超出尺寸线2mm。
机械制图期末试卷及答案D卷
____________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、单项选择题（每小题3分，共18分）1．直线AB 是 。
（ ） A ．一般位置直线 B ．正垂线 C ．水平线 D ．侧平线2．圆的直径为10，采用比例2:1画出时该圆正确的尺寸标注是 。
（ ）3．已知带有圆孔的半球体的四组投影， 正确的一组视图是 。
（ ）4．在下列四组视图中，正确的左视图是 。
（ ）5．在下列四组视图中，正确的左视图是 。
（ ）6．在下列四组视图中，正确的左视图是 。
（ ）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分工学院《机械制图（Ⅰ）》课程试卷20 ――20 学年第 1 学期A B C D AB CDA B C DABCDA B C D____________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————二、求作正平线MN 的水平投影，并判别可见性。
（7分）三、完成平面图形ABCDE 的水平投影。
（7分）四、完成被切割四棱柱的左视图。
（12分）五、补画三视图中的漏线（12分）得 分得 分得 分得 分____________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————六、补画左视图。
