程控交换原理实验报告
1 实验一 交换系统组成与结构 一．实验目的 1、了解交换系统的基本组成。 2、熟悉程控交换实验系统的连接，电话交换过程。 二．实验内容 1、从总体上初步熟悉两部电话单机用空分交换方式进行通话。 2、初步建立程控交换实验系统及电话交换、中继接续通信的概念。
三．实验仪器： LT-CK-02E程控实验箱一台，电话机两部，数字示波器一台 四、实验步骤 1、打开交流电源开关，电源输入电路加电，电源发光指示二极管亮。 2、用数字万用表测量TP12、TP13、TP14、TP15、TP16的电压值； 3、按一下薄膜输入开关“开始”键，进入显示菜单状态。 4、熟悉菜单的主要工作状态，分“人工交换”，“空分交换”，“数字时分交换”三种工作方式。 5、以“空分交换”方式为例，对“甲方一路”与“乙方一路”正常呼叫，熟悉信令程控交换与话音信号通信交换的全过程。 6、呼叫时，甲方一路电话号码初始值设置为：8700，甲方二路初始值设置为：8701。乙方一路电话号码初始值设置为：8600，乙方二路初始值设置为：8601。
五．实验结论
通过本次实验，初步了解了LT-CK-02E程控实验箱的使用方法，各个观测点的位置，以及电话交换过程，为下面的实验操作打下了初步的基础。 2
实验二 信令信号的产生与观测 一．实验目的 1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程。 2、熟悉这些信号音和铃流信号的技术要求。 二．实验内容 1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压。 2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形。 3、各测量点说明如下： TP05：回铃音信号 TP06：铃流信号音信号 TP10：拨号音信号 TP11：忙音信号 三．实验仪器：LT-CK-02E程控实验箱一台，电话机两部，数字示波器一台 四．实验步骤 1、将四部电话机水晶头连接到程控交换实验箱的电话机插座中，打开交流电源开关,任选一种实验项目进行实验。 2、在甲方第一话路接上用户单机，按照正常呼叫程序方式，测量各点波形。 五．实验结果
六．实验结论 通过本次实验，加深了对LT-CK-02E程控实验箱的了解，实验操作过程中，由于对数字示波器的使用并不是太熟悉，以及实验所用的器件问题，刚开始未能成功调试出所需要的波形，后来多次重复调试终于出现了回铃音、拨号音、忙音的波形，通过波形我们更加直观的了解了三种信令信号音的特点。 3
实验三 系统时间参数设置 一．实验目的 1、了解中央处理器对记发器的控制作用。 2、了解系统时间参数在交换系统中的重要性。 3、了解记发器对信令信号的控制作用。 二．实验内容 对系统时间参数进行设置并验证 三．实验仪器：LT-CK-02E程控实验箱一台，电话机两部，数字示波器一台 四．实验步骤 1、打开实验箱电源开关。 2、按“开始”键进入主菜单，选择“系统设置”；再按“确认”键进入系统设置菜单。 3、选择“久不拨号XX秒”，然后按“开始”键一次，此时久不拨号参数处于修改状态（参数处于闪烁状态），使用键盘上的“↑”、“↓”键将系统久不拨号时间修改为4 秒，再按“开始”键结束修改（参数停止闪烁）；然后按“确认”键使参数设置生效，设置完成后将自动返回主菜单。 4、在“交换方式”菜单中选择空分交换，按“确认”键后进入空分交换子菜单，观察话机的状态。 5、将电话机接在甲方一路，摘机后记发器送出拨号音，4秒后，记发器将向主叫话机送出催挂音，同时显示屏上的状态栏将出现“久不拨号“的字样。 6、同上述操作，将系统位间间隔时间修改为4 秒。 7、选择“空分交换”，将甲方一路的电话机摘机，按下电话机上数字键“8”，此时系统将停止发送拨号音，4 秒后，记发器将向主叫话机送出催挂音，同时显示屏上的状态栏将出现“拨号错误”的字样。 8、同上述操作，将系统久呼不应时间修改为10 秒。 9、选择“空分交换”然后进行呼叫实验，主叫为甲方一路，被叫为乙方一路，呼叫10 秒后，被叫话机将停止振铃，记发器将向主叫话机送出催挂音，提示主叫用户挂机，同时显示屏上的状态栏将出现“久呼不应“的字样。 五、实验结果
六、实验结论 本实验中，进行系统时间参数设置并执行相应的操作，所记录液晶显示部分显示的内容如上实验步骤所示。通过本实验，对久不拨号、拨号位间隔、久呼不应有了更加深刻和直观的理解，更加了解系统时间参数在交换系统中的重要性以及记发器对信令信号的控制作用。 4
实验四 程控交换系统指标测试 一、 实验目的 通过对用户线在一次呼叫全过程中传送的各种信号波形的观察和分析，加深对程控交换 系统原理的理解。 二、实验内容 1、利用自动交换网络进行两部话机通话实验，要求用示波器观察各测量点波形并记录 有关数据与工作过程。 2、利用人工话务台进行两部话机通话实验，要求观察并记录此过程的详细实验数据。 三、实验结果 1、挂机状态时 2、摘机状态时
3、摘机状态后听到拨号音 4、摘机状态后，双方通话 5、摘机状态后听到忙音 6、摘机状态后听到回铃音信号 7、挂机状态听到振铃信号 8、摘机状态拨电话号码时 5
9、TP303 两种工作状态 10、TP304 两种工作状态 11、TP305 两种工作状态 12、TP306 六种工作状态 13、TP307 两种工作状态 14、TP308 两种工作状态 15、TP309 两种工作状态 五、实验结论 本次试验，由于对示波器的不熟悉，遇到了很多困难，最初本可以调试出个别波形 ，后来不知因为什么干扰原因，示波器显示图形有些混乱，无论测量什么监测点的波形都是直线或者是完全失真的波形，最终只得放弃。通过出现的寥寥无几的几个波形，更加直观的帮助我们理解通话过程中的信令与工作状态。 6
实验五 仿真电话及信令状态监视 一．实验目的 1、通过仿真电话实验理解终端信令的传输。 2、通过仿真电话实验理解局间信令的传输。 二．实验内容 1、通过文本方式观察一次通话过程信令的传输过程 2、通过图形方式观察一次通话过程信令的传输过程 三．实验设备： 1、LT-CK-02D 程控交换试验箱一台 2、电话机两台 3、计算机一台，并装有程控交换系统后台管理软件 4、RS232 串口通信线一根 四．实验步骤 1、试验准备 a) 用串口通信线连接试验箱的“中继端口”和计算机的串口一； b) 将电话机接在试验箱的甲方一路用户端口上，另一部电话接在任一端口上； c) 启动程控交换系统后台管理软件，使用普通用户登陆，密码123； d) 进入交换原理界面，如下图。关于软件的使用，参见软件说明书； e) 打开试验箱电源。 五．实验结果 1、一次成功通话的信令传输过程 2、一次失败通话的信令传输过程
六．实验结论 本次试验,用话机与电脑模拟仿真了通话过程，电脑屏幕上显示的每一步的信令、话语提示直观明白，使我更容易理解通话过程中信令的传输过程。也更懂得，理论与实践相结合的重要性。只有通过实践的操作才能更加容易理解理论知识。 7
实验六 系统管理实验 一． 实验目的 1、 了解话务监视的内容及原理。 2、 熟悉程控交换实验系统软件。 3、 了解程控交换机计费原理。 4、 通过该试验进一步理解程控交换的原理和流程； 5、 通过该试验进一步理解程控交换信令道和消息信道的传输过程 二．实验内容 1、 通过程控交换实验系统软件观察实验箱在摘挂机时的各端口的状态以及话路的接续情 况。 2、 观察任意两路话机通话时的计费情况和计费数据的产生 3、 进行费率设置和话费查询、结算。 三．实验仪器： 1、程控交换试验箱一台 2、电话机两台 3、计算机一台，并装有程控交换系统后台管理软件 4、RS232 串口通信线一根 5、LT-CK-02D 程控交换试验箱一台 四．实验步骤 （一）话务监视实验 1、打开实验箱电源 2、运行程控交换实验系统软件 3、点击主窗体上的话务监视菜单进入话务监视窗口 4、通过操作程控实验箱上的薄膜键盘改变交换方式，在PC 机上观察交换方式的变化情况。 5、任意选择一种交换方式，用2 部话机进行呼叫实验，观察液晶显示屏和PC 机网管软件上的的话务监视情况。 （二）计费实验 1、准备工作： a) 用串口通信线连接试验箱的“计算机通信端口”和计算机的串口一； b) 将两部电话机任意接在两个用户端口上 c) 启动程控交换系统后台管理软件，使用普通用户登陆，密码123 d) 接通试验箱电源。 2、通过菜单将试验箱设置为空分或时分方式交换方式。 3、打开程控交换实验系统管理软件进入话务监视界面。如图示 4、用两部电话机进行呼叫实验，观察主叫话机与被叫话机的通话状态和通话时间信息。 5、通话结束后，点计费系统菜单项，打开计费系统窗口，点击费率设置及历史记录 标签，找到刚才的通话记录。 6、改变电话机的端口，多次重复3-5 的试验，产生较多的通话记录。注意：必须进入话务监控界面，才能进行计费操作。 7、进入计费系统的话单结算界面，可以看到每一个用户话费统计
程控实验报告
哈尔滨工程大学实验报告实验名称：班级：学号：姓名：实验时间：成绩：指导教师：实验室名称：哈尔滨工程大学实验室与资产管理处制实验目的通过本单元实习，熟练掌握以下内容：1.交换机局容量的数据配置2.交换机数据配置3.交换机物理配置4.如何使用后台告警查看系统告警信息实验项目1.进行系统数据配置2.使用告警局观察后台告警实验要求1.完成数据配置后，传送数据到前台，观察单板的工作情况2.查看后台告警系统的告警信息，解决故障实验步骤1、局容量配置1.数据管理——数据备份——数据备份——选择[从SQL文件中恢复备份数据库]——恢复——恢复路径名选择为E：\kong304b3t18.sql(此为空文件，可视情况放于那个盘符下）——打开——确定2.数据管理——基本数据管理——局容量数据配置——点击[全局规划]——选择[全局容量规划参考参考配置]为“正常全局容量配置”——点击[全部使用建议值]——确认——增加——输入模块号为[2]，模块参考类型为[普通外围/远端交换模块]————点击[全部使用建议值]——确定——退出（参考数据见下图）2、交换局配置1.数据管理——基本数据管理——交换局配置——点击[本交换局]——设置——[交换局名称]任意输入；[测试码]随意输入1-12位的数字串；[国家代码]键入86；[交换局编号]和[长途区内序号]和[催费选择子]随意设定；[本局网络的CIC 码]中国电信；[来话忙提示号码]，[转接平台局码]，[转接平台密码]，[主叫智能接入码]，[被叫智能接入码]可随意设定；[基本网络类型]公众电信网；[交换局类别]市话局,国内电话局;[信令点类型]根据实际情况选择——确定（参考数据见下图）——退出3、物理配置1.数据管理——基本数据管理——物理配置——物理配置——进入物理配置面2.点击[增加模块]——选择[模块号]为2——[模块种类}选择为：操作维护模块和紧凑型外围交换模块（4K）；[模块名称]任意填写——确定——返回到物理配置页面3.选中[模块2]——点击[新增机架]——[机架号]为1；[机架属性]为母局机架；[机架类型]为普通机架；——确定——回到物理配置页面4.选中[机架1]——新增机框——根据机架配置逐个增加各个机框——增加完后回到物理配置页面5.选中对应的机框点击[机框属性]。
程控交换实训总结
程控交换实训总结姓名：班级：学号：指导老师：前言经过了四周，也就是二十课时的程控交换学习，零距离的接触到了电话程控交换机，通过老师的教学和知道，我知道了华为C&C08程控交换机的相关知识，包括它的发展和硬件，以及配置它的部分命令等。
在整个学习过程中，我了解了很多理论知识，还有很多的实际操作知识，在自己的动手操作过程中我才发现了自己的很多不足，这也是对理论知识的欠缺。
而这个课程报告则是在自己搜索部分资料并结合自己实际学习到的和实践得到的知识的总结，虽略有缺陷，但也是我自己得到的知识，是来之不易的，也是我人生的一笔珍贵的财富。
目录一、C&C08程控交换机简介······················二、程控交换理论重点·················三、实训介绍及其小结···························四、课程总结···································一、C&C08程控交换机简介C&C08交换机，一个拥有着主控框、用户框、中继框三个模块，采用全数字三级控制方式，无阻塞全时分交换系统。
程控交换实习报告
实习报告一、实习目的与意义随着信息技术的快速发展，通信行业在我国经济建设中发挥着越来越重要的作用。
程控交换技术作为通信领域的核心部分，对于培养具备实际操作能力和理论知识的复合型人才具有重要意义。
本次实习旨在深入了解程控交换机的硬件结构、软件配置及其工作原理，掌握程控交换机的硬件配置步骤，提高我在实际工作中解决问题的能力。
二、实习内容与过程1. 实习前的准备在实习开始前，我认真学习了程控交换相关的理论知识，包括程控交换机的基本原理、硬件结构和软件配置等。
同时，我还复习了计算机网络、数据通信等课程知识，为实习打下了坚实的基础。
2. 实习过程（1）了解程控交换机的硬件结构在实验室，我认真观察了程控交换机的外观和内部构造，了解了其主要组成部分，如用户框、中继框、时钟框、主控框和BAM等。
同时，我还学习了各个部分单板的作用，如交换模块、控制模块及外围模块等。
（2）学习程控交换机的软件配置在实验过程中，我学会了如何使用维护终端进行程控交换机的软件配置。
通过实际操作，我掌握了配置步骤，如设置交换机参数、配置路由表、管理用户等。
同时，我还了解了如何通过批命令文件进行自动化配置。
（3）实际操作与问题解决在导师的指导下，我亲自进行了程控交换机的硬件配置和软件设置。
在操作过程中，我遇到了一些问题，如路由表配置错误、用户管理不当等。
通过请教老师和查阅资料，我逐一解决了这些问题，并积累了宝贵的实践经验。
三、实习收获与反思通过本次实习，我对程控交换技术有了更深入的了解，掌握了实际操作技能，提高了自己的综合素质。
具体收获如下：1. 掌握了程控交换机的硬件结构和各部分单板的作用；2. 学会了使用维护终端进行软件配置，了解了配置步骤和注意事项；3. 提高了实际操作能力，学会了如何解决实际问题；4. 加深了对通信行业和程控交换技术在现代社会中作用的认识。
在反思中，我认为自己在实习过程中还存在以下不足：1. 对程控交换技术的理解不够深入，需要继续加强理论学习；2. 实际操作经验不足，需要在今后的工作中不断积累；3. 沟通能力和团队协作能力有待提高，需要加强与同事的沟通交流。
程控交换实验报告
程控交换机课程设计班级：0820272学号:姓名:日期：2011.11.14 一、实验目的1、了解程控交换机的硬件结构。
2、掌握程控交换机的硬件配置步骤3、理解程控交换机硬件结构中各部分单板的作用。
二、实验器材1、程控交换机。
2、实验用维护终端。
三、实验步骤1、在桌面上双击“”图标，进入以下界面2、输入实际的服务器地址，单击【确定】，进入以下界面3、双击【程控:cc08】进入以下界面，4、点击“业务操作终端”－》“CC08交换机业务维护”，弹出登陆窗口：用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1）点击“确定”5、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令：6、点击“系统”－》“执行批命令”，或者手动设置数据参数8、再将已经调试好的命令文件脚本“SM模块硬件配置”，在“系统”－》“执行批命令”，或按CTRL+R，点击“打开”（如无事先编写好的脚本可手动设置数据参数）。
系统会自动执行并在【维护输出】窗口同样会显示执行结果：9、在e-bridge系统中点击“开始程控实验”－》“申请加载数据”－》“确定”，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。
10、当申请到服务器席位时，点击“确认”，系统自动将本客户端的数据库中的数据传到服务器中：11、服务器会自动进行数据格式转换，并加载到交换机中：12、点击“业务操作终端”－》“交换机业务维护”，出现登陆窗口：用户名：cc08，密码：cc08，局名：SERVER （IP地址：129.9.0.10）点击“确定”登陆到BAM服务器13、点击“维护”－》“配置”－》“硬件配置状态面板”－》“选择模块”可看到交换机1号SM模块的单板运行状态：附件：硬件数据配置参考1、LOF：；//进入脱机状态2、SET FMT: STS=OFF; //设置格式转换的状态。
STS=OFF：状态＝关3、SET CWSON: SWT=OFF; // 关闭性能统计开关MOD SFP: ID=P59, V AL="1",CONFIRM=Y; //修改软件参数:ID=P59(BAM模块号)，值=1.MOD SFP: ID=P64, V AL="0",CONFIRM=Y; //修改软件参数:ID=P64(模块局标志)，值=1.4、SET OFI: LOT=CMPX, NN=TRUE, SN1=NA T, SN2=NA T, SN3=NA T, SN4=NA T, NNC="AAAAAA", NNS=SP24, SCCP=NONE, TADT=0, LAC=K'0730, _CN_20=0,LNC=K'86;//设置本局信息：本局类型=长市农合一，国际网有效=FALSE，国际备用有效=FALSE，国内网有效=TRUE，国内备用有效=FALSE，网标识1-4=国内，国内编码="AAAAAA，国内网结构=SP24,STP功能标志=FALSE,本地区号=0730，本地运营商标识=0为中国电信,本国代码=86。
程控交换实习报告
程控交换实习报告在大学的学习生涯中，实践环节对于我们理解和掌握专业知识具有至关重要的作用。
近期，我参与了程控交换的实习，通过这次实习，我对程控交换技术有了更深入的了解和认识。
一、实习目的程控交换实习旨在让我们熟悉程控交换系统的基本原理、结构和功能，掌握程控交换机的操作和维护方法，提高我们的实践动手能力和解决实际问题的能力。
同时，通过实习，我们还能够了解通信行业的发展现状和趋势，为今后的学习和工作打下坚实的基础。
二、实习单位及设备我实习的单位是_____，该单位拥有先进的程控交换设备和完善的实验环境。
实习中所使用的程控交换机型号为_____，它具有丰富的功能和良好的性能，能够满足我们实习的需求。
三、实习内容1、程控交换系统的基本原理在实习的初期，我们学习了程控交换系统的基本原理。
程控交换是利用计算机技术，将用户的呼叫进行自动接续和控制的一种交换方式。
其核心是通过预先编制的程序，控制交换网络的接续动作，实现用户之间的通信连接。
2、程控交换机的硬件结构我们对程控交换机的硬件结构进行了详细的了解。
包括用户模块、中继模块、控制模块、交换网络等部分。
用户模块负责连接用户终端设备，中继模块用于连接其他交换机，控制模块负责整个交换机的运行控制，交换网络则实现用户之间的信息交换。
3、程控交换机的软件系统程控交换机的软件系统包括操作系统、呼叫处理程序、维护管理程序等。
操作系统负责管理交换机的硬件资源，呼叫处理程序处理用户的呼叫请求，维护管理程序用于对交换机进行日常的维护和管理。
4、程控交换机的操作与维护在掌握了理论知识的基础上，我们进行了实际的操作和维护练习。
学会了如何进行用户数据的配置、中继线路的开通、呼叫路由的设置等操作。
同时，还学习了如何对交换机进行故障诊断和排除，以及日常的维护和保养工作。
四、实习收获1、理论与实践相结合通过实习，我将课堂上学到的程控交换理论知识与实际操作相结合，加深了对知识的理解和掌握。
不再局限于书本上的抽象概念，而是能够直观地看到和操作实际的设备，真正体会到了程控交换技术的应用和实现。
交换机实验报告

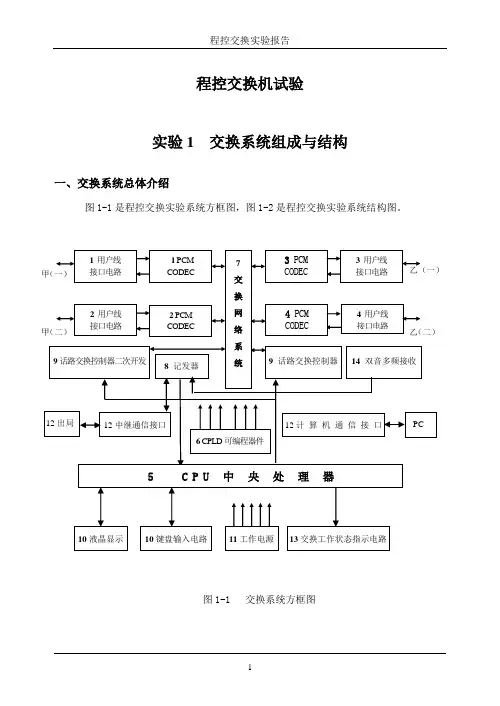

程控交换机试验实验1 交换系统组成与结构一、交换系统总体介绍图1-1是程控交换实验系统方框图，图1-2是程控交换实验系统结构图。
