不同农机零件的装配要点

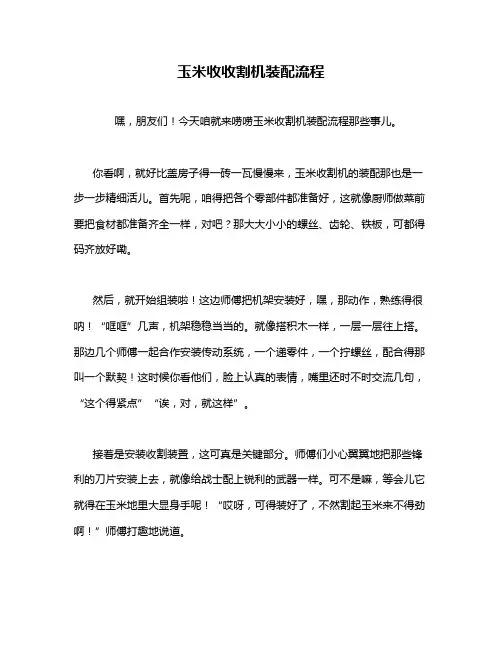

玉米收收割机装配流程
玉米收收割机装配流程
嘿，朋友们！今天咱就来唠唠玉米收割机装配流程那些事儿。
你看啊，就好比盖房子得一砖一瓦慢慢来，玉米收割机的装配那也是一步一步精细活儿。
首先呢，咱得把各个零部件都准备好，这就像厨师做菜前要把食材都准备齐全一样，对吧？那大大小小的螺丝、齿轮、铁板，可都得码齐放好嘞。
然后，就开始组装啦！这边师傅把机架安装好，嘿，那动作，熟练得很呐！“哐哐”几声，机架稳稳当当的。
就像搭积木一样，一层一层往上搭。
那边几个师傅一起合作安装传动系统，一个递零件，一个拧螺丝，配合得那叫一个默契！这时候你看他们，脸上认真的表情，嘴里还时不时交流几句，“这个得紧点”“诶，对，就这样”。
接着是安装收割装置，这可真是关键部分。
师傅们小心翼翼地把那些锋利的刀片安装上去，就像给战士配上锐利的武器一样。
可不是嘛，等会儿它就得在玉米地里大显身手呢！“哎呀，可得装好了，不然割起玉米来不得劲啊！”师傅打趣地说道。
再之后安装控制系统，就好像给这个大家伙装上了大脑，让它能听咱的指挥。
最后，还要进行调试和检查。
这可不能马虎，万一哪个地方没装好，到地里出故障了咋办？可不就白瞎了嘛！师傅们仔细地这里摸摸，那里看看，确保一切都没问题。
你说这玉米收割机装配是不是很有趣？就跟拼一个超级大的模型似的，但可比模型复杂多了，也重要多了！经过这么多道工序，一台厉害的玉米收割机就诞生啦！能帮农民们大大提高收割的效率呢！我的观点就是，玉米收割机的装配流程真的超级重要，每一步都得精心对待，这样才能造出好用的机器呀！。

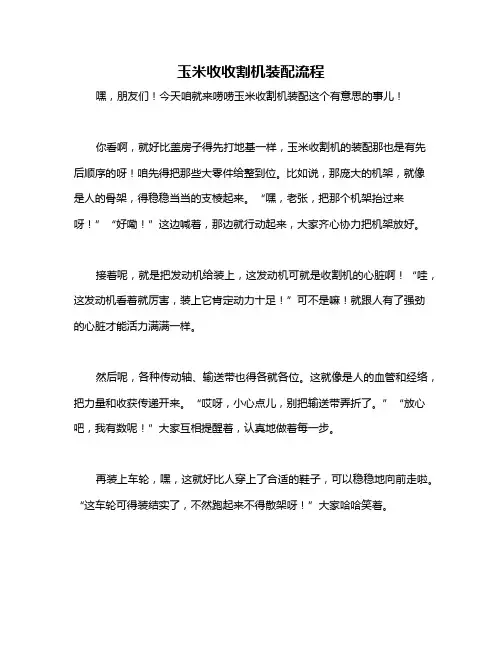

玉米收收割机装配流程
玉米收收割机装配流程
嘿，朋友们！今天咱就来唠唠玉米收割机装配这个有意思的事儿！
你看啊，就好比盖房子得先打地基一样，玉米收割机的装配那也是有先后顺序的呀！咱先得把那些大零件给整到位。
比如说，那庞大的机架，就像是人的骨架，得稳稳当当的支棱起来。
“嘿，老张，把那个机架抬过来呀！”“好嘞！”这边喊着，那边就行动起来，大家齐心协力把机架放好。
接着呢，就是把发动机给装上，这发动机可就是收割机的心脏啊！“哇，这发动机看着就厉害，装上它肯定动力十足！”可不是嘛！就跟人有了强劲的心脏才能活力满满一样。
然后呢，各种传动轴、输送带也得各就各位。
这就像是人的血管和经络，把力量和收获传递开来。
“哎呀，小心点儿，别把输送带弄折了。
”“放心吧，我有数呢！”大家互相提醒着，认真地做着每一步。
再装上车轮，嘿，这就好比人穿上了合适的鞋子，可以稳稳地向前走啦。
“这车轮可得装结实了，不然跑起来不得散架呀！”大家哈哈笑着。
最后，把那些小部件啊，什么仪表啊、操作杆啊都装好，一台玉米收割机就差不多成型啦！就好像给一个人穿上了漂亮的衣裳，打扮得整整齐齐。
这玉米收割机的装配啊，真的特别神奇，从一个个零件变成一台能在田里大显身手的大家伙。
是不是很有趣？反正我觉着超有意思！咱农民朋友有了它，收玉米那可就轻松多了，效率也高了。
我觉得这玉米收割机装配真的是一项伟大的工作，让我们的农业生产变得更加便捷和高效！。

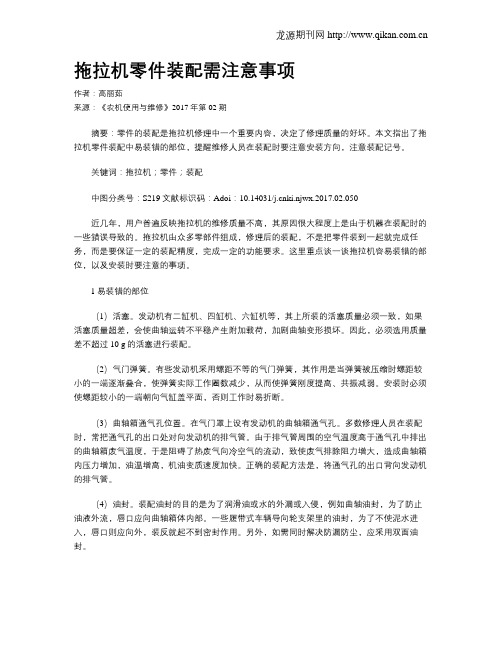

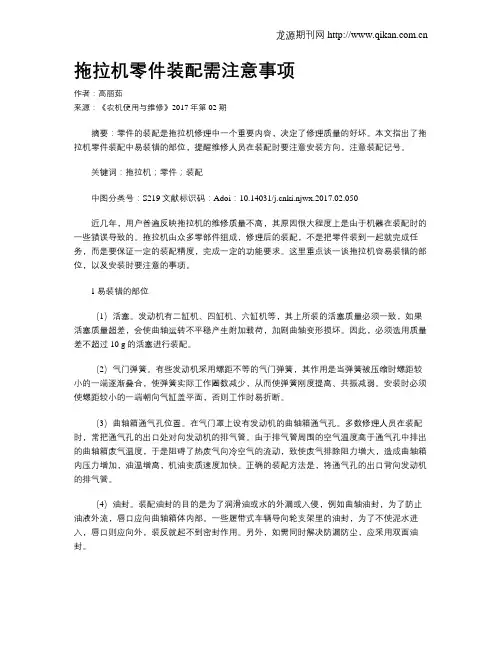

拖拉机零件装配需注意事项
拖拉机零件装配需注意事项作者：高丽茹来源：《农机使用与维修》2017年第02期摘要：零件的装配是拖拉机修理中一个重要内容，决定了修理质量的好坏。
本文指出了拖拉机零件装配中易装错的部位，提醒维修人员在装配时要注意安装方向，注意装配记号。
关键词：拖拉机；零件；装配中图分类号：S219文献标识码：Adoi：10.14031/ki.njwx.2017.02.050近几年，用户普遍反映拖拉机的维修质量不高，其原因很大程度上是由于机器在装配时的一些錯误导致的。
拖拉机由众多零部件组成，修理后的装配，不是把零件装到一起就完成任务，而是要保证一定的装配精度，完成一定的功能要求。
这里重点谈一谈拖拉机容易装错的部位，以及安装时要注意的事项。
1易装错的部位（1）活塞。
发动机有二缸机、四缸机、六缸机等，其上所装的活塞质量必须一致，如果活塞质量超差，会使曲轴运转不平稳产生附加载荷，加剧曲轴变形损坏。
因此，必须选用质量差不超过10 g的活塞进行装配。
（2）气门弹簧。
有些发动机采用螺距不等的气门弹簧，其作用是当弹簧被压缩时螺距较小的一端逐渐叠合，使弹簧实际工作圈数减少，从而使弹簧刚度提高、共振减弱。
安装时必须使螺距较小的一端朝向气缸盖平面，否则工作时易折断。
（3）曲轴箱通气孔位置。
在气门罩上设有发动机的曲轴箱通气孔。
多数修理人员在装配时，常把通气孔的出口处对向发动机的排气管。
由于排气管周围的空气温度高于通气孔中排出的曲轴箱废气温度，于是阻碍了热废气向冷空气的流动，致使废气排除阻力增大，造成曲轴箱内压力增加，油温增高，机油变质速度加快。
正确的装配方法是，将通气孔的出口背向发动机的排气管。
（4）油封。
装配油封的目的是为了润滑油或水的外漏或入侵，例如曲轴油封，为了防止油液外流，唇口应向曲轴箱体内部。
一些履带式车辆导向轮支架里的油封，为了不使泥水进入，唇口则应向外，装反就起不到密封作用。
另外，如需同时解决防漏防尘，应采用双面油封。
（5）主离合器从动盘。

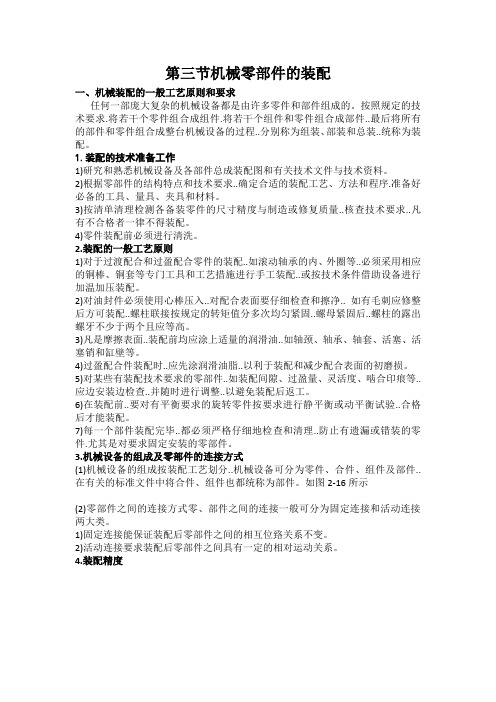

第三节机械零部件的装配
第三节机械零部件的装配一、机械装配的一般工艺原则和要求任何一部庞大复杂的机械设备都是由许多零件和部件组成的。
按照规定的技术要求.将若干个零件组合成组件.将若干个组件和零件组合成部件..最后将所有的部件和零件组合成整台机械设备的过程..分别称为组装、部装和总装..统称为装配。
1.装配的技术准备工作1)研究和熟悉机械设备及各部件总成装配图和有关技术文件与技术资料。
2)根据零部件的结构特点和技术要求..确定合适的装配工艺、方法和程序.准备好必备的工具、量具、夹具和材料。
3)按清单清理检测各备装零件的尺寸精度与制造或修复质量..核查技术要求..凡有不合格者一律不得装配。
4)零件装配前必须进行清洗。
2.装配的一般工艺原则1)对于过渡配合和过盈配合零件的装配..如滚动轴承的内、外圈等..必须采用相应的铜棒、铜套等专门工具和工艺措施进行手工装配..或按技术条件借助设备进行加温加压装配。
2)对油封件必须使用心棒压入..对配合表面要仔细检查和擦净.. 如有毛刺应修整后方可装配..螺柱联接按规定的转矩值分多次均匀紧固..螺母紧固后..螺柱的露出螺牙不少于两个且应等高。
3)凡是摩擦表面..装配前均应涂上适量的润滑油..如轴颈、轴承、轴套、活塞、活塞销和缸壁等。
4)过盈配合件装配时..应先涂润滑油脂..以利于装配和减少配合表面的初磨损。
5)对某些有装配技术要求的零部件..如装配间隙、过盈量、灵活度、啮合印痕等..应边安装边检查..并随时进行调整..以避免装配后返工。
6)在装配前..要对有平衡要求的旋转零件按要求进行静平衡或动平衡试验..合格后才能装配。
7)每一个部件装配完毕..都必须严格仔细地检查和清理..防止有遗漏或错装的零件.尤其是对要求固定安装的零部件。
3.机械设备的组成及零部件的连接方式(1)机械设备的组成按装配工艺划分..机械设备可分为零件、合件、组件及部件..在有关的标准文件中将合件、组件也都统称为部件。
如图2-16所示(2)零部件之间的连接方式零、部件之间的连接一般可分为固定连接和活动连接两大类。

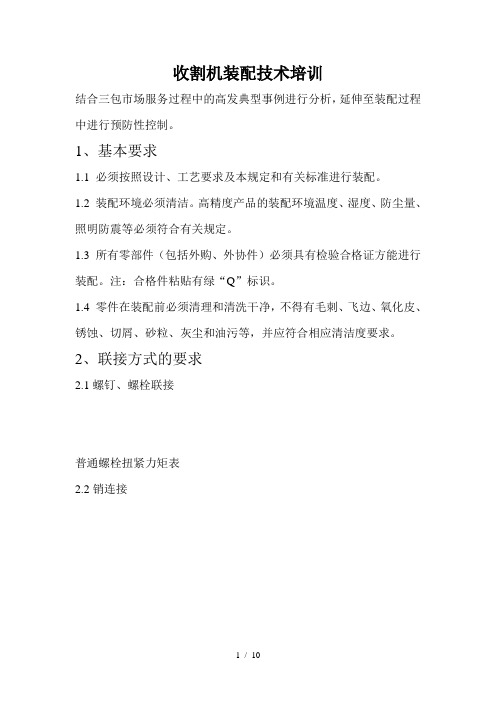

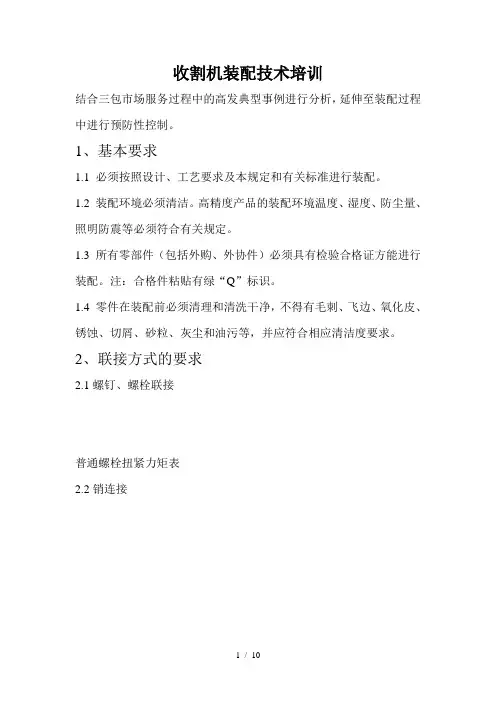

收割机装配规范
收割机装配技术培训结合三包市场服务过程中的高发典型事例进行分析，延伸至装配过程中进行预防性控制。
1、基本要求1.1 必须按照设计、工艺要求及本规定和有关标准进行装配。
1.2 装配环境必须清洁。
高精度产品的装配环境温度、湿度、防尘量、照明防震等必须符合有关规定。
1.3 所有零部件（包括外购、外协件）必须具有检验合格证方能进行装配。
注：合格件粘贴有绿“Q”标识。
1.4 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等，并应符合相应清洁度要求。
2、联接方式的要求2.1螺钉、螺栓联接普通螺栓扭紧力矩表2.2销连接2.3 键连接2.4 铆接螺栓连接及防松装置操作规X1 螺栓连接1.1六角头螺栓、螺母：一端用开口扳手固定，另一端用气扳机拧紧，当紧固螺栓规格M10以上时，气扳机应冲击2次以上，开口扳手与气扳机的规格与紧固螺栓相对应，压缩空气压力应达到气扳机使用要求。
2防松装置2.1 弹簧垫圈防松：紧固时，以弹簧垫圈压平为准，弹簧垫圈不能断裂或产生其他的变形。
2.2 开口销、带槽螺母：先将螺母按规定力矩拧紧，装上开口销，将开口销尾部分开60-90°。
2.3 止动垫圈、圆螺母防松：a、先把垫圈的内翅插入螺杆的槽中，然后拧紧螺母，再把垫圈的外翅弯入圆螺母的外缺口内。
b、拧紧螺母后，将垫圈的耳边弯折，使其与零件及螺母的侧面贴紧。
2.4 双螺母防松：安装时，薄螺母在下，厚螺母在上，先紧固薄螺母，达到规定要求后，固定薄螺母不动，紧固上面厚螺母。
2.5 串联钢丝防松：螺栓拧紧后，将钢丝穿过一组螺栓头部的小孔并扎牢。
应注意钢丝的穿入方向，使螺栓始终处于旋紧的状态。
2.5 滚动轴承的装配°X围内应均匀接触;与轴承盖在对称于中心线90°X围内就均匀接触。
在上述X围内,用0.03mm的塞尺检查时,不得塞入外环宽度的三分之一。
α△tL + 0.15 (L:两轴中心距(mm)；α:轴的材料线胀系数；△t:轴最高工作温度与环境温度之差(℃)；0.15:轴热胀后应剩余的间隙(mm))。
机械设计基础中的零件装配技巧
机械设计基础中的零件装配技巧机械设计是工程领域中重要的一个分支，它涉及到多个方面，其中零件装配是一个至关重要的环节。
合理的零件装配可以确保机械的正常运转和高效性能。
在本文中，将介绍一些机械设计基础中的零件装配技巧，帮助读者更好地理解和应用于实践中。
一、零件装配的基本原则在进行零件装配之前，我们首先需要了解一些基本的原则。
这些原则对于确保装配的准确性和可靠性非常重要。
1.1 准确性原则准确性是零件装配的基础，而精确的测量是准确性原则的核心。
在进行装配之前，我们需要对零件进行精确的测量，确保尺寸、形状和位置的准确性。
1.2 可靠性原则可靠性是指装配后机械系统的稳定性和耐久性。
零件的装配应该根据系统的要求来进行，遵循可靠性原则，确保装配后系统的安全性和可靠性。
1.3 经济性原则经济性是指装配过程中所需的时间、成本和资源。
在进行零件装配时，应该考虑到经济性原则，选择合适的技术和装配方法，以提高生产效率和降低成本。
二、零件装配的关键技巧除了基本的原则外，还有一些关键的技巧可以帮助我们进行零件装配，提高装配的效率和质量。
2.1 合理选配与配合合理选配与配合是零件装配中的重要环节。
我们需要根据零件的功能和要求选择合适的配对零件，并确保它们之间的配合精确。
合理选配和配合可以减少装配误差，提高装配的可靠性。
2.2 组合装配与分步装配组合装配是将多个零件同时进行装配，而分步装配是将多个零件分步进行装配。
根据实际情况和需要，我们可以选择合适的装配方法。
对于复杂的机械系统，常常使用组合装配和分步装配相结合的方式，以确保装配的顺序和正确性。
2.3 螺纹连接与键连接螺纹连接和键连接是常用的零件连接方式。
螺纹连接适用于轴和齿轮、套筒等部件的连接，而键连接适用于轴和销轴孔、齿轮和轴等部件的连接。
正确选择和使用螺纹连接和键连接可以保证零件的连接牢固和可靠。
2.4 使用适当的工具和设备在进行零件装配时，使用适当的工具和设备是非常重要的。
机械零部件的装配
机械零部件的装配
一、装配的一般工艺原则 （1）过渡配合和过盈配合零件的装配。 （2）标准件及配合表面的装配。 （3）摩擦表面及密封垫的装配。 （4）零件有某些装配技术要求，如装配间隙、灵
活度、啮合印痕等，应边安装边检查，并随时进行 调整。 （5）装配完毕后进行试运行。 二、常用的装配工艺 常用的装配工艺有清洗、平衡、刮削、螺纹联接、 过盈配合联接、胶接、校正等。此外，还可应用其 他装配工艺，如焊接、铆接、滚边、压圈和浇铸连 接等，以满足各种不同产品结构的需要。
4.滚动轴承的装配 轴承在装配时，应控制和调整适当的游隙，以保证正常
工作并延长轴承使用寿命。不可分离型轴承（如向心球轴 承等）应按座圈配合松紧程度决定其安装顺序。
5.带轮的装配 圆锥轴配合的带轮的装配：将键装在轴上→装入带轮
（键槽对准键）→拧紧轴向固定螺钉；直轴配合的皮带轮 的装配：将键装在轴上→压入带轮（键槽对准键）→用专 用工具或用木锤敲打→拧紧轴向固定螺钉。
谢谢观看！
机械零部件Leabharlann 装配三、典型零部件的装配工艺 1.键联接的装配 1）松键联接的装配要点 2）楔键联接的装配要点 3）花键联接的装配要点
机械零部件的装配
2.螺纹联接件的装配
机械零部件的装配
3.过盈配合联接的装配 过盈配合主要适用于受冲击载荷零件的联接以及拆卸较
少的零件联接。装配方法主要是采用压力机压入装配和温 差法装配。
机械设备的装配
机械设备的装配1. 引言机械设备的装配是将各种零部件组装在一起，形成一个完整的机械系统的过程。
这一过程通常需要严格遵循装配图纸和操作规程，以确保装配的质量和准确性。
本文将介绍机械设备的装配过程及注意事项。
2. 装配过程机械设备的装配过程可以分为以下几个步骤：2.1. 准备工作在开始装配之前，需要先进行一些准备工作。
包括确保所有所需的零部件齐全和完好无损，清理工作台和工具，并确保所用的工具和设备符合安全要求。
2.2. 阅读装配图纸装配图纸是装配过程中必不可少的参考文档。
在装配开始之前，要仔细阅读装配图纸，了解每个零部件的位置和连接方式，以及装配的顺序。
2.3. 零部件的组装根据装配图纸的要求，逐步组装各个零部件。
在组装过程中，要确保每个零部件的位置和方向正确。
使用适当的工具和方法，确保零部件的连接牢固。
2.4. 功能测试在装配完成之后，进行功能测试以确保机械设备正常工作。
根据设备的使用说明进行相应的测试操作，并检查设备的各项功能是否正常。
2.5. 优化调整如果在功能测试中发现问题，需要进行优化调整。
根据问题的具体情况，可能需要重新检查装配过程、更换零部件，或调整某些参数。
3. 注意事项在机械设备的装配过程中，有一些注意事项需要特别关注：3.1. 安全性在装配过程中，要注意安全性问题。
戴上必要的个人防护装备，避免因不慎造成人身伤害。
确保所用的工具和设备符合安全要求，避免因使用不当或设备故障引发意外事故。
3.2. 精确性机械设备的装配需要保证精确性。
在组装零部件时，要准确地按照装配图纸的要求进行操作，确保每个零部件的位置和连接方式正确。
避免不必要的误差。
3.3. 清洁度机械设备的装配过程需要保持工作台、工具和零部件的清洁。
定期清理工作台，防止杂物进入装配区域。
清洁工具和零部件，避免灰尘或污垢对装配质量的影响。
3.4. 维护记录在装配过程中，要记录所有的装配步骤和细节。
这些记录对于后续维护和故障排除是很有帮助的。
机械设计基础学习如何进行机械零件的装配
机械设计基础学习如何进行机械零件的装配机械设计是一门重要的工程学科，它涉及到机械结构的设计、计算和制造等多个方面。
在机械设计中，零件的装配是一个关键环节。
本文将介绍如何进行机械零件的装配及一些需要注意的事项。
一、装配前的准备工作在进行机械零件的装配前，需要做一些准备工作，以确保装配的顺利进行。
首先，需要明确装配的目标和要求，包括装配的次序、零件的相对位置和方向。
其次，需要仔细阅读零件图纸和装配图纸，了解每个零件的规格、尺寸和装配的方法。
此外，还需要准备好需要用到的工具和设备，以及检查装配所需的零件是否完整、质量是否合格。
二、装配的步骤1. 清洁与润滑在进行零件装配前，需要对零件进行清洁，确保零件表面没有杂质和污垢。
特别是接触面和摩擦面，应保持清洁，并在需要的地方涂抹润滑剂，以减少摩擦和磨损。
2. 定位零件根据装配图纸或要求，将需要装配的零件正确地放置在工作台上。
根据零件的形状和特点，可以选择适当的夹具或工装来辅助定位，确保零件位置的准确性。
3. 进行配对对于需要进行配对的零件，如轴承和轴等，需要进行配对以确保其相互匹配。
在配对过程中，应注意零件的尺寸、形状和质量，避免不匹配或质量差的零件进入组装过程。
4. 组装零件在装配过程中，应按照装配图纸或要求的次序进行，确保每个零件的正确安装。
在组装过程中，需要根据需要进行调整和校准，确保零件的相对位置和方位角度的准确性。
5. 逐步检验在每个零件装配完成后，应进行逐步的检验和测试，以确保装配的质量和准确性。
可以使用工具和测量设备来进行检验，如千分尺、仪表和测试台等。
若发现问题或错误，应及时进行修正和调整。
三、装配的注意事项1. 安全第一在进行机械零件的装配时，要确保自身的安全。
遵守安全操作规程，佩戴必要的防护设备，如手套、护目镜等。
同时，要保持工作环境的整洁和安全，防止因乱放工具或材料造成伤害。
2. 注意装配顺序在进行机械零件的装配时，一定要按照正确的顺序进行。
机械零、部件装配步骤和方法
机械零、部件装配步骤和方法1.装配装配工作是制造、安装工作的最后一道工序，装配工作质量的好坏，直接影响设备的性能和使用寿命。
（1）装配的基本步骤。
装配工作的基本顺序一般与拆卸工作的基本顺序相反，基本上由小到大，从里向外进行。
其步骤如下：[1]首先要熟悉图纸和设备构造，了解设备部件、零件或组合件之间的相互关系以及进行零件尺寸和配合精度的检查。
[2]先组装组合件，然后组装部件，最后总装配。
每组装一个零件时，都应先清洗零件并涂上润滑油（脂），并检查其质量和清洁程度，以确保装配质量。
[3]总装配后的设备应进行试运转，对试运中发现的问题应及时调整和处理。
[4]最后对设备进行防腐和涂漆保护。
（2）螺纹连接装配。
[1]螺纹及螺纹连接的种类。
根据母体形状，螺纹分圆柱螺纹和圆锥螺纹。
根据牙形分三角形、矩形、梯形和锯齿形。
普通螺纹的标记用M表示；梯形螺纹用Tr表示；非螺纹密封的管螺纹用G表示。
螺纹连接是利用螺纹零件构成的可拆连接，螺纹连接的连接零件除紧固件外，还包括螺母、垫圈以及防松零件等。
其连接方式有螺栓连接、双头螺柱连接、螺钉连接和紧定螺钉连接。
[2]螺纹连接的拧紧。
螺纹连接拧紧的目的是增强连接的刚性、紧密性和防松能力。
控制拧紧力矩有许多方法，常用的有控制扭矩法、控制扭角法、控制螺纹伸长法及断裂法螺纹连接等方法。
a.控制扭矩法。
用测力扳手或定扭矩扳手使预紧力达到给定值，直接测得数值。
图2-1螺栓伸长的测量b.控制螺纹伸长法。
通过控制螺栓伸长量，以控制预紧力的方法，见图2-1。
螺母拧紧前，螺栓的原始长度为L1（螺栓与被连接件间隙为零时的原始长度）。
按预紧力要求拧紧后螺栓的伸长量为L2。
其计算式为式中P0——预紧力为设计或技术文件中要求的值，N；C L——螺栓刚度（按规范的规定计算）。
c.断裂法。
见图2-2。
在螺母上切一定深度的环形槽，拧紧时以环形槽断裂为标志控制预紧力大小。
图2-2断裂法控制预紧力[3]螺纹连接的防松。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不同农机零件的装配要点
农机零件装配是否得当关系到农机顺畅运转的时间长短，为了保证农机长期的使用
情况良好，农机零件的装配工作一定要做好。以下是部分农机零部件的装配技巧。
气缸垫
有油孔的，必须使其与机体、缸盖上的相应油道孔对准，以免造成缸盖上的配气机
构因断油引起摩擦。无油道孔且正反形状都一样的，以缸盖的材质来确定：对于铝合金
缸盖，气缸盖卷边一面应朝向缸体；对于铸铁缸盖，气缸盖卷边一面应朝向缸盖。
活塞和活塞环
顶部有向上箭头等标记的活塞，应按标记规定的方向安装；无标记的，则应将活塞
顶涡流凹坑或凹坑旁的小缺口朝向喷油器一侧，以保证气体均匀混合。装配活塞环时，
顶部有 “上”、“UP”等标记的，应朝上；顶部无标记的扭曲环，其内圆切槽或倒角应
朝下；镀铬环（外壳发亮）应装在第一道活塞环槽内，各环开口应错开 120~180度，
以保证其密封效果。
连杆和连杆盖。卧式柴油机的连杆是采用45度剖分的，应将剖面朝下，以改善连
杆螺栓的受力情况。连杆盖与连杆是配对加工的，装配时应使配对的记号处于同一侧，
以保证连杆轴承的圆度、圆柱度符合规定要求。
主轴承盖、轴瓦、衬套
主轴承盖与机体轴承座均采用配对镗削加工，应按配对记号对号入座，不得随意互
换或改变装配方向，以免破坏主轴承座孔的同轴度和尺寸精度。有油孔的轴瓦或衬套，
应对准轴承座、衬套孔上相应的油道孔，以保证油路畅通。
传动轴和传动链
传动轴两端的传动叉应在同一平面内，以免造成传动部件扭转振动和损坏。传动链
条采用弹簧卡子的，应使其开口端方向与链条运动方向相反，以免在运动中受碰撞而脱
落。
驱动轮
驱动轮有向上箭头标记的，应使其指向前进时轮胎的旋转方向；无标记的，从机车
后面看驱动轮，其“八”字形或“人”字形花纹的顶尖应朝上。
缸盖螺栓
若螺栓的一头为粗牙螺纹，另一头为细牙螺纹，则应将粗牙螺纹端旋入机体；若螺
栓的两端为细牙，则应将较短的一端拧入机体，以保证能将缸盖压紧。
机油泵和喷油泵。机油采用行星转子式的，应将外转子倒角朝向泵体，以免机油在
泵内自行循环而降低泵油压力。喷油嘴轴塞套上月牙形定位槽应对准泵体上的定位孔，
柱塞上的记号（或回油槽）应朝上安装，以免造成不供油或柴油机“飞车”.
