地下管网工程 3 排水管道系统1
大学_给水排水管网系统试题及答案_1
给水排水管网系统试题及答案给水排水管网系统试题及答案(一)1、什么叫不计算管段答：根据最小管径在最小设计流速和最大设计充满度情况下能通过的最大流量值，估算出设计管段服务的排水面积，若设计管段服务的排水面积小于此值，即采用最小管径和相应的最小坡度而不再进行水力计算，这种管段称作不计算管段。
2、最小设计坡度，它是怎么规定的答：相应于管内流速为最小设计流速时的管道坡度叫做最小设计坡度。
具体规定是：管径200mm的最小设计坡度为0.004，管径300mm的最小设计坡度0.003。
3、什么是覆土厚度和埋设深度，如何确定污水管道的最小覆土厚度答：覆土厚度：管道外壁顶部到地面的距离;埋设深度：管道内壁底到地面的距离。
确定原则：1、必须防止管道内污水冰冻和因土壤冻胀而损害管道;2：必须防止管壁因地面荷载而受到破坏;3、必须满足街区污水连接管衔接的要求。
4、什么是控制点，如何确定控制点的标高答：在污水排水区域内，对管道系统的埋深起控制作用的地点成为控制点。
确定方法：一方面应根据城市的竖向规划，保证排水区域内各点的污水都能排出，并考虑发展，在埋深上适当留有余地;另一方面，不能因照顾个别控制而增加整体管道系统的埋深。
6、污水泵站的设置地点及其分类答：中途泵站，局部泵站和终点泵站。
中途泵站：当管道埋深接近最大埋深时，为提高下游管道的管位而设置的泵站;局部泵站：将低洼地区的污水抽升到地势较高地区管道中，或是将高层建筑地下室、地铁、其他地下建筑抽送到附近管道系统所设置的泵站;终点泵站：污水管道系统终点的埋深通常很大，而污水处理厂的处理后出水因受受纳水体水位的限制，处理构筑物一般埋深很浅或设置在地面上，因此需设置泵站将污水抽升至第一个处理构筑物，这类泵站称为终点泵站或总泵站。
7、每一设计管段的污水设计流量由哪几种流量组成，它们是如何定义的答：1、本段流量：从管段沿线街坊流来的污水量;2、转输流量：从上游管段和旁侧管段流来的污水量;3、集中流量：从工业企业或其他大型公共建筑物流来的污水量。
排水管网设计概述
的参数选用；
KZ——总变化系数，是最大日最大时污水量与平 均日平均时污水量的比值 。
KZ=Kd Kh
Kd——日变化系数，是最大日污水量与平均日污水 量的比值 。
Kh——时变化系数，是最大日最大时污水量与最大 日平均时污水量的比值 。
生活污水量总变化系数
所采用的排水体制
主干管布置在坚硬密实土壤中
管道定线时注意事项 尽量少穿河流、铁路、山谷和高地
避免与地下构筑物交叉 不宜敷设在繁忙、狭窄的街道下 集中流量尽量排入上游
管道定线（续）
污水管道在街道上的位置
• 与其他管线、构筑物有一定的距离 • 与给水管相交时，设于给水管下方 • 尽量避免敷设在机动车道下，设在人行道下
3.4 合流制管渠系统设计

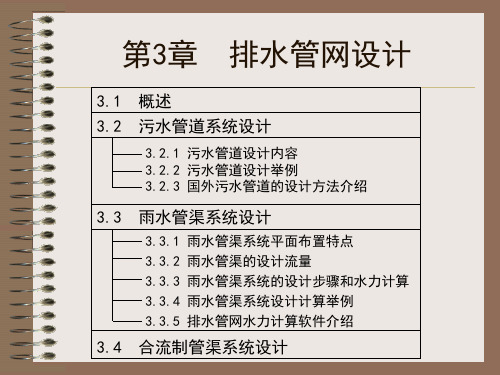

第3章 排水管网设计
3.1 概述（1）
排水管道的设计任务：
——规划设计收集和输送污水、雨水的一整套工 程设施和构筑物。
排水管道的设计步骤：
设计资料的 调查
设计方案 的确定
设计计算
设计图纸 的绘制
第3章 排水管网设计
3.1 概述（2）
设计资料调查
设计任务资料：有关的法令、法规、制度；城市的总 体规划及其他基础设施情况
荐的参数选用，排水量大的建筑也可以通过调查
或参考相近建筑选用。
m ——公共建筑在设计年限内所服务的用水单位数； T ——公共建筑最高日排水时间，h； Kh——公共建筑生活时变化系数，是最大日最大时污
水量与最大日平均时污水量的比值 。
污水设计流量的计算（续3）
（3）工业企业生活污水及淋浴污水量计算
Q3
第3章 排水管网设计

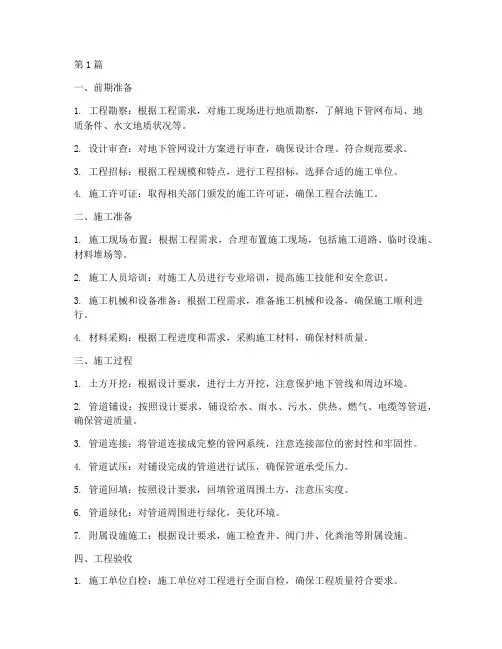

地下管网工程施工程序(3篇)
第1篇一、前期准备1. 工程勘察：根据工程需求，对施工现场进行地质勘察，了解地下管网布局、地质条件、水文地质状况等。
2. 设计审查：对地下管网设计方案进行审查，确保设计合理、符合规范要求。
3. 工程招标：根据工程规模和特点，进行工程招标，选择合适的施工单位。
4. 施工许可证：取得相关部门颁发的施工许可证，确保工程合法施工。
二、施工准备1. 施工现场布置：根据工程需求，合理布置施工现场，包括施工道路、临时设施、材料堆场等。
2. 施工人员培训：对施工人员进行专业培训，提高施工技能和安全意识。
3. 施工机械和设备准备：根据工程需求，准备施工机械和设备，确保施工顺利进行。
4. 材料采购：根据工程进度和需求，采购施工材料，确保材料质量。
三、施工过程1. 土方开挖：根据设计要求，进行土方开挖，注意保护地下管线和周边环境。
2. 管道铺设：按照设计要求，铺设给水、雨水、污水、供热、燃气、电缆等管道，确保管道质量。
3. 管道连接：将管道连接成完整的管网系统，注意连接部位的密封性和牢固性。
4. 管道试压：对铺设完成的管道进行试压，确保管道承受压力。
5. 管道回填：按照设计要求，回填管道周围土方，注意压实度。
6. 管道绿化：对管道周围进行绿化，美化环境。
7. 附属设施施工：根据设计要求，施工检查井、阀门井、化粪池等附属设施。
四、工程验收1. 施工单位自检：施工单位对工程进行全面自检，确保工程质量符合要求。
2. 监理单位验收：监理单位对工程进行验收，对不合格项提出整改意见。
3. 设计单位验收：设计单位对工程进行验收，对设计变更和问题提出意见。
4. 施工许可证颁发单位验收：施工许可证颁发单位对工程进行验收，颁发施工许可证。
5. 工程移交：施工单位将工程移交给使用单位，确保工程正常运行。
五、后期维护1. 工程保修：按照合同约定，对工程进行保修，确保工程质量。
2. 定期检查：对地下管网进行定期检查，发现隐患及时整改。
3. 维护保养：对地下管网进行定期维护保养，延长管网使用寿命。
市政管网工程试验检测方案
市政管网工程试验检测方案一、试验检测概况市政管网工程是城市基础设施的重要组成部分，其建设质量直接关系到城市居民的生活质量和城市发展的可持续性。
为了保障市政管网工程建设的质量和安全，需要进行严格的试验检测工作。
本试验检测方案旨在规范市政管网工程试验检测的程序和要求，以确保工程质量符合相关标准和规范。
二、试验检测内容1. 地下排水管道试验检测地下排水管道是市政管网工程中重要的组成部分，其质量直接关系到城市雨污分流系统的运行效果。
地下排水管道试验检测的内容包括：管道铺设质量检测、管道连接质量检测、管道内部光滑度检测、管道承载能力检测等。
2. 雨水收集系统试验检测雨水收集系统是市政管网工程中的重要设施，其质量直接关系到城市雨水资源的有效利用。
雨水收集系统试验检测的内容包括：雨水收集设施的框架结构检测、雨水收集设施的密封性检测、雨水收集设施的排水能力检测等。
3. 污水处理设备试验检测污水处理设备是市政管网工程中的关键设施，其运行效果直接关系到城市环境的治理效果。
污水处理设备试验检测的内容包括：设备的空气泄漏检测、设备的运行噪音检测、设备的处理效率检测等。
4. 管道防腐蚀试验检测市政管网工程中的管道在长期使用过程中容易受到腐蚀，影响管道的使用寿命和运行效果。
管道防腐蚀试验检测的内容包括：管道内部材料的耐腐蚀性检测、管道外部防腐蚀层的附着力检测、管道防腐蚀层的厚度检测等。
三、试验检测方法1. 地下排水管道试验检测方法地下排水管道试验检测主要采用压力试验和管道内部检测相结合的方法。
首先进行管道的压力试验，检测管道的承载能力和密封性；然后通过内部检测仪器对管道内部的光滑度进行检测，确保管道内部光滑。
2. 雨水收集系统试验检测方法雨水收集系统试验检测主要采用水压试验和排水试验相结合的方法。
首先进行雨水收集设施的水压试验，检测设施的框架结构和密封性；然后通过排水试验检测设施的排水能力，确保设施的运行效果。
3. 污水处理设备试验检测方法污水处理设备试验检测主要采用运行试验和检测仪器测量相结合的方法。
市政排水管网
雨水： （1）确定当地暴雨强度公式； （2）划分排水区域，进行雨水管渠的定线，确定可 能设置的调节池、泵站位置； （3）根据当地气象与地理条件，工程要求等确定设 计参数； （4）计算设计流量和进行水力计算，确定每一管段 的断面尺寸、坡度、管底标高及埋深； （5）绘制管渠平面图和纵断面。
➢ 2.3设计步骤
分区
一 二 三
镇（乡）村核心区
120~350 100~250 70~200
镇（乡）村核心区外
100~260 70~200 60~160
➢ 2.6合流制截流干管流量计算公式
• 2 管网设计
《室外排水设计规范》中，截流倍数N0取值为1.0~5.0。 目前大多数设计中，截流倍数N0取值为1.5~4.0，一般可取2.0。
《城市给水工程规划规范》（GB50282-2016）
区域
超大城市 （P＞1000）
特大城市
城市规模 大城市
（500≤P＜1000 Ⅰ型（300≤P＜500） Ⅱ型（100≤P＜300）
中等城市 （50≤P＜100
小城市
Ⅰ型（20≤P＜50）
Ⅱ型（P≤20）
一区 二区 三区
250~480 200~300
非铺砌土路面 公园或绿地
0.25～0.35 0.10～0.20
序号 1 2 3
区域情况 城市建筑密集区 城市建筑较密集区 城市建筑稀疏区
径流系数 0.60～0.70 0.45～0.60 0.2～0.45
➢ 2.8污水管道设计注意要点
• 2 管网设计
污水管道设计注意要点： （1）管道系统布置要符合地形趋势，一般宜顺坡排水，取短捷线路。 （2）尽量避免或பைடு நூலகம்少管道穿越不容易通过的地带或构筑物；当必须穿越时，需采取必要的处理或交叉措施。 （3）安排好控制点高程，依据竖向规划，并在埋深上适当留有余地； （4）查清沿线遇到的一切地下管线，准确掌握他们的位置和高程，安排好设计管道与它们的平行距离，处理好设计管 道与它们的竖向交叉； （5）管道在坡度骤然变陡处，可由大管径变为小管径； （6）污水管为非满管流、重力流，最小流速0.6m/s； （7）管道在检查井内一般采用管顶平接。
给水排水管网系统 第三版 知识总结
第1章1. 给水排水系统功能:向各种不同类别的用户供应满足需求的水质和水量，同时承担用户排出的废水的收集、输送和处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的.2. 给水用途通常分为： 生活用水 、 工业生产用水 、 市政消防用水 。
3. 生活用水包括: 居民生活用水 、 公共设施用水 和 工业企业生活用水 。
4. 排水工程系统: 为及时收集和处理和处理废水而建设的废水收集、处理和排放的工程设施。
5. 根据排水系统所接纳的废水来源，废水可分为 生活污水 、 工业废水 和 雨水 。
6. 给水排水系统应具备的主要功能有 水量保障 、 水质保障 和 水压保障 .7. 给水排水系统可划分为哪些子系统?1）原水取水系统。
有水源地、取水设备等；2）给水处理系统.用各种物化生方法的水质处理设备和构筑物；3）给水管网系统。
即输水与配水系统；4）排水管网系统.污水和废水收集与输送管渠、水量调节池、提升泵站及附属构筑物等；5)废水处理系统。
用各种物化生方法的水质净化设备和构筑物；6）排放和重复利用系统。
包括废水收纳体和最终处置设施。
8. 给水排水系统中各子系统及其组成部分具有 流量连续关系 。
9。
三个水质标准：1)原水水质标准：作为城镇给水水源，必须符合国家生活饮用水源水质标准；2）给水水质标准：供应城镇用户使用的水,须达到国家生活饮用水水质卫生标准要求;3）排放水质标准：废水处理后要达到的水质要求，应按国家国家废水排放水质标准及受纳水体承受能力确定.10. 三个水质变化过程：1）给水处理：即将原水水质净化或加入有益物质，使之达到给水水质要求的处理过程。
2）用户用水：即用户用水改变水质，使之成为污水或废水的过程，水质受到不同程度污染；3）废水处理:即对污水或废水进行处理，去除污染物质，使之达到排放水质的标准。
11. 水的机械能有 位能 、 压能 、 动能 。
12. 水在输送中的压力方式有 全重力给水 、 一级加压给水 、 二级加压给水 、 多级加压给水 。
排水管网设计说明书
202.5000 L / 人 d
由表 1 可得，老城区的居住区域为 74.5937ha ，新城区居住面积为
40.4025ha ，因此可得人口密度 N 老 N新 34000 841.5321人 / ha 。 40.4025
21000 281.5115人 / ha ， 74.5973
生活污水量：(386+297+320) 造纸厂流量计算 工业废水： （30+52） 1000/24/3600 2.3= 2.1829 生活污水量：(299+248+260)
L/s
35 2.5/3600/8+（278+460+460） 25 3/3600/8= 5.5716 L / s 淋浴污水量：((299+248+260) 0.72 60+（278+460+460） 0.32 40)/3600= 13.9436 L / s 总污水量为2.1829+5.5716+ 13.9436= 21.6981 L / s
给水排水工程排水管网设计
实际街区面积 ha 街区编号 计算街区面积 ha 实际街区面积 ha 街区编号 计算街区面积 ha 实际街区面积 ha 街区编号 计算街区面积 ha 实际街区面积 ha 街区编号 计算街区面积 ha 实际街区面积 ha 1.25 25 0.08 0.56 43 0.09 0.62 27 0.14 0.96 35 0.35 2.39 2.00 26 0.12 0.84 44 0.31 2.12 28 0.09 0.58 36 0.39 2.61 0.99 37 0.75 5.04 7.40 38 0.15 1.04 2.59 39 0.04 0.28 0.93 40 0.15 0.99 6.44 41 0.21 1.42 0.62 42 0.18 1.20
给水排水管网系统ppt课件
30
第二章 管网工程规划
现值（P）：表示在建设初期即0点上的资金价值。 终值（F）：表示投资偿还期期末的资金价值。 复利法计算公式 1）当资金现值为P，年利率为i%，则n年后的终值为
F=P（1+i%）n 2）当资金终值为F，年利率为i%，投资偿还期为n年；现值为
F P
(1 i%)n
20.06.2021
14
20.06.2021
15
❖ 给水排水工程分为给水工程和排水工程两大部份。
❖ 给水工程的任务；
❖ 排水工程的任务。
❖ 给水排水工程专业课内容主要包括水资源规划与保 护、取水工程、水处理工程和管网系统工程。
❖ 本课程为给水排水专业的主干课，教材中主要讲述 的内容为给水的输送和分配以及废水的收集和输送 管道系统网络的理论、工程设计与管网的管理维护 和运行调度的基础理论与工程技术。
8.排水管网系统的体制
合流制排水系统（直排式、截流式） 分流制排水系统
20.06.2021
21
本章重点
❖ 给排水系统的流量关系。 ❖ 水质变化过程。 ❖ 为何对于某些管网要实行分区供水？ ❖ 应该采用何方式来保证供水的安全性？ ❖ 应该采用何方式保证排水系统的运转安全性？ ❖ 如何进行排水体制的选择？
4.给水排水管网系统的功能与特点 功能：水量输送、水量调节、水压调节 特点：分散性、连通性、传输性、扩展性
20.06.2021
18
思考题
❖ （水源地）为何取水口一般布置在河流较窄 的地方？
❖ （水质）为何取水口位于城市河流的上游？
❖ （水压）为何给水处理厂一般建筑在城市地 势较高处而污水处理厂却建设在较低处？反 之有何问题？
(1i%n)1
第一章 排水系统的功能、组成与体制
（3）维护管理
合流制管道系统在晴天时只是部分流，流速较 低，容易 产生沉淀，据经验，管中的沉淀物易被 暴雨水流冲走，这样以来合流制管道系统的维护管 理费用可以降低，但是，流入污水厂的水量变化较 大，污水厂运行管理复杂。 分流制管道系统可以保证管内的流速，不致发 生沉淀，同时，污水厂的运行管理也易于控制。
水管道系统，以节省初期投资，有利于城镇发展，且
工期短，见效快，随着工程建设的发展，逐步建设雨 水排水系统。
3、维护管理
方面
晴天 体制 合流制 雨天
分流制
（3）维护管理
合流制管道系统在晴天时只是部分流，流速较 低，容易 产生沉淀，据经验，管中的沉淀物易被 暴雨水流冲走，这样以来合流制管道系统的维护管 理费用可以降低，但是，流入污水厂的水量变化较 大，污水厂运行管理复杂。 分流制管道系统可以保证管内的流速，不致发 生沉淀，同时，污水厂的运行管理也易于控制。
பைடு நூலகம்
1.4.3 排水管网系统的构成
1.收集设施 2.管网 3.调节池 4.提升泵站与压力输水管 5.污水厂 6.排放口
管道与管道之间的衔接
出户管 埋深
街道管 埋深 Hmin
h
坡度i 连接管管长L
排水管
排水管网
提升泵站与压力输水管
工业废水排水系统
(1)车间内部管道系统和设备； (2)厂区管道系统； (3)废水泵站和压力管道； (4)废水处理站； (5)出水口(渠)。
2、投资
方面
体制 管网 70～80﹪ 泵站、 污水厂 总造价 100﹪
合流制
分流制
（2）投资
分流制比合流制高。合流制只敷设一条管渠，其管 渠断面尺寸与分流制的雨水管渠相差不大，管道总投 资较分流制低20%～40%，但合流制的泵站和污水厂却 比分流制的造价要高。由于管道工程的投资占给排水 工程总投资的70%～80%，所以总的投资分流制比合流 制高。 如果是初建的城镇和小区，初期投资受到限制时， 可以考虑采用不完全分流制，先建污水管道而后建雨
给排水管网工程设计方案(3篇)
第1篇一、项目背景随着我国城市化进程的加快，给排水管网作为城市基础设施的重要组成部分，其设计和建设质量直接关系到城市居民的生活质量和城市可持续发展。
本设计方案旨在为某城市新建区域提供一套科学、合理、经济的给排水管网设计方案，以满足该区域居民生活用水、排水及雨水收集的需要。
二、设计原则1. 安全性原则：确保给排水管网系统在正常使用和极端情况下均能安全运行。
2. 可靠性原则：系统设计应保证在各种工况下均能满足用水需求，确保供水连续性和排水畅通。
3. 经济性原则：在保证系统安全、可靠的前提下，尽量降低工程造价和运行成本。
4. 合理性原则：系统设计应充分考虑地形、地质、水文、气候等因素，合理选择管道材料、管径和埋深。
5. 环保性原则：在设计中充分考虑雨水收集利用和污水处理，实现水资源的循环利用和环境保护。
三、设计范围本设计方案包括以下内容：1. 给水管网设计：包括水源选择、输水管道、配水管道、水表安装、水厂建设等。
2. 排水管网设计：包括雨水管网、污水管网、泵站建设等。
3. 污水处理厂设计：包括污水处理工艺选择、设备选型、工艺流程设计等。
四、给水管网设计1. 水源选择：根据区域地质条件，选择地下水作为水源。
2. 输水管道：采用PVC-U双壁波纹管，管道直径为DN200，埋深为2.5m。
3. 配水管道：采用PVC-U双壁波纹管，管道直径为DN150，埋深为1.5m。
4. 水表安装：在用户处安装水表，采用机械式水表，表前安装阀门，表后安装过滤器。
5. 水厂建设：建设一座日处理能力为5000吨的水厂，采用地下水直接取水、预处理、混凝沉淀、过滤、消毒等工艺。
五、排水管网设计1. 雨水管网：采用PVC-U双壁波纹管，管道直径为DN200，埋深为1.5m。
2. 污水管网：采用PVC-U双壁波纹管，管道直径为DN150，埋深为2.5m。
3. 泵站建设：建设一座雨水泵站和一座污水泵站，泵站采用卧式污水泵，单泵流量为500立方米/小时，扬程为10米。
