110KV输变电工程钢塔基础组织设计
目录第一章工程概况 (2)第二章基础施工工艺流程图 (3)第三章线路复测、分坑 (3)第四章土石方工程 (5)第五章基础浇制 (7)第六章质量要求及检查方式 (14)第七章平安施工方法 (19)第八章基础爱惜、文明施工与环境爱惜方法 (23)第九章施工进度图 (24)第十章企业最近几年完工的同类工程业绩 (25)第一章工程概况一、工程简况青岛即墨市110KV玉石输变电工程，新立角钢塔21基，钢管塔5基，采纳现浇混凝土台阶式基础和板式基础。
二、交通运输条件本线路青岛即墨市, 线路交通条件良好。
但雨水季节载重汽车难行驶，运输有必然的难度。
3.工期目标：2021年5月4日至2021年5月31 日第二章基础施工工艺流程图第三章线路复测、分坑一、线路复测对所利用的经纬仪、钢卷尺、标尺等测量工具，须在有效利用期内，而且必需进行校正，符合精度要求方可利用，经纬仪最小读数不大于1′。
依据设计平断面图及杆塔明细表，查对现场基础是不是与设计图纸提供的数椐相符（档距、高差、转角、跨越等），复测要紧内容和许诺误差见第六章线路复测质量要求及检查方式。
复测完成后，应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。
二、基础分坑本工程依照塔位的具体地形配置了不同长度的接腿，因此在基础施工分坑时，必需核实塔位中心桩及地形是不是正确，各塔位的A、B、C、D四个塔腿与中心桩的高差是不是符合《铁塔及基础明细表》中所标注的数据。
分坑放样时，以基础中心桩为准，以基坑底与中心桩高差操纵各个洞深。
同时考虑基础浇制成型后基础表面露出地面高度知足设计要求，不能形成凹进地面现象。
校核基础爱惜范围及基础高低腿是不是符合设计要求，如有不够时应及时通知项目部及设计。
铁塔基础施工应保留原设计中心桩，以便恢复中心桩和作为施工质量检查用，施工进程中无法保留的塔位中心桩，挖除前必需在平基阻碍范围之外的前、后、左、右方向钉出牢固的辅助桩，将塔位中心桩引出，并作好记录。
铁塔基础施工方案 (2)(完整版)
目录一、编制依据及工程概况二、工期与质量目标及承诺三、施工准备计划四、施工前期准备质量控制五、土方工程六、模板工程七、支模与混凝土浇制八、安全与环保措施及目标九、施工进度计划图一、编制依据及工程概况（1）根据甲方提供图纸及设备说明；（2）工程施工设计图纸和现场勘查情况。
工程概况青岛即墨市110kV玉石输变电工程线路铁塔基础施工。
二、工期与质量目标及承诺1工期目标：27天。
2质量目标工程质量应全部达到国家有关电力工程施工验收技术规范及质量检验评定标准规定的合格标准。
3承诺：确保工期在2013年5月31日前竣工，质量达到合格标准。
三、施工准备计划3.1认真研读图纸，仔细领会设计意图，弄清具体情况。
认真做好《技术交底》，按要求填写施工原始记录表格，并妥善保存，内容包括：3.1.1基坑的操平找正将经纬仪安平于铁塔基础中心桩处，严格检查坑深、根开、对角线等尺寸，与相对应的设计图纸吻合。
坑深中心应保留木桩或印记。
每个基坑操平时应包括坑中心及四角在内的至少5个点。
如果现浇基础有垫层者，未浇注前和浇注后分别进行操平。
对于终端塔、转角塔还要按照设计图纸要求将上拔腿（线路外角）坑深加大，满足基础预偏的要求.3.1.2基础材料的要求基础材料应在基础浇注前运达搅拌现场，当直接堆放于地面时，砂的备料应增大3％，碎石应增加2％。
当堆放于特殊场地时，可直接按照设计备料。
材料存放场地应防止雨水冲刷.水泥还要防止雨淋受潮等措施.3.2.原材料质量控制3.2.1基础钢筋的质量控制基础钢筋入库时要按照图纸进行入库检验。
分型号堆放，并挂牌标识。
发到施工现场的钢筋，在使用前应对照图纸逐个检查型号、尺寸、规格、数量，以防错运或错用.3.2.2水泥的质量控制要依据设计、季节、气候及工程的具体情况合理选择与使用水泥。
施工过程中还应注意以下几点：(1)水泥强度等级宜为混凝土强度等级的1.5倍—2倍；(2)选择收缩值较小的水泥品种，因为水泥等级越高、细度越细、早强越高对混凝土开裂影响越大；(3)尽量用低热水泥，降低混凝土的温升值；(4)控制水泥的碱含量 0.6﹪；(5)应按标明的品种、强度等级、生产厂家和出厂批号分别储存，不得混装；(6)水泥在运输和储存过程中应防水防潮；(7)加强抽样频率；(8)水泥提前进货入仓，注意其温度的控制.3. 2.3骨料的质量控制(1)严格控制砂、石骨料的质量，包括：强度、抗冻性、化学成分、颗粒形状、细度模数、级配、超逊径、针片状和杂质含量；(2)拌制混凝土时，应按批经常检测砂子的细度模数、粗骨料的级配、超逊径，及时调整配合比；另外砂子、小石的含水量每3个小时检测一次，及时调整用水量，保证混凝土拌和物的坍落度和水灰比；(3)粗骨料宜选用粒径20mm-40mm连续级配的碎石，含泥量不大于l％；(4)细骨料采用中细砂，平均粒径大于0.4mm，含泥量不大于1.5％，细度模数2.80左右，应质地坚硬、清洁、级配良好；(5)控制粗细骨料的质量和碱含量；(6)粗细骨料的最佳级配、各种粒径之间的含量(掺量)和最佳密度要通过试验确定.3.2.4水的质量要求拌制混凝土用水及养护用水，宜使用饮用水或经取样化验合格的水，水中不得含有油脂、泥土、杂草等，其上游应无化合物流入；有怀疑时应进行化验；为保证用水清洁，不得用水沟引水；严禁使用工业废水、污水及沼泽水.3.3 根据工程量大小、施工人员数量，准备好相关工器具。

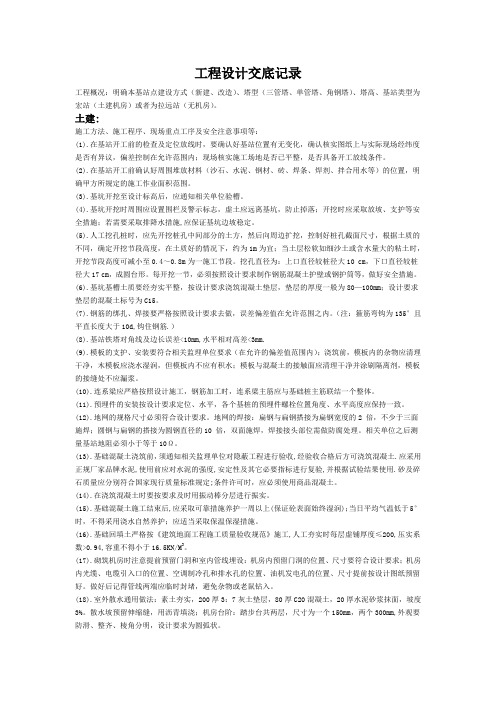

工程设计交底记录(土建、铁塔、配套)
工程设计交底记录工程概况：明确本基站点建设方式（新建、改造）、塔型（三管塔、单管塔、角钢塔）、塔高、基站类型为宏站（土建机房）或者为拉远站（无机房）。
土建:施工方法、施工程序、现场重点工序及安全注意事项等：(1).在基站开工前的检查及定位放线时，要确认好基站位置有无变化，确认核实图纸上与实际现场经纬度是否有异议，偏差控制在允许范围内；现场核实施工场地是否已平整，是否具备开工放线条件。
(2).在基站开工前确认好周围堆放材料（沙石、水泥、钢材、砖、焊条、焊剂、拌合用水等）的位置，明确甲方所规定的施工作业面积范围。
(3).基坑开挖至设计标高后，应通知相关单位验槽。
(4).基坑开挖时周围应设置围栏及警示标志，虚土应远离基坑，防止掉落；开挖时应采取放坡、支护等安全措施；若需要采取排降水措施,应保证基坑边坡稳定。
(5).人工挖孔桩时，应先开挖桩孔中间部分的土方，然后向周边扩挖，控制好桩孔截面尺寸，根据土质的不同，确定开挖节段高度，在土质好的情况下，约为1m为宜；当土层松软如细沙土或含水量大的粘土时，开挖节段高度可减小至0.4～0.8m为一施工节段。
挖孔直径为：上口直径较桩径大10 cm，下口直径较桩径大17 cm，成圆台形。
每开挖一节，必须按照设计要求制作钢筋混凝土护壁或钢护筒等，做好安全措施。
(6).基坑基槽土质要经夯实平整，按设计要求浇筑混凝土垫层，垫层的厚度一般为80—100mm；设计要求垫层的混凝土标号为C15。
(7).钢筋的绑扎、焊接要严格按照设计要求去做，误差偏差值在允许范围之内。
（注：箍筋弯钩为135°且平直长度大于10d,钩住钢筋.）(8).基站铁塔对角线及边长误差<10mm,水平相对高差<3mm.(9).模板的支护、安装要符合相关监理单位要求（在允许的偏差值范围内）；浇筑前，模板内的杂物应清理干净，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂，模板的接缝处不应漏浆。

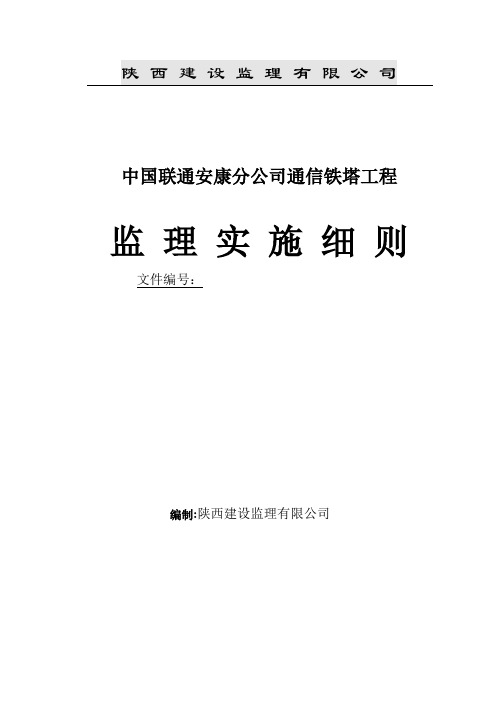

通信铁塔工程监理细则
