29
第三节 影响创造能力的非智力因素
5.组织能力 组织能力是指对杂乱的局面或事物进行
妥善安排，合理调配的指挥运筹能力。
30
第四节 影响创造能力的智力因素
我们要培养自己的创造能力，就应该 注重上述这些非智力训练，除此之外，搞 创造发明还必需具有一定的知识，知识就 是力量，现代社会已经进入了知识经济的 时代，没有知识必将一事无成。
35
第一节 综合创新原理
图3-2为一种小型车、钻、铣三功能机 床。它是适应小型企业、修理服务行业加 工修配小型零件运用综合原理开发设计出 来的小型多功能 机床。安的设计特点是： 以车床为基础，综合钻床、铣床主要箱而 成的。
36
37
第一节 综合创新原理
从大量的创新实践中可知， 综合就是创造。
38
13
第一节 人类的思维
抽象思维是以抽象的概念、判断和推 论为形式的思维方式，概念是客观事物本 质属性的反映，判断是两个概念的联系， 推论则是两个以上判断的联系。
14
第一节 人类的思维
2.发散思维与收敛思维 发散思维又叫分散思维、求异思维、
开放思维等。它是根据提供的信息，多方 位寻求问题的答案的思维方式。
6
第四节 机械创新设计
3.技术方案设计——进行总体设计和结构设 计，完成产品全部生产图纸，编制设计说 明书、工艺卡等 技术文件 总体设计要树立全局观念、首先要考 虑各子系统的分解。按照执行系统、传动 系统、操纵系统、支承形式的顺序找出实 现各功能的作用原理，再考虑实现系统总 功能的要求，将各分功能的作用原理进行 合理的组合，在众多的原理方案中选择几 个，然后进行综合评价，如对可靠性、成 本、寿命、适用性等比较选优。
7
第四节 机械创新设计
第三节 影响创造能力的非智力因素
5.组织能力 组织能力是指对杂乱的局面或事物进行
妥善安排，合理调配的指挥运筹能力。
30
第四节 影响创造能力的智力因素
我们要培养自己的创造能力，就应该 注重上述这些非智力训练，除此之外，搞 创造发明还必需具有一定的知识，知识就 是力量，现代社会已经进入了知识经济的 时代，没有知识必将一事无成。
35
第一节 综合创新原理
图3-2为一种小型车、钻、铣三功能机 床。它是适应小型企业、修理服务行业加 工修配小型零件运用综合原理开发设计出 来的小型多功能 机床。安的设计特点是： 以车床为基础，综合钻床、铣床主要箱而 成的。
36
37
第一节 综合创新原理
从大量的创新实践中可知， 综合就是创造。
38
13
第一节 人类的思维
抽象思维是以抽象的概念、判断和推 论为形式的思维方式，概念是客观事物本 质属性的反映，判断是两个概念的联系， 推论则是两个以上判断的联系。
14
第一节 人类的思维
2.发散思维与收敛思维 发散思维又叫分散思维、求异思维、
开放思维等。它是根据提供的信息，多方 位寻求问题的答案的思维方式。
6
第四节 机械创新设计
3.技术方案设计——进行总体设计和结构设 计，完成产品全部生产图纸，编制设计说 明书、工艺卡等 技术文件 总体设计要树立全局观念、首先要考 虑各子系统的分解。按照执行系统、传动 系统、操纵系统、支承形式的顺序找出实 现各功能的作用原理，再考虑实现系统总 功能的要求，将各分功能的作用原理进行 合理的组合，在众多的原理方案中选择几 个，然后进行综合评价，如对可靠性、成 本、寿命、适用性等比较选优。
7
第四节 机械创新设计
《机械创新设计范例》PPT课件
181
整理ppt
182
整理ppt
183
整理ppt
184
整理ppt
185
整理ppt
186
整理ppt
187
整理ppt
188
整理ppt
189
整理ppt
190
整理ppt
191
整理ppt
192
整理ppt
193
整理ppt
194
整理ppt
195
整理ppt
196
整理ppt
197
整理ppt
130
整理ppt
131
整理ppt
132
整理ppt
133
整理ppt
134
整理ppt
135
整理ppt
136
整理ppt
137
整理ppt
138
整理ppt
139
整理ppt
140
整理ppt
141
整理ppt
142
整理ppt
143
整理ppt
144
整理ppt
145
整理ppt
146
整理ppt
58
整理ppt
59
整理ppt
60
整理ppt
61
整理ppt
62
整理ppt
63
整理ppt
64整理ppt来自65整理ppt66
整理ppt
67
整理ppt
68
整理ppt
69
整理ppt
70
整理ppt
71
整理ppt
72
整理ppt
73
整理ppt
74
整理ppt
机械创新设计大赛PPT模板
CLICK HERE TO ADD A TITLE
Thank you
谢谢观看
THANK YOU
演讲人姓名
CLICK HERE TO ADD A TITLE
机械创新设计大赛 ——多方位电脑支撑架
参赛人： 演讲人姓名
目
设计背景 单击此处输入标题 设计方案 单击此处输入标题 结构设计 单击此处输入标题
寝室小
A
电脑桌的 匮乏
B
设计背景
设计方案1
一体式折叠电脑桌，可折叠成箱体，由可 折叠的桌板和连接在桌板上的桌面及连接 在桌面上的凳子组成。桌板可以折叠成长 方体，板间用弹簧合叶连接。桌板顶部有 可折叠的把手，底部有可折叠的轮子，方 便移动。桌面上有固定太阳伞的插孔，在 烈日炎炎的夏天和阴雨天都可以工作，桌 面下有可左右折叠的抽屉。桌面和宣传板 之间用弹簧合叶连接，桌面和宣传板间用 可折叠的支架连接，凳子和桌面间用可折 叠的支架连接，凳子腿和凳子间用可折叠 的斜拉连接。桌面可以向宣传板方向折叠， 凳子腿可以向凳子底部折叠。凳子底部有 可以固定在自行车后座上的夹子，可以在 不完全折叠后，将桌板固定在单车后座上， 实现移动桌板。
结构设计1
托板旋转调节处细节，俯 仰角0到300度
可调。
我们所设计的结构可以实现支撑架旋转和 多方向的移动杆件的来回移动来调节适当 的角度。通过对直角转动支撑机构、直角 拐头和俯仰调节机构等的分别调节，可实 现托架各向位置及角度的调整，从而满足 床上各种姿态下操作笔记本电脑的需求。 这种结构设计看似简单，但功能十分强大， 可以实现俯仰角0-300度可调，左右360度 可调。
结构设计2
1
单击此处添加小标题
4个旋转关节，上下可调， 360旋转。

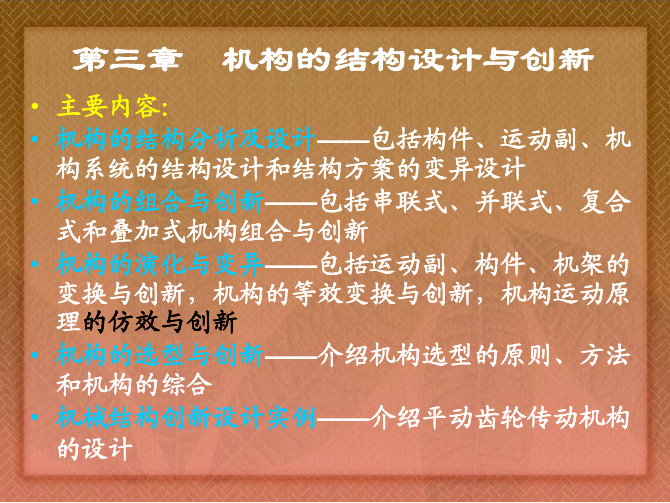

机械创新设计课件3机械创新设计-第三章
• 二、运动副的结构设计
• 1.转动副的结构设计
• 转动副是机械中最常见的运动副，沿圆周提供封闭 的约束。可使用滚动轴承或滑动轴承。
• 一般情况下，滚动轴承内圈随轴转动，外圈不动； 特殊情况下也可相反使用。
•2.移动副的结构设计 移动副的结构比较复杂，可以用高副式的移动副，也 可用低副式的移动副。a为常见移动副简图，b为重力 封闭，c为重力封闭与形封闭相结合，d为重力封闭点 接触式，e为柱面移动副，f为带滑键的柱面移动副， g为形封闭点接触式，h为形封闭结构，i为滚子与轮 轨接触形成，j为 滚子与滑槽接触 形成。
• 螺钉用于联接时需要通过螺钉头部对其进行拧紧， 而变换旋拧功能面的形状、数量和位置，可得到螺 钉头的多种设计方案。（图3-13a、b、c）头部结构 使用一般活动扳手拧紧，可获得较大的预紧力，但 不同的头部形状所需的最小工作空间（扳手空间） 不同；（图3-13d）滚花型螺钉头和（图3-13e）元 宝型螺钉头主要用于手工拧紧，预紧力较小；（图 3-13f、g、h）的扳手作用在螺钉头的内表面，所需 联接处空间小，但需专用扳手；（图3-13i、j、k、 l）分别是用“十字”和“一字”旋具拧紧的螺钉头部形 状，所需扳手空间小，但拧紧力矩也小。
• 双曲柄机构既可设计为泵，也可设计为轴系结构。
• 连杆机构的结构设计时，要注意以下问题：
• (1)各构件的运动不能发生干涉——当构件安装位置 不当时，有可能使杆件运动发生干涉，此时可通过 改变杆件的安装平面来解决。
• (2)机构平衡——机械在高速运行时所产生的惯性力 和惯性力矩会造成机器的强烈振动与噪声，由惯性 力引起的运动副中动压力的急剧增加，会加剧机件 的磨损和疲劳失效，从而降低机械的运动精度和平 稳性。故应将机构平衡与结构设计一并考虑。

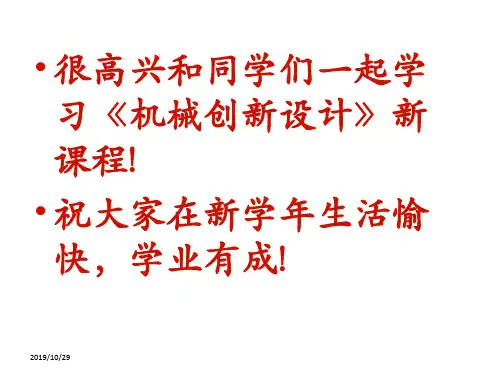

机械创新课件
2019/10/29
• 选不同构件为主动件，可得不同的应用。
农村水井打水的手动唧筒
2019/10/29
四杆机构
雨伞
2）引申 有别的东西像这件物品吗?是否可以从这
件物品引申设想出其他东西? • 港口用的起重机（双摇杆机构） • 飞机起落架（双摇杆机构）
2019/10/29
3）改变。改变原来的形状、颜色、气味、式样等， 会产生什么结果?
2019/10/29
2019/10/29
8)重组。交换一下零件位置会怎样？变动序列、 改换因果关系、改变速率应提供什么条件、产 生何种结果? 1608年在荷兰一个小城镇的眼镜铺里，18岁的 学徒利伯希坐在店铺门口，好奇地摆弄着他刚 刚磨好的几块透镜，凸透镜能将物体放大，而 凹透镜将物体缩小，使他感到非常有趣，无意 之中，他把两个镜片一前一后向远处看去，这 一看，他惊讶地看到远处教堂的塔尖又大又近， 好像伸手就能抓到。后来，他用纸板作了个圆 筒，代替双手，把镜片装在纸筒的两头，世界 上第一个“千里眼”——望远镜就这样诞生了。
图新、破旧立新的独创性活动。 • 创新的内容主要包括知识创新、技术创新、
制度创新和理论创新。
2019/10/29
4.机械创新设计的一般过程 1）确定设计目标和要求：根据市场要求，确定设计参数，选定约束条件，
最后提出设计任务书和产品开发计划。如：
2019/10/29
2019/10/29
2）原理方案设计 任务书确定后，运用设计者的专业知识、实际
2019/10/29
4）总体设计 在原理方案和结构方案设计的基础上全面考虑
产品的总体布置、人机工程、工艺美术造型、包 装运输等因素，画出总装配图。 5）施工设计
将总装配图拆成零件图和部件图，根据加工和 装配要求，标出公差、配合及技术要求，会出全 部生产用图纸，编写计算说明书、使用说明书， 列出标准件、外购件明细表及有关文件等。
• 选不同构件为主动件，可得不同的应用。
农村水井打水的手动唧筒
2019/10/29
四杆机构
雨伞
2）引申 有别的东西像这件物品吗?是否可以从这
件物品引申设想出其他东西? • 港口用的起重机（双摇杆机构） • 飞机起落架（双摇杆机构）
2019/10/29
3）改变。改变原来的形状、颜色、气味、式样等， 会产生什么结果?
2019/10/29
2019/10/29
8)重组。交换一下零件位置会怎样？变动序列、 改换因果关系、改变速率应提供什么条件、产 生何种结果? 1608年在荷兰一个小城镇的眼镜铺里，18岁的 学徒利伯希坐在店铺门口，好奇地摆弄着他刚 刚磨好的几块透镜，凸透镜能将物体放大，而 凹透镜将物体缩小，使他感到非常有趣，无意 之中，他把两个镜片一前一后向远处看去，这 一看，他惊讶地看到远处教堂的塔尖又大又近， 好像伸手就能抓到。后来，他用纸板作了个圆 筒，代替双手，把镜片装在纸筒的两头，世界 上第一个“千里眼”——望远镜就这样诞生了。
图新、破旧立新的独创性活动。 • 创新的内容主要包括知识创新、技术创新、
制度创新和理论创新。
2019/10/29
4.机械创新设计的一般过程 1）确定设计目标和要求：根据市场要求，确定设计参数，选定约束条件，
最后提出设计任务书和产品开发计划。如：
2019/10/29
2019/10/29
2）原理方案设计 任务书确定后，运用设计者的专业知识、实际
2019/10/29
4）总体设计 在原理方案和结构方案设计的基础上全面考虑
产品的总体布置、人机工程、工艺美术造型、包 装运输等因素，画出总装配图。 5）施工设计
将总装配图拆成零件图和部件图，根据加工和 装配要求，标出公差、配合及技术要求，会出全 部生产用图纸，编写计算说明书、使用说明书， 列出标准件、外购件明细表及有关文件等。
