MTC温控器说明书
XMT系列数显温度控制器使用说明书
限设定值，但仍低于上限设定值时，绿灯、红灯同时熄灭，下限继电器总低断、总高通，停止加温，上限继电器总低通、总高断，继续加温。当实际温度值达到或超过上限设定值时，红灯亮，此时下限、上限继电器均为总高通、总低断，停止加温。
一般作温度控制时，可把下限继电器输出作辅助加热控制、上限继电器输出做加热控制。也可把下限继电器输出作温度控制，上限继电器输出作超温报警用。
3、XMT — 131/132、XMTA — 2301/2302、XMTD — 2301/2302 的调节功能与使用方法：此类型号规格仪表为时间比例式
调节控制功能温控表。
五、其它
1、温控表的使用、保管环境应符合技术要求，现场不应有腐蚀性气体；
2、在有电机、变频器等易产生交流屏蔽干扰源的场合，温控表的工作电源线不要与电机、变频器的电源线串联共接，
以减少仪表的电磁干扰；
3、温控表在使用过程中损坏，如系制造质量不良所致，18个月内由我司免费维修更换；如系使用方因拆封、接线错误
一、概述
XMT系列数显温度控制器是近年发展起来的新一代工业自动化检测、控制温度的通用型仪表，它采用先进的大规模集成电路，应用独特的非线性校正技术，把测温传感器反馈给仪表的实时温度值与控制器的预置设定控制值进行快速地逻辑比较、运算、输出控制，以达到稳定控制设定温度的工控目的。
XMT系列数显温控器与传统的动圈型温控器、电子温度调节器相比，具有显示精度高、温控性能好、抗震性强、可靠性佳等优点。在调节形式上有二位式、三位式、时间比例式、可控硅连续调节式、PID调节式等多种调节方式，控制方式主要是：电磁继电器和固态继电器控制加热源二种方式，并可根据用户需要增加温度超上限报警功能。配上不同材料的测温传感器，可广泛应用于塑料机械、包装机械、食品机械、轻纺机械以及冶金、制冷、化工、医疗设备等行业在 -50℃ — +1600℃ 范围内的温度检测和控制。
温控器说明书
温控器说明书【篇一：温控器说明书】安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。
12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。
同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。
温度控制器的说明书
温度控制器的说明书一、产品介绍温度控制器是一种用于控制温度变化的设备，通常应用于各类加热或冷却系统中，以确保温度的稳定和准确性。
本说明书将详细介绍温度控制器的使用方法、技术规格以及安全注意事项。
二、技术规格1. 输入电压：AC 220V2. 控制类型：PID控制3. 温度范围：-50℃至+150℃4. 温度精度：±1℃5. 输出类型：继电器输出6. 外观尺寸：120mm×80mm×40mm三、使用方法1. 连接电源：将温度控制器的电源线连接到AC 220V电源上。
2. 连接传感器：根据需要，将温度传感器连接到温度控制器的探头接口上。
3. 设置温度目标值：使用温度控制器面板上的按钮和显示屏，设置所需的温度目标值。
4. 参数调整：按照需要，调整PID控制参数以实现更准确的温度控制。
5. 启动控制器：按下温度控制器面板上的启停按钮，控制器将开始工作并调节系统温度。
6. 监控温度：使用控制器面板上的显示屏，实时监控当前温度以及目标温度。
四、安全注意事项1. 在安装和操作控制器之前，请确保断开电源以防止电击事故。
2. 请根据产品规格正确选择电源电压，使用不符合规定电压的电源会导致设备损坏。
3. 定期检查控制器、传感器和电缆的连接是否牢固，避免松动或脱落导致设备故障。
4. 请勿在潮湿、腐蚀性或易燃易爆环境中使用温度控制器，以免引发安全事故。
5. 在长时间不使用时，建议将温度控制器断开电源，并储存在干燥、通风良好的地方。
6. 如果发现异常情况或设备故障，请立即断电并寻求专业人员进行维修。
以上是温度控制器的说明书，希望能帮助您正确、安全地使用该设备。
如有任何疑问或问题，请咨询售后服务部门，感谢您的支持与配合。
注：本说明书仅供参考，请以实际产品附带的说明书为准。
MT温控仪使用说明书
XMT7000系列温度控制仪说明书余姚市腾辉温控仪表厂2008 年2 月一、概述XMT7000系列智能温度控制器是一种经济型的智能工业调节仪表,广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。
主要特点热电偶、热电阻、模拟量、频率脉冲等多种信号自由输入,量程自由设置软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于%FS模糊理论结合传统PID方法，控制快速平稳，先进的自整定方案输出可选：继电器触点、逻辑电平、可控硅单相或三相过零和移相触发脉冲、模拟量，另附二路可定义的报警触点输出二、主要技术指标1.输入逻辑电平：DC 0/12V热电偶K E S J T B R N 过零触发脉冲:光偶可控硅输出 1A 600V热电阻 Pt100 JPt100 Cu50 移相触发脉冲:光偶可控硅输出1A 600V线性信号 0-5V 1-5V mV Ω0-10mA电流输出（负荷阻值600Ω以下）0-10mA 0-20mA 4-20mA 0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）8.控制方式：模糊PID控制、位式控制2.基本误差：输入满量程的±%±1个字9.电源电压: AC85-264V(50/60Hz)3.分辨率： 1℃、(额定100-240V AC)4.采样周期：2次/sec AC(额定24V AC)5.报警功能：上限，下限，上偏差，下偏差， DC (额定 24V DC)区间外，区间内10.工作环境：温度0-50℃，湿度<85%RH 的6.报警输出：继电器触点 AC250V 3A（阻值）无腐蚀性场合，功耗<5VA7.控制输出：继电器触点 AC250V 3A（阻值）11.面板尺寸：80×160，160×80，96×96，72×72，48×96，96×48，48×48mm三、产品确认请参照下列代码确认送达产品是否与您指定的型号一致。
XMT温控仪说明书
□4：输入信号类型: ‘1’热电偶信号； ‘2’热电阻信号 ‘7’湿度信号
（具体支持分度号类型见下列五.参数表中传感器输入类 Sn）
1
四、仪表面板及接线 1、仪表面板（参考）
2、仪表接线图（仅供参考，已仪表上所附接线图为准）
五、内部参数
序号
0
1
2
一
级
3
菜
单
4
5
6
提示符
名称
设定范围
说明
出厂值
SP
设定值
②自整定中，如须要人为退出，将自整定参数 AT 设置为 OFF 即可退出，但整定结果无效。
3
七、错误信息： 1.PV 窗口显示“—HH—”或“—LL—”时表示断偶，传感器型号不配或传感器接反。 2.参数不能修改时， 请检查密码锁 LOC 是否被锁着，或者被设定上下限范围 DIH、DIL 所限制。 3.下排窗口显示“H 数字”，无法进入菜单，表示仪表正处于手动输出状态，按 约 3 秒可退出手动调整状
P
比例带
0～200.0℃ 过冲越小, 但 P 太大会增加系统达到目标值的时间.。
15.0℃
设置 P=0，仪表转为二位式控制状态,详见下列回差参数 HY
I
积分时间
0～2000S
设定积分时间，以解除比例控制所发生之残余偏差, 太大
240S
会延缓系统达到平衡的时间, 太小会产生一种频率较低的波动。
d
微分时间
1、 测量误差：±0.5F·S±1 字，附加冷端补偿误差±1℃。 2、 输入类型： XMT-7001 系列：K、E、J、S、R、WR25、B；
XMT-7002 系列：PT100、CU50； XMT-7003 系列：0-5V(0-10MA)； 1-5V(4-20MA)； 3、 主控继电器输出(无源)触点容量：阻性负载 5A,周期 2～120 秒可调。报警继电器输出触点容量：阻 性负载 3～5A 4、 固态继电器驱动信号：电流大于 15mA,电压大于 9V，周期 2S。
阴凉柜通用-说明书

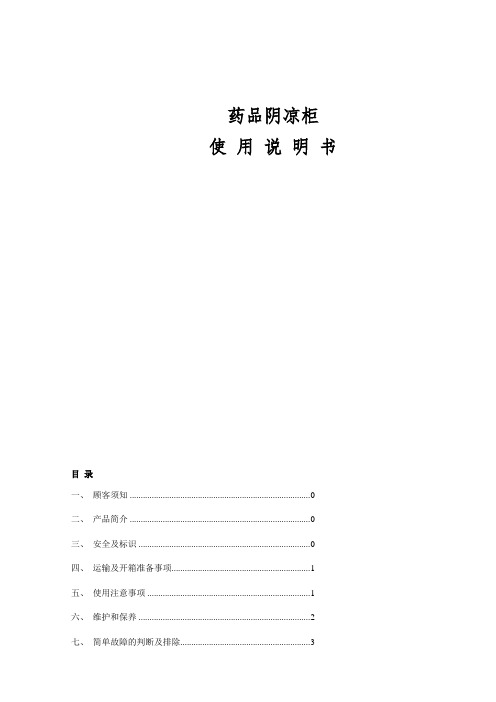

药品阴凉柜使用说明书目录一、顾客须知 0二、产品简介 0三、安全及标识 0四、运输及开箱准备事项 (1)五、使用注意事项 (1)六、维护和保养 (2)七、简单故障的判断及排除 (3)八、电子温控器 (3)九、温度记录仪（详见附件说明） (3)十、远程控制 (3)十一、售后服务 (3)十二、电路图（详见顶部电路图贴膜） (4)附页、控制器参数设置方法一、顾客须知尊敬的顾客：感谢您选择、使用山东博科生物产业有限公司的产品。
为了方便您的使用，请仔细阅读本说明书，并按照说明书的步骤操作。
二、产品简介BIOBASE系列药品柜根据中国的环境特点设计，选用优质零部件，精工细作，质量可靠，其外观造型优美、豪华气派、功能完备，可用来存放各类药品，是药店，医院的最佳选择。
结构说明：三、安全及标识安全：药品柜应安装在符合《使用说明书》要求的场所及说明。
授权：对BIOBASE药品柜及制冷系统的所有工作由合格的经授权的专业人员进行。
安全操作：为了避免可能发生的某些危险，在操作前，所有的施工人员必须仔细阅读《使用说明书》。
安全提示：安全提示被特别指出，以防止发生危险，必须完全遵循。
注意！ 防止设备可能发生危险的提示小心！ 防止人员可能发生较小危险的提示警告！ 防止人员发生严重危险的提示危险！ 防止人员发生重大安全事故的提示四、运输及开箱准备事项在包装箱内有玻璃门等易碎物品，请在运输和搬运、移动设备时，必须垂直搬运，小心轻放，避免碰撞，稳妥运输；在接受货物时，拆包后，应对所有物品进行仔细检查验收，在确定物品完整无损坏、无遗漏后方可进行接收手续。
如果有明显的损失或损坏，应立即在货运清单的收据上注明，并由运输公司的代理人签字，否则，运输公司可以拒绝索赔。
同时请与现场人员进行联系，并保留全部包装。
我方现场人员将提供必要的书面检查报告同时进行索赔；从车上卸下时，要用双叉车进行，并要充分注意安全，或用吊车吊下时，要在指定的部位用φ10mm 以上的钢索或钢带，安全的吊下。
温控器的使用说明书
温控器的使用说明书温控器的使用说明书在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的.技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为AC220V）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。
12、避免在含有二氧化硫（SO2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
xmtd-74温控器说明书
xmtd-74温控器说明书一、简介XMtd-7411温控器是一种多功能的温度控制设备，通过对温度进行测量和控制，能够广泛应用于工业生产等领域。
本说明书将详细介绍XMtd-7411温控器的安装、使用以及维护等方面的内容。
二、安装1. 将XMtd-7411温控器取出包装箱，检查外观是否完好，并确认附件是否齐全。
2.将温控器安装在温度控制设备上，使用螺丝进行固定。
3.将温度传感器连接到温控器的输入端，并注意接线端口的正负极性。
三、使用1.按下电源开关，温控器将开始启动并显示当前的温度值。
2.使用旋钮或按钮进行温度设置。
旋钮可用于调整目标温度值，而按钮可用于确定温度的单位、控制器模式和其它功能。
3.在控制器模式中选择合适的模式，如自动控制模式、手动控制模式或程控模式等。
4.在温度达到设定值后，温控器将自动控制温度，并根据需要进行报警。
5.可通过LCD显示屏查看当前的温度值、设定值以及控制模式等信息。
四、维护1.定期检查温度传感器以确保其工作正常，如有损坏或失效，应及时更换。
2.温控器的外壳应保持清洁，使用软布擦拭，不可使用含有腐蚀性物质的清洁剂。
五、注意事项1.使用前请仔细阅读本说明书并按照要求正确操作。
2.温控器安装和使用时必须确保电器设备处于断电状态，以免发生触电事故。
3.请勿将温控器暴露在高温或潮湿的环境中，以免影响其正常工作。
4.严禁将温控器的内部结构进行拆卸或改装，否则可能导致温控器失效。
5.如果长时间不使用温控器，请将其断开电源并妥善保管，以防止其受到损坏。
六、技术参数1.电源电压：AC220V±10%2.温度范围：-50℃~+200℃3.分辨率：0.1℃4.控制精度：±0.5%FS5.输入信号：K型热电偶或Pt100热电阻6.输出信号：继电器输出七、售后服务。
温控表XMT—FB9232说明书
温控表XMT—FB9232说明书系列智能数显温控仪使用说明书 XMT-系列智能数显温控仪使用说明书 XMT- －系列智能数显温控仪使用说明书XMT －7000 系列智能数显温控仪使用说明书 XMT 7000 操作注意操作注意•断电后方可清洁仪器。
•断电后方可清洁仪器。
•清楚显示器上的污渍请用软布或绵纸。
•清楚显示器上的污渍请用软布或绵纸。
• 显示器易被划伤，禁止用硬物擦洗过触及。
• 显示器易被划伤，禁止用硬物擦洗过触及。
• 禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按• 禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
键。
一、主要技术指标一、主要技术指标输入热电偶热电阻输入热电偶热电阻 1.1 S R B K N E J T Pt100 JPt100 C 50 1.1 S R B K N E J T Pt100 JPt100 C 50 基本误差输入满量程的± ±个字基本误差输入满量程的± ±个字 1.2 :0.5% 1 1.2 : 0.5% 1 分辨率： 1.3 分辨率： 1C 0.1 C 1.3 1C 0.1C 采样周期：次，按需可达到次采样周期：次，按需可达到次 1.4 3 /sec /sec 1.4 3 /sec /sec 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差， 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差， 1.5 范围内及待机状态报警范围内及待机状态报警报警输出：继电器触点阻性负载）报警输出：继电器触点阻性负载）（ 1.6AC2A （ 1.6 AC2A 控制方式：模糊控制、位式控制控制方式：模糊控制、位式控制 1.7 PID 1.7 PID 控制输出：继电器触点（容量：控制输出：继电器触点（容量：）1. 220VAC3A ）1. 220VAC3。
温控器使用说明书
规格说明：◆面板尺寸：75×35(单位：mm) ◆建议安装孔尺寸：71×30(单位：mm) ◆外壳：阻燃ABS 塑料◆防护等级：IP45 ◆使用环境：◇工作环境温度：－10℃～+60℃；◇工作环境相对湿度：20％～85％(不凝露)。
◆主要功能及电参数：◇电源电压：12VAC/VDC；◇电源功耗：≤5W；◇温度测量范围:-40℃～+50℃；◇测量精度：±l℃；◇分辩率：1℃；◇开机延时保护时间：0～9min ◇高低温报警设置范围：O℃～20℃并可以取消；◇温度校正范围：-5℃～+5℃；◇除霜周期：0～99h；◇除霜时间：0～99min ◇压缩机输出接点：10A 240VAC；除霜输出接点：10A 240VAC；◇传感器：NTC 103AT。
参数设定操作：◆修改参数值操作：◇按住[Set]键3S 进入参数项选择模式，设置指示灯亮；LED 显示某一参数项；◇按[▲]或[▼]键选择参数项（F1�6�7�6�7F7)，按[▲]增加，按[▼]减少，再按[Set]键显示相应参数项的参数值；◇按住[Set]键不松手，同时再按一下[▲]键或[▼]键改变参数值，如连续按[▲]或[▼]键不放，参数值自动快速增大或减小；松开[Set]键，单按[▲]或[▼]键选择下一个参数项，按住[Set]键不松手，同时再按一下[▲]键或[▼] 键改变参数值，重复以上步骤进行所有参数值的设定；◇所有参数设定完毕，按一下[Rst]键保存所有设定值，返回温度测量状态设置指示灯灭。
若30S 后无键操作，机器自动存储设定值并返回温度测量状态，设置指示灯灭。
若在参数设定完成后30S 内未按[Rst]键保存就断电，机器仍按原来的参数值运行。
◆查看参数值操作：◇按一下[▲]键，显示已设定上限值2S，返回当前温度显示状态；◇按一下[▼]键，显示已设定下限值2S，返回当前温度显示状态；◇按一下[Set]键，显示已设定除霜间隔、最大除霜时间各2S，返回当前温度显示状态。
