电线电缆敷设施工方案
电线电缆施工工程(3篇)

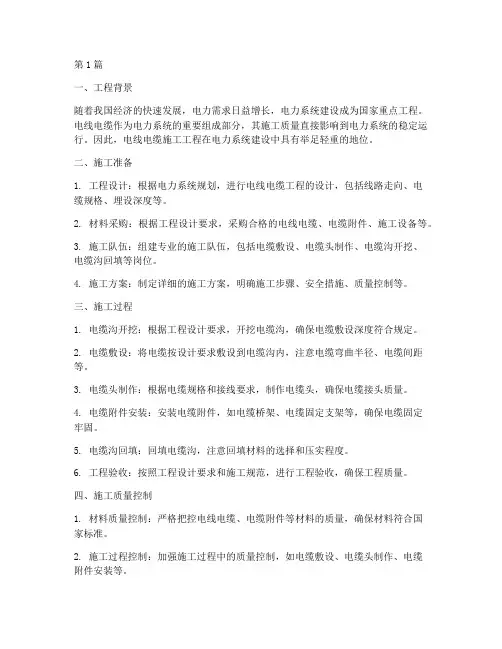

第1篇一、工程背景随着我国经济的快速发展，电力需求日益增长，电力系统建设成为国家重点工程。
电线电缆作为电力系统的重要组成部分，其施工质量直接影响到电力系统的稳定运行。
因此，电线电缆施工工程在电力系统建设中具有举足轻重的地位。
二、施工准备1. 工程设计：根据电力系统规划，进行电线电缆工程的设计，包括线路走向、电缆规格、埋设深度等。
2. 材料采购：根据工程设计要求，采购合格的电线电缆、电缆附件、施工设备等。
3. 施工队伍：组建专业的施工队伍，包括电缆敷设、电缆头制作、电缆沟开挖、电缆沟回填等岗位。
4. 施工方案：制定详细的施工方案，明确施工步骤、安全措施、质量控制等。
三、施工过程1. 电缆沟开挖：根据工程设计要求，开挖电缆沟，确保电缆敷设深度符合规定。
2. 电缆敷设：将电缆按设计要求敷设到电缆沟内，注意电缆弯曲半径、电缆间距等。
3. 电缆头制作：根据电缆规格和接线要求，制作电缆头，确保电缆接头质量。
4. 电缆附件安装：安装电缆附件，如电缆桥架、电缆固定支架等，确保电缆固定牢固。
5. 电缆沟回填：回填电缆沟，注意回填材料的选择和压实程度。
6. 工程验收：按照工程设计要求和施工规范，进行工程验收，确保工程质量。
四、施工质量控制1. 材料质量控制：严格把控电线电缆、电缆附件等材料的质量，确保材料符合国家标准。
2. 施工过程控制：加强施工过程中的质量控制，如电缆敷设、电缆头制作、电缆附件安装等。
3. 工程验收控制：严格进行工程验收，确保工程质量符合设计要求。
五、施工安全措施1. 人员安全：加强施工人员的安全培训，提高安全意识，确保施工人员生命安全。
2. 设备安全：定期检查施工设备，确保设备运行正常，降低设备故障风险。
3. 电力安全：严格执行电力安全操作规程，防止触电事故发生。
4. 环境保护：合理规划施工场地，减少对环境的影响，确保施工过程中的环境保护。
总之，电线电缆施工工程是一项复杂、细致的工作。
通过严格的施工准备、施工过程控制、施工质量控制和安全措施，确保电线电缆施工工程的质量和安全，为电力系统的稳定运行提供有力保障。
电线线路施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，电力需求日益增长，电力设施的建设和维护成为我国能源领域的重要任务。
电线线路作为电力传输的重要载体，其施工质量直接关系到电力系统的稳定运行和人民群众的生活质量。
本方案旨在为电线线路施工提供一套科学、合理、高效的施工方案，确保施工质量，提高施工效率。
二、施工范围及内容1. 施工范围：本项目包括架空线路、电缆线路、配电室及设备安装等。
2. 施工内容：（1）架空线路：包括线路杆塔、导线、绝缘子、金具等；（2）电缆线路：包括电缆、电缆桥架、电缆支架、接地等；（3）配电室及设备安装：包括配电室土建、电气设备安装、自动化系统调试等。
三、施工组织机构及人员配置1. 施工组织机构：（1）项目经理部：负责项目的整体策划、组织、协调和监督；（2）工程技术部：负责施工方案编制、技术指导、质量监督等；（3）物资设备部：负责材料采购、设备租赁、施工保障等；（4）施工队：负责现场施工、安全防护、进度控制等。
2. 人员配置：（1）项目经理：1名，负责项目的全面管理；（2）技术负责人：1名，负责技术指导、质量监督；（3）施工队长：2名，负责现场施工、安全防护、进度控制；（4）施工人员：根据工程量及工期要求，配置相应数量的施工人员；（5）质量检查员：1名，负责质量监督、验收；（6）安全员：1名，负责现场安全防护、事故处理。
四、施工工艺及质量控制1. 施工工艺：（1）架空线路施工：①基础施工：根据设计要求，进行杆塔基础施工，确保基础稳定；②杆塔组立：根据设计要求，选择合适的杆塔类型，进行组立；③导线架设：根据设计要求，进行导线架设，确保导线紧固；④绝缘子安装：根据设计要求，进行绝缘子安装，确保绝缘性能；⑤金具安装：根据设计要求，进行金具安装，确保金具紧固；⑥接地：根据设计要求，进行接地，确保接地电阻符合规范。
（2）电缆线路施工：①电缆敷设：根据设计要求，进行电缆敷设，确保电缆平直；②电缆桥架安装：根据设计要求，进行电缆桥架安装，确保桥架牢固；③电缆支架安装：根据设计要求，进行电缆支架安装，确保支架牢固；④接地：根据设计要求，进行接地，确保接地电阻符合规范。
10KV电力电缆敷设施工方案
10Kv电力电缆敷设施工方案编制:审核:批准:1概述此次敷设的电缆主要是施工用电系统的10KV电力电缆，主要包括：地下厂房安装间箱变至锦屏东U0KV变电站967开关、金楠木施工区（2#营地对面）至金楠木隧道上面10KV联楠一回输电线路等的10KV电力电缆。
电缆的型规格号和数量：① 地下厂房安装间箱变至锦屏东110KV变电站967开关：ZR-YJV22-8.7/15KV-3*70mm2 /1450m （810m+640m）②金楠木施工区（2#营地对面）至10KV联楠一回输电线路：ZR-YJV22-8.7/15KV-3*25mm2/80m2施工依据2.1国家相关标准及规程规范《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-20062.2本工程机电设备安装工程合同2.3业主的用电管理办法及其它相关规定3电缆的敷设路由：3.1地下厂房安装间至锦屏东110KV变电站：地下厂房安装间箱变一＞进厂交通洞上游侧墙面一►进厂交通洞口顶部平台计量装置一►约450m长山坡一►大水沟隧道东端口顶部平台一►锦屏东110KV变电站。
3.2金楠木施工区（2#营地对面）至10KV联楠一回输电线路：金楠木施工区（2#营地对面）——►约60m长山坡——►金楠木隧道上方10KV联楠一回输电线路。
4 电缆敷设方式4.1电缆敷设采取人工进行敷设，每3-4m一人（山坡地段的人员布置需根据具体的地形条件合理安排）。
4.2地下厂房安装间至锦屏东110KV变电站967开关的电缆敷设4.2.1地下厂房安装间至锦屏东110KV变电站的电缆，在进厂交通洞洞口顶部平台设有一个断口，断口部位安装高压计量装置。
4.2.2先将1450m、ZR-YJV22-8.7/15KV-3*70mm2电缆运至进厂交通洞洞口，敷设进厂交通洞洞口顶部平台至地下厂房安装间的电缆，敷设方向为由进厂交通洞洞口向地下厂房安装间进行敷设。
低压线路敷设施工方案
低压线路敷设施工方案一、引言低压线路敷设施工方案是为了满足低压电力线路的敷设需求，确保电力线路的安全可靠运行而制定的施工方案。
本文档将从施工前的准备工作、敷设线路的选择、施工流程以及施工后的检验与验收等方面进行详细阐述。
二、施工前准备工作2.1 确定敷设线路的需求在施工前，必须明确敷设线路的需求，包括线路的长度、电力负荷、敷设环境等要素。
根据需求，确定线路的规格和类型，例如：单相或三相线路、裸露导线或电缆线路等。
2.2 制定施工计划根据敷设线路的需求，制定详细的施工计划。
计划包括施工时间、施工人员的安排、所需材料和工具的准备等内容。
施工计划应合理安排，充分考虑到施工现场的实际情况。
2.3 确定施工现场在开始施工前，需对施工现场进行勘察并确定。
施工现场选择要考虑到敷设线路的长度和走向，尽量选择平整、无障碍物的地面。
2.4 确保安全措施施工现场必须遵守各项安全规定和操作规程。
施工人员应穿戴必要的安全装备，如安全帽、防护眼镜、绝缘手套等，并进行必要的安全培训。
三、敷设线路的选择根据敷设线路的需求和本地的电力规定，选择适合的线路类型和规格。
常见的低压线路有裸露导线和电缆线路两种。
3.1 裸露导线裸露导线是指没有绝缘层包裹的导线，通常用于较短距离的敷设和暂时性供电。
敷设裸露导线时，要确保导线与地面有足够的安全间距，防止触电和短路事故的发生。
3.2 电缆线路电缆线路是指由绝缘层包裹的导线，具有较好的绝缘性能和耐久性。
适用于长距离的敷设和对电力质量要求较高的场所。
四、施工流程4.1 准备工作施工前，需对材料和工具进行检查和准备。
确保材料和工具的质量和数量满足施工需求。
同时清理施工现场，确保安全和整洁。
4.2 敷设线路根据施工计划和线路规格，开始进行线路的敷设。
将线缆或导线按照需要的路径敷设好，并进行必要的固定和保护措施。
不同的线路类型和规格可能需要不同的敷设方法，需按照相应的规范进行操作。
4.3 连接与接地线路敷设完成后，进行相应的连接和接地工作。
电缆等供电线路敷设施工方案
电缆等供电线路敷设施工方案（1）电缆要求1、所有电缆敷设均符合国内标准或相适应的IEC线路，特别是电缆转弯处，其电缆弯曲半径与电缆外径的比值，不小于国内标准或相应的IEC线路标准所规定的数值，地混凝土排管和钢管内敷设的电缆，不得在管内接头。
2、电缆敷设整齐，尽量避免交叉，固定不得损伤绝缘，电缆不敷设在边缘的凸出部分上，不得弯折和扭曲，以免损伤电缆。
3、在三相四线系统中，使用单芯电缆，三相四线应组成紧贴的排列，且至少每隔1.5m用绑带扎牢。
4、除敷设在管、沟内的电缆以外，本技术规范规定的所有电缆，可敷设水平和垂直的电缆槽内，并以规定的方式适当固定，使用批准的线夹和梯架，电缆槽上的电缆最多为两层，除非监理工程师另有批准。
5、根据敷设电缆地点的具体条件，所有电缆线路按规定在电缆终端和接头附近，应余留适当的电缆长度。
6、电缆通过承受压力的地段，如穿过道路时，应穿钢管保护。
（2）电缆中间头、终端头制作1、电缆中间接头采用高导电率的电镀锡铜套管与镀锡芯线端头压接的方法。
压接部分用绝缘自粘胶带缠绕，芯线采用同芯线规格截面的热缩套管绝缘。
2、用导电率高的镀锡铜网线与电缆两端的铠装护套帮扎并焊接在一起，保证原有铠装护套的截面及导电率不降低。
用自粘绝缘胶带将铠装护套缠绕，厚度同电缆外护套。
用与电缆外经同规格截面的热缩套管防护。
3、按规定使用电缆终端，制作电缆终端头时，选择与电缆型号、规格、截面一致的电缆密封套。
4、电缆线终端应采用压接连接的电缆接线端子，接线端子选用高导电率的铜端子。
压接前将电缆芯线按规定尺寸用剥线钳剥去绝缘层，用细砂纸将电缆芯端头的毛刺打磨平滑，将接线端子一端套管内的毛刺打磨平滑，将导物清理干净。
电缆芯线和接线端子镀锡处理，以防止导线发热氧化。
用专用液压压接钳及模具将接线端子和芯压接在一起，使电缆芯线与接线端子形成密实的整体。
5、铠装电缆在连接以前，所有的铠装、铠装夹具、接触铠装夹具的连接器的表面彻底清理，安装时铠装夹具应该扭紧，以确保良好的电接触。
电缆敷设施工方案
7-3-2、竖直敷设
竖井内电缆可以采用人工敷设，先将整盘电缆运至电气井道的低端楼层，将电缆由下至上采用人力牵引敷设，一根电缆输送到位后由下向上用卡固支架将电缆固定在桥架上，每层至少两个固定点；电缆穿保护管后，用防火材料将管口堵死。
电缆敷设到位后挂上统一规格的标志牌，标志牌间距≤20米，且在进出箱（柜）及转角处必须设置，标志牌上均注明电缆编号、型号规格、路径、起始端点设备名称，标志牌采用无污染的PVC材料制成。
将电缆头套上部套上，与下部对接、套严。如下图：
压电缆芯线接线鼻子
从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。
将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。
压电缆芯线接线鼻子示意图
根据不同的相位，使用黄、绿、红、黑四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。
7-2-3、放电缆机具的安装：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
7-2-4、电缆的搬运及支架架设
电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松弛。
7-4-2、技术要求：
7-4-2-1根据具体情况对定制分支电缆
7-4-2-2主电缆和各分支电缆的型号、规格、长度及分支连接的布置；
7-4-2-3上端支承是否用起吊挂具；
7-4-2-4安装方法：电缆从地面拉起或接顶放下；
7-4-2-5允计线盘尺寸和毛重；
7-4-2-6配电系统图和楼层标高剖面图
电缆敷设作业指导书(新版本)。
电缆敷设作业指导书(新版本)。
GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线，绘制敷设图纸，制定敷设计划。
1.1.2 按照设计图纸要求，清理敷设路线，确保路线畅通无阻。
1.1.3 检查敷设路线附近的设备、管线等，做好保护措施。
1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。
1.2.2 按照设计要求进行电缆敷设，注意电缆的弯曲半径，不得小于电缆规定的最小弯曲半径。
1.2.3 在电缆敷设过程中，应注意电缆的保护，避免电缆受到机械损伤、化学腐蚀等影响。
1.3 敷设后的工作1.3.1 检查电缆敷设质量，确认电缆敷设是否符合设计要求。
1.3.2 进行电缆接头的制作和接线工作。
2.二次接线2.1 前期准备工作2.1.1 确认接线图纸，制定接线计划。
2.1.2 检查接线设备、工具等，确保完好无损。
2.2 接线过程2.2.1 确认接线点，检查接线端子是否干净、无锈蚀等情况。
2.2.2 按照接线图纸要求进行接线，注意接线的正确性和可靠性。
2.2.3 在接线过程中，应注意接线的保护，避免接线受到机械损伤、化学腐蚀等影响。
2.3 接线后的工作2.3.1 检查接线质量，确认接线是否符合设计要求。
2.3.2 进行接线箱、接线板等设备的安装和调试。
四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸，清理敷设路线，做好保护措施。
确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。
4.1.2 敷设过程按照设计要求进行电缆敷设，注意电缆的弯曲半径。
电缆敷设施工方案
电缆敷设施工方案一、工程背景电缆敷设是在建筑物内、地下或地面上进行的电力、通信、电视、计算机等电缆线路的安装工作。
其目的是为了满足建筑物的用电、通信和信息传输需求。
因此，电缆敷设的质量与效率对建筑物的正常运行有重要的影响。
本方案将重点介绍电缆敷设的施工方案，以确保工程的顺利进行。
二、工程要求1.安全要求：施工过程中严格遵守相关安全规定，保证工人的生命财产安全。
2.功能要求：电缆敷设的线路连接和分布应按照规划要求进行，保证各个房间和区域的正常用电和通信需求。
3.美观要求：电缆敷设应尽量避免对建筑物外观的影响，线路应整齐美观，不得乱拉乱堆。
三、施工方案1.施工前准备1.1.制定详细的施工计划，包括施工过程的时间安排、设备材料的准备、人员的调度等。
1.2.准备必要的施工工具和设备，如电缆敷设工具、电容器、铲子、锤子等。
1.3.清理施工现场，确保施工区域干净整洁，方便施工进行。
2.材料准备2.1.根据设计要求，准备合适规格的电缆线缆、电缆管道和配件等材料。
2.2.对所需材料进行验收，确保质量符合要求。
3.场地标定3.1.按照设计要求，在施工现场进行场地标定，确定电缆线路敷设的走向。
3.2.标定各个房间和区域的电缆线的起始点和终点，并进行编号。
4.敷设电缆线缆4.1.根据场地标定的线路走向和编号，在墙面上挖槽或者开槽，形成电缆敷设的通道。
4.2.首先敷设主干电缆线，然后按照需求敷设分支线路。
4.3.在敷设电缆线的同时，根据实际需要穿线，将线缆从一个房间或区域输送到另一个房间或区域。
5.安装电缆管道和配件5.1.如有需要，安装电缆管道，将电缆线进行保护，并提高电缆的美观度。
5.2.安装电缆盘、吊盘、固定夹等配件，确保电缆线的固定和稳定。
6.敷设穿线管道6.1.如有需要，在施工现场安装穿线管道，将电缆线从一个房间或区域输送到另一个房间或区域。
6.2.确保穿线管道的通畅，方便后续的维护和更换。
7.配线和连接7.1.安装插座、开关等电器设备，并进行电气连接。
