电容容值代码表示方法
较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。
其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。
当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。
示例如下：
0.5pF容值代码表示为508；68pF容值代码表示为680；
1 pF容值代码表示为109；120pF容值代码表示为121；
4.7pF容值代码表示为479；
2200pF容值代码表示为222；10pF容值代码表示为100；
电容的单位换算：这么简单的电容单位换算，搞得头晕了，统计如下：（法；毫；微；纳；皮）
1F(法拉)=1000mF(毫法) ，1(毫法) =1000uF(微法) ，1(微法) =1000nF(纳法) ，1(纳法)=1000pF(皮法)。
规则：单位省略表示为pF，例如
101(pF)=10 * 10^1 = 100pF = 0.1nF；
104(pF)=10 * 10^4 = 100000pF = 0.1uF；
105(pF)=10 * 10^5 = 1000000pF = 1uF
怎样用数字万用表测量电容好坏
回答：1 浏览：7673 提问时间：2008-07-25 16:41
怎样用数字万用表测量电容好坏
最佳答案此答案由提问者自己选择，并不代表爱问知识人的观点
[学长]
数字表测电容不大好测，要看被测电容的容量，容量太小的电容如果用指针表的欧姆档方法根本就看不到结果（电容内部短路除外），因为数字表不象指针表能那么直观的观察到数值变化。
一般测量可以用以下方法：
建议用指针表的欧姆档测量，电容容量越小则用越高的档，一般1uF以下用Rx10K，10uF以下用Rx1K，以此类推。
用表笔接触电容的两个引脚，观察指针的摆动，如指针摆动过中心刻度后即往回摆动直至无穷大，过数秒至数分钟后再次测试（电容容量大则适当延长时间），如果指针摆动幅度没有第一次的幅度大或只有很少的摆动则可认为电容是好的。
如果手头上只有数字表，容量大点的电容（5uF以上）可以参考以上方法，观察数字由大变小可大致知道结果。
不过现在一般数字表都有电容档可以很方便的测量。
100000pF容值代码表示为104（0.1μF）；
47μF容值代码表示为476；330μF容值代码表示为337。
电容dianzu命名规则
华新（Walsin）LIZ丽智电阻宇阳风华高科UNIOHM厚生厚膜晶片电阻器Samaung 三星电容 :例子 CL 10 B 104 K A 8 NNNCCL 10 B 104 K A 8 N N N C系列尺寸材质容值精度耐压厚度端头材料包装方式Seriessize 03=0201(0603);01=0306(0816);05=0402(1005);14=0504(1410);12=0508(1220) ;10=0603(1608);21=0805(2012);31=1206(3216);32=1210(3225);42=1808(4520);43=1812(4532);55=2220(5750)dielectric I类：C=C0G=NPO,S=S2H,L=S2L,P=P2H,T=T2H,R=R2H ,U=U2J II类:A=X5R, F=Y5V ,B=X7R,X=X6S capacitancetolerance A=±0.05pf ; B=±0.1pf ；C=±0.25pf ；D=±0.5pf ；F=±1pf或±1% ；G=±2% ；J=±5% ；K=±10% ；M=±20% ；Z=+80/-20%voltage R=4V ;Q=6.3V ;P=10V ;O=16V ;A=25V ;L=35V ;B=50V ;C=100V ;D=200V ;E=2 50V;G=500V ;H=630V ; I=1000V ; J=2000V ;K=3000Vthickness 3=0.30；5=0.50；8=0.80；A=0.65;C=0.85;H=1.60;I=2.00;J=2.50;L=3.20termination A=Pd/Ag/Sn 100% ;N=NiCu/Sn 100% ;G=Cu/Cu/Sn 100%productsSpecislvariousPacking1mil毫英寸/密耳=0.0254mm毫米Termination 端头材料 sliver全银 nickel barrier三层电镀 no mark 无标记 bulk散装 tape & reel编带包装； bulk packaging袋式包装；packaging style包装方式A=常规产品钯/银/镍屏蔽/锡 100%N=常规产品镍/铜/镍屏蔽/锡 100%G=常规产品铜/铜/镍屏蔽/锡 100%L=低侧面产品镍/铜/镍屏蔽/锡 100%B=散装O=纸版箱料带,10英寸料盘E=压花纸版箱,7英寸料盘P=散装箱D=纸版箱料带,13英寸料盘(10000ea)F=压花纸版箱,13英寸料盘C=纸版箱料带,7英寸料盘L=纸版箱料带,13英寸料盘(15,000ea)S=压花纸版箱,10英寸料盘钽电容耐压用不同的字母来标注，如下：F 2.5 ,G 4 L 6.3 A 10 C 16 D 20 E 25 V 35 T 50钽电容一般分为A、B、C、D型，注意后缀是公制，比如B型，就是3.5mm*2.8mmA型3216B型3528C型6032D型7343E型7343供应TDK ，村田，太诱，风华，三星，国巨贴片电容CL=积层陶瓷电容:03=0201(0603) 21=0805(2012) 42=1808(4520)05=0402(1005) 31=1206(3216)43=1812(4532)10=0603(1608) 32=1210(3225) 55=2220(5750)14=0504(1410) 01=0306(0816) 12=0508(1220) I 类:C=C0G S=S2H L=S2LP=P2H T=T2HR=R2H U=U2J ;II 类:A=X5R F=Y5VB=X7R X=X6S R=4V O =16V B =50V E = 250V I = 1000V Q=6.3V A =25V C=100V G = 500VJ = 2000V P =10VL=35V D =200V H = 630V K= 3000V三星 NPO=CH=COG 风华 NPO=CG 电感器通常指空心线圈或磁芯线圈。
薄膜电容上数字和字母的含义
薄膜电容上数字和字母的含义
薄膜电容是一种常见的电子元件，广泛应用于各种电子设备中。
在薄膜电容上，我们常常会看到标有数字和字母的符号，这些符号代表着不同的含义和特性。
下面是一些常见的数字和字母以及它们所代表的含义：
1. 容值：电容的容值是指它的储存电荷的能力。
薄膜电容上常见的容值单位是
法拉（F）。
数字表示的是电容的容值大小，例如1表示1法拉、10表示10法拉等。
容值越大，电容的储存能力越强。
2. 电压等级：薄膜电容的电压等级代表了电容器能够承受的最大电压。
通常以
字母表示，如C表示50伏特、D表示100伏特等。
在使用电容时，应根据实际需
求选择适当的电压等级，以防止电容器损坏或发生故障。
3. 温度系数：温度系数反映了薄膜电容在不同温度下电容值的变化。
它通常以
字母表示，如N表示正常温度系数、U表示超低温度系数等。
温度系数的不同可
以影响电容器的性能和稳定性，所以在特殊应用环境下需要选择适合的温度系数来确保电容器的正常运行。
总之，薄膜电容上标有的数字和字母代表着其容值、电压等级和温度系数等重
要特性。
准确理解这些符号的含义，有助于我们在电子设计和电路应用中正确选择和使用薄膜电容。
电容的标识和符号
电容的标识和符号
电容是电路中经常用到的一种元件，其主要作用是存储电荷。
在电路设计和制作过程中，我们需要用到电容的标识和符号来表示其型号和参数。
以下是电容的标识和符号：
1. 电容的标识：电容的标识通常由一个字母和一个数字组成，字母表示电容的材料，数字表示电容的容值。
常用的电容材料有陶瓷(C)、铝箔(A)、塑料(P)、有机电解质(O)等。
电容容值的单位有法拉
(F)、微法(F)、皮法(PF)等。
2. 电容的符号：电容的符号通常由两个平行的直线和一个空心或实心的矩形组成。
直线表示电容的两个电极，矩形表示电容的存储介质。
实心矩形表示电容是固定式电容，空心矩形表示电容是可调电容。
以上是电容的标识和符号，希望对大家有所帮助。
在电路设计和制作过程中，正确使用电容的标识和符号是非常重要的，可以避免电路设计和制作中的错误和不必要的麻烦。
- 1 -。

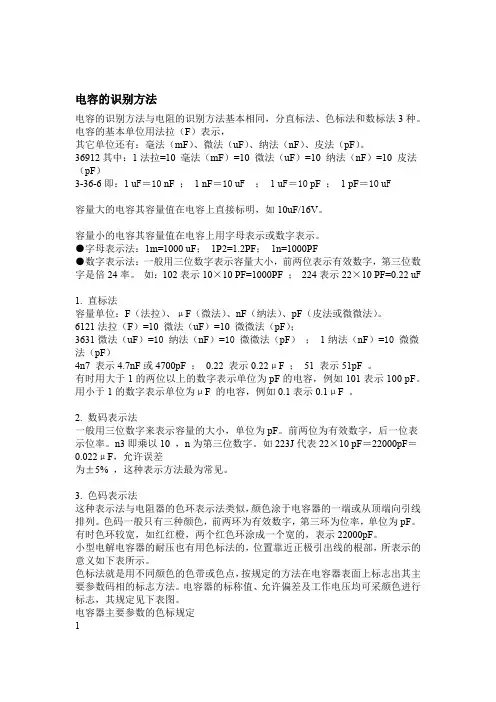

电容的识别方法
电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
36912其中：1法拉=10 毫法（mF）=10 微法（uF）=10 纳法（nF）=10 皮法（pF）3-36-6即：1 u F＝10 nF ；1 nF＝10 u F ；1 u F＝10 pF ；1 pF＝10 u F容量大的电容其容量值在电容上直接标明，如10uF/16V。
容量小的电容其容量值在电容上用字母表示或数字表示。
●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍24率。
如：102表示10×10 PF=1000PF ；224表示22×10 PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。
6121法拉（F）=10 微法（uF）=10 微微法（pF）；3631微法（uF）=10纳法（nF）=10微微法（pF）；1纳法（nF）=10微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF ；51 表示51pF 。
有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。
用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF 。
2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。
前两位为有效数字，后一位表示位率。
n3即乘以10 ，n为第三位数字。
如223J代表22×10 pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。
3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。
色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。
电容器的换算及标示方法
电容器的换算及标示方法电容器的换算及标示方法电容上用字母表示或数字表示字母表示法：1m = 1000 uF1P2 = 1.2PF1n = 1000PF102 = 1000PF224 = 0.22uF102 =1nF =0.001μF153=15nF=0.015μF224=220nF=022μF335=3300nF=3.3μF容量单位1 Farad=1000MF1 mF=1MF=1000UF1 μF=11UF=1000NF1 nF= 1NF=1000PF电源阻容降压耐高压电容器符号标注：105K = 1uf474J = 0.47uf684 = 0.68uF电容容量单位为“法拉”，用字母“F”表示。
比F小的单位还有mF(毫法)、μF (微法)﹑nF(纳法) ﹑PF(皮法)。
1F=1000mf=1000000μf=1000000000nf=1000000000000Pf1μf=1000nf=1000000pF1nf=1000pf由于电容"F"单位的容量非常大，所以我们看到的一般都是μF、nF、pF的单位。
在常见的电路图中μF﹑PF有的将F省略掉显示μ﹑P 实际的电容标注法一般是小于9900P用P表示，大于0.01μ（含0.01）用μ表示。
电容器容量换算：1、n(纳法)表示1n=1000P10n=0.01μ100n=0.1μ例：3n3表示3300Pf 22N表示0.022μf 470n表示0.47μf2、直接标注法：0.01μ 0.047μ 3300pf 560pf 显示的就是实际容量不必换算3、用乘方数表示：10 10+无=10P101 10+0=100P102 10+00=1000P103 10+000=0.01104 10+0000=0.1105 10+00000=1μ前2位为容量。
第三位为乘方数，乘方数单位为P，如221表示22加一个零等于220P，472表示47加二个零等于4700P，683表示68加三个零等于0.068μf4、用符号表示：这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要注意。
电阻,电容,电感的读数方法
电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。
不管哪种色环最后一位为误差位：一般颜色为金，银，棕，红。
（金银必为误差位）倒数第二位为精度位。
即10的几次方。
前2到3位为数值位5色环的：（百位+十位+个位）*10n4色环的：（十位+个位）*10n对于第一色环的鉴定：1.一般误差环离其他环较远2.第一环离内部端部较近。
一、电阻的数值系列电子元件中的电阻，其数值按其容许误差大小可分为很多系列。
每个系列可将同一数量级的各种数值的电阻值，用少数几个数来表示，这很便于生产和使用。
E系列中容许误差为士20％的E6，有1、1.5、2.2、3.3、4.7、6.8六个数；E12的容差为士10％，有12个数；E24容差为士5％，有24个数。
均见表1所示。
表（一）E6 E12 E24 E6 E12 E24 1.0 1.0 1.01.13.3 3.3 3.33.61.2 1.21.33.9 3.94.31.5 1.5 1.51.64.7 4.7 4.75.11.8 1.82.05.6 5.66.22.2 2.2 2.22.46.8 6.8 6.87.52.7 2.73.08.2 8.29.1同一系列相邻两个数的比值基本相等。
E6的比值约1.5。
E12的比值约为1.2。
E24的比值约为1.1等。
系列中相邻数的正负偏差所涵盖的范围是衔接的或稍有重叠。
例如E6系列中2.2的负偏差最大为2.2x（1-20％）-1.7，1.5的正偏差最大为 1.5X（1＋20％）-1.8，稍有重叠；2.2的正偏差最大为2.2x（1+20％）-2.64，3.3的负偏差最大为3.3 X（1-20％）-2.64，正好衔接。
每个系列同一数量级的电阻，可用少数几个数来表示。
例如E6系列对千欧级的电阻只用lk、1.5k、 2.2k、3.3k、4.7k、6.8k 就可将0.8k到8k的电阻值表示出来。
生产时只需将千欧级电阻分为六档，分别注出电阻值，它给生产带来很大方便。
[笔记]电容各种单位符号
电容各种单位符号是0.1μ，n是10的负9次幂，k是容量误差。
250V耐压。
电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
进口电容的标识<1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000UF>< 1M=1UF=1000PF><2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8=6.8G=6800UF；2P2=2.2PF；M33=0.33UF；68n=0.068UF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K（10%）、M（20%）代表误差等级。
如222K=2200PF+1 0%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
CBB62 MKP / X2 Box type metallized polypropylene AC capacitors (Safety c ert.) 盒式金属化聚丙烯交流电容.国外电容器耐压值通常用字母来表示基数，常见的代码和基数对应关系是：0000A：1.0；B：1.25；C：1.6；D：2.0；E：2.5；F：3.15；G4.0；0000H：5.0；J：6.3；K：8.0；Z：9.0；00000字母前面的数表示10的幂，比如2A，即为10^2*1.0=100V，2C为10^2*1.6=160V等等。
00000耐压值后方的字母表示电容容量，单位为pF。
0000例如823表示容量为82*10^3=82000Pf ，224表示22*10^4=220000pf=0.22uF；最后的字母表示精度，00000比如J表示容量允许偏差为±5%等等。
0000典型的电容标识示例：2A823J 即82000Pf±5%，耐压100V。
电容上写的1514jpet
电容上写的1514jpet
电容在电路中用字母“C”表示。
电容量的单位是“法拉”，简称“法”，用字母“F”表示。
实际中使用更多的是“微法”（用“μF”表示）、“纳法”（用“nF”表示）或皮法（用“pF”表示）。
它们之间的换算关系是：1F=106μF=109nF =1012pF
1514jpet就是10x10000pF=0.1μF，允许误差为：+80%，-20%识别电容是检测电容之前的重要环节，主要包括电容电路标识的识别，电容直标标识、数字标识、色环标识的识别和电解电容引脚极性的区分。
电容在电路中的标识
电容器在电路中的标识通常分为两部分：一部分是电路图形符号，表示电容器的类型；一部分是字母＋数字，表示该电容器在电路中的序号及主要参数。
如下图所示，电容在电路图中的标识：C1是电容在电路中的序号，为普通电阻，没有极性，0.1μF是电容值；
C3也是电容在电路中的序号，电解电容，有极性；
TC1为可变电容。
电容在电路中的标识
如下图：VC2表示：可调电容在电路中的序号，”200p“表示最大电容量为200pF
C1表示电解电容在电路中的序号，0.1μF是电容值。
C11表示无极性电容在电路中的序号，0.1μF是电容值。
电容通常使用指标法将一些代码符号标注在电容的外壳上，通过不同的数字和字母表示容量值及主要参数。
根据我国国家标准规定，电容型号标识由6部分构成。
C：是电容的符号
BB：材料
23：为序号
0.1：电容量，一般是用数字表示
J：为允许偏差。
电容大小规格定义
电容器标称电容值E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.1 3.61.2 1.2 3.9 3.91.3 4.31.5 1.5 1.5 4.7 4.7 4.71.6 5.11.8 1.8 5.6 5.62.0 6.22.2 2.2 2.2 6.8 6.8 6.82.4 7.52.7 2.7 8.2 8.23.0 9.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。
主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。
他们分别使用的允许偏差是+-5% +-10% +-20%。
现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。
其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。
当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。
示例如下：0.5pF容值代码表示为508； 68pF容值代码表示为680；1 pF容值代码表示为109； 120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476； 330μF容值代码表示为337//--------------------------------------------------【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理摘自南山半导体有限公司网站贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
电容大小规格定义
电容器标称电容值E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.1 3.61.2 1.2 3.9 3.91.3 4.31.5 1.5 1.5 4.7 4.7 4.71.6 5.11.8 1.8 5.6 5.62.0 6.22.2 2.2 2.2 6.8 6.8 6.82.4 7.52.7 2.7 8.2 8.23.0 9.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。
主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。
他们分别使用的允许偏差是+-5% +-10% +-20%。
现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。
其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。
当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。
示例如下：0.5pF容值代码表示为508； 68pF容值代码表示为680；1 pF容值代码表示为109； 120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476； 330μF容值代码表示为337//--------------------------------------------------【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理摘自南山半导体有限公司网站贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。
