钢结构检测报告数据样本
钢结构检测报告 ****************工程检测有限公司 *****年**月 编号： 报告共**页
*******收费所新建网架 检 测 报 告
委 托 单 位：*******钢结构有限公司 工 程 名 称：*******收费站新建网架 检 测 项 目：结构质量检测、承载能力检验、 结构安全性评级 检 测 类 别：委托检测 报 告 日 期：*******
现场检测人： 报告撰写人： 项目负责人： 审 核： 批 准：
*******工程检测有限公司 注 意 事 项 1、所提供的检测报告正本原件应盖有“*******检测有限公司”印章，否则视为无效。 2、报告无项目负责人、审核、批准签字无效。 3、报告涂改无效，部分提供和部分复制检测报告无效（报告总页数自目录之后开始，不含目录）。 4、对检测报告若有异议，应于本报告收到之日起三十天内向我单位提出，逾期协商处理。 5、对于送样检测，仅对来样的检测数据负责，不对来样所代表的批量负责。
地址：******* 邮政编码：0*******
电话：03******* 传真：0******* 目 录 1 概 述 .......................................................................................................... 1 1.1 工程概况 .......................................................................................................................... 1 1.2 检测依据 .......................................................................................................................... 1 1.3 检测内容及方法 .............................................................................................................. 1 1.3.1杆件尺寸及安装检测 .................................................................................................... 1 1.3.2支座偏差、挠度测量 .................................................................................................... 2 1.3.3承载力现场试验分析及承载力核验 ............................................................................ 2 1.4 检测仪器设备 .................................................................................................................. 2 2 钢结构质量检测 ........................................................................................ 2 2.1整体外观普查 ................................................................................................................... 2 2.2构件尺寸检测 ................................................................................................................... 3 2.3 支座中心偏移及高差检测 .............................................................................................. 4 2.4 挠度变形检测 .................................................................................................................. 5 3 钢结构承载能力检验 ................................................................................ 5 3.1测点布置 ........................................................................................................................... 5 3.2检验荷载 ........................................................................................................................... 6 3.3检验结果 ........................................................................................................................... 7 3.3.1应力应变 ........................................................................................................................ 7 3.3.2竖向位移 ........................................................................................................................ 9 4 结构安全性评级及处理建议 .................................................................. 10 4.1 结构安全性评级 ............................................................................................................ 10 5附表1 网架结构杆件检测结果汇总表 .................................................. 12 *****收费所新建网架检测报告
***************程检测有限公司 共14页第1页 1 概 述 1.1 工程概况 本次受委托进行检测的钢结构工程是****收费所新建网架工程。 ******收费所新建网架工程为螺栓球节点正放四角锥网架结构。长57.0m，宽16.8m。 为查明以上钢结构工程质量、是否存在安全隐患及承载力是否满足设计要求，受*****钢结构有限公司的委托，我单位*********有限公司，于201*年**月**日对以上工程进行了现场检测，现出具检测报告。
1.2 检测依据 （1）《建筑结构检测技术标准》GB/T 50344-2004； （2）《钢结构设计规范》GB 50017-2003； （3）《钢结构现场检测技术标准》GB/T 50621-2010； （4）《网架结构设计与施工规程》JGJ 7-91； （5）《钢结构工程施工质量验收规范》GB50205-2001； （6）《钢结构超声波探伤及质量分级法》JG/T203-2007; （7）《钢焊缝手工超声波探伤方法及质量分级法》GB11345-1989； （8）《建筑变形测量规范》JGJ/T8-97； （9）《建筑结构荷载规范》GB50009-2001； （10）《民用建筑可靠性鉴定标准》 GB50292-1999； （11）原设计图纸及相关资料； 1.3 检测内容及方法 1.3.1杆件尺寸及安装检测 对结构物整体长度、宽度、高度测量；对各杆件与节点连接质量检测；查看有无弯曲杆件。采用游标卡尺测量杆件直径，金属测厚仪检测构件壁厚；钢管杆件与封板、锥头的连接质量检测。 *****收费所新建网架检测报告 ***************程检测有限公司 共14页第2页 1.3.2支座偏差、挠度测量 用精密水准仪、光电挠度仪等仪器对网架结构的挠度、网架安装偏差等项目进行检测。 1.3.3承载力现场试验分析及承载力核验 为评定网架结构的整体受力性能，对待测结构进行承载力验算，并结合现场试验的数据对结构承载能力进行评估。 1.4 检测仪器设备 根据检测内容、检测方法和检测工作量的大小，本次检测投入使用的主要仪器设备见表1-1。 表1-1 检测主要仪器设备表 序号 仪器名称 规格型号 数量 用途 1 卷尺 50m/10m/5m 各1把 长度测量 2 超声波测厚仪 AT290 1台 构件厚度测量 3 光电挠度仪 BJQN-4D 1台 结构变形检测 4 游标卡尺 0.02mm 1把 构件尺寸测量 5 放大镜 / 1把 构件缺陷检查 6 静态应变采集仪 BZ2205C 1台 静应变测量 7 打磨机 / 1台 试验准备 8 数码相机 Sony 2部 拍摄照片 9 发电机 5kw 1台 供电 10 反光背心 / 10套 保护 11 放大镜 十倍 1 螺栓球观测
2 钢结构质量检测
2.1整体外观普查 *****收费所新建网架部分经外观调查，结构整体尺寸满足设计要求，利用水准仪、卷尺测得网架高度满足设计；构件杆件没有发现安装错误的现象，未发现明显弯曲变形杆件；经观测，钢管杆件与封板、锥头的连接质量普遍较好。防锈蚀涂装均匀，没有发现漏涂、脱落、厚度过低的现象。网架平面、立面图见图2-1。

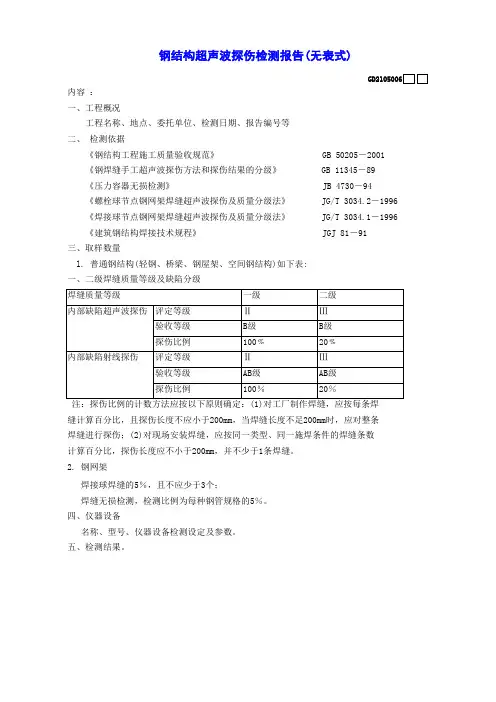

【工程表格模板】钢结构超声波探伤检测报告(无表式)
注：探伤比例的计数方法应按以下原则确定：(1)对工厂制作焊缝，应按每条焊 缝计算百分比，且探伤长度不应小于200mm，当焊缝长度不足200mm时，应对整条 焊缝进行探伤；(2)对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数 计算百分比，探伤长度应不小于200mm，并不少于1条焊缝。 2. 钢网架 焊接球焊缝的5％，且不应少于3个； 焊缝无损检测，检测比例为每种钢管规格的5％。 四、仪器设备 名称、型号、仪器设备检测设定及参数。 五、检测结果。001－1996
－1996
焊
条
钢结构超声波探伤检测报告(无表式)
GD2105006
内容 ： 一、工程概况 工程名称、地点、委托单位、检测日期、报告编号等 二、 检测依据 《钢结构工程施工质量验收规范》 《钢焊缝手工超声波探伤方法和探伤结果的分级》 《压力容器无损检测》 《螺栓球节点钢网架焊缝超声波探伤及质量分级法》 《焊接球节点钢网架焊缝超声波探伤及质量分级法》 《建筑钢结构焊接技术规程》 三、取样数量 l. 普通钢结构(轻钢、桥梁、钢屋架、空间钢结构)如下表: 一、二级焊缝质量等级及缺陷分级 焊缝质量等级 内部缺陷超声波探伤 评定等级 验收等级 探伤比例 内部缺陷射线探伤 评定等级 验收等级 探伤比例 一级 Ⅱ B级 100﹪ Ⅱ AB级 100％ 二级 Ⅲ B级 20﹪ Ⅲ AB级 20％ GB 50205－2001 GB 11345－89 JB 4730－94 JG/T 3034.2－1996 JG/T 3034.1－1996 JGJ 81－91
钢结构结构构件性能(静载试验)检测报告
(首页)共页第页委托单位报告编号工程名称工程部位样品名称样品编号样品数量规格型号施工单位样品状态生产厂家生产工艺代表批量生产日期委托日期委托人检测设备联系电话抽样人检测类别抽样数量检测日期抽样地点检测环境检测场所地抽样时间址检测依据抽样基数检测项目检测结论批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日(附页)共页第页样品名称报告编号检测项目样品状态检测依据检测内容项目外型尺寸（mm）主肋（mm）副肋填充体自重（kN/m2）设计实测检测项目技术要求检测结果单项结论使用性能检验挠度（mm）卸载后残余变形（%）荷载-变形曲线承载力检验卸载后变形减少（%）破坏标志破坏性检验（kN）检测说明(附页)共页第页样品名称报告编号加载简图、仪表位置（加载简图、仪表位置及编号简图）及编号简图裂缝情况及破坏特（裂缝情况及破坏特征简图）征简图检测说明见证单位：见证人：共页第页构件名称构件型号图集编号样品编号生产厂家生产工艺生产日期环境条件检测地点检测依据设备名称设备编号设备状态项目外形尺寸(mm)主肋(mm)副肋(mm)填充体自重(kN/m2)允许外加均布荷载(kN/m2)使用性能检测承载力检测标准值设计值挠度(mm)卸载后残余变形荷载—变形曲线卸载后变形减少破坏标志设计实测加载简图、仪表位置及编号裂缝情况及破坏特征记录说明校核：主检：检测日期：共页第页构件名称规格型号样品编号检测依据加荷荷载（kN）各测点位移(mm）使用性能荷载（kN）承载力（kN）承载力状态挠度最大裂缝宽度实测值(mm) 1234最大变形量卸载后变形量系数时间每级累计读数差值读数差值读数差值读数差值1234567891011121314151617181920记录说明校核：主检：检测日期：。
钢结构质量检测报告
钢结构质量检测报告
1. 概述
本报告旨在对钢结构进行质量检测并提供相应的检测结果和建议。
钢结构是指由钢材构成的建筑结构，其质量安全对建筑物的稳定性和使用寿命具有重要影响。
2. 检测项目
以下是本次钢结构质量检测的主要项目：
- 钢材材质评估
- 焊接连接质量检测
- 表面缺陷检查
- 结构尺寸测量
3. 检测结果
根据对钢结构的检测，得出以下结论：
- 钢材材质符合设计要求，未发现明显的材质问题。
- 焊接连接质量在合理范围内，符合相关标准要求。
- 表面未发现明显的缺陷，如裂纹、腐蚀等。
- 结构尺寸与设计要求一致，满足预期的质量要求。
4. 建议
基于对钢结构的检测结果，提出以下建议：
- 定期进行钢结构的维护保养，以确保其长期稳定性。
- 加强对焊接连接的监控和检测，及时修复存在的问题。
- 对暴露在气候环境下的钢结构进行防腐处理，减少腐蚀的可能性。
5. 结论
本次钢结构质量检测结果显示，钢结构的质量良好，符合相关要求。
我们建议按照上述建议进行维护和保养，以确保其安全稳定运行。
如需更详细的信息或有任何疑问，请随时与我们联系。
注意：本报告中的结论仅基于本次检测结果，并不能排除其他潜在问题。
报告内容仅供参考，不得作为法律依据。
钢结构检测报告
钢结构检测报告
1.检测目的
本次检测旨在对XXX公司大厦的钢结构进行全面检测，了解其结构的安全性和稳定性，在发现任何潜在问题时及时采取相应的措施以保证建筑的结构安全。
2.检测范围
本次检测范围包括大厦的整体结构以及关键部位，包括但不限于楼板、支撑柱、梁等。
3.检测方法
本次检测采用了以下方法和仪器进行：
- 目视检查：对建筑外观和结构进行目视检查，寻找破损、裂缝等明显问题。
- 超声波检测：通过超声波仪器对钢结构进行扫描，以检测钢材内部的缺陷和变形情况。
- 磁粉检测：使用磁粉检测仪器对钢结构进行检测，以发现潜在裂纹和破损。
- 扩声器检测：使用扩声器对结构进行敲击，以检测是否存在空洞或脆性问题。
4.检测结果
经过全面检测和分析，得出以下结论：
- 大厦的整体结构稳定，没有发现明显的结构问题。
- 部分支撑柱的表面出现了腐蚀现象，需要及时进行修复和防护措施。
- 部分梁的连接处存在松动和变形，请进行加固处理。
- 部分楼板表面出现了细小的裂缝，应密切监测其扩展情况，并及时采取修复措施。
5.建议
基于上述检测结果，我们向您提出以下建议：
- 对于腐蚀的支撑柱，应进行及时的除锈处理，并进行表面防腐处理。
- 对于松动和变形的梁，应采取加固措施，包括重新固定连接件和增加支撑。
- 对于存在裂缝的楼板，应密切监测其扩展情况，如果裂缝扩大，请及时进行修复。
6.结论
本次钢结构检测结果显示大厦的整体结构较为稳定，部分问题需要及时处理和修复，以确保建筑的结构安全性。
我们建议您根据以上建议，采取相应的措施，确保大厦的结构稳定和安全。

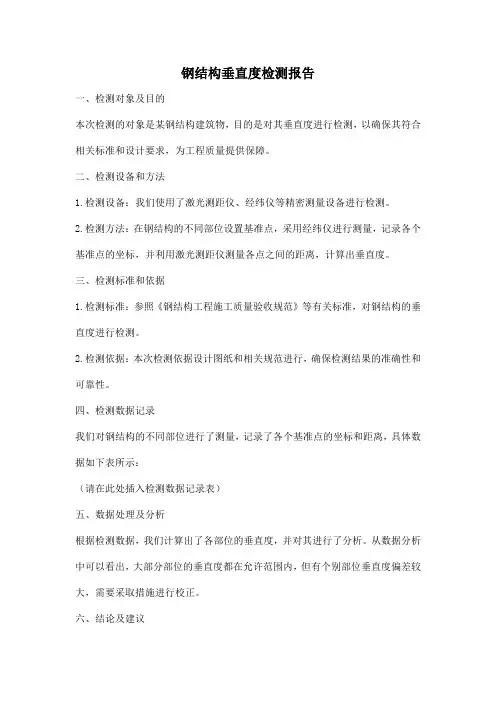

钢结构垂直度检测报告
钢结构垂直度检测报告一、检测对象及目的本次检测的对象是某钢结构建筑物，目的是对其垂直度进行检测，以确保其符合相关标准和设计要求，为工程质量提供保障。
二、检测设备和方法1.检测设备：我们使用了激光测距仪、经纬仪等精密测量设备进行检测。
2.检测方法：在钢结构的不同部位设置基准点，采用经纬仪进行测量，记录各个基准点的坐标，并利用激光测距仪测量各点之间的距离，计算出垂直度。
三、检测标准和依据1.检测标准：参照《钢结构工程施工质量验收规范》等有关标准，对钢结构的垂直度进行检测。
2.检测依据：本次检测依据设计图纸和相关规范进行，确保检测结果的准确性和可靠性。
四、检测数据记录我们对钢结构的不同部位进行了测量，记录了各个基准点的坐标和距离，具体数据如下表所示：（请在此处插入检测数据记录表）五、数据处理及分析根据检测数据，我们计算出了各部位的垂直度，并对其进行了分析。
从数据分析中可以看出，大部分部位的垂直度都在允许范围内，但有个别部位垂直度偏差较大，需要采取措施进行校正。
六、结论及建议1.结论：本次检测发现该钢结构的垂直度基本符合规范要求，但存在个别部位垂直度偏差较大的问题。
2.建议：对于垂直度偏差较大的部位，应采取措施进行校正，以确保整个结构的稳定性。
同时，加强施工过程中的质量控制，避免类似问题的出现。
七、检测人员及日期本次检测由专业测量工程师完成，检测日期为XXXX年XX月XX日。
八、报告附件及参考文献1.报告附件：包括检测数据记录表、经纬仪测量照片等相关资料。
2.参考文献：《钢结构工程施工质量验收规范》、《钢结构设计规范》等相关标准和技术文件。
钢结构焊缝无损检测报告(UT)
页共
页
焊缝探伤试验检测报告 （超声波探伤）
试验室名称： 施工/委托单位 工程名称 工程部位/用途 试验依据 主要仪器设备及编号 检测部位 检测技术 等级 表面状态 检测部位示意图： 坡口形式 探伤 灵敏度 耦合剂 材质 表面补偿 探伤时机 试块 报告编号： 委托编号 样品编号 样品描述 判定依据
QB020904
探头型号 验收级别
报
序 号 焊缝编号 板厚 (mm)
告
检测长度 (mm)
内
位置
容
长度 深度 当量 （dB） 级 别Байду номын сангаас结论
缺 陷 情 况（mm）
检测结论： 备注： 试验： 审核： 签发： 日期： 年 月 日（专用章）
钢结构高强螺栓检测报告
钢结构高强螺栓检测报告
一、检测背景
钢结构在建筑、桥梁等领域中被广泛应用，螺栓作为连接钢结构的重要元件，其性能直接关系到整个结构的稳定性和安全性。
为了确保螺栓的质量和可靠性，本次进行钢结构高强螺栓的检测。
二、检测方法
1.目视检查：通过目视观察螺栓外观和表面是否存在明显缺陷，如疲
劳裂纹、变形等。
2.尺寸测量：利用测量仪器准确测量螺栓的直径、长度等尺寸数据，
确保符合标准要求。
3.力学性能测试：应用万能试验机对螺栓进行拉伸、剪切等力学性能
测试，检测其耐力和强度。
4.超声波检测：利用超声波技术探测螺栓内部是否存在异物或腐蚀。
三、检测结果
1.外观检查：所检螺栓外观整体平整光滑，无裂纹和明显变形。
2.尺寸测量：螺栓直径和长度数据符合标准要求，尺寸稳定。
3.力学性能测试：在拉伸、剪切等力学性能测试中，螺栓均达到预期的
承载能力，耐力和强度良好。
4.超声波检测：未发现螺栓内部存在异物或腐蚀情况。
四、结论
经过全面检测，钢结构高强螺栓质量良好，符合使用要求。
建议在安装和使用过程中，严格遵守规范，保持螺栓的完好状态，以确保结构的稳定性和安全性。
五、备注
如有进一步技术需求或疑问，请咨询相关专业技术人员，以确保螺栓的正确使用和维护。
以上为本次钢结构高强螺栓检测报告内容，如有需要，欢迎随时联系。
钢结构结构构件性能(动力荷载)检测报告
(首页)共页第页委托单位报告编号工程名称工程部位样品名称样品编号样品数量规格型号检测环境样品状态代表批量委托人委托日期联系电话检测设备检测类别见证人检测日期抽样数量施工单位抽样地点见证单位检测场所建设单位地址检测依据监理单位检测项目检测结论批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日(附页)共页第页工程名称报告编号检测依据样品状态检测内容样品/项目编号构件名称及位置自振频率（Hz）主振频率（Hz）峰值加速度（m/s2）最大振速（mm/s）最大振幅（mm）以下空白检测说明共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容测点位置频率（Hz）测点位置频率（Hz）自振频率检测说明校核：主检：共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容测点位置频率（Hz）测点位置频率（Hz）受迫振动主振频率检测说明校核：主检：共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容测点位置振动速度（mm/s）测点位置振动速度（mm/s）受迫振动最大振速检测说明校核：主检：共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容受迫振动最大振幅测点位置振幅（mm）测点位置振幅（mm）检测说明校核：主检：共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容受迫振动最大加速度测点位置加速度（m/s2）测点位置加速度（m/s2）检测说明校核：主检：。
钢结构出厂自检报告
钢结构出厂自检报告报告编号：2022XXXXX报告日期：XXXX年XX月XX日报告对象：XXX钢结构有限公司一、检测目的本次自检旨在确保钢结构产品的合格出厂，以满足相关标准和客户要求。
二、检测标准1. 《钢结构制作及安装技术规范》（GB 50017-201X）2. 《钢结构制作与验收规范》（GB 50311-201X）3. 客户提供的技术要求和合同约定三、检测范围根据合同约定，本次自检涵盖了以下钢结构产品：1. 主梁：数量 10 根，规格 200mm × 300 mm × 10 mm 热轧H型钢；2. 桁架梁：数量 20 根，规格 100mm × 150mm × 6 mm 热轧H型钢；3. 支撑柱：数量 50 根，规格 100mm ×100 mm × 5 mm 热轧方管。
四、自检内容及结果1. 外观检查a) 外表面应平整，无明显划痕、凹陷等缺陷；b) 表面涂层均匀且附着牢固；c) 所有焊接点无裂纹、咬边、气孔等缺陷。
2. 尺寸检测按照设计图纸要求进行尺寸测量，产品尺寸符合设计要求。
3. 材料验收a) 确认所有材料的品牌、型号、批号等信息与合同一致；b) 对钢材进行取样检测，检测结果符合相关标准要求。
4. 焊接质量检验a) 对所有焊缝进行目测和渗透检测，确保焊缝质量良好；b) 采用超声波检测对关键部位进行焊缝检验，无焊接缺陷。
5. 表面处理处理表面涂层使其达到合同要求的防腐性能。
采用喷砂除锈和喷涂防腐的工序，表面处理质量合格。
六、检测结论经过自检，所检验的钢结构产品符合相关标准和设计要求，质量达到合同约定的要求，可安全出厂。
七、建议和不合格处理根据自检结果，本次自检未发现任何不合格项，无需进行处理和改进。
建议加强生产过程中的质量控制和监督，以确保产品的持续合格出厂。
八、附件1. 检测记录表2. 材料检验报告3. 超声波焊缝检测报告以上报告内容属实，由本公司出具，并保证其真实有效。
钢结构超声波探伤报告
钢结构超声波探伤报告一、引言。
钢结构在工程中扮演着重要的角色，而其安全性和可靠性对于工程的稳定运行至关重要。
超声波探伤作为一种非破坏性检测技术，被广泛应用于钢结构的质量检测和缺陷评估中。
本报告旨在对某钢结构进行超声波探伤检测，并对检测结果进行分析和总结，为钢结构的安全运行提供参考依据。
二、检测对象及方法。
本次超声波探伤检测的对象为某钢结构，检测方法采用了常规的超声波探伤技术。
具体操作步骤为，首先，利用超声波探伤仪器对钢结构进行扫描，获取超声波信号数据；然后，对数据进行分析和处理，识别出可能存在的缺陷和问题；最后，根据分析结果进行评估和判定。
三、检测结果分析。
经过超声波探伤检测，我们发现了钢结构中一些可能存在的缺陷和问题。
具体包括，局部腐蚀、焊接接头质量不佳、疲劳裂纹等。
这些问题可能会对钢结构的强度和稳定性产生影响，需要及时采取相应的修复和加固措施。
四、问题解决建议。
针对上述发现的问题，我们建议采取以下措施进行修复和加固，对于局部腐蚀，应及时清理并进行防腐处理；对于焊接接头质量不佳，应重新进行焊接或加固处理；对于疲劳裂纹，应进行局部补强或更换受损部位。
同时，还需要对整个钢结构进行全面的安全评估和监测，确保其在运行过程中的安全性和可靠性。
五、总结。
通过本次钢结构超声波探伤检测，我们发现了一些存在的问题，并提出了相应的解决建议。
超声波探伤技术作为一种有效的非破坏性检测手段，对于钢结构的质量评估和安全监测具有重要意义。
希望本报告能为相关部门和工程人员提供参考，促进钢结构的安全运行和可靠性保障。
六、致谢。
在本次超声波探伤检测过程中，得到了相关部门和工程人员的大力支持和配合，在此表示诚挚的感谢。
七、参考文献。
[1] 超声波探伤技术在钢结构检测中的应用，XX杂志，20XX年。
[2] 钢结构安全监测与评估手册，XX出版社，20XX年。
以上为钢结构超声波探伤报告内容，谢谢阅读。
