超外差式收音机的组装与调试报告
高
频
电
路
实
习
报
告
超外差式收音机的组装与调试报告
一，实验目的：
1.掌握收音机的工作原理及组成；
2.学会超外差式收音机的安装与调试。
二，实验仪器：
咏梅收音机零件一套
工具包一个（包括万用表、电烙铁等）。
三,
实验原理：
实验原理图：
（1）输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
（2）变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（载波频率为fs的高频信号）与本机振荡器产生的振荡信号（频率为fl）在混频器中进行混频，结果得到一个固定频率（465kHz）的中频信号。这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。由于混频管的非线性作用，fs与fl在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频和差频分量。其中差频分量（fl—fs）就是我们需要的中频信号，可以用谐振回路选择出来，而将其它不需要的信号滤除掉。因为465kHz中频信号的频率是固定的，所以本机振荡信号的频率始终比接收到的外来信号频率高出465kHz，这也是“超外差”得名的原因。
（3）中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。质量好的中频放大器应有较高的增益，足够的通频带和阻带（使通频带以外的频率全部衰减），以保证整机良好的灵敏度、选择性和频率响应特性。
（4）检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。音频信号通过音量控制电位器送往音频放大器，而直流分量与信号强弱成正比，可将其反馈至中放级实现自动增益控制（简称AGC）。收音机中设计AGC电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的放大增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。
（5）音频放大电路：又叫音频放大器，它包括低频电压放大器和功率放大器。一般收音机中有一至两级低频电压放大。两级中的第一级称为前置低频放大器，第二级称为末级低频放大器。低频电压放大级应有足够的增益和频带宽度，同时要求其非线性失真和噪声都要小。功率放大器是用来对音频信号进行功率放大，用以推动扬声器还原声音，要求它的输出功率大，频率响应宽，效率高，而且非线性失真小。
五、实验心得：
1，在动手焊接前用万用表将各元件测量一下，确保其能正常工作，做到心中有数。安装时先装中周或振荡器中的一个，以确定安装高度，然后先装低矮和耐热的元件（如电阻），
A电阻的安装：将电阻（用万用表测量其阻值）选择好后，根据两孔的距离弯曲电阻，采用立式安装，高度要统一，不能超过中周的高度。
B瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留太长，它们不要超过中周的长度，太高会影响后盖的安装。
C由于调谐用的双连拔盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚在安装前用斜口钳剪去，以免调谐时有障碍。 D喇叭安放好后用电路铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。
2，出现的问题及解决办法：
（1）二极管不能装反，有小圈的那一侧为负，没有的为正。
（2）电解电容的极性不能接反了，电容长“+”负“-”，或阴影边为“-”无阴影边“+”
（3）由于焊接电路板比较小，所以要看清楚，不能作为一个点的，一定不要焊在一起。
（4）输入，输出变压器的外形和引出线方式都一样，从外观难以区分，要用万用表测试4，5端电阻，较小的为输出变压器，较大的为输入变压器。
（5）互补对称电路中，两个三极管是共射极的，不能装反。如果装反，只有一个工作。
（6）以上问题都解决了，可收音机不工作，检查有虚焊点，总之，在焊接过程中一定得小心谨慎，一点失误都可能使收音机不能工作。
2，实验心得体会：
虽然原来做过好多焊接实验，可从来没做过收音机实验，这是第一次，老师讲
的很详细，我理解的也很深刻，最起码比在大一做的时候有更深的体会理解的
多。首先可以自己看清楚电路图，我觉得这是最重要的，只有看懂电路图，才
可以谈其他的，因为所有的器件只有弄懂了他的电路图，那么他的制作过程就
变得很简单。还有在此次的实验过程中，我学到了好多东西，比如说中周，振
荡器的区分，输入变压器以及输出变压器的判别，还有就是学到了一些课本上
不可能学到的实践知识，就是有好多事看起来很容易，可是做起来就很难。还
有就是指导老师的一些社会经验的传授，真的让我受益匪浅。可以说，此次试
验，我觉得自己很成功。

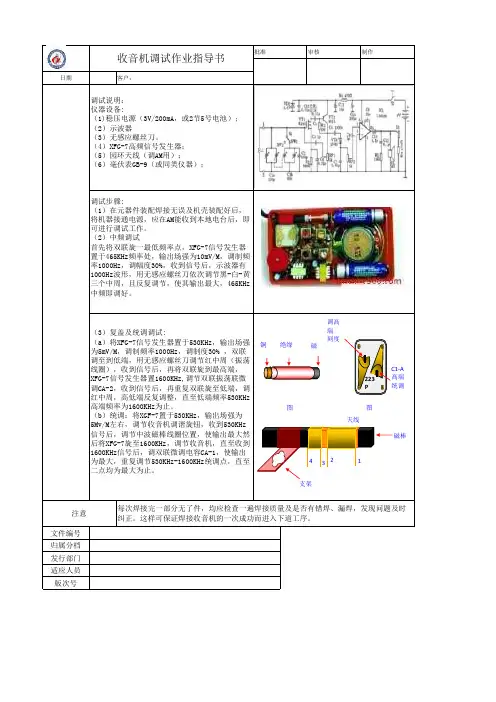

超外差收音机调试
日期
文件编号归属分档发行部门适应人员版次号注意每次焊接完一部分无了件，均应检查一遍焊接质量及是否有错焊、漏焊，发现问题及时纠正。这样可保证焊接收音机的一次成功而进入下道工序。收音机调试作业指导书批准审核
（3）复盖及统调调试:（a）将XFG-7信号发生器置于530KHz，输出场强为5mV/M，调制频率1000Hz，调制度30% ，双联调至到低端，用无感应螺丝刀调节红中周（振荡线圈），收到信号后，再将双联旋到最高端，XFG-7信号发生器置1600KHz,调节双联振荡联微调CA-2，收到信号后，再重复双联旋至低端，调红中周，高低端反复调整，直至低端频率530KHz高端频率为1600KHz为止。（b）统调：将XGF-7置于530KHz，输出场强为5Mv/M左右，调节收音机调谐旋钮，收到530KHz信号后，调节中波磁棒线圈位置，使输出最大然后将XFG-7旋至1600KHz，调节收音机，直至收到1600KHz信号后，调双联微调电容CA-1，使输出为最大，重复调节530KHz-1600KHz统调点，直至二点均为最大为止。制作客户：调试说明：仪器设备:（1)稳压电源（3V/200mA，或2节5号电池）；（2）示波器（3）无感应螺丝刀。（4）XFG-7高频信号发生器；（5）园环天线（调AM用）；（6）毫伏表GB-9（或同类仪器）；调试步骤:（1）在元器件装配焊接无误及机壳装配好后，将机器接通电源，应在AM能收到本地电台后，即可进行调试工作。（2）中频调试首先将双联旋一最低频率点，XFG-7信号发生器置于465KHz频率处，输出场强为10mV/M，调制频率1000Hz，调幅度30%，收到信号后，示波器有1000Hz波形，用无感应螺丝刀依次调节黑-白-黄三个中周，且反复调节，使其输出最大，465KHz中频即调好。铜绝缘磁图调高端刻度C1-A高端统调图223P磁棒天线支架1234

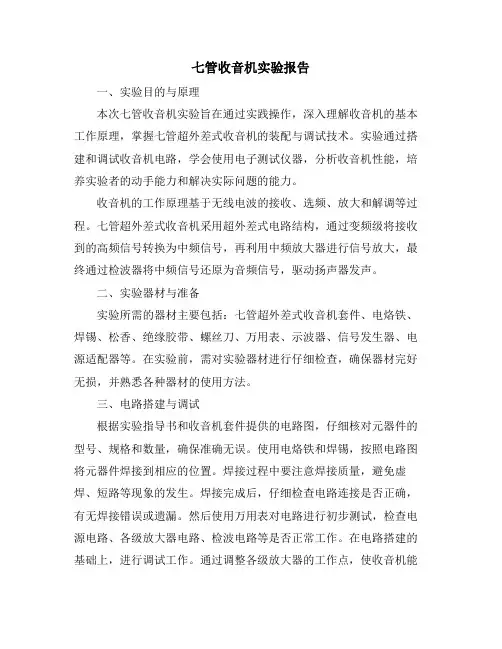

七管收音机实验报告
七管收音机实验报告
一、实验目的与原理
本次七管收音机实验旨在通过实践操作，深入理解收音机的基本工作原理，掌握七管超外差式收音机的装配与调试技术。实验通过搭建和调试收音机电路，学会使用电子测试仪器，分析收音机性能，培养实验者的动手能力和解决实际问题的能力。
收音机的工作原理基于无线电波的接收、选频、放大和解调等过程。七管超外差式收音机采用超外差式电路结构，通过变频级将接收到的高频信号转换为中频信号，再利用中频放大器进行信号放大，最终通过检波器将中频信号还原为音频信号，驱动扬声器发声。
二、实验器材与准备
实验所需的器材主要包括：七管超外差式收音机套件、电烙铁、焊锡、松香、绝缘胶带、螺丝刀、万用表、示波器、信号发生器、电源适配器等。在实验前，需对实验器材进行仔细检查，确保器材完好无损，并熟悉各种器材的使用方法。
三、电路搭建与调试
根据实验指导书和收音机套件提供的电路图，仔细核对元器件的型号、规格和数量，确保准确无误。使用电烙铁和焊锡，按照电路图将元器件焊接到相应的位置。焊接过程中要注意焊接质量，避免虚焊、短路等现象的发生。焊接完成后，仔细检查电路连接是否正确，有无焊接错误或遗漏。然后使用万用表对电路进行初步测试，检查电源电路、各级放大器电路、检波电路等是否正常工作。在电路搭建的基础上，进行调试工作。通过调整各级放大器的工作点，使收音机能够接收到清晰稳定的信号。调试过程中，需要不断观察示波器的波形，调整元器件的参数，使电路性能达到最佳状态。
四、性能测试与分析
在电路调试完成后，对收音机的性能进行测试。测试内容包括接收频率范围、灵敏度、选择性、失真度等指标。使用信号发生器向收音机输入不同频率和幅度的信号，观察收音机的接收情况。通过调整收音机的调谐旋钮，测试其接收频率范围和选择性。使用示波器和万用表等测试仪器，对收音机的各级放大器电路进行性能测试。分析各级放大器的工作状态，以及它们对整机性能的影响。对收音机的失真度进行测试，分析失真产生的原因，并提出改进措施。
S66D六管超外差式调幅收音机实习报告
S66D型六管超外差式接收机
实习报告
专 业： 电子信息工程
设 计 者： 何莉
学 号： 09042329
实习日期： 2012年6月
实训报告
一、实训内容
1. 学习识别简单的电子元件与电子线路；
2. 掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装和焊接。熟悉电子产品的安装工艺的生产流程。
3. 学习并掌握收音机的工作原理；
4. 根据电路图进行S66E超外差式中波调幅收音机的焊接，并掌握其调试方法。
二、实训器材
1. 220V/50Hz交流电源。
2. 电烙铁
3. 螺丝刀、镊子、万用表等必备工具
4. S66E超外差式中波调幅收音机全套组建
5. 两节5号电池
三、工作原理
图1是S66D型六管超外差式收音机的原理电路图。为了分析方便，它的工作过程可以画成如图2所示。具体原理分析如下。
图1 S66D型六管超外差式收音机的原理电路图
图2 S66D型六管超外差式收音机的方框图
1. 输入调谐电路
输入调谐电路由双连可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，T1是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f＝1/2πLabCA,当改变CA时,就能收到不同频率的电台信号。
2. 变频电路
本机振荡和混频合起来称为变频电路。变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号（高频信号）变换成固定的465KHz的中频信号。
VT1、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465KHz的等幅高频振荡信号。由于C1对高频信号相当短路，T1的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、CB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。T2是振荡线圈，其初次绕在同一磁芯上，它们把VT1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT1的发射极上。
HX207型七管收音机组装实验报告
HX207型七管收音机组装实验报告
一 实验目的：
1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件。
2.在散件的组装过程中进一步学习电子技术。
3.掌握电子安装工艺了解测量和调试技术。
4. 熟练焊接的基本技巧
5. 熟悉超外差式收音机的工作原理
6. 掌握收音机的调试方法,能安装、调试出成品收音机
二 实验电路图
为六管超外差式收音机，具有安装调试方便、工作稳定、声音宏亮、耗电省等优点。它由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。
三、实验原理
超外差式收音机：是指输入信号和本机振荡信号产生一个固定中频信号的过程。如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。这种接收机中，在高频放大器和中频放大器之间须增加一级变换器，通常称为变频器，它的根本任务是把高频信号变换成固定中频。而由于中频频率（我国采用465千赫）较变换前的高频信号（广播电台的频率）低，而且频率是固定的，所以任何电台的信号都能得到相等的放大量。另外，中频的放大量容易做得比较高，而不易产生自激，所以超外差式收音机可以做得灵敏度很高。由于外来电台必须经过“变频”变成中频频率才能通过中频放大回路，所以可以提高收音机的选择性。 元件清单 四、 实验步骤：
1.对照元件清单目录表检察元件是否齐全
2.认识识别各种元器件以及认清起作用
3.学习收音机调频调幅的工作原理；
4.元器件焊接、安装（安装时应检查元器件的好坏）
5.检查电路，将安装好的收音机和电路原理图对照检查下列内容。
咏梅833A型超外差式收音机
超外差式收音机的装调实训
一、 实验目的
1．熟悉常用焊接工具的使用、其维护及其修理；
2．掌握电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接，并熟悉其工艺的生产流程；
3．熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子书籍；
4．能够识别和筛选常用的电子器件，并且能够熟练使用数字万用表；
5．了解电子产品的焊接、调试与维修。
二、实验要求
1．会分析收音机电路图；
2．对照收音机原理图能看懂印制电路版图和接线图；
3．认识电路图上的各种元器件的符号，并与实物相对照；
4．会测试各种元器件的主要参数；
5．按照工艺要求进行产品的安装和焊接；
6．按照技术指标对产品进行调试。
三、实验内容
1．标准超外差式调幅收音机简介
标准超外差式调幅收音机一般为六管收音机，采用全硅管线路，具有机内磁性天线，收音效果良好，并设有外接耳机插口。
2．咏梅833A型超外差式收音机的技术指标
频率范围：535——1605kHz
四、实验步骤
1. 咏梅 833A型超外差式收音机的材料清单（如下表）；
序号 名称 规格 数量 序号 名称 规格 数量
1 R1 150K 1 27 B1 天线线圈 1
2 R2 2.7K 1 28 B2 本振（黑） 1
3 R3 150K 1 29 B3 中周（白） 1
4 R4 30K 1 30 B4 中周（绿） 1
5 R5 150K 1 31 B5 输入变压器 1
6 R6 100 1 32 B6 输出变压器 1
7 R7 680 1 33 开关电位器 4.7K 1
8 R8 510 1 34 耳机插座 Ф2.5mm 1
9 C1 双联 1 35 磁棒 ———— 1 2．用万用表检测收音机各个元器件；
3．用万用表检测内阻来判断输出、输入变压器绕组；
4．对元器件的引线进行镀锡处理；
5．检查印制板的铜箔线条是否完好。
6．安装元器件
元器件的安装质量及顺序直接影响整机的质量与成功率，合理的安装需要思考和经验。
收音机的组装与调试实训报告
收音机的组装与调试实训报告
一、实训目的
通过本次实训，了解收音机的原理和结构，掌握收音机的组装方法，学会调试收音机并分析故障的原因以及解决方法，提高实际操作能力和应用能力。
二、实训内容
1. 收音机基本原理和结构
2. 收音机组装方法
3. 收音机调试方法
4. 故障分析和解决方法
三、实训流程
1. 学习收音机的基本原理和结构。
2. 组装收音机：
（1）整理收音机所需材料和工具。
（2）按照收音机组装图纸进行组装。
（3）将组装好的收音机固定在桌面上。
3. 调试收音机：
（1）调节天线长度，改变天线方向调试收音机。
（2）调节音量大小，调试收音机。
4. 分析收音机故障原因并解决：
（1）检查天线或音箱是否接触良好；
（2）检查电池或电源是否正常工作；
（3）检查各种开关是否正常。
五、实训反思
通过本次实训，我对收音机的原理和结构有了更深入的了解，学会了收音机的组装方法和调试方法，也了解了一些故障分析和解决方法。本次实训的收获很大，不仅提高了我的实际操作能力和应用能力，而且还让我更加专业地了解收音机。通过实践操作，我对于学习到的知识更加深刻地理解了，并且也意识到了自己的一些不足之处，希望在以后的学习中更加努力，更好地提高自己的实际操作能力和应用能力。
收音机组装实验报告
1
高频电路课程设计
设计题目:收音机(原理、装配及调试)
院 系：物理科学与技术学院
专业班级：电信0702班
学 号：200722240222
姓
名：吴江勇
指导教师：王步飞
2
一、设计目的
1. 了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2. 学习并掌握超外差收音机的工作原理
3. 熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
4. 了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高动手能力。
二、设计器材
1. 电烙铁、焊锡丝
2. 螺丝刀、镊子、钳子等必备工具
3. 万用表
4. 中夏牌ZX2045型袖珍收音机实验套件
5. 五号电池两节
三、设计概要
超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。收音机虽然小，可谓五脏俱全，它包含了无线电接收的哥哥功能电路。收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实习采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535KHz~1605KHz的中波段。
1. 元件说明
① 中频变压器（以下简称中周）四只为一套，其接线图见印制板图。B2为振荡线圈的中周型号为LF10（红色）、B3为第一级中放用的中周（黄色）、B4为第二级中放的中周（白色），B5为中频耦合中周（黑色）。中周外壳初期屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。
S66D型收音机安装及调试
电子技术课程设计总结报告
题 目： S66D型收音机安装及调试
学生姓名：
系 别：
专业年级：
指导教师：
一、设计任务与要求
1、了解常用电子器件的类别、型号、规格、性能及其使用范围（色环电阻的识别等） ，能查阅有关的电子器件图书.能够正确识别和选用常用的电子器件，并且能够熟练使用万用表；
2、学习并掌握超外差收音机的工作原理。熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，了解电子产品的焊接、提高动手能力；
二、方案设计与论证
方案一、直接放大式收音机虽电路简单，成本低，其一般只有一级调谐 放大 通带较宽，很难保证高选择性。当从接收电台低频端某一信号转换到高频端另一信号 时，其放大和选择信号的能力会变差，造成高、低频端灵敏度不一样，且较低，实现价值不大。
方案二、超外差式一次变频收音机且成本低，其性能指标相对较好。在业余且成本低，工程实现方便，适合在业余条条件下可以做到使各种性能指标与出厂水平差不多。
结论:从性价比，工程实现难易程度以及收音机的最效考虑，选择方案2 进行。
三、电路设计与参数计算
1、单元电路设计和参数计算
a.输入级：输入级调谐回路是由双联电容CA ， CB 和天线线圈 T1 组成。
调节可变电容 CB 可以同时改变CA，使 LC 的谐振频率等于电台频率，以选择不同频率的电台信号。再由T1的d,c端耦合到下一级变频级。
b.变频：变频回路由混频、本机振荡和选频三部分电路组成。变频级是以晶体管 VT1 为中心，它兼有振荡、混频两种作用。它的主要作用是把输入的不同频率的高频信号变换成固定的 465kHz 的中频信号。由晶体管 VT1 、可变电容
S66E型收音机的安装与调试-实验报告
S66E型收音机的安装与调试-实验报告 目录
一、实习目的 .................................................................................... 1
二、实习器材 .................................................................................... 1
三、实验原理 .................................................................................... 1
1.原理说明 ......................................................................................... 1
2.收音机工作原理 ............................................................................. 1
3.S66E型收音机电路原理图 ........................................................... 3
4.实验原理图 ..................................................................................... 3
四、元件说明及清单 ........................................................................ 4
五、安装制作 .................................................................................... 8
电工电子实训报告——常用收音机的组装与调试
电工电子实训报告
实训题目：常用收音机的组装与调试
专 业: xxxxx
班 级： xxxxx
学 号： xxxxx
姓 名: xxxxx
指导老师： xxxx
起止时间：xxxxxx
目 录
摘要 ………………………………………………………… 1
第一章 绪论 ………………………………………………… 1
1.1 实训任务和目的……………………………… 1
1。2 实验仪器……………………………………… 1
1.3 实训内容……………………………………… 2
第二章 收音机工作原理 …………………………………… 2
2.1线电发射与接收的基本原理…………………… 2
2。2超外差收音机的原理…………………………… 3
2。3 电路分析（见下页图2.3）… ………………… 3
第三章 实训步骤 …………………………………………… 5
3.1元器件准备 …………………………………… 5
3。2 焊接技术 ……………………………………… 5
3。3实训具体步骤……………………… ………… 6
第四章 调试………………………………………………… 8
4。1调试步骤……………………………………… 8
4.2 使用方法……………………………………… 8
第五章 感想与收获…………………………………………… 9
5。1 感想 …………………………………………… 9
5.2 收获…………………………………………… 9
摘要
收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。目前调频式或调幅式收音机，一般都采用超外差式,它具有灵敏度高、工作稳定、选择性好及失真度小等优点。了解收音机的工作原理并通过画原理图、焊接电路板、调试作品等电子电工实训对我们学习电子技术类的大学生有很多意义。本实训报告简单分析了超外差式收音机电路的工作原理及其组装和调试等.
