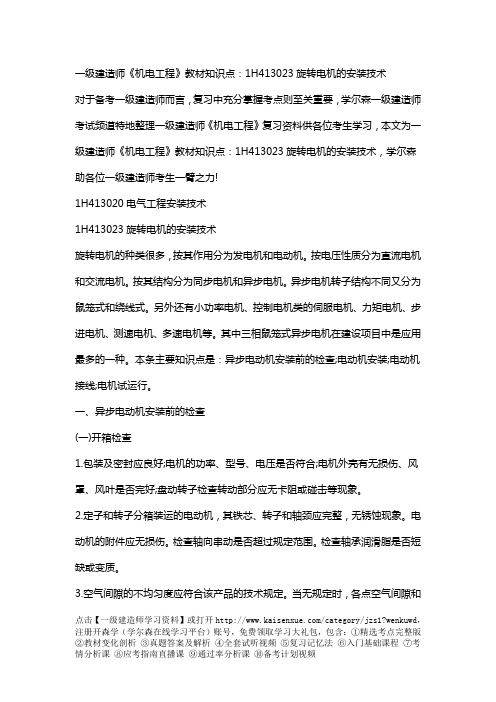

一级建造师《机电工程》教材知识点：1H413023旋转电机的安装技术
一级建造师《机电工程》教材知识点：1H413023旋转电机的安装技术对于备考一级建造师而言，复习中充分掌握考点则至关重要，学尔森一级建造师考试频道特地整理一级建造师《机电工程》复习资料供各位考生学习，本文为一级建造师《机电工程》教材知识点：1H413023旋转电机的安装技术，学尔森助各位一级建造师考生一臂之力!1H413020电气工程安装技术1H413023旋转电机的安装技术旋转电机的种类很多，按其作用分为发电机和电动机。
按电压性质分为直流电机和交流电机。
按其结构分为同步电机和异步电机。
异步电机转子结构不同又分为鼠笼式和绕线式。
另外还有小功率电机、控制电机类的伺服电机、力矩电机、步进电机、测速电机、多速电机等。
其中三相鼠笼式异步电机在建设项目中是应用最多的一种。
本条主要知识点是：异步电动机安装前的检查;电动机安装;电动机接线;电机试运行。
一、异步电动机安装前的检查(一)开箱检查1.包装及密封应良好;电机的功率、型号、电压是否符合;电机外壳有无损伤、风罩、风叶是否完好;盘动转子检查转动部分应无卡阻或碰击等现象。
2.定子和转子分箱装运的电动机，其铁芯、转子和轴颈应完整，无锈蚀现象。
电动机的附件应无损伤。
检查轴向串动是否超过规定范围。
检查轴承润滑脂是否短缺或变质。
3.空气间隙的不均匀度应符合该产品的技术规定。
当无规定时，各点空气间隙和点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版平均空气间隙之差值与平均空气间隙之比宜为5%。
4.三相绕组是否断路、三组绕组的电流电阻偏差是否在允许范围内、电动机的各相绕组与机壳之间的绝缘电阻是否符合要求。
5.电动机的引出线鼻子焊接或压接应良好，编号齐全，裸露带电部分的电气间隙应符合产品标准的规定。
6.检查绕线式电动机应检查电刷的提升装置，提升装置应有起动运行的标志，动作顺序应是先短路集电环，再提起电刷。

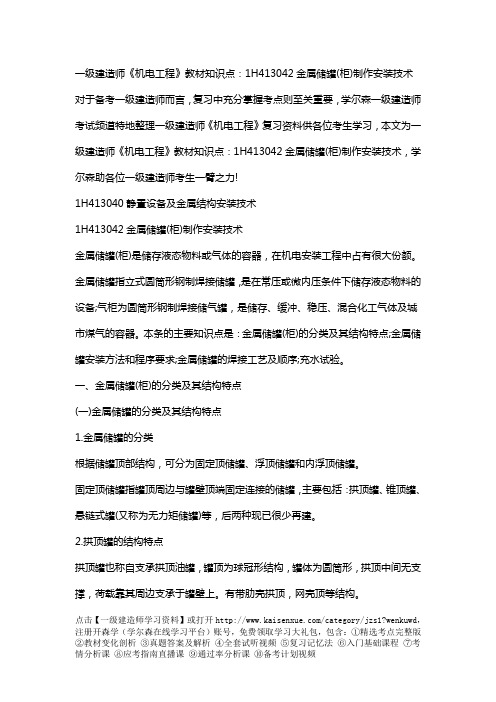

一级建造师《机电工程》教材知识点：1H413042金属储罐(柜)制作安装技术
一级建造师《机电工程》教材知识点：1H413042金属储罐(柜)制作安装技术对于备考一级建造师而言，复习中充分掌握考点则至关重要，学尔森一级建造师考试频道特地整理一级建造师《机电工程》复习资料供各位考生学习，本文为一级建造师《机电工程》教材知识点：1H413042金属储罐(柜)制作安装技术，学尔森助各位一级建造师考生一臂之力!1H413040静置设备及金属结构安装技术1H413042金属储罐(柜)制作安装技术金属储罐(柜)是储存液态物料或气体的容器，在机电安装工程中占有很大份额。
金属储罐指立式圆筒形钢制焊接储罐，是在常压或微内压条件下储存液态物料的设备;气柜为圆筒形钢制焊接储气罐，是储存、缓冲、稳压、混合化工气体及城市煤气的容器。
本条的主要知识点是：金属储罐(柜)的分类及其结构特点;金属储罐安装方法和程序要求;金属储罐的焊接工艺及顺序;充水试验。
一、金属储罐(柜)的分类及其结构特点(一)金属储罐的分类及其结构特点1.金属储罐的分类根据储罐顶部结构，可分为固定顶储罐、浮顶储罐和内浮顶储罐。
固定顶储罐指罐顶周边与罐壁顶端固定连接的储罐，主要包括：拱顶罐、锥顶罐、悬链式罐(又称为无力矩储罐)等，后两种现已很少再建。
2.拱顶罐的结构特点拱顶罐也称自支承拱顶油罐，罐顶为球冠形结构，罐体为圆筒形，拱顶中间无支撑，荷载靠其周边支承于罐壁上。
有带肋壳拱顶，网壳顶等结构。
点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版(1)带肋壳拱顶罐拱顶球面的曲率半径一般为罐直径的0.8～1.2倍，拱顶由4～6mm的薄钢板(切割后拼接成瓜皮板)和加强筋组成。
罐顶板多采用搭接。
优点是施工容易、造价低。
(2)网壳顶拱顶罐由网格状空间杆件系组成的球面网架拱壳承载顶面荷载。
网壳顶由网状壳、边环梁、蒙皮三大部分组成：网状壳由型钢和连接件组成。
一建机电讲义(详)
一级建造师《机电工程管理与实务》讲义（详稿）说明：讲义中，红色字体表示关键词、关键句，蓝色表示解释。
第二章是用红色表示知识点，各知识点中黑色粗体是要注意的地方。
所整理讲义为辛勤劳动成果，切勿在网上传播。
谢谢1H411000机电工程专业技术1H411010机械传动与技术测量1H411011掌握传动系统的特点（共8种，着重掌握前5种）一、摩擦轮传动1、摩擦轮传动的优点（1）制造简单、运转平稳、噪声很小；不像齿轮传动、链传动（2）过载时打滑，防止重要零件损坏；（因为是挠性传动。
此特点与带传动类似）（3）能无极的改变传动比（摩擦轮传动所特有的）2、摩擦轮传动的缺点（1）效率较低（2）尺寸和作用在轴与轴承上的载荷都比齿轮传动大（3）不宜传递很大的功率（4）不能保证准确的传动比(因为挠性传动)（5）磨损快，寿命短（6）必须采用压紧装置二、齿轮传动·分类1.平面齿轮传动：两平行轴之间的传动；如直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动2.空间齿轮传动：两交错轴之间的传动，圆锥齿轮传动、交错轴斜齿轮传动。
如上图是平面齿轮传动，两平行轴如上图是空间齿轮传动，两交错轴1.齿轮传动的优点1)适用范围广；2)传动比准确，效率高；3)可靠，长寿；4)可实现平行轴、相交轴或交错轴之间的传动。
2. 齿轮传动的缺点1)要求较高的制造和安装精度、成本较高；2)不适宜远距离两轴之间的传动。
三、蜗轮蜗杆传动——传递空间互相垂直而不相交的两轴间的运动和动力。
1. 蜗轮蜗杆传动的优点1）传动比大；传动比=从动轮齿数/主动轮齿数，在这里等于涡轮的齿数/蜗杆的头数。
而从图可以看出，蜗轮齿数很多，而蜗杆只有一头2）结构尺寸紧凑。
2. 蜗轮蜗杆传动的缺点轴向力大,易发热,效率低；只能单向传动。
只能蜗杆驱动涡轮四、带传动1. 带传动的优点1）适用于两轴中心距较大的传动；2）挠性好，吸收振动；3）打滑，防止损坏；4）结构简单，成本低。
一级建造师《机电工程》教材知识点：1H413025防雷和接地装置的安装要求
一级建造师《机电工程》教材知识点：1H413025防雷与接地装置的安装要求对于备考一级建造师而言，复习中充分掌握考点则至关重要，学尔森一级建造师考试频道特地整理一级建造师《机电工程》复习资料供各位考生学习，本文为一级建造师《机电工程》教材知识点：1H413025防雷与接地装置的安装要求，学尔森助各位一级建造师考生一臂之力!1H413020电气工程安装技术1H413025防雷与接地装置的安装要求防雷与接地装置是安全用电的重要设施，也是防止触电危险的有效措施，它既保护电力设备和供电网络的安全，又保护建筑设施和工业设备的安全，也保护电气操作人员和用电人员的安全。
本条主要知识点是：防雷措施;防雷装置安装要求;接地极的选用;保护接零的要求;爆炸和火灾危险环境的接地要求。
一、雷措施(一)输电线路的防雷措施1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。
减少流人杆塔的雷电流。
对输电导线有耦合作用，抑制感应过电压。
2.增加绝缘子串的片数加强绝缘，当雷落在线路上，绝缘子串不会有闪络。
3.减低杆塔的接地电阻可快速将雷电流引泄入地，不使杆塔电压升太高，避免绝缘子被反击而闪络。
4.装设管型避雷器或放电间隙以限制雷击形成过电压。
5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。
6.采用消弧圈接地方式使绝大多数的单相着雷闪络的接地故障电流能被消弧圈点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版所熄弧，从而故障被自动消除。
7.架设耦合地线增加对雷电流的分流。
8.不同电压等级输电线路，避雷线的设置：(1)500kV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小(有时小于200)。
在山区高雷区，甚至可以采用负保护角。
(2)220～330kV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～300.(3)ll0kV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

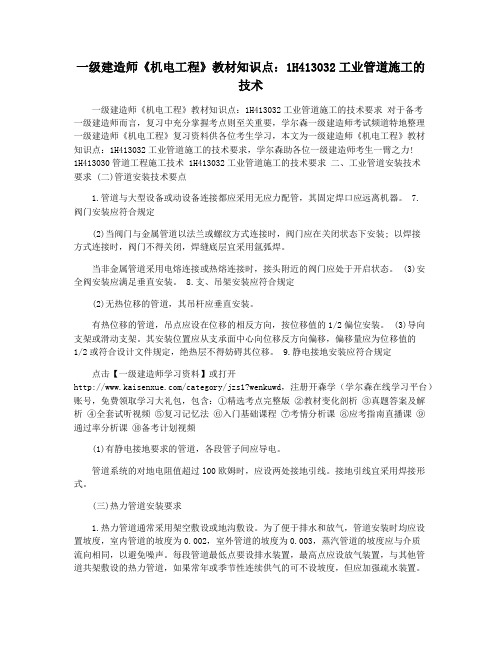

一级建造师《机电工程》教材知识点：1H413032工业管道施工的技术
一级建造师《机电工程》教材知识点：1H413032工业管道施工的技术一级建造师《机电工程》教材知识点：1H413032工业管道施工的技术要求对于备考一级建造师而言，复习中充分掌握考点则至关重要，学尔森一级建造师考试频道特地整理一级建造师《机电工程》复习资料供各位考生学习，本文为一级建造师《机电工程》教材知识点：1H413032工业管道施工的技术要求，学尔森助各位一级建造师考生一臂之力!1H413030管道工程施工技术 1H413032工业管道施工的技术要求二、工业管道安装技术要求 (二)管道安装技术要点1.管道与大型设备或动设备连接都应采用无应力配管，其固定焊口应远离机器。
7.阀门安装应符合规定(2)当阀门与金属管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装; 以焊接方式连接时，阀门不得关闭，焊缝底层宜采用氩弧焊。
当非金属管道采用电熔连接或热熔连接时，接头附近的阀门应处于开启状态。
(3)安全阀安装应满足垂直安装。
8.支、吊架安装应符合规定(2)无热位移的管道，其吊杆应垂直安装。
有热位移的管道，吊点应设在位移的相反方向，按位移值的1/2偏位安装。
(3)导向支架或滑动支架。
其安装位置应从支承面中心向位移反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。
9.静电接地安装应符合规定点击【一级建造师学习资料】或打开/category/jzs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版②教材变化剖析③真题答案及解析④全套试听视频⑤复习记忆法⑥入门基础课程⑦考情分析课⑧应考指南直播课⑨通过率分析课⑩备考计划视频(1)有静电接地要求的管道，各段管子间应导电。
管道系统的对地电阻值超过l00欧姆时，应设两处接地引线。
接地引线宜采用焊接形式。
(三)热力管道安装要求1.热力管道通常采用架空敷设或地沟敷设。
为了便于排水和放气，管道安装时均应设置坡度，室内管道的坡度为0.002，室外管道的坡度为0.003，蒸汽管道的坡度应与介质流向相同，以避免噪声。
一级建造师《机电工程》教材知识点：1H413041塔器设备的安装技术-5页精选文档
一级建造师《机电工程》教材知识点：1H413041塔器设备的安装技术对于备考一级建造师而言，复习中充分掌握考点则至关重要，学尔森一级建造师考试频道特地整理一级建造师《机电工程》复习资料供各位考生学习，本文为一级建造师《机电工程》教材知识点：1H413041塔器设备的安装技术，学尔森助各位一级建造师考生一臂之力!1H413040静置设备及金属结构安装技术1H413041塔器设备的安装技术塔、容器、反应器类工艺设备(以下简称塔器)是静置设备的重要组成部分，大多数是非标准设备，其中多数属于压力容器。
现场安装施工程序复杂，质量要求高。
本条的主要知识点是：塔器的结构、工艺作用和到货状态;塔器设备安装技术;产品焊接试板的制作与检验;耐压试验与气密性试验。
一、塔器的结构、工艺作用和到货状态1.塔器的结构与工艺作用塔器为圆筒形焊接结构的工艺设备，由简体、封头(或称头盖)和支座组成，是专门为某种生产工艺要求而设计、制造的非标准设备。
塔是用于蒸馏、抽提、吸收、精制等离过程的直立设备，广泛用于气一液与液一液相间传质、传热。
反应器是用于完成介质的物理、化学反应的设备。
容器在本条中仅指内部盛装物料且不进行化学反应或其他物理、化学过程，内部通常没有设施或只有简单的辅助结构的工艺设备，也称为罐。
2.塔器现场到货状态塔器多数由专门的压力容器制造单位制造，安装单位进行现场安装。
部分塔器由于体积(几何尺寸)大，受运输的尺寸限制，不能全部在制造厂制造成整体运到安装现场，以不同组装形式出厂，即不同的到货状态。
到货状态分为整体到货、分段到货、分片到货。
一、塔器设备安装技术(一)压力容器安装许可规则压力容器的现场安装(指压力容器整体就位、整体移位安装的活动)与压力容器现场组焊(需在安装现场完成最后环焊缝焊接工作和/或需在现场组焊)，应当根据特种设备安全法及有关法规的规定，经负责特种设备安全监督管理的部门许可。
具体的许可规定参见1H431032特种设备制造、安装、改造的许可制度。
一级建造师《机电工程》重要知识点
目录
１Ｈ４１１０机２电０工程项目常用工程设备 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４？．．．．． １Ｈ４１２０机１电０工程项目测量技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５？．．．． １Ｈ４１２０起２重０技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６．？．．．． １Ｈ４１２０焊３接０技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６．？．．．． １Ｈ４１３０机１械０设备安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７？．．．．． １Ｈ４１３０电２气０工程安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８？．．．．． １Ｈ４１３０管３道０工程安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．０？．．．．． １Ｈ４１３０静４置０设备安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．１？．．．．． １Ｈ４１３０动５力０设 备安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１．？．．．． １Ｈ４１３０自６动０化 仪表工程安装技术（不出案例） ．．．．．．．．．．．．．．．．．．．．．．．．．．．１２．？．．．． １Ｈ４１３０防７腐０蚀工程施工技术 （不出案例 ） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２．？．．．． １Ｈ４１３０绝８热０工程施工技术（不出案例） ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．２？．．．．． １Ｈ４１３０工９业０炉窑砌筑工程施工技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．３？．．．． １Ｈ４１４０建１筑０管道工程安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．４？．．．． １Ｈ４１４０建２筑０电气工程安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．４？．．．． １Ｈ４１４０通３风０与空调工程安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．４？．．．． １Ｈ４１４０建４筑０智能化工程安装技术 ．．．．．．．．．．．．梯０工程安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．５？．．．．． １Ｈ４１４０建６筑０消防工程安装技术 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．６？．．．． １Ｈ４３１０《１中０华人民共和国计量法》 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１．６？．．．． １Ｈ４３１０《２中０华 人民共和国电力法》 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６．？．．．． １Ｈ４３１０《３特０种 设备安全法》 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７．？．．．． １Ｈ４３２０《１工０业安装工程施工质量验收统一标准》 ．．．．．．．．．．．．．．．．．．．．．．．．．１．７？．．．． １Ｈ４３２０《２建０筑 工程施工质量验收统一标准》 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８．？．．．． １Ｈ４３３０一０级０建 造师（机电工程）注册执业管理规定及相关要求 ．．．．．．．．．．．．．．．．．．．１．８？．．．．． １Ｈ４２００机０电０工 程项目施工管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９．？．．．． １Ｈ４２０机０电１工０程项目及其建设程序 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９．？．．．． １Ｈ４２０机０电２工０程项目管理的任务 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９．？．．．． １Ｈ４２０机０电３工０程施工招标投标管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９．？．．．． １Ｈ４２０机０电４工０程施工合同管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０．？．．．． １Ｈ４２０机０电５工０程设备采购管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１．？．．．． １Ｈ４２０机０电６工０程施工组织设计 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２．？．．．． １Ｈ４２０机０电７工０程施工资源管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３．？．．．． １Ｈ４２０机０电８工０程施工协调管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４．？．．．． １Ｈ４２０机０电９工０程施工进度管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４．？．．．． １Ｈ４２０机１电０工０程施工成本管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５．？．．．． １Ｈ４２０机１电１工０程施工预结算 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２．５？．．．．． １Ｈ４２０机１电２工０程施工现场职业健康安全与环境管理 ．．．．．．．．．．．．．．．．．．．．．．．．．２５．？．．．． １Ｈ４２０机１电３工０程施工质量管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７．？．．．． １Ｈ４２０机１电４工０程试运行管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７．？．．．． １Ｈ４２０机１电５工０程竣工验收管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８．？．．．． １Ｈ４２０机１电６工０程保修与回访管理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８．？．．．．
最新整理二级建造师机电工程考点：防腐蚀工程施工技术
二级建造师机电工程考点：防腐蚀工程施工技术1H413070防腐蚀工程施工技术1H413071设备及管道防腐蚀工程施工方法一、设备及管道腐蚀类型和防腐蚀措施(二)设备及管道防腐措施包括：介质处理、覆盖层、电化学保护、添加缓蚀剂。
用于土壤、淡水、海水等腐蚀性较强环境中的钢质管道，对覆盖层的防腐性能要求较高，通常称为管道防腐层。
常用类型有：三层聚乙烯防腐层、环氧粉末防腐层、环氧煤沥青防腐层等。
二、涂料涂层施工方法涂料涂层施工方法一般可分为刷涂法、滚涂法、空气喷涂法和高压无气喷涂法。
滚涂法适用于较大面积工件的涂装，较刷涂法效率高。
空气喷涂法是应用最广泛的一种涂装方法，几乎可适用于一切涂料品种，该方法的优点：可获得厚薄均匀、光滑平整的涂层。
缺点是空气喷涂法涂料利用率较低，对空气的污染较严重。
高压无气喷涂优点：不仅节省了漆料，而且减少了污染，改善了劳动条件;工作效率较一般空气喷涂提高了数倍至十几倍;涂膜质量较好。
适宜于大面积的物体涂装。
三、金属涂层施工方法设备及管道表面金属涂层主要采用热喷涂法施工。
1.金属热喷涂类型。
根据热源的不同，一般将金属热喷涂分为燃烧法和电加热法两大类。
2.金属热喷涂工艺。
金属热喷涂工艺包括基体表面预处理.、热喷涂、后处理、精加工等过程。
四、衬里施工方法1.块材衬里。
块材衬里施工采用胶泥衬砌法，常用胶泥主要有水玻璃胶泥和树脂胶泥。
2.纤维增强塑料衬里施工。
包括铺贴法和*法。
3.橡胶衬里。
橡胶衬里施工是采用粘贴法。
4.塑料衬里。
5.铅衬里。
铅衬里的方法分为衬铅与搪铅两种。
铅衬里适用于常压或压力不高、温度较低和静载荷作用下工作的设备;真空操作的设备、受振动和有冲击的设备不宜采用。
五、阴极保护施工方法阴极保护可采用强制电流阴极保护与牺牲阳极阴极保护两种方法。
常用牺牲阳极材料包括：镁及镁合金阳极、锌及锌合金阳极、铝合金阳极以及镁锌复合式阳极，其中铝合金阳极主要用于海洋环境中管道或设备的牺牲阳极保护。
一级建造师机电重点知识梳理(word版本)
一级建造师重点知识梳理（机电工程）lH410000 机电工程技术1H411010 机电工程常用材料1H411011常用金属材料的类型及应用一、黑色金属材料的类型及应用（一）碳素结构钢（普碳钢）1.碳素结构钢的分级。
根据屈服强度划分，有Q275及以下4个等级，其中Q 代表屈服强度，数字为屈服强度的下限值，数字后面标注的字母A、B、C、D 表示钢材质量等级，即硫、磷质量分数不同，A 级钢中硫、磷含量最高（质量等级最低），D级钢中硫、磷含量最低。
（三）铸钢和铸铁2.铸铁例如，普通罩壳、阀壳等强度要求不高，可采用灰铸铁制造；液压泵壳体强度有较高要求，可采用孕育铸铁（经孕育处理后的灰铸铁）；汽车发动机凸轮轴常用球墨铸铁制造。
（五）钢材的类型及应用3.管材。
在机电工程中常用的有普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管等，广泛应用在各类管道工程中。
例如，锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管。
1H411012常用非金属材料的类型及应用二、高分子材料的类型及应用1. 高分子材料的类型按特性分为橡胶、纤维、塑料、胶粘剂、涂料和高分子基复合材料。
2.塑料(1) 热塑性塑料热塑性材料：受热后又软化，可以反复塑制成型，如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。
优点是加工成型简便，具有较好的机械性能，缺点是耐热性和刚性比较差。
(2) 热固性塑料热固性塑料：受热后不再软化，强热下发生分解破坏，不可以反复成型。
优点是耐热性高，受压不宜变形等，缺点是机械性能不好，但可加入填料来提高强度。
这类塑料如酚醛塑料、环氧塑料等。
（3）塑料制品1）聚乙烯塑料管：无毒，可用于输送生活用水。
2）ABS工程塑料管：耐腐蚀、耐温及耐冲击性能均优于聚氯乙烯管。
3）聚丙烯管（PP管）：其刚性、强度、硬度和弹性等机械性能均高于聚乙烯。
4）硬聚氯乙烯排水管及管件：硬聚氯乙烯排水管及管件用于建筑工程排水，在耐化学性和耐热性能满足工艺要求的条件下，此种管材也可用于化工、纺织等工业废气排污排毒塔、气体液体输送等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1H413070 防腐蚀工程施工技术
防
腐
蚀
工
程
施
工
技
术
掌
握
设
备
及
管
道
防
腐
蚀
的
施
工
要
求
设备
及管
道防
腐蚀
分
类、
结构
和施
工内
容
设备
及管
道防
腐蚀
表面
处理
技术
要求
钢
材
表
面
处
理
的
质
量
等
级
要
求
分类
结构施工内容腐蚀机理过程环境腐蚀程度化学腐蚀电化学腐蚀大气腐蚀水的腐蚀土壤腐蚀高温腐蚀化学介质强腐蚀中腐蚀弱腐蚀复层结构单层结构埋地设备及管道防腐蚀结构底漆中间漆面漆如玻璃鳞片涂料、无机锌涂料或粉末涂层等
普通级
加强级
特加强级
钢材表面处理
防腐蚀结构层的施工
涂层测厚检验
表面锈蚀
等级
A级：钢材表面全面地覆盖着氧化皮且几乎没有铁锈；
B级：钢材表面已发生锈蚀且部分氧化皮已经剥落；
C级：钢材表面氧化皮因锈蚀而剥落或者可以刮除且有少量点蚀；
D级：钢材表面氧化皮因锈蚀而全面剥落且已普遍发生点蚀。
应对基体表面进行处理，清除基体表面的水分、油污、尘垢、污染物、铁锈和氧化
皮，从而提高涂层的质量和使用效果。被油脂污染的金属表面，除锈前应将油污清
除，可用水或蒸汽冲洗。旧漆层处理可采用机械法、碱液清除法、有机溶剂清除法。
钢材表面除锈，可采用抛射除锈法、干喷射法、手动工具除锈法、动力工具除锈法、
高压水喷射除锈法、火焰除锈法、化学除锈法。
2.喷射或抛射除锈金属表面处理质量等级分为三级： Sa2级、Sa21/2级、Sa3级
1.手工或动力工具除锈金属表面处理质量等级分为两级： St2级、St3级
4.化学除锈金属表面预处理质量等级为Pi级
3.火焰除锈金属表面处理质量等级为F1
⑸ 当设计文件或产品技术文件无规定时，钢材喷(抛)射除锈后的表面粗糙度Rz宜为
40～75μm。
设备
及管
道防
腐蚀
施工
技术
要求
设
备
及
管
道
表
面
处
理
要
求
对防腐蚀材料的要求
对防腐蚀结构施工的技术要求p78
对防腐蚀工程施工质量检验要求P79
防腐蚀工程所用的原材料，应有①产品质量证明文件、②质量检
验报告和③产品技术文件，并符合设计要求。当需变更设计、材
料代用或采用新材料时，必须征得设计部门同意。不应使用超过
存放期限的涂料。
例如：涂料施工时发现颜料出现沉淀现象，有以下几方面原
因：涂料长期储存，储存温度高；使用不适当的稀释剂或过量稀
释造成。采取的防止措施：应该加强库内管理；改善储存状况；
控制涂料调配。
熟
悉
设
备
及
管
道
防
腐
蚀
的
施
工
方
法
了
解
设
备
及
管
道
防
腐
蚀
材
料
的
性
能
防
腐
蚀
工
程
施
工
技
术
掌
握
设
备
及
管
道
防
腐
蚀
的
施
工
要
求
熟
悉
设
备
及
管
道
防
腐
蚀
的
施
工
方
法
了
解
设
备
及
管
道
防
腐
蚀
材
料
的
性
能
涂料
施工
方法
应用
金属
涂层
施工
方法
电化
学保
护法
衬里保护法
1H413070 防腐蚀工程施工技术
对于金属的防腐蚀施工方法，现在最简便有效又大量使用的是采用涂料施工方法
涂料
施工
方法
种类
刷涂法施工
滚涂法施工空气喷涂法施工高压无气喷涂法施工刷涂是最简单的手工涂装方法，漆刷有扁刷、圆刷、弯头刷等。它的优点是渗透性强，可以深入到细孔、缝隙中。主要用于小面积涂装。对于快干漆和分散性差的涂料，不宜使用刷涂法。刷涂的缺点是：劳动强度大，生产效率低，涂膜易产生刷痕。优缺点适用于较大面积的涂装，效率高于刷涂。
阴极保护
阳极保护
⑴外加电流阴极保护原理
⑵外加电流阴极保护系统组成
⑶牺牲阳极保护
将被保护金属设备与直流电源的负极相
连，依靠外加阴极电流进行阴极极化而
使金属得到保护的方法。
外加电流阴极保护系统包括辅助阳
极、阳极屏、参比电极和直流电源四个
部分。
在被保护金属设备上连接一个电位更负
的强阳极，促使阴极极化，这种方法叫
做牺牲阳极保护。
材料的耐腐蚀性能
涂料的耐腐
蚀性能
金属的耐腐
蚀性能
液态涂料的技术指标
涂膜的耐腐蚀耐介质指标
涂膜的物理机械性能指标
金属热力学稳定性
耐腐蚀金属合金
常用防腐蚀材料的
耐腐蚀性能
常用防腐涂料性能表
绝缘型防腐涂料
导电型防腐涂料
铝与铝合金
