交通灯控制电路综合设计
交通指示灯电路设计说明
交通指示灯电路设计说明
交通指示灯电路设计需要考虑以下几个方面：
1. 电源供电：交通指示灯通常使用交流电源供电，需要确定交通灯的额定电压和电流要求，并准备相应的电源。
2. 控制电路：交通指示灯需要控制灯泡的亮灭，通常使用继电器或者晶体管来实现控制。控制电路需要连接到交通灯的信号控制器，以便接收控制信号。
3. 灯泡选型：根据交通指示灯的要求，选择适合的灯泡。常见的选择包括LED灯和灯丝灯泡，LED灯具有节能、寿命长、亮度高等优点。
4. 保护措施：为了保护交通指示灯不受电路故障的影响，可以在电路中添加保险丝、过压保护器等保护装置。
5. 接地和绝缘：为了确保人身安全和电路的正常工作，交通指示灯电路需要正确接地，并注意绝缘处理。
6. 电路连接方式：根据实际需要，交通指示灯电路可以采用串联或并联连接方式。串联连接方式适合单灯的情况，而并联连接方式适合多灯共用电源的情况。
7. 显示控制：根据交通指示灯的不同工作模式，设计相应的显示控制逻辑。例如，左转灯、直行灯和右转灯的显示需要根据信号控制器的指令进行切换。
交通指示灯电路设计需要满足安全稳定、能耗低、维护方便等要求，并根据实际的交通环境和指示需求进行合理的设计和选材。
交通灯控制电路的设计（实验报告）
交通信号灯控制电路的设计
一、设计任务与要求
1、任务
用红、黄、绿三色发光二极管作为信号灯，设计一个甲乙两条交叉道路上
的车辆交替运行，且通行时间都为25s的十字路口交通信号灯，并且由绿灯变
为红灯时，黄灯先亮5s，黄灯亮时每秒钟闪亮一次。
2、要求
画出电路的组成框图，用中、小规模集成电路进行设计与实现用EAD软件
对设计的部分逻辑电路进行仿真，并打印出仿真波形图。
对设计的电路进行组装与调试，最后给出完整的电路图，并写出设计性实
验报告。
二、设计原理和系统框图
（一）设计原理
1、分析系统的逻辑功能，画出其框图交通信号灯控制系统的原理框图如图2所示。它主要由控制器、定时器、
译码器和秒脉冲信号发生器等部分组成。秒脉冲信号发生器是该系统中定时器
和该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制
信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。
图1 交通灯控制电路设计框图
图中：
Tl：表示甲车道或乙车道绿灯亮的时间间隔为25s，即车辆正常通行的时
间间隔。定时时间到，Tl=1,否则，Tl=0.
Ty：表示黄灯亮的时间间隔为5s。定时时间到，Ty=1,否则，Ty=0。
St：表示定时器到了规定的时间后，由控制器发出状态转换信号。它一方
面控制定时器开始下一个工作状态的定时，另一方面控制着交通信号灯状态转
换。
2、画出交通信号灯控制器ASM图 （1）甲车道绿灯亮,乙车道红灯亮。表示甲车道上的车辆允许通行,乙车道禁
止通行。绿灯亮足规定的时间隔TL时控制器发出状态信号ST转到下一工作状
态。
（2）乙车道黄灯亮乙车道红灯亮。表示甲车道上未过停车线的车辆停止通行
已过停车线的车辆继续通行乙车道禁止通行。黄灯亮足规定时间间隔TY时控制
器发出状态转换信号ST转到下一工作状态。
（3）甲车道红灯亮乙车道绿灯亮。表示甲车道禁止通行乙车道上的车辆允许
通行绿灯亮足规定的时间间隔TL时控制器发出状态转换信号ST转到下一工
交通灯控制电路设计
交通灯控制电路设计
由一条主干道和一条支干道的汇合点形成十字交叉路口，为确保车辆安全、迅速地通行，在交叉路口的每个入口处设置了红、绿、黄三色信号灯。红灯亮禁止通行;绿灯亮允许通行;黄灯亮则给行驶中的车辆有时间停靠在禁行线外。实现红、绿灯的自动指挥对城市交通管理现代化有着重要的意义。
一、设计目的
1.掌握交通灯控制电路的设计、组装与调试方法。
2.熟悉数字集成电路的设计和使用方法。
二、设计任务与要求
1.用红、绿、黄三色发光二极管作信号灯。
2.当主干道允许通行亮绿灯时，支干道亮红灯，而支干道允许亮绿灯时，主干道亮红灯。
3.主支干道交替允许通行，主干道每次放行30s、支干道20s。设计30s和20s计时显示电路。
4.在每次由亮绿灯变成亮红灯的转换过程中间，要亮5s的黄灯作为过渡，以使行驶中的车辆有时间停到禁止线以外，设置5s计时显示电路。
三、交通灯控制电路基本原理及电路设计
实现上述任务的控制器整体结构如图4-2-4
主干道信号灯 支干道信号灯
译码驱动电路
主 控 制 器 时传钟感信器 号
计时器
图4-2-4交通灯控制器结构图
1(主控制器
主控电路是本课题的核心，它的输入信号来自车辆的检测信号和30s、20s、5s三个
定时信号，它的输出一方面经译码后分别控制主干道和支干道的三个信号灯，另一方面控制
定时电路启动。主控电路属于时序逻辑电路，可采用状态机的方法进行设计。
主控电路的输入信号有:
主干道有车A,1，无车A,0;
支干道有车B,1，无车B,0;
主干道有车过30s为L,1，未过30s为L=0;
支干道有车过20s为S,1，未过20s为S,0;
黄灯亮过5s为P,1，未过5s为P,0。
主干道和支干道各自的三种灯(红、黄、绿)，正常工作时，只有4种可能，即4种状态:
主绿灯和支红等亮，主干道通行，启动30s定时器，状态为S; 0
交通信号灯控制电路的设计.
1
一、 概述
1.本次课设是交通信号灯控制电路，该电路主要可分成时序电路、计时电路、控制电路、显示电路、检测电路五部分。
2.各部分功能实现如下：时序电路产生秒脉冲，用555定时器来实现。计时电路分别给出6秒，4秒，25秒，4秒的信号，用74LS160实现计时功能。控制电路控制计时电路的四种不同情况。显示电路通过二极管显示灯显示主、支干道的情况。检测电路主要检查主干道是否有超过3辆车在等待，当超过3辆车在等待，用一个自动回复开关改变控制电路相应的计数状态，进而改变主、支干道二极管显示状态。
二 、方案论证
方案一：利用555产生秒脉冲。由设计要求可知，计时电路需产生6s，4s，25s, 4s四种不同的计数方式，共39s。用74LS161分别产生6s，4s，25s定时器，把以上几种情况分别送给JK触发器，使其产生00，01 ，10，11四个状态，将四个状态送74LS138译码后经显示电路显示。
a) 主干道：绿灯（a）、黄灯（b）、红灯（c与d）
b) 支干道：绿灯（c）、黄灯（d）、红灯（a与b）
特点：使设计要求的四个状态合理分配。
方案二：利用555作为秒脉冲，用两片74LS160做并联清零分别做成6s、4s、25s、4s四种不同的计数方式，且每次的清零信号同时给另一片74LS160作为脉冲信号让其计数，使其产生00，01 ，10，11四个状态，然后通过74LS138形成四种不同的情况，分别为Y0（6s）、Y1（4s）、Y2（25s）、Y3（4s）,经显示电路显示。
a) 主干道：绿灯（Y0）、黄灯（Y1）、红灯（Y2与Y3）
b) 支干道：绿灯（Y2）、黄灯（Y3）、红灯（Y0与Y1）
特点：思路明确简单易懂
综合对比方案一与方案二：方案一相对元器件数目种类较少，焊接方便，但运行不稳定；方案二运行稳定且调试方便。综合对比选择方案二作为设计方案。
三、电路设计
1.555秒脉冲设计电路

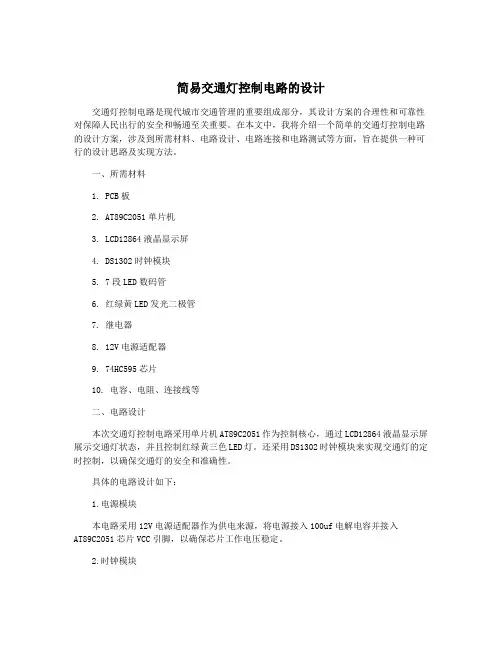

简易交通灯控制电路的设计
简易交通灯控制电路的设计
交通灯控制电路是现代城市交通管理的重要组成部分，其设计方案的合理性和可靠性对保障人民出行的安全和畅通至关重要。在本文中，我将介绍一个简单的交通灯控制电路的设计方案，涉及到所需材料、电路设计、电路连接和电路测试等方面，旨在提供一种可行的设计思路及实现方法。
一、所需材料
1. PCB板
2. AT89C2051单片机
3. LCD12864液晶显示屏
4. DS1302时钟模块
5. 7段LED数码管
6. 红绿黄LED发光二极管
7. 继电器
8. 12V电源适配器
9. 74HC595芯片
10. 电容、电阻、连接线等
二、电路设计
本次交通灯控制电路采用单片机AT89C2051作为控制核心，通过LCD12864液晶显示屏展示交通灯状态，并且控制红绿黄三色LED灯。还采用DS1302时钟模块来实现交通灯的定时控制，以确保交通灯的安全和准确性。
具体的电路设计如下：
1.电源模块
本电路采用12V电源适配器作为供电来源，将电源接入100uf电解电容并接入AT89C2051芯片VCC引脚，以确保芯片工作电压稳定。
2.时钟模块 DS1302时钟模块通过连接到P1.0、P1.1和P1.2引脚来实现对交通灯的定时控制。还需将时钟模块的CLK、DIO和RST引脚分别连接到AT89C2051芯片的P1.4、P1.5和P1.6引脚来实现数据传输和控制信号输出。
3.LCD显示模块
将LCD显示屏的RS、RW和E引脚连接到AT89C2051芯片的P3.0、P3.2和P3.1引脚，将LCD数据引脚DB0-DB7连接到AT89C2051芯片的P2.0-P2.7引脚，以在交通灯控制过程中显示交通灯状态。
4.7段LED数码管模块
交通灯控制电路设计 (2)
未知驱动探索，专注成就专业
1
交通灯控制电路设计
简介
交通灯是每个城市道路上必不可少的设备，用于管理和控制车辆和行人的通行。交通灯控制电路是交通灯正常运行的关键组成部分，它负责将电力信号转换为特定的灯光组合，在不同的情况下精确控制交通流量。
本文档将介绍交通灯控制电路的设计原理、主要组成部分和操作逻辑。
设计原理
交通灯控制电路的设计原理基于以下几个主要方面：
1. 电源供应：交通灯控制电路需要一个稳定可靠的电源供应，以确保交通灯可以持续运行。通常使用交流电源或直流电源，具体根据实际情况来确定。
2. 时序控制：交通灯按照预定的时间序列切换灯光状态。通过精确的时间计时器和逻辑控制电路，控制不同方向的交通灯按照预设的时间间隔进行切换。 未知驱动探索，专注成就专业
2
3. 灯光控制：根据交通信号灯的功能需求，设计灯光控制电路。典型的交通信号灯包括红色、黄色和绿色灯。灯光控制电路需要能够根据时序控制信号切换相应的灯光状态。
4. 状态检测：交通灯控制电路还需能够检测交通流量和故障情况。例如，当检测到交通流量较大时，交通灯应能自动调整时间间隔以适应道路状况。
主要组成部分
交通灯控制电路通常由以下主要组成部分构成：
1. 电源模块：电源模块负责提供稳定的电源供应，可以包括电源适配器、稳压电路和滤波电路等。
2. 控制单元：控制单元是交通灯控制电路的核心部分，负责协调各个信号灯的状态变化。它通常由计时器、逻辑门电路和触发器等元件组成。
3. 灯光模块：灯光模块包括红色、黄色和绿色交通信号灯。每个信号灯使用一个独立的LED或灯泡，通过控制电路切换不同的灯光状态。 未知驱动探索，专注成就专业
3
4. 传感器模块：传感器模块用于检测交通流量和故障情况。常见的传感器包括车辆检测器和故障检测器。
操作逻辑
交通灯控制电路的操作逻辑可以简单描述如下：
1. 初始化：交通灯控制电路在启动时进行初始化。将所有信号灯设置为红色，并开始计时。
课程设计报告书---交通灯控制电路设计
课程设计报告书---交通灯控制电路设计
课程设计任务书
一、目的任务
交通信号灯常用于交叉路口，用来控制车辆的流量，提高交叉路口车辆的通行能力，减少交通事故。交通灯的颜色有红、黄、绿三种，当红灯亮时，表示该方向道路上的车辆或行人禁止通行;黄灯亮时，表示该方向道路上的行人禁止通行以及未过停车线的车辆停止通行，已过停车线的车辆继续通行;绿灯亮时，表示该方向道路上的车辆或行人允许通行;交通灯控制电路自动控制十字交叉路口两组红、黄、绿交通灯的状态转换，有序的指挥各种车辆和行人安全通行。
1、主要内容
（1）熟悉设计任务书，分析设计要求，借阅参考资料。
（2）在计算机上设计硬件原理图。
（3）设计软件框图、流程图编写软件程序、调试程序
（4）用仿真器对所做的系统进行仿真，修改调试程序等;
（5）加载程序到实验箱，调试、检查编程效果
（6）撰写设计报告，绘图等。
三、设计要求
1、理解设计任务书，原始设计要求。
2、掌握以下设计内容及方法：画出硬件电路原理图，确定各元件参数，确定软件流程，编写程序，调试程序，最后撰写设计报告，验收考核。
4、有勤于思考、刻苦钻研的学习精神和严肃认真、一丝不苟、精益求精的学习态度。对有抄袭他人设计图纸（课程设计报告书）或找他人代编设计程序、等行为的弄虚作假者一律按不及格记成绩，并根据学校有关规定给予处理。
5、敢于创新，勇于实践，注意培养创新意识和工程意识。
6、扎实掌握课程的基本理论和基本知识，概念清楚，设计计算正确实验数据可靠，绘图符合标准，课程设计报告书撰写规范。
7、在设计周内完成所规定的设计任务，提交《课程设计报告书》一份。
报告书装订顺序：
1）模板封皮
2）任务书
3）本课程设计要求
4）设计报告 a．系统总框图及系统工作原理。
b．系统的硬件电路连接图，电路的原理。
c．软件设计流程及其说明。
d．电路设计，软件编程、调试中遇到的问题及分析解决方法。
e．实验结果及其分析。
简易交通灯控制电路的设计 2
1 课 程 设 计 任 务 书
课 程 名 称 电子线路课程设计
课程设计题目 简易交通灯控制电路的设计
课程设计的内容及要求：
一、设计说明与技术指标
1．东西方向绿灯亮，南北方向红灯亮，时间25秒。
2．东西方向与南北方向黄灯亮时间5秒。
3．南北方向绿灯亮，东西方向红灯亮时间15秒。
4．如果发生紧急事，件可以手动控制四个方向红灯全亮，禁止该道路的车辆通行，特殊情况后能恢复正常。
二、设计要求
1. 在选择器件时，应考虑成本。
2. 根据技术指标通过分析计算确定电路形式和元器件参数。
3. 画出电路原理图（元器件标准化，电路图规范化）。
三、实验要求
1．根据技术指标制定实验方案；验证所设计的电路。
2．进行实验数据处理和分析。
四、推荐参考资料
1．童诗白，华成英主编，模拟电子技术基础。[M]北京：高等教育出版社，
2006年。
2．闫石，数字电路基础（第五版），[M]北京：高等教育出版社，2005. 2 3．陈孝兵 555集成电路使用电路集 高等教育出版社，2002-8
4．王刚TTL集成电路应用 机械工业出版社 2000-10
五、按照要求撰写课程设计实验报告
成绩评定表：
序号 评定项目 评分成绩
1 设计方案正确，具有可行性，创新性（15分）
2 设计结果可信（例如：系统分析、仿真结果）（15分）
3 态度认真，遵守纪律（15分）
4 设计报告的规范化、参考文献充分（不少于5篇）（25分）
5 答辩（30分）
总分
最终评定成绩（以优、良、中、及格、不及格评定）
指导教师签字：
2015 年 1 月 16 日
3
一、概述
随着我国汽车工业的发展，近年来交通事故高发，是一个普遍的问题，因此，交通红绿灯的设计，关乎所有人的生命安全。本次课设要求完成红绿灯设计电路，且各个方向的时间不相同，但是东西方向可以共用一个红绿灯，南北方向也可以共用一个红绿灯，设计电路中，应该先选择触发器产生波形，计数器进行计数，这样计数时间一定后将进位端连上合适的门电路，产生符合要求的红绿灯设计电路。
交通信号灯控制逻辑电路设计
交通信号灯控制逻辑电路设计
交通信号灯控制逻辑电路设计
一、引言
交通信号灯是交通管理系统中至关重要的一部分，它能够有效地控制车辆和行人的安全通行。本文旨在设计一个具有高可靠性和可扩展性的交通信号灯控制逻辑电路，以实现以下目标：
1. 确保交通信号灯在正确的时间点亮和熄灭；
2. 实现多种交通模式的控制，如日常、高峰和紧急模式；
3. 具备故障检测和恢复功能，提高系统的可靠性。
二、系统设计
1. 硬件设计
交通信号灯控制逻辑电路主要由以下几个部分组成：
（1）微控制器：选择具有丰富I/O端口和强大处理能力的微控制器，如STM32。它负责处理外部输入和控制信号灯的点亮和熄灭。
（2）交通信号灯：包括红、绿、黄三种颜色的LED灯，通过微控制器的GPIO端口控制其点亮和熄灭。
（3）传感器：包括车辆检测传感器和行人检测传感器，用于检测车辆和行人的通行情况。
（4）存储器：存储交通信号灯的状态、故障信息和交通模式等。
（5）故障检测与恢复模块：实时监测交通信号灯的工作状态，一旦发现故障，立即进行恢复。
2. 软件设计
（1）操作系统：选择一个适用于微控制器的实时操作系统，如FreeRTOS。它能够实现多任务管理和优先级调度。 （2）控制算法：根据车辆和行人的通行需求，设计控制算法来确定交通信号灯的点亮和熄灭时间。
（3）通信协议：实现与上位机或其他交通管理设备的通信，传输交通信号灯的状态、故障信息和交通模式等信息。
（4）故障检测与恢复程序：在软件层面实现故障检测与恢复功能，确保系统的可靠性。
三、逻辑电路设计
1. 日常模式：根据预设的时间表控制交通信号灯的点亮和熄灭，同时考虑车辆和行人的通行需求。
2. 高峰模式：在高峰时段，延长绿灯时间，缩短红灯时间，提高车辆通行效率。同时确保行人安全通过。
3. 紧急模式：在紧急情况下，如交通事故或火灾，开启应急闪烁模式，以提醒车辆和行人注意安全。同时，将相关信息传输给上位机和其他交通管理设备。
交通灯控制电路设计.
交通灯控制电路设计
I I
交通灯控制电路设计
作者姓名：2B
专业名称：测控技术与仪器
指导教师：2B 讲师
交通灯控制电路设计
II II
摘要
本设计主要分为三大模块:输入控制电路、时钟控制电路和显示电路。以AT89C51单片机为中心器件来设计交通灯控制器，实现了AT89C51芯片的P0口设置红灯、绿灯和黄灯的燃亮功能；为了系统稳定可靠，采用了74LS14施密特触发器芯片的消抖电路，避免了系统因输入信号抖动产生误操作；显示时间直接通过AT89C51的P2口输出，由CD4511驱动LED数码管显示红灯燃亮时间。
关键词：AT89C51 LED显示 交通灯 控制
交通灯控制电路设计
III III
Abstract
This design mainly divided into three modules: input control circuit, control circuit
and the clock display circuit. With AT89C51 single-chip microcomputer as the center
device to designing traffic light controller, realize the AT89C51 chip P0 mouth red lights,
a green light and set up the yellow lights brighten function; In order to system is stable
and reliable, and USES 74 LS14 Schmitt toggle circuit chip away shaking, to avoid the
system for the input signal jitter produce false operation; Show time directly through the
