CT三维重建指南
CT三维重建指南
1、脊柱重建：
腰椎：
西门子及GE图像均发送至西门子工作站，进入3D选项卡
A、椎体矢状位及冠状位：
a. 选择骨窗薄层图像（西门子 1mm 70s；GE 0.625mm BONE），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；
b. 横断位作为定位相，做矢状位重建，打开定位线选项卡，点击垂直定位线，变换数字顺序，使其从右向左，选择层厚3mm，层间距3mm，方向平行于棘突-椎体轴线，两边范围包全椎体及横突根部（一般为19层），点击确定，保存；
c. 矢状位作为定位相，打开曲面重建选项卡，沿各椎体中心弧度画定位相曲线，范围包全，双击结束，选择层厚3mm，层间距3mm，变换数字顺序，使其从前向后，范围前至椎体前缘，后至棘突根部（一般为19层），点击确定，保存。
B、椎间盘重建：
a. 选择软组织窗薄层图像（西门子 1mm 30s；GE 0.625mm STND），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；
b. 矢状位作为定位相，做椎间盘重建，打开定位线选项卡，点击水平定位线，变换数字顺序，使其从上向下，选择层厚3mm，层间距3mm，层数5层，方向沿椎间隙走行方向，做L1/2-L5/S1椎间盘，注意右下角图像放大，逐个保存。
注意：脊柱侧弯患者，椎间盘重建过程中需不断调整冠状位定位相上矢状定位线（红色），使其保持与相应椎间隙垂直。
C、椎体横断位重建：
椎体骨质病变者，如压缩性骨折、骨转移、PVP术后等病人，加做椎体横断位重建，矢状位图像做定位相，沿病变椎体轴向，做横断位重建，注意重建图像放大，保存。
打片：
矢状位及冠状位二维一张：8×5；椎间盘一张：6×5；
若为椎体骨质病变者，椎间盘图像不打，打椎体横断位重建图像，共两张胶片。
颈椎
A、椎体矢状位及冠状位：
a. 选择骨窗薄层图像（西门子 1mm 70s；GE 0.625mm BONE），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；
b. 横断位作为定位相，做矢状位重建，打开定位线选项卡，点击垂直定位线，变换数字顺序，使其从右向左，选择层厚3mm，层间距3mm，方向平行于棘突-椎体轴线，两边范围包全椎体及横突根部（一般为17-19层），点击确定，保存；
c. 矢状位作为定位相，打开曲面重建选项卡，沿各椎体中心弧度画定位相曲线，范围包全，注意从斜坡开始，双击结束，选择层厚3mm，层间距3mm，变换数字顺序，使其从前向后，范围前至椎体前缘，后至棘突根部（一般为15-17层），点击确定，保存。
B、椎间盘重建：
a. 选择软组织窗薄层图像（西门子 1mm 30s；GE 0.625mm STND），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；
b. 矢状位作为定位相，做椎间盘重建，打开定位线选项卡，点击水平定位线，变换数字顺序，使其从上向下，选择层厚2mm，层间距2mm，层数5层，方向沿椎间隙走行方向，做C2/3-C6/7椎间盘，注意右下角图像放大，逐个保存。
注意：脊柱侧弯患者，椎间盘重建过程中需不断调整冠状位定位相上矢状定位线（红色），使其保持与相应椎间隙垂直。
C、椎体横断位重建：
椎体骨质病变者，如压缩性骨折、骨转移、PVP术后等病人，加做椎体横断位重建，矢状位图像做定位相，沿病变椎体轴向，做横断位重建，注意重建图像放大，保存。
打片：
矢状位及冠状位二维一张：6×5或8×5；椎间盘一张：6×5；
若为椎体骨质病变者，椎间盘图像不打，打椎体横断位重建图像，共两张胶片。
胸椎
A、椎体矢状位及冠状位：
a. 选择骨窗薄层图像（西门子 1mm 70s；GE 0.625mm BONE），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR； b. 横断位作为定位相，做矢状位重建，打开定位线选项卡，点击垂直定位线，变换数字顺序，使其从右向左，选择层厚3mm，层间距3mm，方向平行于棘突-椎体轴线，两边范围包全椎体及横突根部（一般为19层），点击确定，保存；
c. 矢状位作为定位相，打开曲面重建选项卡，沿各椎体中心弧度画定位相曲线，范围包全，双击结束，选择层厚3mm，层间距3mm，变换数字顺序，使其从前向后，范围前至椎体前缘，后至棘突根部（一般为19层），点击确定，保存。
打片：
矢状位及冠状位二维一张：8×5；椎间盘一张：可选择6×8。
胸腰椎联合：
A、椎体矢状位及冠状位：
a. 选择骨窗薄层图像（西门子 1mm 70s；GE 0.625mm BONE），载入3D重建，调整定位线，使椎体冠状位、矢状位定位线与解剖位置一致，并将横断位定位线与两者垂直，将三幅图像模式改为MPR；
b. 横断位作为定位相，做矢状位重建，打开定位线选项卡，点击垂直定位线，变换数字顺序，使其从右向左，选择层厚3mm，层间距3mm，方向平行于棘突-椎体轴线，两边范围包全椎体及横突根部（一般为19层），点击确定，保存；
保存完胸腰椎联合片后，可相应放大胸椎及腰椎范围矢状位，分别保存，利于图像观察。
c. 矢状位作为定位相，打开曲面重建选项卡，沿各椎体中心弧度画定位相曲线，范围包全，双击结束，选择层厚3mm，层间距3mm，变换数字顺序，使其从前向后，范围前至椎体前缘，后至棘突根部（一般为19层），点击确定，保存。
保存完胸腰椎联合片后，可相应放大胸椎及腰椎范围冠状位，分别保存，利于图像观察。
视情况需要，决定是否做腰椎间盘重建。
B、椎体横断位重建：
椎体骨质病变者，如压缩性骨折、骨转移、PVP术后等病人，加做椎体横断位重建，矢状位图像做定位相，沿病变椎体轴向，做横断位重建，注意重建图像放大，保存。
打片：
共四张：冠状位及矢状位胸腰椎联合图像，冠状位及矢状位打两张5×4，横断位骨窗两张胶片。
椎体特殊增强重建要求（介入科）： 脊柱增强扫描：用增强薄层序列软组织窗进行重建，病变范围累及椎体做横断位软组织窗重建，以显示病变与血管关系。
骨折、骨质破坏等椎体横断位重建时注意保留后方皮肤，不宜放过大，以用作穿刺通路测量
关节二维+三维重建：
各关节重建均要顺关节面方向做冠状位及矢状位图像，而非扫描图像的冠状位及矢状位，因此载入西门子工作站3D选项卡后，需调整定位线，使各定位线沿关节面走行方向，并保持各线之间的垂直关系，并以横断面作为定位相，做冠状位及矢状位重建，层厚选择3mm，层间距3mm。
特殊关节重建：
肘关节：因肘关节摆位问题，较难同时顾及肱骨内外侧髁及尺桡骨上段解剖关系，因此，需要根据病变部位，若位于肱骨下端，则以肱骨内外侧髁为基准线，做冠状位矢状位；若病变位于尺桡骨上段，则以尺桡骨上段关节面作为基准线，做冠状位矢状位；
髋关节：以髋关节走行方向做冠状位矢状位之外，在髋关节冠状位图像上，平行于股骨颈走行方向，做股骨颈长轴位重建。
手及足：手及足做冠状位重建时，调整定位线角度，尽可能使多的掌骨或跖骨位于同一层面上。
长骨：肱骨、尺桡骨、股骨及胫腓骨重建时，至少以一端关节面作为定位标准。
打片：二维重建一张胶片，平扫横断位骨窗一张胶片，三维一张彩色胶片。
腹盆部二维重建：
定位线调整至标准解剖位置，横断位做定位相，做冠状位及矢状位成像，层厚5mm，层间距5mm，范围包全。
打片：冠状位及矢状位两张胶片，横断位两张胶片（仅腹部的只打一张）
食管气管二维重建：
定位线调整至标准解剖位置，横断位做定位相，做矢状位图像，包全食管及气管范围，层厚3mm，层间距3mm；
冠状位：以矢状位做定位相，沿食管气管走行方向做曲面重建，层厚3mm，层间距3mm。
打片：二维一张胶片，横断位纵隔窗及肺窗两张胶片。
血管重建：
头颈部血管CTA：
GE扫描：
A. 血管剪影：AW461工作站左侧ADD/SUB标签，选择薄层动脉期所有图像（注意确保最下一栏所有图像被选中），点击Select Series，同样选择平扫薄层图像，点击后面一个Select Series，中间换成 - ，单击=，形成新的序列；
B. 血管三维重建，选择剪影后图像，进入Volume Rendering选项，采用修剪或清除左上角长血管方式，将头颈部血管显示全，利用Batch存图（注意图像放大），向左旋转加向下旋转；
C. 血管二维评价：选择原始未剪影增强薄层图像，进入Vessel IQ选项，选择Bilateral
Carotid Vertebral Artery，分别标注两侧颈内动脉及椎动脉，颈内动脉范围选择自扫描起始点，至大脑中动脉M1中段，椎动脉自扫描起始点至基底动脉上段；（注意选择Multiple
points）；每根血管存图，照相（4×4，一张胶片）。
打片：彩图一张：脑血管三维，3×4，向左旋转6张，向下旋转6张，可隔一张打一张；上述血管拉直图胶片一张；横断位厚层图胶片一张。
现西门子头颈部动脉扫描较少，暂不详细介绍。
肺动脉血管CTA：
GE能谱扫描：
A. 选择薄层能谱图像，点击VR进入，自动载入能谱数据。根据需要，可选择长血管或切割，最终留肺动脉主干及分支，尽量去除肺静脉及心腔。
B. 打开能谱，左键图像左上方 GSI，改为MONO……，调KeV至55，以更好显示末端分支。旋转存图。
C. 利用定位线及旋转，在二维MIP图（5mm，不宜过厚，会遮盖小栓子），显示两肺各叶、段分支主干，若有栓子，箭头标注。
D. 选做冠状位或斜冠状位MIP图。
打片：三维彩图一张；MIP图一张；横断位肺窗及增强纵隔窗各一张。
西门子扫描：
夜班西门子扫描图像可传至GE工作站做，无能谱处理一项，其他同前。
西门子工作站可用Circulation选项卡自动筛选栓子，Inspace做三维图像，3D做各分支MIP图像。要求同前。
CT图像三维重建及其在腰椎病诊断中的应用研究
２０１０年１月第７卷第３期 ・影像与介入・
ＣＴ图像三维重建及其在腰椎病诊断中的应用研究
刘静。仇大伟 （山东中医药大学，山东济南２５０３５５）
【摘要】ＣＴ图像三维重建技术在数据后处理方面引入了多种方法，使得容积数据得以充分和优化显示，对于腰椎疾病
的诊断能提供更清晰、更详细的信息。本文简要介绍了三维重建技术、技术进展及一般过程，并阐述了其在腰椎疾病
诊断中的应用。
【关键词】ＣＴ；三维重建；腰椎病
ｆ中图分类号】Ｒ８１４．４２ 【文献标识码】Ｂ 【文章编号】 １６７３—７２１０（２Ｏ１Ｏ）０１（ｃ）－０９３－０２
Ｒｅｓｅａｒｃｈ ｏｎ ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌ ｒｅｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ＣＴ ｉｍａｇｅｓ ａｎｄ ｉｔｓ ａｐｐｌｉｃａ－
ｔｉｏｎ ｉｎ ｔｈｅ ｄｉａｇｎｏｓｉｓ ｏｆ ｌｕｍｂａｒ ｓｐｏｎｄｙｌｏｓｉｓ
ＬＩＵ ｒｉｎｇ，ＱＷ Ｄａｗｅｉ
（Ｓｈａｎｄｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｒａｄｉｔｉｏｎａｌ Ｃｈｉｎｅｓｅ Ｍｅｄｉｃｉｎｅ，Ｊｉ＂ｎａｎ ２５０３５５，Ｃｈｉｎａ） ［Ａｂｓｔｒａｃｔ］３Ｄ ｒｅｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｉｑｕｅｓ ｏｆ ＣＴ ｉｍａｇｅｓ ｉｎｔｒｏｄｕｃｉｎｇ ａ ｖａｒｉｅｔｙ ｏｆ ｍｅｔｈｏｄｓ ｉｎ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ ｍａｋｅ ｔｈｅ ｖｏｌｕｍｅ
ｄａｔａ ｄｉｓｐｌａｙｅｄ ｆｕｌｌｙ ａｎｄ ｐｒｏｖｉｄｅ ｃｌｅａｒ ａｎｄ ｄｅｔａｉｌｅｄ ｉｎｆｏｒｍａｔｉｏｎ ｆｏｒ ｔｈｅ ｄｉａｇｎｏｓｉｓ ｏｆ ｌｕｍｂａｒ ｓｐｏｎｄｙｌｏｓｉｓ．Ｔｈｅ ｐａｐｅｒ ｐｒｅｓｅｎｔｓ ｔｅｃｈｎｉｑｕｅｓ，ｔｅｃｈｎｏｌｏｇｙ ｄｅｖｅｌｏｐｍｅｎｔｓ ａｎｄ ｔｈｅ ｃｏｍｍｏｎ ｐｒｏｃｅｄｕｒｅｓ ｏｆ ３Ｄ ｒｅｃｏｎｓｔｒｕｃｔｉｏｎ ａｎｄ ｉｔｓ ａｐｐｌｉｃａｔｉｏｎｓ ｉｎ ｌｕｍｂａｒ
64排CT骨三维重建对骨折诊断意义
64排 CT骨三维重建对骨折诊断意义
多层螺旋CT代表着当今设备和技术的发展方向，尤其是64排螺旋CT带来了全新的诊断模式，尤其是64排CT骨三维重建对骨折的诊断有重要意义：
一、CT三维重建技术
1、容积再现技术（VRT）:将多个平面图像合成三维图像的方法，将所有体素的CT值设为不同的透明度，由完全不透明到完全透明，同时利用虚拟照明效应，用不同的灰阶或伪彩显示三维立体图像。
2、多平面重组（MPR）：是指把横断扫描得以像素为单位的二维图像，重组成以体素为单位的三维数据，再以冠状面、横断面、矢状面或斜面去截取三维数据，得到重组二位图像。
3、最小密度投影（Min -IP）：利用容积数据中在视线方向上CT最高或最低的全部像素进行成像。可以较真实地反映组织的密度差异,清楚地显示造影剂强化的血管形态、走向、异常改变及血管壁钙化和分布的情况。
二、64排螺旋CT三维重建在骨折中的优势
骨折是外科的常见病、多发病，一般依靠传统的X线平片诊断。骨关节的X线摄影简单方便，大部分骨折通过X线检查得以解决。但随着医疗水平的提高，临床医生对骨折诊断的准确性、精确性要求也越来越高。因为骨折的部位、分型、累及的范围、移位情况及周围组织损伤情况等对患者治疗方案的制定及预后估计十分重要。
对于复杂部位的骨折和隐匿性骨折，X线平片与常规CT检查很难全面、客观地显示骨折的情况。常规X线平片的摄片需病人一定体位的配合，拍摄多个体位时还需搬动病人，不仅增加了患者的痛苦，延长了检查时间，还可能加重病人的损伤。而且，X线平片图像是前后重叠的二维图像，无论病人如何变换体位、改变X线投照方向，发生于复杂解剖部位的骨折及细小骨折均不易在X线平片上发现。普通非螺旋CT扫描避免了影像的重叠，但要求切割层面选择要准确及薄层扫描，否则也容易漏诊，特别是对平行于X线束及骨折合并半脱位等复杂情况。
与上述检查手段相比，螺旋CT可以进行容积扫描和数据采集，病人无需变换体位，只需平卧，就能在短时间内一次完成容积扫描，检查过程快速简便安全。螺旋CT通过图像后处理软件可进行多角度、多平面重建(以下简称MPR)和三维重建，产生直观、立体、高质量的MPR图像及三维图像，对骨折做出及时而准确的诊断。MPR图像可对损伤部位行多剖面观察，除可显示横轴位图像的所有征象外，还能充分显示关节面损伤程度、是否伴有脱位等。三维成像可围绕任意轴旋转，显示骨质与邻近骨性结构的各种角度、倾斜度和冠、矢、水平位的立体图像；也可利用切割技术，暴露骨折最佳视角及深部不易显示的骨折，避免了骨质的相互遮挡，更清晰地显示关节内骨碎片、骨折的方向及移位程度。诊断时结合MPR图像和三维图像，能对骨折情况有完整全面的认识，易于显示隐匿骨折及骨折的特征。同时还可以观察该患者是否伴有颅内、胸腹腔内等脏器损伤，有利于危重患者的快速诊治。
CT读片指南
CT读片指南 CT：计算机体层扫描。人体的密度是不均匀的，X线射过人体组织后，接收器收集到的不同强度信号，通过计算机运算后形成图象。 单层螺旋CT： 仿真内镜：利用中空器官壁与相邻组织间的密度差异而重建出仿真的空腔图象。将视线移入腔内进行动态、实时地观察。可以看到内壁是否光滑、有无狭窄和闭塞。 1
一、 颅脑CT检查 （一） CT平扫：指经血管注射造影的CT扫描，通常采用层厚5-10mm连续扫描，特殊部位采用5mm以下薄层扫描。用于急性颅脑外伤、急性脑卒中、先天性颅脑畸形及脑回退行性萎缩等。 2
（二） 增强扫描：静脉注射60%的碘造影剂60-100ml,儿童剂量2ml/kg.d在20-30秒内注射完毕并立即扫描。主要用于脑肿瘤、颅内感染、脑血管疾病（如动脉瘤、血管畸形）等。颅脑外伤CT平扫正常而临床疑为颅内等密度血肿及原因不明的蛛网膜下腔出血3天以上者亦应增强扫描。 （三） 特殊检查： 1、靶CT：也称放大CT或目标CT，是为祥细观察某一器官结构病变细节进行局部CT扫描的方法。主要用于鞍区、颞骨岩部的检查。 2、CT灌注成像：先行横断层面扫描，选择重点观察层，然后使用高压注射器经肘静脉团注50-100 ml对比剂，注射速度3-7ml/s,注射击开始后5-7s对选定的层面进行连续多次扫描。主要适应证：缺血性脑梗死的早期诊断，脑肿瘤的诊断。 3、CT血管造影：经快速注射造影剂，采用螺旋CT进行连续快速体积扫描，并以三维重建方式重建靶血管立体影像。可显示脑动脉瘤、动静脉畸形，也可发现血管狭窄、部分显示肿瘤滋养动脉。 二、颅脑CT检查适应证： 1、颅脑肿瘤。2、颅脑损伤。3、炎症及寄生虫感染。4、脑血管病：缺血性或出血性脑卒中、脑血管畸形、动脉瘤、蛛网膜下腔出血和脑血肿等。5、症状性癫痫。6、先天性畸形。7、颅内压增高原因不明者。8、脑白质病和颅内疾病不明者。9、脑部以外疾病。 颅脑肿瘤： 3
CT三维重建指南
CT三维重建指南
三维重建是指利用计算机技术对真实世界中的物体、场景或图像进行建模和重建的过程。它广泛应用于计算机图形、计算机视觉、虚拟现实、增强现实等领域。本文将为您介绍CT三维重建的指南。
第一步：数据获取
CT三维重建的第一步是获取CT扫描数据，这通常是通过医学影像设备执行扫描来完成的。扫描过程中，设备将使用X射线通过身体不同部分，并记录所通过的组织对射线的吸收情况。这些数据将以图像的形式输出，用于后续的三维重建。
第二步：数据预处理
在开始三维重建之前，首先需要对数据进行预处理。这通常包括去除噪声、增加对比度、正规化数据等操作，以优化后续重建过程的质量。预处理步骤的目标是从原始数据中提取出有用的信息，并消除影响重建结果的干扰因素。
第三步：图像分割
第四步：三维重建算法选择
选择适当的三维重建算法是进行CT三维重建的关键一步。常用的重建算法包括曲面重建、体素重建、点云重建等。曲面重建算法通常用于重建光滑的物体、场景或人体器官。体素重建算法则主要适用于重建复杂的物体或场景。点云重建算法则适用于从离散的点云数据中重建三维模型。选择合适的重建算法可以根据具体应用的需求来决定。
第五步：重建结果优化 在进行三维重建后，通常需要对重建结果进行优化和改进。这可以包括去除重建中的噪声、填补重建中的空洞、平滑或细化重建结果等。优化重建结果的目的是提高模型的精度和真实性，并减少重建过程中可能引入的误差。
第六步：三维可视化
最后一步是对重建结果进行可视化。可视化可以通过将重建结果渲染成逼真的图像或视频，或在虚拟现实或增强现实环境中展示重建结果来实现。对于医学图像，三维可视化可以帮助医生更好地理解病情，指导诊断和治疗。
总结：
CT三维重建是一项复杂而庞大的工程，需要综合考虑数据获取、预处理、图像分割、重建算法选择、结果优化和可视化等多个步骤。每个步骤都需要仔细设计和调整，以确保最终的重建结果准确可靠。只有通过不断的实践和优化，才能获得高质量的CT三维重建模型。

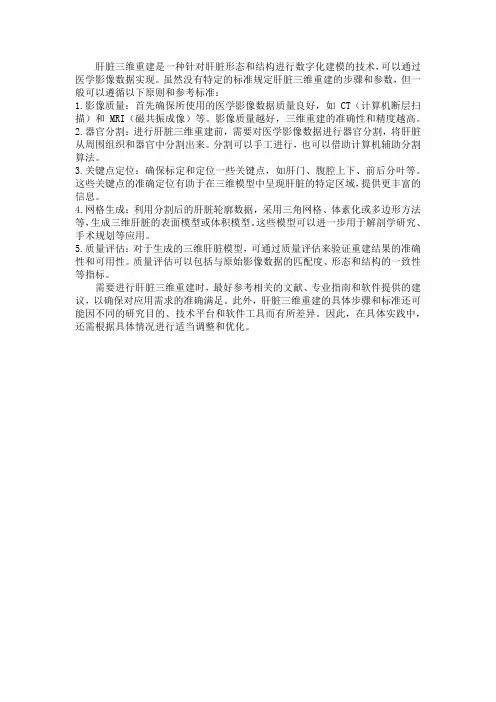

肝 三维重建标准
肝脏三维重建是一种针对肝脏形态和结构进行数字化建模的技术，可以通过医学影像数据实现。虽然没有特定的标准规定肝脏三维重建的步骤和参数，但一般可以遵循以下原则和参考标准：
1.影像质量：首先确保所使用的医学影像数据质量良好，如CT（计算机断层扫描）和MRI（磁共振成像）等。影像质量越好，三维重建的准确性和精度越高。
2.器官分割：进行肝脏三维重建前，需要对医学影像数据进行器官分割，将肝脏从周围组织和器官中分割出来。分割可以手工进行，也可以借助计算机辅助分割算法。
3.关键点定位：确保标定和定位一些关键点，如肝门、腹腔上下、前后分叶等。这些关键点的准确定位有助于在三维模型中呈现肝脏的特定区域，提供更丰富的信息。
4.网格生成：利用分割后的肝脏轮廓数据，采用三角网格、体素化或多边形方法等，生成三维肝脏的表面模型或体积模型。这些模型可以进一步用于解剖学研究、手术规划等应用。
5.质量评估：对于生成的三维肝脏模型，可通过质量评估来验证重建结果的准确性和可用性。质量评估可以包括与原始影像数据的匹配度、形态和结构的一致性等指标。
需要进行肝脏三维重建时，最好参考相关的文献、专业指南和软件提供的建议，以确保对应用需求的准确满足。此外，肝脏三维重建的具体步骤和标准还可能因不同的研究目的、技术平台和软件工具而有所差异。因此，在具体实践中，还需根据具体情况进行适当调整和优化。

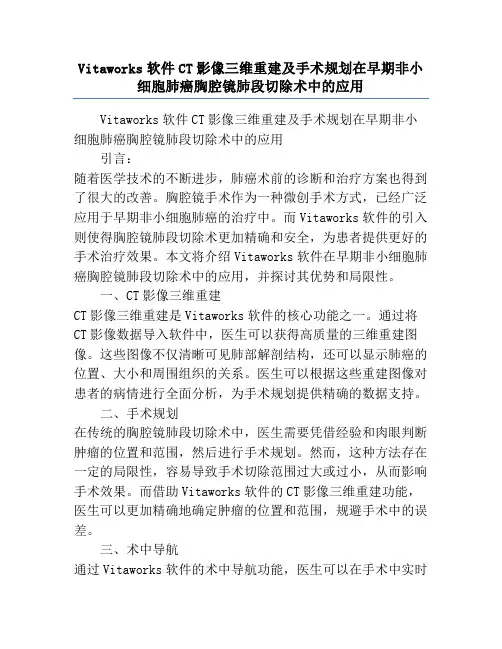

Vitaworks软件CT影像三维重建及手术规划在早期非小细胞肺癌胸腔镜肺段切除术中的应用
