最新压缩空气干燥净化设备的选配
压缩空气净化设备的选用
压缩空气净化设备的选用
白静萍;陈泽民
【期刊名称】《山西机械》
【年(卷),期】1999()3
【摘要】就太钢炼铁厂喷煤工程中喷吹工艺用压缩空气的净化方式作出选择，并对空压站关键设备的选型进行分析。
在满足处理气体参数要求的前提下，达到技术先进，选型可靠，价格可行，适应新技术发展的目的。
【总页数】3页(P41-43)
【关键词】压缩空气;净化设备;空压机;高炉
【作者】白静萍;陈泽民
【作者单位】太钢设计院;山西省粮食厅
【正文语种】中文
【中图分类】TF321
【相关文献】
1.德国和英国压缩机及压缩空气净化设备著名公司及其产品介绍 [J], 韩俊英
2.德国和英国压缩机及压缩空气净化设备著名公司及产品介绍(续) [J], 韩俊英
3.船用压缩空气净化设备的设计与试验 [J], 李金禄;姜慧君;李小仨;邢志胜;叶鹏;毛京兵
4.热喷涂设备系统中压缩空气净化装置的选用 [J], 蔡玉明
因版权原因，仅展示原文概要，查看原文内容请购买。
压缩空气净化装置的合理配置
压缩空气净化装置的合理配置
朱继宏
【期刊名称】《上海冶金设计》
【年(卷),期】1996(010)002
【摘要】本文叙述了压缩空气净化干燥装置的合理配置，因地制宜地选择设备，取长补使之更具合理性、经济性。
【总页数】3页(P34-36)
【作者】朱继宏
【作者单位】无
【正文语种】中文
【中图分类】TU834.84
【相关文献】
1.影响压缩空气净化装置的主要因素 [J], 张杰
2.新型压缩空气环保、节能净化装置 [J], 王重生
3.热喷涂设备系统中压缩空气净化装置的选用 [J], 蔡玉明
4.汽车压缩空气的净化装置 [J], 程文庆
5.汽车压缩空气的净化装置（续） [J], 程文庆
因版权原因，仅展示原文概要，查看原文内容请购买。
空气净化设备设置要求
空气净化设备设置要求一、空气过滤器的设置应符合下列要求：1.空气过滤器应根据空气洁净度等级选用；2.空气过滤器的处理风量应小于或等于额定风量；3.中效(高中效)空气过滤器宜集中设置在空调箱的正压段；4.高效(亚高效)空气过滤器宜设置在净化空调系统的末端；超高效空气过滤器应设置在净化空调系统的末端；5.同一净化空调系统内末端安装的高效(亚高效、超高效)空气过滤器的阻力、效率应相近；6.同一净化空调系统内末端安装的高效(亚高效、超高效)空气过滤器的使用风量与额定风量之比值宜相近；7.对化学污染物有控制要求的洁净室(区)，在净化空调系统中应根据环境条件设置化学过滤器或其他去除装置；8.高效(亚高效、超高效)空气过滤器应采用不燃或难燃材料制作。
二、风机过滤器机组的设置应符合下列要求：1.应根据空气洁净度等级和送风量选用；2.应按洁净室(区)内生产工艺对气流流型的要求布置；3.终阻力时的叠加噪声及振动应满足生产工艺和规范的规定；4.送风量应能调节；5.应便于安装、维修及过滤器更换。
满布或布置率较高时，外壳强度应满足检修要求。
三、层流罩的设置应符合下列要求：1.洁净室(区)内等于或严于5级的局部净化区域宜采用层流罩；2.层流罩的形式和进风方式应根据生产工艺或设备需要选用；3.终阻力时的叠加噪声及振动应满足生产工艺和本规范的规定；4.安装方式不应影响生产操作。
四、微环境装置的设置应符合下列要求：1.当生产工艺或设备对空气洁净度等级、外扰或温度、相对湿度有较高要求，且所控区域不大时，宜采用微环境装置；2.微环境装置宜与生产工艺设备配套；3.在不影响工艺操作的前提下，应具有可靠的密闭性，内外表面应平整、光滑；4.围挡构造、材料的选用应方便生产操作。
五、干表冷器的设置应符合下列要求：1.安装位置、外形尺寸应根据洁净厂房的平面和空间布置确定；2.迎面风速、结构形式应根据洁净室(区)冷负荷、风机过滤器机组所提供的机外余压确定；3.冷冻水进水温度，宜高于洁净室(区)内空气的露点温度；4.应设置排水设施。
冷冻式压缩空气干燥机技术规范书(完整版)
冷冻式压缩空气干燥机技术规范书单位: 斯格耐特动力设备（大连）有限公司联系人: lijun经理电话:传真: 9压缩空气干燥净化设备技术规范书1.0 供货内容及报价（供参考选择）1.1 配置方案一序号品名型号数量1 风冷中压型冷冻式干燥机RD-10A/25 1台2.0 设计、制造规程和规范冷冻式压缩空气干燥机、过滤器和储气罐的设计、制造、安装、验收均按中国国家有关标准为基础，并符合下列有关标准、规范和规定的要求（但不限于此），同时充分考虑当地环境条件和使用条件的影响。
JB/T4330-1999 制冷和空调设备噪声的测定GBJ 19-87 采暖通风与空气调节设计规范（2001版）DL 400-91 继电保护和安全自动装置技术规程GB 10893-89 压缩空气干燥机规范与试验GB/T13277-91 一般用压缩空气质量等级GB4720-84 低压电器电控设备NEMA-ICS4 工业控制设备及系统的端子板NEMA-ICS6 工业控制装置及系统的外壳GBJ78 工业企业噪声卫生标准JB2750-80 机电产品包装通用技术条件GB150—1998 钢制压力容器GB1225-76 焊条检验、包装和标志GB6654-86 压力容器用碳素钢及普通低合金钢热轧厚钢板JB/T81-90-94 钢制管法兰垫片标准JB4700-4707-92 压力容器法兰标准JB4730-94 压力容器无损探伤JB478-92 钢制压力容器焊接工艺评定JB1614-83 锅炉受压力元件焊接接头机械性能检验方法HG20592-20635-97 钢制管法兰、垫片、紧固件滤芯按下列标准：流量ISO3724 效率ISO3968压差ISO3968 含尘量ISO4572残余含量ISO/DP8573/2-19883.0 压缩空气系统设备配置参考图以上配置为常规配置，仅供参考。
实际使用时可作相应调整。
4.0 冷冻式压缩空气干燥机部分4.1 冷冻式压缩空气干燥机技术参数序号项目单位技术参数1 设备型号：RD-10A/252 额定处理气量：NM3/min 1.003 工作压力：MPa 2.504 空气入口温度℃≤45.005 冷却方式：风冷6 环境温度℃2-387 空气总压损：MPa ≤0.028 空气进口接口管径mm 1〞(可选)9 空气出口接口管径mm 1〞(可选)10 压缩机台数：台 111 压缩机功率：HP 0.5012 电源1Φ 220V 50HZ13 使用的制冷剂：R2214 出口空气露点：℃-2315 电脑控制器微电脑控制器mm 650x400x62016 参考外形尺寸（长x宽x高）17 重量KG 5018 安装方式：室内水平地面，无基础备注4.2 冷干机主要零部件清单（仅供参考）序号名称品牌数量1 制冷压缩机蓝海 12 干燥过滤器丹佛斯 13 蒸发器万邦 14 冷媒低压表富士 15 压力控制器丹佛斯 16 电子排水器荷兰JORC 17 空气开关浙江德力西 18 换热器总成万邦 19 风冷凝器万邦 14.3 冷冻式干燥机工作原理及流程:冷冻式干燥机采用了降温结露的工作原理，主要由热交换系统、制冷系统和电气控制系统三部分组成。

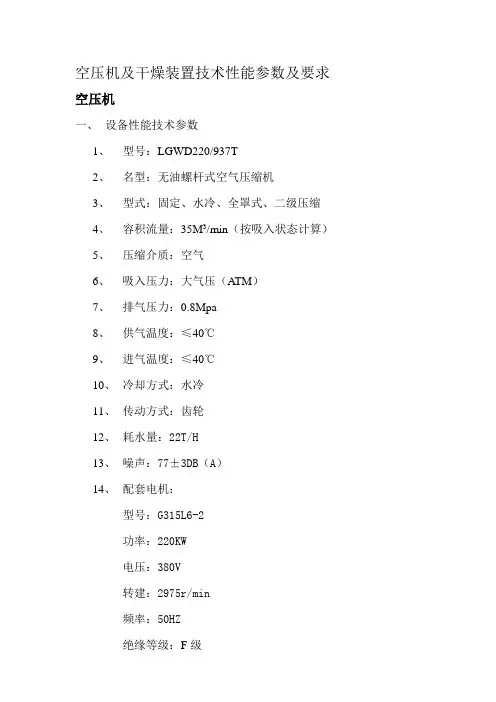

空压机及干燥装置技术性能参数及要求
空压机及干燥装置技术性能参数及要求空压机一、设备性能技术参数1、型号：LGWD220/937T2、名型：无油螺杆式空气压缩机3、型式：固定、水冷、全罩式、二级压缩4、容积流量：35M3/min（按吸入状态计算）5、压缩介质：空气6、吸入压力：大气压（ATM）7、排气压力：0.8Mpa8、供气温度：≤40℃9、进气温度：≤40℃10、冷却方式：水冷11、传动方式：齿轮12、耗水量：22T/H13、噪声：77±3DB（A）14、配套电机：型号：G315L6-2功率：220KW电压：380V转建：2975r/min频率：50HZ绝缘等级：F级15、压缩空气出口含油量：0二、压缩机检测、控制、保护项目1、控制系统主要显示项目①、温度显示项目：一级排气温度、二级吸入温度、二级排气温度、润滑油温度、冷却水温度、箱内温度。
②、压力显示项目润滑油压力、二级吸气压力、二级排气压力③、运转显示项目：油泵运转、压缩机运转、风扇运转、计时器运转（运行小时、负荷小时、负荷次数、显示时间）2、控制保护参数。
①、控制系统及报警并自动停机项目电机过载、油泵电机过载、一级排气温度高、二级排气温度高、冷却水量不足、供油压力低②、控制系统报警项目：风扇过载、二级吸入温度超高、润滑油温超高、冷却水温度超高、箱内温度超高、空滤压差高、油滤压差高。
3、控制机组需实现无人化操作，控制元件采用日本三菱、PLC、和AD转换模块，显示及控制采用台湾HITECH触摸屏，传感器采用德国尤海姆热电偶和压力变送器，机组若出现故障可自动报警、停机。
4、配备RS485通讯接口干燥装置一、技术参数：1、型号：SLAD-40/8MXF2、名称：微热再生干燥器3、控制方式：智能方式4、额定处理气量≥40NM3/min5、工作压力：0.8Mpa6、进气温度：<50℃7、成品气露点：≤-40℃8、再生耗气量：≤1.5-6%9、电压：380V10、压力损失：≤0.02Mpa二、性能1、必须保证成品气露点稳定可靠，能耗低2、人性化设计，便于操作和维护3、采用微电脑控制，数码显示双塔交替运行状态4、运行必须稳定可靠5、应具有多种故障报警和处理功能6、须配有RS485和联动接口，可进行运程集中控制和压缩机联控。

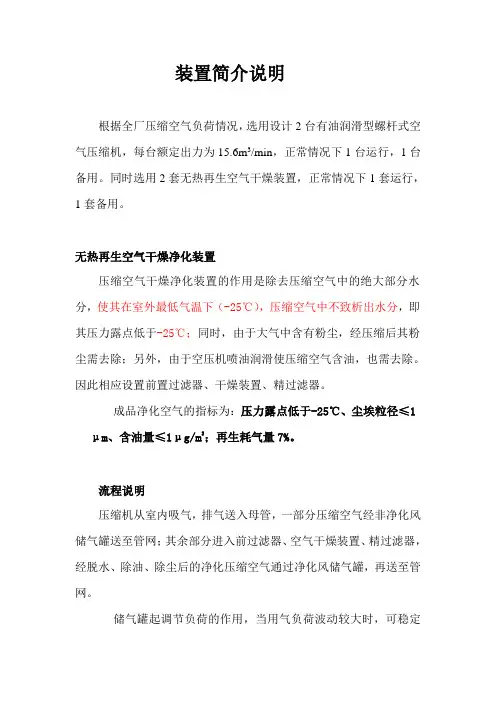

压缩空气站
装置简介说明根据全厂压缩空气负荷情况，选用设计2台有油润滑型螺杆式空气压缩机，每台额定出力为15.6m3/min，正常情况下1台运行，1台备用。
同时选用2套无热再生空气干燥装置，正常情况下1套运行，1套备用。
无热再生空气干燥净化装置压缩空气干燥净化装置的作用是除去压缩空气中的绝大部分水分，使其在室外最低气温下（-25℃），压缩空气中不致析出水分，即其压力露点低于-25℃；同时，由于大气中含有粉尘，经压缩后其粉尘需去除；另外，由于空压机喷油润滑使压缩空气含油，也需去除。
因此相应设置前置过滤器、干燥装置、精过滤器。
成品净化空气的指标为：压力露点低于-25℃、尘埃粒径≤1μm、含油量≤1μg/m3；再生耗气量7%。
流程说明压缩机从室内吸气，排气送入母管，一部分压缩空气经非净化风储气罐送至管网；其余部分进入前过滤器、空气干燥装置、精过滤器，经脱水、除油、除尘后的净化压缩空气通过净化风储气罐，再送至管网。
储气罐起调节负荷的作用，当用气负荷波动较大时，可稳定气压，减少对压缩机的冲击，以免频繁启动。
压缩机的排气经过风冷冷却后，排气温度比压缩机室内温度高10℃左右。
冷却风在室内循环，会使室内温度升高，夏季应注意通风。
吸气中的水分呈液态析出，该水分主要经空压机的气水分离器排出，可排至废水系统。
操作规程一、装置的启动1、开启压缩空气出口阀A（B）2、开启前置过滤器进出口阀A（B）3、开启无热再生空气干燥器进出口阀A（B）4、开启精过滤器进出口阀A（B）5、开启开启净化风储气罐进口阀6、启动空气压缩机二、装置的停车1、停止空气压缩机，压缩机将卸载运行30秒后停机。
2、关闭净化风储气罐进口阀3、关闭各个设备进出口阀4、打开空气压缩机排放阀，压缩机停机后关闭。
三、空气压缩机的操作手册本装置采用阿特拉斯·科普柯公司生产的固定式空气压缩机（共2台）。
提供压缩空气。
1、开机按开机按钮。
压缩机开始卸载(无负荷)运行。
自动运行指示灯亮。
压缩空气活性炭干燥除油过滤器
压缩空气活性炭干燥除油过滤器
压缩空气经过空气压缩机压缩之后，含有大量水分、油分等杂质，为了能够更好的在后续设备中使用，昱晟建议安装SRB过滤干燥器。
干燥过滤器大致分为两个系列，活性炭过滤干燥器、干燥剂过滤干燥器，功能如下。
SRB活性炭过滤干燥器：功能是去除压缩空气系统中的油蒸汽。
活性炭过滤干燥器配有可更换的吸附剂筒，可以将油蒸汽的含量降至0.003mg/m³。
为了过滤效果更好，可以在过滤干燥器前安装H级凝聚式过滤器。
特点：
1、使用方便
2、有效去除油蒸汽
3、接触时间长
4、吸附能力强
5、相对较低的压力差
6、易于更换活性炭滤芯
7、集成的前后过滤
SRB干燥剂过滤干燥器：功能是小范围的分离压缩空气中的湿气（水蒸气）。
SRB过滤干燥器配有可更换的吸附剂筒，可以将压力露点降至-40℃。
为了过滤效果更好，可以在过滤干燥器前端安装H级凝聚式过滤器。
特点：
1、使用方便
2、低压力露点
3、接触时间长
4、吸附能力强
5、相对较低的压力差
6、易于更换的干燥剂芯
7、集成的前后过滤
组件
两种过滤干燥器的壳体和吸附剂筒均为铝合金材质，活性炭过滤干燥器的吸附剂成分为活性炭，干燥剂过滤干燥器的吸附剂成分为分子筛（MS）。
集成预过滤和后置过滤，带不锈钢筛网的无纺布过滤材料。
丝杠为SS304不锈钢。
空气净化设备选型方案
空气净化设备选型方案随着现代社会的快速发展和工业化进程，人们对空气质量的重视度不断提升。
空气净化设备作为一种能够改善室内空气质量的有效手段，受到了广泛的关注和应用。
本文将针对空气净化设备的选型方案展开讨论，旨在为消费者选择合适的设备提供一些参考和指导。
一、了解各种净化技术的特点与优劣势在选择空气净化设备之前，我们需要首先了解不同的空气净化技术及其特点、优劣势。
目前市场上常见的空气净化技术包括：1. HEPA过滤器：HEPA（High Efficiency Particulate Air）过滤器能够有效过滤空气中的细微颗粒，如尘埃、花粉、霉菌等。
其过滤效率高，但对气态污染物的净化效果较差。
2. 活性炭吸附技术：活性炭具有良好的吸附性能，可以吸附空气中的有机化合物、甲醛等挥发性有害物质，但对于细微颗粒的过滤效果较差。
3. 光触媒技术：利用光触媒材料催化空气中的有害物质，如甲醛、苯等，将其转化为无害的物质。
光触媒技术具备持久效果，但需要光源的辅助。
4. 等离子技术：等离子技术通过产生带电离子来清洁空气中的颗粒和有害物质。
该技术能够同时过滤二手烟等微小污染物，但对细菌、病毒等生物污染物的净化效果相对较弱。
二、充分考虑房间尺寸和污染源在选型时，我们需要考虑到房间的尺寸和主要的污染源。
首先，确定所需要净化的空间大小，然后参考净化设备的适用面积范围，选择适合的设备。
此外，不同的污染源会对净化设备的选型产生影响。
例如，对于有宠物或吸烟等情况，需要选择具备较强过滤功能的设备。
三、了解产品性能参数在选型过程中，我们需要充分了解产品的性能参数，以便更好地评估其净化效果和使用效果。
常见的产品性能参数包括：1. CADR（Clean Air Delivery Rate）值：CADR值代表了设备每小时过滤空气中的颗粒物的能力。
数值越高，代表设备过滤能力越强。
2. 噪音：考虑到设备通常需要长时间工作，我们需要选择噪音较低的设备，以保证使用的舒适性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩空气干燥净化设
备的选配
精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢
2
压缩空气干燥净化设备的选配（各品牌通用）
默认分类 2010-07-12 19:41:16 阅读31 评论0 字号：大中小 订阅
压缩空气干燥净化设备的选配（各品牌通用）
ATLS 压缩空气干燥净化设备的选配
一、压缩空气净化设备的作用
简单地说，压缩空气净化设备就是能对压缩空气进行净化处理的设备，也称压缩空气后处理
设备。
空压机排出的压缩空气含有相对湿度的水份、微量的杂质和微量的油份；压缩空气的应用领
域很广，当应用工艺对压缩空气品质有要求时，就必须配置压缩空气净化设备；因此，应根
据应用工艺的要求合理选配净化设备。
二、常用压缩空气净化设备的种类和作用
常用的净化设备是：储气罐、干燥器（冷冻式和吸附式）、过滤器等三种。
1、储气罐
1.1.储气罐的型号表示，例如：C-0.3/8
“C”表示储气罐；
“0.3”表示容积为0.3 m3（立方）；
“8”表示最高承受工作压力为8 bar。
1.2.储气罐的作用：
a.储存压缩空气；
b.缓冲压力,因压缩机排出空气的压力有一定波动,加装储气罐后，能使用气端的压缩空气压
力更稳定。
c.预除水,空气中部分水蒸汽经压缩机压缩后已形成液态的水滴,这些水滴经过储气罐时大部
分会沉积在储气罐底部，储气罐底部有一个排污阀，可通过手动或自动排出。
1.3.储气罐的选配：
选配储气罐压力应与空压机的工作压力一致,容积大小约为空压机容积流量的1/5-1/10；环
境条件允许的话可选择大容积的储气罐，有助于储存更多压缩空气和更好地预除水。
2、干燥器
干燥器又分为：冷冻式、吸附式（也称无热再生式）、微加热式和组合式等几种；常用的是
冷冻式干燥器。
2.1.冷冻式干燥器的型号表示，例如：DA-55
“DA”表示冷冻式干燥器；
“55”表示处理流量（净化流量）为5.5 m3/min（立方/分钟）；
2.2.冷冻式干燥器的作用：
因压缩空气中含有100%相对湿度水份，随着其在管道的冷却，水份将析出，从而给用气设
备带来许多弊端。冷冻式干燥器就是利用制冷技术将压缩空气强制冷却到要求的露点温度
(2-10℃)，从而将其中所含的水蒸汽冷凝成液滴,由排水器排出机外的干燥设备。
2.3.冷冻式干燥器规格的选配:
选配处理量与空压机的容积流量相接近，工作压力和空压机的工作压力相当即可。
在一些对压缩空气品质要求较高的行业（时），不适宜选配冷冻式干燥器，必须选配吸附式
干燥器或组合式干燥器。
3、吸附式、微加热式和组合式干燥器的作用和选配
3.1.吸附式干燥器是引用变压吸附原理，采用双塔罐结构，塔罐内装有若干量的干燥剂（氧
化铝），当压缩空气进入塔罐内与干燥剂接触时，利用变压吸附原理干燥压缩空气, 露点温
度可达到-40以下。
3.2. 吸附式干燥器的规格选配与冷冻式干燥器的规格选配相适。
4、过滤器
4.1.过滤器的型号表示，例如：SF18-**
精品好文档，推荐学习交流
仅供学习与交流，如有侵权请联系网站删除 谢谢
2
“SF”表示过滤器；
“18”表示处理流量（净化流量）为1.8 m3/min（立方/分钟）；
“**”表示过滤精度等级；(过滤精度等级见下表)
4.2.过滤器的作用
压缩空气中除含有水份外，还有油份、粉尘和各种异味成份，用物理方法过滤除去这
些压缩空气污染物的设备叫过滤器。
a.过滤气体含尘粒径:
在规定实验条件下过滤器能通过的固体颗粒的最大直径，用um（微米）表示 ；
b.过滤气体含油量:
单位体积的压缩空气中所含的油（包括油滴、悬浮粒子、油蒸气）的质量，换算到绝
对压力1bar、温度20℃和相对湿度65%标准大气条件下的值。压缩空气通过过滤后残余的
含油量用ppm表示，1ppm≈1.2 mg/ m3（毫克/立方）；
4.3.过滤器的选配
选配过滤器必须按过滤精度等级顺序逐级增加，不能跳过前面的过滤等级而直接选配
后面的过滤等级，例如：必须先装P级（前过滤），才能再装A级（后过滤），然后F级
（精过滤器）、AC级（除味活性碳过滤）、AD级（除菌过滤），依此顺序；
过滤器流量的选配与空压机容积流量相当即可；也可以参照下表的压力修正系数选
配：
在7bar以外的压力下使用时，将空压机的容积流量除以表中的修正系数
上海阿托勒斯螺杆压缩机有限公司售后服务部
