上海市2020年中考物理试题(word版,含答案)
2020年上海市初中毕业统一学业考试
物理试卷
考生注意：
1．试卷中的第1～26题为物理部分，第27-51题为化学部分。
2．试卷满分150分。
考试时同100分钟
3．按要求在答题纸上规定的位置作答，在试卷、草稿纸上答题一律无效。
一、选择题（共16分）
下列各题均只有一个正确选项，将正确选项的代号用2B铅笔填涂在答题纸的相应位置上。
更改答案时，用橡皮擦去，重新填涂。
1．在太阳系中，太阳属于
A．恒星B．行星C．卫星D．彗星
2．在公共场所交谈要轻声，是指要控制声音的
A．音色B．响度C．音调D．颏率
3．下列实例中利用大气压强工作的是
A．用钓鱼竿钓鱼B．用吸管吸饮料
C．用硬棒石块D．用温度计测温
4．“力”单位的命名，是为了纪念科学家
A．安培B．伏特C．欧姆D．牛顿
5．沿海地区昼夜温差比同纬度内陆地区小，主要是因为水的
A．比热容较大B．比热容较小C．密度较大D．密度较小
6．分子在不停地做无规则运动，能体现此规律的现象是
A．雪花纷飞B．树叶飘落C．花香扑鼻D．水波荡漾
7．甲、乙两车同时从P点出发，沿同一方向做匀速直线运动，两车的s-t图像分别如图1（a）（b）所示。
两车先后到达距P点18米的Q处，时
间差为△t，则
A．甲比乙先到达Q处，△t＝12秒
B．甲比乙先到达Q处，△t＝18秒
C．乙比甲先到达Q处，△t＝12秒
D．乙比甲先到达Q处，△t＝18秒
8．如图2所示，均匀正方体甲、乙置于水平地面上，甲、乙对地面的压强分別为p甲、p乙。
若沿
水平方向截去相同体积后，甲、乙剩余部分对地面的正强相等。
则
A．p甲可能小于p乙
B．p甲可能大于p乙
C．p甲一定小于p乙
D．p甲一定大于p乙
二、填空题（共23分）
请将结果填入答题纸的相应位置
9．家庭电路中，电饭煲与空调是（1）的（选填“串联”或“并联”）；发电站通过（2）输电线路将电能输送至远方的变电站（选填“高压”或“低压”）；将一根导线置于静止的小磁针上方，当导线通电时小磁针发生偏转，此现象表明电流周围存在（3）。
10．平面镜所成的像是（4）的（选填“放大”“等大”或“缩小”）。
四冲程内燃机工作时，将内能转化为机核能的是（5）冲程，阳3所示的开瓶
器，是（6）杠杆（选填“省力”“等臂”或“费力”）。
11．2020年5月，我国新一代载人飞船试验船返回舱成功返回。
在返回舱降落的过程中以地面为参照物，返回舱是（7）的（选填“运动”或“静止”），舱内物体的重力势能（8），其惯性（9）（后两空均选填“增大”“不变”或“减小”）。
12．某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为（9）安，该导体的电阻为（10）欧；增大该导体两端的电压，其电阻值（12）（选填“增大”“不变”或“减小”）。
13．重为9.8牛的木块漂浮在水面上，木块所受浮力的大小为（13）牛，方向为竖直（14），所受重力与浮力的合力大小为（15）牛。
14．在图4所示的电路中，电源电压为U0保持不变，电阻R1、R2的
阻值均为R0。
闭合开关S，只有两个电表的指针发生偏转。
若
电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上
信息，写出闭合开关S后电压表V和电流表A的示数及相对应的
故障。
（16）。
15．如图5所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。
①发生上述现象的原困：金属导体中存在大量可移动的自由电子，电子带（17）电（选
填“正”或“负”）；自由甲电子受到物体甲所带电荷的
（18）作用移动到导体乙的一端（选填“吸引”或“排
斥”）。
②若将图5中的物体甲换成带正电的物体，根据上述分折可得，导体乙的（19）（选填
“A”“B”或“C”）。
A．a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
三、作图题（共7分）
请将图直接画在答题纸的相应位置，作图必须使用2B铅笔
16．在图6中，小球受到的重力G为6牛，用力的图示法画出重力G。
17．在图7中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
18．在图8所示电路的○里填上适当的电表符号。
要求：闭合开关S，各电路元件均能正常工作。
四、计算题（共26分）
请将计算过程和答案写入答题纸的相应位置
19．质量为2千克的水温度升高10℃，求水吸收的热量Q吸。
［c水＝4.2×103焦/（千克・℃）］
20．物体在10牛的水平拉力作用下沿拉力方向做匀速直线运动，10秒内前进了20米。
求此过程中拉力所做的功W和功率P。
21．在图9所示的电路中，电源电压为3伏保持不变，滑动变阻器R2
标有“20欧2安”字样。
只闭合开关S1，电流表示数为0.3安。
①求电阻R1的阻值。
②求通电10秒钟，电流通过电阻R1所做的功W1。
③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，求此最小总功率P最小。
22．如图10所示，盛有水的轻质薄壁柱形容器甲、乙置于水平地面上，底面积分別为S、2S，容器足够高。
①若容器甲中水的质量为2千克，求甲中水的体积V水。
②若容器甲中水的深度为0.1米，求水对甲底部的压强p水。
③现有三个物体A、B、C，其密度、体积的关系如下表所示。
请选择其中一个，将其放入
容器甲或乙中（物体均能浸没在水中），使水对容器底部压强的变化量△p水、容器对水平地面压强的变化量△p容均最大。
写出选择的物体和容器并说明理由，求出△p水最大和△p容最大。
五、实验题（共18分）
请根据要求在答题纸的相应位置作答
23．在“探究二力平衡的条件”实验中，用来测量力的仪器是（1）；在“探究杠杆平衡的条件”实验中，为便于直接从杠杆上读出力臂的数值，应使杠杆在（2）位置保持平衡；“测定物质的密度”的实验原理是（3）；在“测定小灯泡的电功率”实验中，所选电源电压应（4）小灯泡的额定电压（选填“大于”“等于”或“小于”）。
24．在“採究凸透镜成像的规律”实验中，应调整凸透境的中心、光屏的中心与烛焰的中心大致
在同一（5），以保证像成在光屏中央；将烛焰与光屏于凸透镜的（6）（选填“两侧”或“同侧”），移动光屏直到光屏上所成的（7）像最清晰（选填“实”或“虚”），像是（8）的（选填“正立”或“倒立”）。
25．小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。
他正确串联电路后，将电压表并联在电路中。
闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。
小华观察数据思考后重新连接了电正表，将新测得的两组效据记录在表二中。
小华通过数据处理求出了待测电阻的阻值，完成实验。
①获得表一实验数据的过程中，小华将电压表并联在（9）的两端。
②の实验中小华所用的电源电压为（10）伏。
③根据表一中实验序号1的数据，计算此次待测电阻的阻值为（11）欧。
（精确到0.1欧）
④根据实验数据，计算并判断所用滑动变阻器的规格能否为“10欧2安”。
（12）（需写
出计算过程）
26．某小组同学用图11所示装置，研究圆柱体在水中下降的过程中弹簧湖力计示数和台秤示数的变化情况。
他们使阻柱体在水中缓慢下降，将圆柱体下表面到水面的距离h、弹簧测力计的示数F1、台秤的示数F2记录在下表中。
①分析比较实验序号1～4的数据中F 1、F 2的变化情况及相关条件，可得出的初步结论是：圆柱体在浸入水的过程中，F 1 （13） ，F 2 （14） 。
②表中实验序号 （15） 的数据表明，圆柱体在相应的位置已全部浸没在水中。
③表中两组数据间F 1变化量的大小为△F 1，相应的F 2变化量的大小为△F 2。
分析比较实验序号1~6的数据，可得出的结论是：因柱体在水中缓慢下降的过程中，△F 1与△F 2的关系是
（16） 。
当圆柱体处于实验序号6的位置时，所受浮力的大小为 （17） 牛。

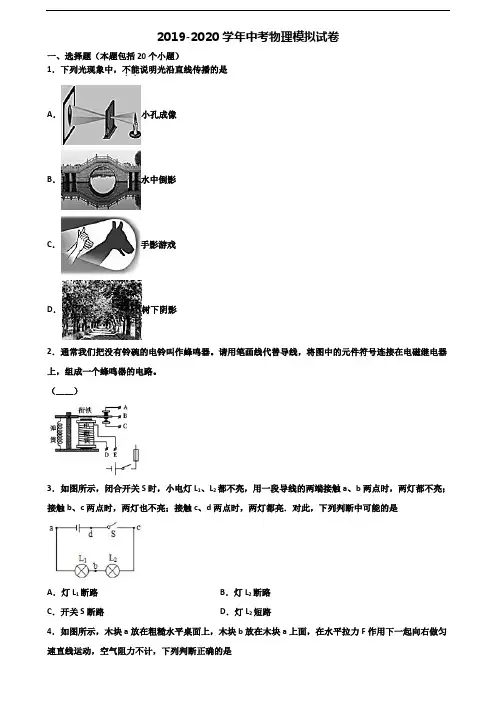

上海市名校2020年中考物理考试试题
2019-2020学年中考物理模拟试卷一、选择题（本题包括20个小题）1．下列光现象中，不能．．说明光沿直线传播的是A．小孔成像B．水中倒影C．手影游戏D．树下阴影2．通常我们把没有铃碗的电铃叫作蜂鸣器。
请用笔画线代替导线，将图中的元件符号连接在电磁继电器上，组成一个蜂鸣器的电路。
（____）3．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中可能的是A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路4．如图所示，木块a放在粗糙水平桌面上，木块b放在木块a上面，在水平拉力F作用下一起向右做匀速直线运动，空气阻力不计，下列判断正确的是A．拉力F和a受到的摩擦力大小不相等B．b在水平方向上不受力C．a受到的重力和地面对a的支持力是一对平衡力D．b在水平方向上受到向左的摩擦力5．探究“比较不同物质的吸热能力”时,同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水,装置如图.下列说法正确的是A．实验中，沙子吸热升温较快，说明沙子吸热能力较强B．在本实验中，物体吸热多少是由物质的种类决定的C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同D．实验中，加热相同的时间，末温低的物质吸热能力强6．下列物态变化的过程中，吸收热量的是（）春天，冰雪熔化夏天，从冰箱里面拿出来的饮料罐“出汗”秋天，清晨出现的雾冬天，早晨在太阳照射下，草地上的霜消失．A．（1）（2）B．（1）（4）C．（2）（3）D．（2）（4）7．下列提供的信息有真有假，根据生活经验，不符合实际的一项是A．正常人的体温B．两个鸡蛋的质量C．两节新干电池的电压D．台灯灯泡的额定功率8．下列有关压强知识说法正确的是（）A．在流体中，流速越大的位置，压强越小B．随着大气压的减小，水的沸点会升高C．利用马德堡半球实验可以精确测出大气压的值D．载重货车的车轮越多，对地面的压强越大9．如图所示的四个实验，下列说法中不正确的是A．两个放有磁体的小车靠近，松手后两小车同时向后运动，说明力的作用是相互的B．同一只自制密度计在两种液体中静止，甲杯中液体的密度大于乙杯中液体的密度C．用橡皮锤敲击右侧的音叉，左边完全相同的音叉也会发声，说明空气可以传声D．用毛皮摩擦过的橡胶棒靠近轻质泡沫小球，小球被吸引，说明小球可能带正电10．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如右图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W二、填空题（本题包括9个小题）11．龙舟赛上，运动员手持船桨奋力向后划水，龙舟就快速向前运动，船桨是______（选填“省力”“费力”“等臂”）杠杆．比赛时，并排前进的龙舟不能离得太近，是由于两龙舟间水的流速越大，压强越_____，容易相撞．12．某兴趣小组制作了超市电梯的模拟电路（如图所示），其中R x为能接收人体红外线的传感器，其电阻大小与它到人距离的关系如下表所示：距离/m 3 2.5 2 1.8 1.5 1.2 1 0.8 0.6 0.4 0.2电阻R x/Ω15 14.5 14 12 10 8 6 4 3 2.5 2.3 控制电路的电源电压为3V，电磁继电器的线圈电阻为2Ω，当线圈电流等于0.2A时衔铁恰好被吸下，受控电路由额定电压为220V的电动机、定值电阻R1和“应急开关S”组成．工作时，当有人走到离电梯口1m时，电梯由较慢变为较快运行，则此时变阻器R2的阻值为____Ω．若人离电梯口0.8m内，电梯由较慢变为较快运行，只需将R2的滑片向____（选填“左”或“右”）移动适当距离．若人离电梯口2m以内电梯均能由较慢变为较快运行，则控制电路的电源电压至少应为_____V．13．如图所示，针筒中充满了气态乙醚，当向下压活塞时，会有液态乙醚出现，这是_______现象（填一种物态变化名称）；使气态乙醚发生这种物态变化的另一种方法是_______（选填“降低”或“升高”）温度．14．有一架直升飞机重150 000 N，停在空中时，螺旋桨产生向上的举力，这个力是_________N；当它沿水平方向飞行时，竖直向上的举力是_________N，当它匀速下降时，举力将_________（填“变大”、“变小”或“不变”）．15．如图所示，用F=8N的水平向右的拉力匀速拉动物块A时，物块B静止不动，此时弹簧测力计的示数为6N，则物块B所受摩擦力的大小为______，方向向______（选填“左”或“右”）。
2020年上海市中考物理教学质量检测试卷附解析
2020年上海市中考物理教学质量检测试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列现象中，属于机械能转化为内能的是（）A．航天飞行器穿越大气层时表面发热B．冬天用热水袋取暖C．放爆竹时，爆竹腾空而起D．电灯发出光和热2．娄底市境内煤炭资源丰富，矿山工作车昼夜繁忙，其中金竹山煤矿的空中索道是连接山顶矿区和山下火车站的重要通道，当运煤车从山下沿索道匀速上升时......................... （）A．动能减少，重力势能增加B．动能减少，重力势能减少C．动能不变，重力势能增加D．动能增加，重力势能减少3．5月12日，汶川特大地震发生后，抗震救灾指挥部决定采用空降的方法抢救被困的灾民。
下图为解放军15名空降兵勇士在地形十分复杂、气候特别恶劣，又无地面指挥引导、无地面标识的情况下，奋不顾身地从4999米高空跳伞的情景。
他们跳出飞机舱门，在打开降落伞之前下降的速度越来越大，这一过程中伞兵勇士的（）A．动能增大，重力势能增大B．动能增大，重力势能减小C．动能减小，重力势能增大D．动能减小，重力势能减小4．一个正常成年人的质量最接近:（）A．60 kg; B． 60g; C．600g ; D． 6 t.5．下列说法正确的是....................................................................................................... （）A．磁感线是真实存在的，磁场由无数条磁感线组成B．在地磁场作用下能自由转动的小磁针，静止时N极指向北方C．要使通电螺线管的磁性减弱，应该在螺线管中插入铁芯D．奥斯特实验表明，铜导线可以被磁化6．下列说法正确的是....................................................................................................... （）A．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的C．通电导体在磁场中的受力方向与导体中的电流方向和磁场方向有关D．在电磁感应现象中，电能转化为机械能7．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）8．关于凸透镜成像，下列说法正确的是（）A．实像看得见，虚像看不见B．实像总是倒立的，虚像总是正立的C．实像总是缩小的，虚像总是放大的D．实像和虚像都可能放大或缩小.9．使用投影仪放映投影片时，银幕不动，为使银幕上的像大一些，下列做法正确的是（）A．投影仪远离屏幕，镜头往上拉些B．投影仪远离屏幕，镜头往下拉些C．投影仪移近屏幕，镜头往上拉些D．投影仪移近屏幕，镜头往下拉些.10．如图所示的四种现象中，属于光的折射现象的是（）11．在雷雨来临之前，电光一闪即逝，但雷声却隆隆不断，这是由于（）A．雷一个接一个打个不停B．双耳效应C．雷声经过地面、山岳和云层多次反射D．电光的速度比雷声传播速度大.12．根据欧姆定律 I＝UR，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大二、填空题13．中国能源结构主要是以煤为主，煤、石油、天然气在我国能源消耗中心占94%，这三种能源属于能源(填“可再生”或“不可再生”)，这种能源结构是 (填“合理的”或“不合理的”)。

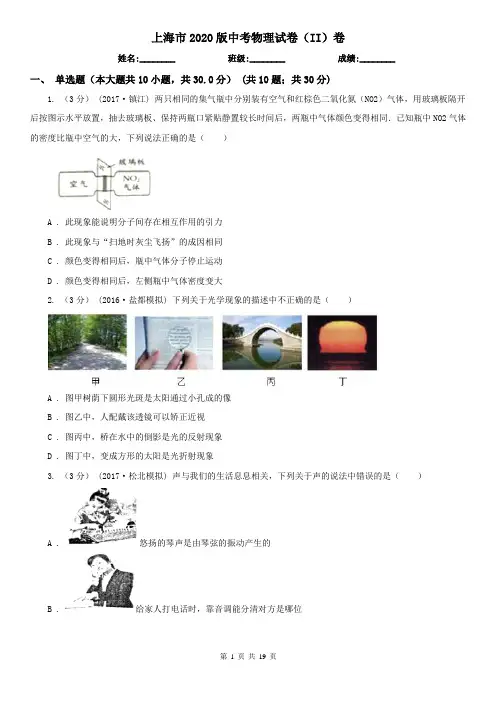

上海市2020版中考物理试卷(II)卷
上海市2020版中考物理试卷（II）卷姓名:________ 班级:________ 成绩:________一、单选题（本大题共10小题，共30.0分） (共10题；共30分)1. （3分）(2017·镇江) 两只相同的集气瓶中分别装有空气和红棕色二氧化氮（NO2）气体，用玻璃板隔开后按图示水平放置，抽去玻璃板、保持两瓶口紧贴静置较长时间后，两瓶中气体颜色变得相同．已知瓶中NO2气体的密度比瓶中空气的大，下列说法正确的是（）A . 此现象能说明分子间存在相互作用的引力B . 此现象与“扫地时灰尘飞扬”的成因相同C . 颜色变得相同后，瓶中气体分子停止运动D . 颜色变得相同后，左侧瓶中气体密度变大2. （3分）(2016·盐都模拟) 下列关于光学现象的描述中不正确的是（）A . 图甲树荫下圆形光斑是太阳通过小孔成的像B . 图乙中，人配戴该透镜可以矫正近视C . 图丙中，桥在水中的倒影是光的反射现象D . 图丁中，变成方形的太阳是光折射现象3. （3分）(2017·松北模拟) 声与我们的生活息息相关，下列关于声的说法中错误的是（）A . 悠扬的琴声是由琴弦的振动产生的B . 给家人打电话时，靠音调能分清对方是哪位C . 倒车雷达是利用超声波工作的D . 禁止鸣笛是在声源处减弱噪声4. （3分） (2019九上·深圳期中) 为保证司乘人员的安全,轿车上设有安全带未系提示系统。
当乘客坐在座椅上时,座椅下的开关S1闭合，若未系安全带，则开关S2断开,仪表盘上的指示灯亮起；若系上安全带,则开关S2闭合,指示灯熄灭。
下列设计最合理的电路图是（）A .B .C .D .5. （3分）(2017·山西模拟) 电能的利用给我们的生产、生活提供了很多方便，但是，我们也必须学会安全用电，下列做法中可能会带来危害的是（）A . 雷雨天气时，不要在大树下躲雨B . 保险丝熔断后，要更换上新的同规格的保险丝C . 将多个大功率用电器同时接在一个插座上D . 使用试电笔时，必须用手接触到笔尾的金属体6. （3分）(2017·江阴模拟) 科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．下列实验中与它工作原理一致的是（）A .B .C .D .7. （3分） (2019九下·丹东月考) 将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
2020年上海市中考物理竞赛试卷附解析
2020年上海市中考物理竞赛试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图3，钢珠沿竖直平面上的光滑轨道abcd从a点运动到d点，钢珠（）A．通过d时的速度比通过c时大B．在c点比在b点的重力势能小C．从a运动到b的过程中，动能转化为重力势能D．从b运动到c的过程中，机械能转化为重力势能2．以下是常见的四种家用电器，正常工作时的功率最接近40W的是（）3．将重为4N，体积为6×10-4m3的物体投入一装有适量水的溢水杯中，溢出水300g．若不计水的阻力，当物体静止时，下列判断正确的是（）A．物体上浮，F浮＝6 N B．物体悬浮，F浮＝4 NC．物体漂浮，F浮＝4 N D．物体沉在水底，F浮＝63N4．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，水块运动一段距离后停下来。
下列说法正确的是（）A．木块所受摩擦力使木块由静止开始运动B．弹簧对木块的弹力使木块由静止开始运动C．木块所受摩擦力不会改变木块的运动状态D．木块最终停止运动是由于失去弹簧的弹力作用5．科学家用仪器观察星系发出的光，可以看到它的光谱，如图给出了太阳的光谱．上世纪20年代，天文学家哈勃发现星系的光谱向长波方向偏移，称之为谱线“红移”．这一现象说明宇宙在膨胀，即别的星系与我们:（）A．逐渐靠近; B.逐渐远离; C.距离不变; D.无法判断.6．三个完全相同的杯子，里面装满了水，把质量相等的铜块、铁块、铝块分别投入三个杯子里，则从杯子里溢出水量最多的是:（）A．放铜块的杯子; B．放铁块的杯子;C．放铝块的杯子; D．溢出的水一样多.7．关于家庭电路，下列说法正确的是........................................................................... （）A．空气开关“跳闸”不一定是出现了短路B．电灯的开关必须接在零线与电灯之间C．工作时的电冰箱和电视机可以是串联的D．工作的用电器越多，总电阻越大8．通过甲、乙两导体横截面的电量分别是50C和100C，比较甲、乙两导体中的电流，正确的结果是（）A．I甲＝I乙 B．I甲＜I乙C．I甲＞I乙D．无法比较9．下面4种情况，小灯泡不能发光的是（）A．B．C．D．10．下列关于望远镜的说法不正确的是（）A．所有的望远镜都是由两个凸透镜制成的B．望远镜的物镜直径越大，越容易观察到较暗的星球C．我们看到远处的汽车越来越小，是因为汽车对我们的视角在逐渐减小D．望远镜的物镜成缩小的实像。

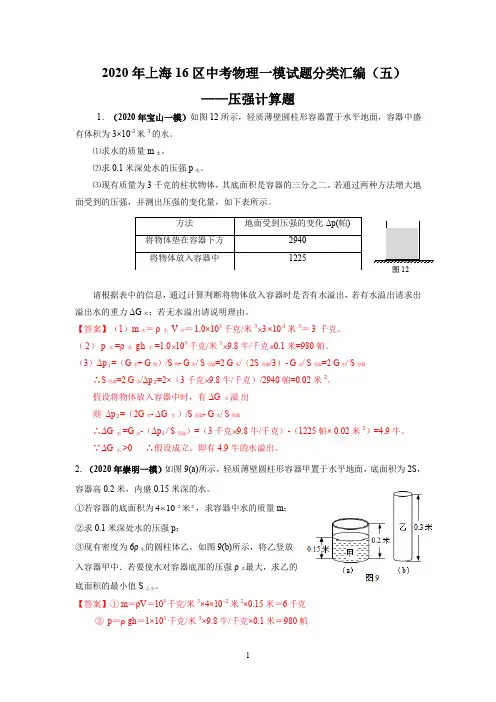

2020年上海16区中考物理一模试题分类汇编(五)——压强计算题(word版含答案)
