实验一 单级交流放大电路 实验报告
实验一 单级交流放大电路
一、实验目的
1.熟悉电子元器件和模拟电路实验箱，
2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
3.学习测量放大电路Q点，AV，ri，ro的方法，了解共射极电路特性。
4.学习放大电路的动态性能。
二、实验仪器
1.示波器
2.信号发生器
3.数字万用表
三、实验原理
1.三极管及单管放大电路工作原理。
以NPN三极管的共发射极放大电路为例说明三极管放大电路的基本原理：
三极管的放大作用是：集电极电流受基极电流的控制，并且基极电流很小的变化，会
引起集电极电流很大的变化，。如果将一个变化的小信号加到基极跟发射极之间，这就会引
起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是
流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大
的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
2.放大电路静态和动态测量方法。
放大电路良好工作的基础是设置正确的静态工作点。因此静态测试应该是指放大电路
静态偏置的设置是否正确，以保证放大电路达到最优性能。
放大电路的动态特性指对交流小信号的放大能力。因此动态特性的测试应该指放大电
路的工作频带，输入信号的幅度范围，输出信号的幅度范围等指标。
四、实验内容及步骤
1.装接电路与简单测量
图 工作点稳定的放大电路
(1)用万用表判断实验箱上三极管V的极性和好坏，电解电容C的极性和好
坏。
测三极管B、C和B、E极间正反向导通电压，可以判断好坏；测电解电容
的好坏必须使用指针万用表，通过测正反向电阻。
三极管导通电压UBE=、UBC=，反向导通电压无穷大。
(2)按图所示，连接电路(注意：接线前先测量+12V电源，关断电源后再连
线)，将RP的阻值调到最大位置。
2.静态测量与调整
接线完毕仔细检查，确定无误后接通电源。改变RP，记录IC分别为、1mA、
时三极管V的β值。
注意：Ib和Ic一般用间接测量法，即通过测Vc和Vb，Rc和Rb计算出Ib和Ic。
此法虽不直观，但操作较简单，建议采用。以避免直接测量法中，若操作不当容
易损坏器件和仪表的情况。
(2)按图接线，调整RP使VE=，计算并填表。
为稳定工作点，在电路中引入负反馈电阻Re，用于稳定静态工作点，即当
环境温度变化时，保持静态集电极电流ICQ和管压降UCEQ基本不变。
依靠于下列反馈关系：
T↑—β↑—ICQ↑—UE↑—UBE↓—IBQ↓—ICQ↓，反过程也一样。其中Rb2
的引入是为了稳定Ub。但此类工作电路的放大倍数由于引入负反馈而减小了，
而输入电阻ri变大了，输出电阻ro不变。
ebe
Lc
u
RrRRA)1()(
，))1((21ebebbiRrRRr，coRr
由以上公式可知，当β很大时，放大倍数约等于eLcRRR ，不受β值变化的
影响。
表
实测 实测计算
VBE(V) VCE(V) Rb(KΩ) IB(μA) IC(mA)
注意：图中Ib为支路电流。
3.动态研究
(1)按图所示电路接线。
(2)将信号发生器的输出信号调到f=1KHz，幅值为500mV，接至放大电路的
A点，经过R1、R2衰减（100倍），Vi点得到5mV的小信号，观察Vi和VO端波形，
并比较相位。
图中所示电路中，R1、R2为分压衰减电路，除R1、R2以外的电路为放大电
路。由于一般信号源在输出信号小到几毫伏时，会不可避免的受到电源纹波影
响出现失真，而大信号时电源纹波几乎无影响，所以采取大信号加R1、R2衰减
形式。此外，观察输出波形时要调节Rb1，使输出波形最大且不失真时开始测量。
输入输出波形两者反相，相差180度。
(3) 信号源频率不变，逐渐加大信号源幅度，观察VO不失真时的最大值，并
填表。
分析图的交流等效电路模型，由下述几个公式进行计算：
E
be
I
mVr26
)1(200
，bececLVrrRRA，cceobebbiRrrrRRr,2
表 RL=∞
实测 实测计算 估算
Vi(mV) VO(V) AV A
V
图 小信号放大电路
（4）保持Vi=5mV不变，放大器接入负载RL，在改变RC数值情况下测量，并
将计算结果填表。
表
给定参数 实测 实测计算 估算
RC RL Vi(mV) VO(V) AV A
V
2K 5K1
2K 2K2
5K1 5K1
5K1 2K2
（5）Vi=5mV，RC=5K1，增大和减小RP，观察VO波形变化。若失真观察不明
显可增大Vi幅值（＞50 mV），并重测。（注意：此前必须把Q点重新设回原值。）
将结果填入表。如电位器RP调节范围不够，可改变Rb1(100K或150K)，再次调整
RP使Ve =，并重测。
RP较大时，IC较小，Q点偏低，可观察到截止失真（波形上半周平顶失真），
无输出。
RP较小时，IC较大，Q点偏高，可观察到饱和失真（波形下半周切割失真）。
表
RP Vb Vc Ve 输出波形情况 图例
最大
合适
最小
4.测放大电路输入，输出电阻。
（1）输入电阻测量
在放大电路输入端串接一个5K1电阻如图，测量VS与Vi，即可计算ri。
图 输入电阻测量
(2)输出电阻测量
见图
图 输出电阻测量
在输出端接入可调电阻作为负载，选择合适的RL值使放大电路输出不失真
(接示波器监视)，测量带负载时VL和空载时的VO，即可计算出rO。
将上述测量及计算结果填入表中。
用ccceobebbiRRrrrRRr,2公式进行估算
表
RVVVrisii
LLoo
RVVr)1(
测算输入电阻（设：RS=5K1） 测算输出电阻
实测 测算 估算 实测 测算 估算
VS(mV) Vi(mV) ri ri VO RL=∞ VO RL=5K1 RO(KΩ) RO(KΩ)
五、实验小结与实验感想：
单级放大电路实验
单级共射放大电路实验报告一、实验目的1.熟悉常用电子仪器的使用方法。
2.掌握放大器静态工作点的调试方法及对放大器电路性能的影响。
3.掌握放大器动态性能参数的测试方法。
4.进一步掌握单级放大电路的工作原理。
二、实验仪器1.示波器2.信号发生器3.数字万用表4.交流毫伏表5.直流稳压源三、预习要求1.复习基本共发射极放大电路的工作原理，并进一步熟悉示波器的正确使用方法。
2.根据实验电路图和元器件参数，估算电路的静态工作点及电路的电压放大倍数。
3.估算电路的最大不失真输出电压幅值。
4.计算实验电路的输入电阻Ri和输出电阻Ro。
5.根据实验内容设计实验数据记录表格。
四、实验原理及测量方法实验测试电路如下图1-1所示：1.电路参数变化对静态工作点的影响：放大器的基本任务是不失真地放大信号，实现输入变化量对输出变化量的控制作用，要使放大器正常工作，除要保证放大电路正常工作的电压外，还要有合适的静态工作点。
放大器的静态工作点是指放大器输入端短路时，流过电路直流电流IBQ、ICQ及管子C、E极之间的直流电压UCEQ和B、E极的直流电压UBEQ。
图5-2-1中的射极电阻BE1、RE2是用来稳定放大器的静态工作点。
其工作原理如下。
○1用RB和RB2的分压作用固定基极电压UB。
由图5-2-1可各，当RB、RB2选择适当，满足I2远大于IB时，则有UB=RB2·VCC/（RB+RB2）式中，RB、RB2和VCC都是固定不随温度变化的，所以基极电位基本上是一定值。
○2通过IE的负反馈作用，限制IC的改变，使工作点保持稳定。
具体稳定过程如下： T↑→IC↑→IE↑→UE↑→UBE↓→IB↓→IC↓2.静态工作点的理论计算：图5-2-1电路的静态工作点可由以下几个关系式确定U B=R B2·V CC/（R B+R B2）I C≈I E=（U B-U BE）/R EU CE=V CC-I C（R C+R E）由以上式子可知，，当管子确定后，改变VCC、RB、RB2、RC、（或RE）中任一参数值，都会导致静态工作点的变化。
实验1-单级放大电路
实验1 单级放大电路1．实验目的1）学习使用电子仪器测量电路参数的方法。
2）学习共射放大电路静态工作点的调整方法。
3）研究共射放大电路动态特性与信号源内阻、负载阻抗、输入信号幅值大小的关系。
2．实验仪器示波器、信号发生器、交流毫伏表、数字万用表。
3．预习内容1）三极管及共射放大器的工作原理。
2）阅读实验内容。
4．实验内容实验电路为共射极放大器，常用于放大电压。
由于采用了自动稳定静态工作点的分压式偏置电路〔引入了射极直流电流串联负反馈〕，所以温度稳定性较好。
1）联接电路(1)用万用表判断实验箱上的三极管的极性和好坏。
由于三极管已焊在实验电路板上，无法用万用表的h EF档测量。
改用万用表测量二极管档测量。
对NPN三极管，用正表笔接基极，用负表笔分别接射极和集电极，万用表应显示PN结导通；再用负表笔接基极，用正表笔分别接射极和集电极，万用表应显示PN结截止。
这说明该三极管是好的。
用万用表判断实验箱上电解电容的极性和好坏。
对于10μF电解电容，可选择200kΩ电阻测量档，用万用表的负极接电解电容的负极，用万用表的正极接电解电容的正极，万用表的电阻示数将不断增加，直到超过示数的范围。
这说明该电解电容是好的。
⑵按图1.1联接电路。
⑶接通实验箱交流电源，用万用表测量直流12V电源电压是否正常。
假设正常，则将12V电源接至图1.1的Vcc。
图1.1 共射极放大电路⑷ 测量电阻R C 的阻值。
将V i 端接地。
改变R P 〔有案可查2 2k Ω、100k Ω、680k Ω三个可变电阻可选择〕，测量集电极电压V C ，求 I C =(V CC －V C )/R C β值。
建议使用以下方法。
bB cc2b B B R V V R V I -=+p 1b b R R R += B C I I=β 〔1-1〕 请注意，电路断电、电阻从电路中开路后才能用万用表测量电阻值。
本实验用测电阻值、电压值来计算电流值，而不是直接测量电流，是因为本实验电路的电流较小，测量电流的测量误差较测量电压、电阻的误差大。
单级放大电路实验报告数据
单级放大电路实验报告数据哎呀，今天咱们聊聊单级放大电路实验。
想象一下，咱们在实验室里，眼前摆着一堆零零碎碎的电子元件，心里那个激动啊，简直比吃到爱吃的零食还开心。
得说这单级放大电路，听起来挺高大上的，实则就是把微弱信号变得响亮些，让我们听得更清楚。
像是把一个小蚊子叫声放大成牛叫，哈哈，听着就有趣。
好啦，先来看看咱们的实验设备。
电源、放大器、输入信号源，还有个示波器，真是一应俱全。
那电源就像是我们的“生命之水”，没有它，啥也别谈。
信号源嘛，嘿，那可真是一个小小的“发声器”，负责把微弱的声音传递给放大器。
你想啊，这放大器就像个热情的主持人，把小声的说话者推上舞台，让大家都听见他的声音。
咱们开始连线。
老实说，这个过程就像拼图，有些地方得小心翼翼，不然就会出错。
一连好，心里那个踏实啊，就像终于把一块缺失的拼图找到了。
开电源的时候，那声音“咔嚓”一声，瞬间就能感觉到电流在流动，仿佛整个实验室都在嗡嗡作响。
此时此刻，所有的紧张感瞬间烟消云散，只有期待。
然后，咱们把输入信号接入放大器。
哇，简直就是给放大器施了个魔法，瞬间小声变大声。
用示波器一看，哇塞，波形都在跳动，活灵活现的。
那一刻，我的心情就像是吃到了一口最美味的蛋糕，甜到心里。
每当看到波形变化，我就像在看一场精彩的表演，恨不得给它加掌声。
不过，实验过程中也不是一帆风顺。
调节增益的时候，难免会遇到些麻烦。
增益太高，信号就会失真，像个“跑调歌手”；增益太低，又显得弱不禁风。
每次调节都得小心翼翼，真是让我捏了一把汗。
就像做饭，盐多了不好，盐少了也不行，得把握好分寸。
经过几轮试验，终于找到那个“恰到好处”的增益，心里别提多美了。
咱们不得不提这个“失真”问题。
失真就像是朋友聚会时，那个总爱抢风头的人，听着听着让人有点烦。
每次出现失真，我心里都暗自着急，感觉就像手机信号不好，听个电话都得凑近点。
这时候就得认真调整电路，想办法让它回归正常。
搞定之后，看着示波器上的波形，简直心里乐开了花，像中了彩票一样。
单级放大电路实验报告
单级放大电路实验报告实验报告-单级放大电路1. 引言单级放大电路是一种常见的电子电路，用于放大输入信号的幅度。
该电路可以应用于各种声音放大器、音频放大器等实际应用中。
本实验旨在通过设计和构建单级放大电路，了解其工作原理和性能。
2. 实验材料- 电源- 耳机- 电阻- 电容- 电位器- 三极管等器件3. 实验步骤3.1 设计电路根据实验要求和材料提供的参数，设计所要构建的单级放大电路。
3.2 收集所需器件根据电路设计，收集所需的电阻、电容、三极管等器件。
3.3 组装电路按照电路设计将所需器件按照正确的连接方式组装成电路。
3.4 连接电源将电源正、负极正确连接到电路上，注意电压大小不超过器件的额定值。
3.5 调节电位器根据实际需要，通过调节电位器的阻值来调节输出信号的幅度。
3.6 测试使用耳机或其他输出设备来实时测试电路的放大效果，检查输出信号的幅度是否满足要求。
4. 实验结果和分析根据实验数据和实时测试，在调节电位器阻值的不同情况下，记录输出信号的幅度和音质。
根据实验结果对电路进行评估和分析，并提出改进的建议。
5. 结论单级放大电路是一种常见的电子电路，可用于放大输入信号的幅度。
本实验通过设计和构建单级放大电路，并进行实时测试，对其工作原理和性能进行了了解。
在实验中，我们调节了电位器的阻值来调整输出信号的幅度，并观察了输出信号的变化。
实验结果表明，电路可以有效地放大输入信号，并满足实际需求。
6. 注意事项6.1 在实验中，注意安全使用电源，避免电压过高导致器件损坏或危险情况发生。
6.2 在调节电位器时，注意不要超过其额定阻值范围，以免损坏电位器或其他器件。
6.3 注意选择合适的耳机或输出设备进行测试，以保证实验结果的准确性。
6.4 在实验结束后，注意关闭电源，拆除电路，并妥善保存实验数据及相关器件。
以上是单级放大电路实验报告的一般框架和内容，具体实验步骤和结果会根据实验需求和实际情况有所差异。
在撰写报告时，需要详细描述实验步骤、结果分析和结论，并注意阐述实验中的注意事项，以保证实验的安全性和准确性。
单级交流放大电路

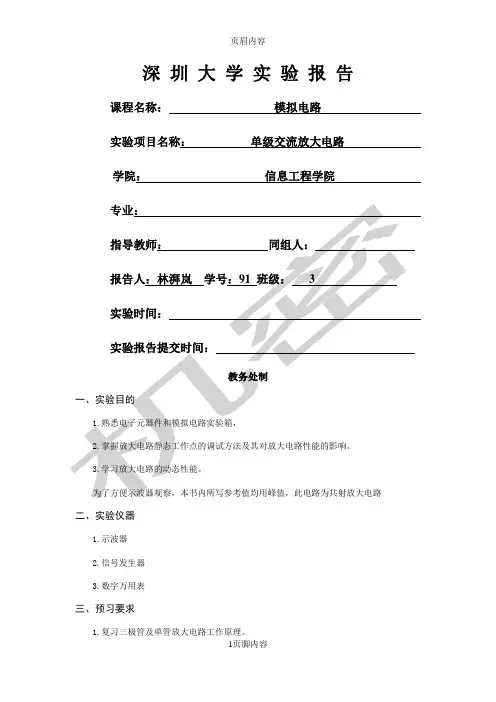

深圳大学实验报告课程名称：模拟电路实验项目名称：单级交流放大电路学院：信息工程学院二、实验仪器1.示波器2.信号发生器3.数字万用表三、预习要求1.复习三极管及单管放大电路工作原理。
