上海中考物理电路故障分析专题(有解析)
精品文档 . 授课主题 电路故障分析
教学内容 一、直击中考
二、考点解读 一、简单电路故障分析 总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。 2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。 3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放
近三年中考考题分布 2011 2012 2013 选择题第8题考查串联电路双故障 填空题第15题考查并联电路双故障 填空题第15题考查串联电路添加导线避免电源短路 精品文档
. 在串联电路故障分析上来，但不可忽略。 二、双故障判断 在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。所以题型中均以可能存在的形式出现选项。题干中会以顿号连接说明，如“电阻R、灯L可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。
1.串联电路双故障
2.并联电路双故障 两个灯泡一起断路，只有电压表有示数，电流表均无示数。 3.电表判断电路故障 1、用电压表判断（电路已有故障） 如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路
2、用电流表判断（电路已有故障） 若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路
三、一模真题汇编
故障原因 电流表A 电压表V 灯L R断路、L短路 无示数（变小） 有示数（变大） 不亮 R断路、L断路 无示数（变小） 无示数（变小） 不亮 R短路、L断路 无示数（变小） 无示数（变小） 不亮 R短路、L短路 烧坏 无示数 不亮 精品文档
. 1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则故障是（） A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路
2.（2014年1月闸北区第7题）如图2所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是 （ ） A．若灯L′亮，则灯L一定断路 B．若灯L′亮，则灯L一定短路 C．若灯L′不亮，则电阻R一定断路 D．若灯L′不亮，则电阻R一定短路
图2 3.（2014年1月长宁区第9题）在图5所示的电路中，电源电压为6伏且不变，定值电阻R的的阻值为20欧。灯泡L的阻值为10欧。若闭合电键S，灯泡L不亮，电压表的示数为6伏，则电流表的示数 （ ） A．一定为零 B．一定为0.2安 C．可能为0.3安 D．可能为0.6安
4.（2014年1月徐汇区第9题）在图2所示的电路中，电源电压保持不变，电键S闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是 A．变阻器R1短路 B．变阻器R1断路 C．电阻R2短路 D．电阻R2断路
5.（2014年1月普陀区第8题）如图5所示的电路中，电源电压保持不变。闭合电键S，灯不亮，再闭合电键S1，
－ 3 15 V － 0.6 3 A L R
图5
R2 S
V P
R1
图2 A
图1 V A S R
L 精品文档
. 图2 S A2
V A1
图6 L S R V
A
V2
R A S
V1
L 图10
发现两电表示数均不发生变化，如果电路中只有灯或电阻出现故障，则下列判断中正确的是 A．一定灯短路 B．一定电阻短路 C．可能电阻断路 D．可能灯断路
6. （2014年1月静安、青浦区第8题） 在图2所示的电路中，电源电压保持不变。电路出现断路故障，故障可能发生在电阻R1、R2处，当电键S由断开到闭合时， A．电压表V的示数一定变大 B．电流表A1的示数一定不变 C．电流表A2的示数可能变小 D．电压表V的示数可能变小
7. （2014年1月闵行区第9题）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R或灯泡L处。当电键S由断开到闭合，两个电表示数均不变。则下列判断正确的是（ ） A.若灯泡L发光，电阻R断路 B.若灯泡L发光，电阻R短路 C.若灯泡L不发光，灯泡L断路 D.若灯泡L不发光，灯泡L短路
8.（2014年1月松江区第15题）如图6所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大。灯L和电阻R中的一个可能出现了故障。 ①若灯L发光，则故障是 （19） ； ②若灯L不发光，则故障是 （20） 。
9. （2014年1月杨浦区第19题）在图10所示的电路中，电源电压保持不变。闭合电键S，小灯不发光，已知电路故障发生在电阻R或灯L上。 ①若S闭合后，只有一个电表有示数，则故障可能是 （25） 。 ②若S闭合后，只有一个电表无示数，则故障可能是 （26） 。
10.（2014年1月金山区第15题）如图6所示的电路中，电源两端的电压保持不变。闭合电键S，灯L不亮，
图5 A V S
S1
图2 精品文档
. L S V A
R
已知除灯L或电阻R外，电路中其余各处元件均接触良好，请判断该电路存在的故障可能是 ，（请将可能情况填写完整），为进一步确定故障，小华同学在电路中串联了一个电流表，请说出他查找出故障的理由是 。
11. （2014年1月奉贤区第15题）在图5所示的电路中，闭合电键S，灯L不亮，已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。 （1）请判断该电路中存在的故障可能是 （19） （请将几种可能填写完整）。 （2）若将一个电压表正确并联在灯的两端，闭合电键S, 若电压表有示数，说明故障是 （20） ； 若电压表无示数，说明故障是 （21） 。
12. （2014年1月虹口区第16题）在图6所示的电路中，电源电压保持不变。灯L、电阻R可能出现了故障，闭合电键S后： ① 若灯L发光，则三个电表中示数一定大于零的是__________表。 ② 若灯L不发光，则三个电表中示数可能等于零的是__________表。
13. （2014年1月黄浦区第15题）在图8所示的电路中，电源电压保持不变。电路中出现了断路故障，且只发生在电阻R1、R2上。 ①电键S闭合后， （18）电表示数不变（选填“只有A”、“只有V”或“A和V”）。 ②在电路中添加一根完好的导线，连接a、b、c、d四点中的两点。若导线连接的是（19）两点，则闭合电键S后，可根据电流表 （20） （选填“有”或“无”）示数，判断故障只能是电阻R2断路。
14. （2014年1月嘉定区第14题）如图6所示电路中电键S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R或灯L上，它们有可能断路或短路，若灯L不发光则故障不可能．．．是 （16） 。若灯L发光，则故障一定是 （17） 。（均选填“L断路”、“L短路”、“R断路”或“R短路”）
15. （2014年1月浦东新区第15题）在图7所示的电路中，电源电压保持不变。闭合电键S，灯L1、L2均发光。过了一会儿，突然发现电流表A的示数归零、电压表V的示数变大。若电路只有一处故障，且故障只发生在灯L1或L2处，则： ①此时灯L1、L2的发光情况分别是 (19) ； ②该电路发生故障的情况是 (20) 。
图6 A R V2 V1
S
L
图8 R1 V A S R2 a b
c d
图6 图7 L1 V S
A
L2
中考物理专题复习家庭电路故障的分析问题的综合题附答案解析
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。
用测零线电笔检测a点氖管不发光，检测b点氖管发光。
发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
2．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路【解析】【详解】[1]从焦耳定律2得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引Q I Rt起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。
专题02 动态电路+故障分析2022年上海中考物理二模(6月)分类汇编(上海) - 教师版
2022年上海中考二模（6月）各区分类汇编（教师版）专题02动态电路+故障电路1（2022宝山二模）6 ．在图 3 电路中，电源电压保持不变，电阻 R 1=20Ω 、R 2=30Ω。
闭合开关 S 后，下列操作 中能使电压表和电流表的示数都变大的是（ C ） A ．用 10Ω 的电阻替换 R 1 B ．用 40Ω 的电阻替换 R 1 C ．用 10Ω 的电阻替换 R 2 D ．用 40Ω 的电阻替换 R 22.（2022奉贤二模）6.如图3所示，电源电压保持不变，电阻R 1的阻值为10欧。
开关S 闭合后，用一个阻值为20欧的电阻替换电阻R 1，可能使两电流表A 1、A 2示数的比值与替换R 1前相等的方法是（ D ）A ．电源电压不变，不移动滑片PB ．电源电压不变，向左移动滑片PC ．增大电源电压，不移动滑片PD ．减少电源电压，向右移动滑片P3.（2022虹口二模）12.在图5所示的电路中，电源电压保持不变。
现用一阻值比R 1大的电阻R 0替换R 1，电流表A 的示数将 （选填“变大”“不变”或“变小”）。
若电流表A 示数与电流表A 1示数的比值为I/I 1，为使该比值与替换电阻R 1前相等，下列操作中可行的是 B （选填“A ”或“B ”），写出那的推导过程并说明理由: I /I 1＝（I 1＋I 2)/I 1＝1＋I 2/I 1＝1＋R 1/R 2，由于替换的电阻R 0大于R 1，要使I /I 1不变，应增大R 2的值，所以选B 。
A .向左移动变阻器R 的滑片B .向右移动变阻器R 的滑片4.（2022黄埔二模）5．在图1所示的电路中，滑动变阻器滑片P 位于中点附近。
用电阻R 3替换R 1（R 3＞R 1）后，在确保电路安全的前提下，可能使电流表A 与A 1示数的比值与替换R 1前相同的方法是（ C ）A ．增大电源电压，不移动滑片PB ．减小电源电压，不移动滑片P图1 AR 2SR 1A 1PC ．电源电压不变，滑片P 向右移D ．电源电压不变，滑片P 向左移5.（2022嘉定二模）6．在图2所示的电路中，电源电压保持不变。
上海市2020年中考物理备考复习资料汇编专题04串联电路故障分析判断
04 电路故障分析判断【知识梳理】一、串联电路故障1．串联电路发生的故障在大多情况下，都是用电器（小灯或电阻）出现了短路和断路。
短路实际上就是它的电阻减小变为零（相当于一条导线）；断路就是该处电阻变为无穷大（相当于断开的电键），以至该处无电流。
2．在分析时，电流表的电阻可以认为为零（即把它当作一条导线处理）；电压表的电阻可以认为为无穷大（即把它当作断路处理）。
3．利用欧姆定律和串、并联电路规律分析，电源电压可以认为是不变的。
4. 注意在写电表示数情况时，有两种情况：一是根据题目要求写变化情况，如“变大”、“变小”或“不变”等；二是要写示数具体多大，通过计算得出，大多用字母表示。
5. 大多数题目，根据电表示数的变化情况或小灯的发光情况进行分析判断。
二、串联电路中的单故障1．串联电路的单故障：如下图所示，小灯与电阻串联，发生单故障时（即“一好一坏”）有四种情况：R断路；R短路；L断路；L短路。
2．根据电路元件发生的故障，会分析判断电表示数的变化情况。
电路发生故障时，电路中的电流或电压可能发生变化，用电器的工作状态也可能发生变化，因此我们要会分析判断电流表、电压表示数的变化情况（如变大、变小或不变）或小灯的亮灭情况。
【基础训练题1】如图1所示，电源电压为6伏，电阻R=5欧，灯泡的电阻R L=10欧，①闭合电键后电路正常工作，请把电流表、电压表的示数填入下表；②过一段时间，电路出现故障，R1或R2有一个出现故障，请你把电流表、电压表的示数填入下表中；③判断小灯的发光情况。
图1【答案】见表：【解析】①电路正常工作时，电流表A的示数为I=U/R=6伏/15欧=0.4安，电压表V的示数为U R=IR=0.4安×5欧=2伏，小灯发光；②当电灯L短路时，此时的电路等效于图1A，R L=0，电流表A的示数为：I=U/R=6伏/5欧=1.2安，电压表V的示数U=6伏，小灯发光；③当电灯L断路时，此时的电路等效于图1B，电路断开，电流表A的示数为0，电压表V的示数为0，小灯不发光；④当电阻R短路时，R=0（图1C），电流表A的示数为：I=U/R L=6伏/10欧=0.6安；电压表被短路，示数为0，小灯发光。
上海中考物理电路故障专题汇编
上海中考物理电路故障专题汇编电路故障压轴专题例题：（☆☆☆）在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（）A 若电压表V示数变大，一定是电阻R1断路。
B 若电流表A示数变小，一定是电阻R2断路。
C 若两个电表的示数都变小，一定是电阻R1短路。
D 若两个电表的示数都变大，一定是电阻R2短路。
例题：（☆☆☆）如图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L 或电阻R上．则下列判断中正确的是…………………………………………………………………………（）A．小灯L短路，电流表示数变大C．电阻R短路，电流表示数变大B．小灯L断路，电压表示数变大D．电阻R断路，电压表示数变大例题：（☆☆☆）如图3所示，闭合电键S，灯L亮，一段时间后灯L 熄灭。
若电路中只有一处故障，且只发生在灯L或电阻R上。
现将一只完好的电压表并联在灯L两端，则（）A．若电压表无示数，则一定是R断路B．若电压表无示数，则一定是L短路C．若电压表有示数，则一定是R短路D．若电压表有示数，则一定是L断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。
现将电压表V并联在电阻R2两端，下列判断中正确的是（）A．若电压表V有示数，则一定是电阻R1短路B．若电压表V有示数，则一定是电阻R2断路C．若电压表V无示数，则可能是电阻R1断路、R2短路D．若电压表V无示数，则可能是电阻R1断路、R2断路例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。
电键S 闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯A．L1断路（）B．L1短路C．L2断路D．L2短路例题：（☆☆☆）如图2所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（）A．电流表指针位置发生变化，灯L短路。
上海中考物理复习家庭电路故障的分析问题专项易错题

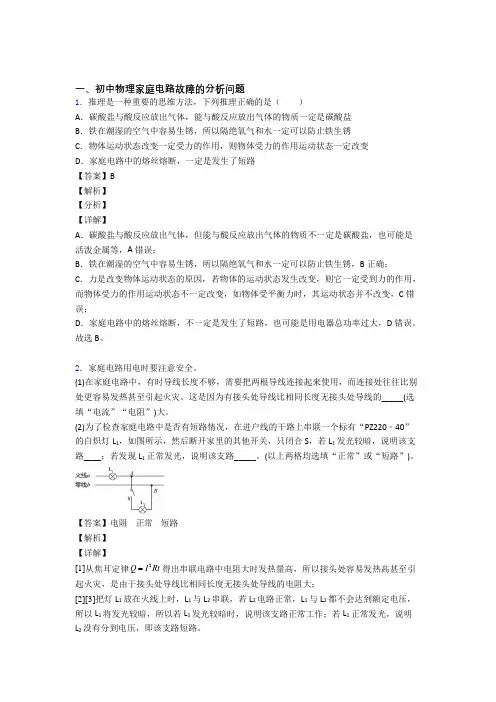

1．推理是一种重要的思维方法，下列推理正确的是（ ）
A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈
C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变
D．家庭电路中的熔丝熔断，一定是发生了短路
B．空气开关跳闸，是因为电路中的电流过大，可能是电路发生了短路或用电器总功率过大引起的，故B错误；
C．使用有金属外壳的家用电器，其外壳必须接地，能防止外壳漏电时发生触电事故，故C正确；
D．使用测电笔时，笔尖接触要检测的导线，手指要接触笔尾金属体，故D错误。
8．电冰箱起动时，与电冰箱并联的台灯变暗。关于这一现象，下列说法中不正确的是（ ）
【答案】较低BD总功率过大（过载）E2进户零线断路
【解析】
【分析】
【详解】
(1)[1][2][3]熔丝材料的特点是熔点较低；为造成短路，引起熔丝熔断，导线应该接在BD两点间，那么电流流过导线AB后，不会经过小灯泡，而是流过导线BD，再流过熔丝，回负极，这样电路中的电流很大；除短路之外，用电器的总功率过大也会引起熔丝熔断；
6．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（ ）
A．保险丝熔断，一定是用电器总功率过大B．电冰箱接入三孔插座能使金属外壳接地
C．甲处应装开关，乙处应装电灯D．用试电笔测图中三点，A、C两点氖管发光
【答案】B
【解析】
【分析】
【详解】
A。保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；
【答案】1；④。
【解析】
中考物理电路故障的分析_课件
大家好
20
结束
大家好
21
L1断路
电压表：a、b 导线： a、b
灯L1L2都不亮，电 压表示数等于电源 电压
灯L大1不家好 亮L2亮
L1断路
L1断路
11
电路故障排查
断路的判断：
如果电路中用电器不工作（灯不亮）， 且电路中无电流，则电路断路。
大家好
12
两种判断方式：
①把电压表分别和各处并联，则有示数且比较大 （常表述为等于电源电压）处断路（电源除外）；
能否用导线来排查？
大家好
15
电流表排查：
A
电流表接在a、b接线柱上 电流表接在c、d接线柱上
大家好
16
电压表排查
电压表示数为电源电压
电压表示数为零
大家好
灯断路
灯短路
17
总结
并
联 处 断
电 源 电
并
压电
联 外 断
示 数 为
压 表 分
零
析
电
路
故 障 大家好
并
示
联
数 不
外 短
为
零
并
联
示
处
数
短
为
零
18
断开区域
小结：
无电流
开路
并接电压表 有最大电压
大家好
开路区域 接点内
8
例：如图电路中，电源电压为3伏。当开关K 闭合时，两灯泡都不发光，且电压表V的示 数为3伏。产生这一现象的原因可能是 (C ) (A)灯L1短路。 (B)灯L2短路。 (C)灯L1开路。 (D)灯L2开路。 断开区域
中考物理专题1电路故障判断(人教版解析版)
专题一电路故障判在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。
先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。
断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。
短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
表一电路发生故障时的现象故障现象灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示短路数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路)断路灯泡不亮；电流表无示数；电压表示数为零或接近电源电压表二常见电路故障的判断现象故障电流表、电压表的指针反向偏转电流表、电压表的“＋”“－”接线柱接反电流表、电压表的量程可能都选择过大；电源电压电流表、电压表的指针偏转角度很小可能过低电流表指针超过最大值量程可能选择过小；电路中可能出现短路专题分析【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。
造成这一现象的原因可能是灯泡(选填“灯泡短路”“灯泡断路”或“变阻器断路”)【解析】 若灯泡短路，则电压表示数为0，电路为通路，电流表有示数；若灯泡断路，则电流表示数为0，电压表串联在电路中，测电源电压，故移动滑动变阻器的滑片P ，电压表示数始终接近电源电压；若变阻器断路，整个电路断路，则两表都没有示数。
【答案】断路【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，造成此现象的原因可能是（ ）A ．甲灯泡短路B ．乙灯泡短路C ．甲灯泡断路D ．乙灯泡断路【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量电源电压。
备战中考物理综合题专题复习【家庭电路故障的分析问题】专题解析含答案
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
中考物理复习专题练习课件电路故障分析
下,将M接电源“+”极,N依次接触A、B、C时,电压表示数为
零;N接触D时,电压表不为零.若故障只有一个,则可能是( A )
A.导线CD断路
B.灯泡产生断路
C.滑动变阻器断路
D.导线AB断路
第5题图
6.如图所示的家庭电路,闭合开关S1和S2,灯L1发光,灯L2不发 光.用试电笔分别接触插座的左、右孔,氖管均发光.若电路中
10.如图所示,当开关S闭合时,将产生的现象是( D )
A.灯可能被烧坏
B.不产生任何事故
C.灯和电流表都可能被烧坏
D.电流表可能被烧坏
第10题图
11.某同学将完好的电流表、电压表、小灯泡连接成如图所
示的电路,各处接触良好.当开关S闭合后,会出现( A )
A.电流表无示数,电压表有示数
B.小灯泡发光,但较暗
A.L1断路 B.L2短路 C.电流表断路
D.电压表断路
第3题图
4.如图所示电路,电源电压不变,闭合开关后,灯L1、L2都发光. 一段时间后,其中一盏灯突然熄灭,而电流表和电压表的示数
都不变,产生这一现象的原因是( D )
A.L1短路 B.L2短路 C.L1断路 D.L2断路
第4题图
5.如图,闭合开关,灯泡不亮.在开关闭合且不拆开导线的情况
只有一处故障,则( D )
A.灯L2断路 C.cd间断路
B.ab间断路 D.de间断路
第6题图
7.如图所示为某家庭的厨房电路,闭合开关S,电灯正常发光,在
三孔插座上刚插上电饭煲的插头时,所有用电器都停止工作,
拔出电饭煲的插头后,检查发现零之间是串联的
第8题图
二、根据故障判断现象
9.如图所示,电源电压为3 V,开关S闭合后,下列说法正确的是
最新上海市2019中考物理二模真题集锦—电路故障分析【解析版】
上海市2019中考物理二模真题集锦—电路故障分析1. （宝山）在图6所示的电路中，电源电压保持不变，电键S闭合后，电流表A1的示数为I0，电流表A2的示数为2I0，电路正常工作。
一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。
若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。
__________________________________________________图6【答案】电流表A1的示数为0，电流表A2的示数为2I0，则R1断路；电流表A1的示数为I0，电流表A2的示数为0，则R2断路。
2．（崇明）图4所示的电路中，电源电压不变。
闭合电键S，电路正常工作．（故障只发生在L或R上）图4①若过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则故障是；②若过了一会儿，灯L熄灭，两个电表的示数同时变小，则故障是．【答案】（1）（一定）R断路；（2）（一定）L断路。
3．（虹口）在图4所示的电路中，电源电压为U。
闭合开关S，发现至少有一个电表的示数为零。
向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。
已知电阻R1、滑动变阻器R2中仅有一个出现了故障。
请写出两个电压表的示数及对应的故障。
【答案】电压表V1和V示数均为U，R1断路；电压表V1示数为0，V示数为U，R2断路。
4．（奉贤）如图5所示，电源电压保持不变,电阻R1、R2阻值相等。
①若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数I0，则电源电压为_________，电流表A2示数为____ ________。
②若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是，该电表示数变化量为。
【答案】①U02I0②R2断路U05．（黄浦）在图3所示的电路中，电源电压保持U0不变。
闭合电键S，电路正常工作，一段时间后，灯熄灭，若电路中只有电阻R或灯L中的一个出现断路故障，请根据相关信息写出电表的示数及相对应的故障。
