传感器与检测技术考题及答案
传感器与检测技术考题及答案Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
5、热电偶所产生的热电热是由两种导体的接触电热和单一导体的温差电热组成。
2、电阻应变片式传感器按制造材料可分为① _金属_ 材料和②____半导体__体材料。
它们在受到外力作用时电阻发生变化，其中①的电阻变化主要是由 _电阻应变效应形成的，而②的电阻变化主要是由温度效应造成的。
半导体材料传感器的灵敏度较大。
5.磁电式传感器是利用导体和磁场发生相对运动而在导体两端产生感应电势的。
而霍尔式传感器为霍尔元件在磁场中有电磁效应（霍尔效应）而输出电势的。
霍尔式传感器可用来测量电流，磁场，位移，压力。
（6分）8.测量系统的静态特性指标通常用输入量与输出量的对应关系来表征（5分）简答题二、用镍铬-镍硅热电偶测量某低温箱温度，把热电偶直接与电位差计相连接。
在某时刻，从电位差计测得热电势为，此时电位差计所处的环境温度为15℃，试求该时刻温箱的温度是多少度（20分）2 简述热电偶的工作原理。
（6分）答：热电偶的测温原理基于物理的“热电效应”。
所谓热电效应，就是当不同材料的导体组成一个闭合回路时，若两个结点的温度不同，那么在回路中将会产生电动势的现象。
两点间的温差越大，产生的电动势就越大。
引入适当的测量电路测量电动势的大小，就可测得温度的大小。
3 以石英晶体为例简述压电效应产生的原理。
（6分）答：石英晶体在沿一定的方向受到外力的作用变形时，由于内部电极化现象同时在两个表面上产生符号相反的电荷，当外力去掉后，恢复到不带电的状态；而当作用力方向改变时，电荷的极性随着改变。
晶体受力所产生的电荷量与外力的大小成正比。
这种现象称为正压电效应。
反之，如对石英晶体施加一定变电场，晶体本身将产生机械变形，外电场撤离，变形也随之消失，称为逆压电效应。
石英晶体整个晶体是中性的，受外力作用而变形时，没有体积变形压电效应，但它具有良好的厚度变形和长度变形压电效应。
4 简述电阻应变片式传感器的工作原理（6分）答：电阻应变片的工作原理是基于电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。
1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性（10分）答：传感器的特性是指传感器所特有性质的总称。
而传感器的输入输出特性是其基本特性，一般把传感器作为二端网络研究时，输入输出特性是二端网络的外部特性，即输入量和输出量的对应关系。
由于输入量的状态（静态、动态）不同分静态特性和动态特性。
静态特性是指当输入量为常量或变化极慢时传感器输入-输出特性。
动态特性指当输入量随时间变化时传感器的输入-输出特性。
可以从时域和频域来研究动态特性2、简述霍尔电动势产生的原理。
（5分）答：一块半导体薄片置于磁感应强度为B 的磁场(磁场方向垂直于薄片)中，当有电流I 流过时，电子受到洛仑兹力作用而发生偏转。
结果在半导体的后端面上电子有所积累。
而前端面缺少电子，因此后端面带负电，前端面带正电，在前后端面形成电场，该电场产生的力阻止电子继续偏转当两力相平衡时，电子积累也平衡，这时在垂直于电流和磁场的方向上将产生电场，相应的电势称为霍尔电势U H 。
3、分析应变片式传感器在使用单臂电桥测量电路时由于温度变化而产生测量误差的过程。
（10分）答：在外界温度变化的条件下，由于敏感栅温度系数t α及栅丝与试件膨胀系数（s g ββ与）之差异性而产生虚假应变输出有时会产生与真实应变同数量级的误差。
二、寄生电容与电容传感器相关联影响传感器的灵敏度，它的变化为虚假信号影响传感器的精度。
试阐述消除和减小寄生电容影响的几种方法和原理。
（15分）三、在生产过程中测量金属板的厚度，非金属板材的镀层厚度时常用涡流传感器。
试简要叙述说明利用涡流传感器测量金属板厚度的工作原理及实现工艺。
（15）5、什么是传感器静态特性。
（4分）答：传感器的静态特性是指当输入量为常量或变化极慢时传感器输入—输出特性。
三、什么叫做热电动势、接触电动势和温差电动势说明势电偶测温原理及其工作定律的应用。
分析热电偶测温的误差因素，并说明减小误差的方法（10分）答：①热电动势：两种不同材料的导体（或半导体）A 、B 串接成一个闭合回路，并使两个结点处于不同的温度下，那么回路中就会存在热电势。
因而有电流产生相应的热电势称为温差电势或塞贝克电势，通称热电势。
②接触电动势：接触电势是由两种不同导体的自由电子，其密度不同而在接触处形成的热电势。
它的大小取决于两导体的性质及接触点的温度，而与导体的形状和尺寸无关。
③温差电动势：是在同一根导体中，由于两端温度不同而产生的一种电势。
④热电偶测温原理：热电偶的测温原理基于物理的“热电效应”。
所谓热电效应，就是当不同材料的导体组成一个闭合回路时，若两个结点的温度不同，那么在回路中将会产生电动势的现象。
两点间的温差越大，产生的电动势就越大。
引入适当的测量电路测量电动势的大小，就可测得温度的大小。
⑤热电偶三定律a中间导体定律热电偶测温时，若在回路中插入中间导体，只要中间导体两端的温度相同，则对热电偶回路总的热电势不产生影响。
在用热电偶测温时，连接导线及显示一起等均可看成中间导体。
b中间温度定律任何两种均匀材料组成的热电偶，热端为T，冷端为T时的热电势等于该热电偶热端为T冷端为T时的热电势与同一热电偶热端n为T，冷端为0T时热电势的代数和。
n应用：对热电偶冷端不为C00时，可用中间温度定律加以修正。
热电偶的长度不够时，可根据中间温度定律选用适当的补偿线路。
c 参考电极定律如果A 、B 两种导体（热电极）分别与第三种导体C （参考电极）组成的热电偶在结点温度为（T ，0T ）时分别为()0,T T E AC ，()0,T T E BC ，那么爱相同温度下，又A 、B 两热电极配对后的热电势为实用价值：可大大简化热电偶的选配工作。
在实际工作中，只要获得有关热电极与标准铂电极配对的热电势，那么由这两种热电极配对组成热电偶的热电势便可由上式求得，而不需逐个进行测定。
⑥误差因素：参考端温度受周围环境的影响措施：a C 00恒温法 b 计算修正法（冷端温度修正法）c 仪表机械零点调整法d 热电偶补偿法e 电桥补偿法f 冷端延长线法四、霍尔元件能够测量哪些物理参数霍尔元件的不等位电势的概念是什么温度补偿的方法有哪几种请详细推导分流法。
（10分） 答：霍尔组件可测量磁场、电流、位移、压力、振动、转速等。
霍尔组件的不等位电势是霍尔组件在额定控制电流作用下，在无外加磁场时，两输出电极之间的空载电势，可用输出的电压表示。
温度补偿方法：a 分流电阻法：适用于恒流源供给控制电流的情况。
b 电桥补偿法一、 简答题（30分，6分/题）1、 从传感器的静态特性和动态特性考虑，详述如何选用传感器。
答：考虑传感器的静态特性的主要指标，选用线性度大、迟滞小、重复性好、分辨力强、稳定性高、抗干扰稳定性高的传感器。
考虑动态特性，所选的传感器应能很好的追随输入量的快速变化，即具有很短的暂态响应时间或者应具有很宽的频率响应特性。
2、 直流电桥和交流电桥有何区别直流电桥的平衡条件是什么应变片式电阻传感器、自感式、互感式、涡流式、电容式、热电阻式传感器分别可采用哪种电桥作为测量电路答：根据电源不同分为直流和交流电桥。
直流电桥优点：高稳定度直流电源容易获得，电桥平衡电路简单，传感器至测量仪表的连接导线分布参数影响小。
但是后续要采用直流放大器，容易产生零点漂移，线路也较复杂。
交流电桥在这些方面都有改进。
直流电桥平衡条件：R 1/R 2=R 3/R 4 ，R 1R 4=R 2R 3。
3、 以自感式传感器为例说明差动式传感器可以提高灵敏度的原理。
解：000202l S W L μ= 差动式灵敏度:⎥⎥⎦⎤⎢⎢⎣⎡+⎪⎪⎭⎫ ⎝⎛∆+∆--=...1220000l l l l l L S 与单极式传感器灵敏度⎥⎥⎦⎤⎢⎢⎣⎡+⎪⎪⎭⎫ ⎝⎛∆+∆--=...120000l l l l l L S 比较 灵敏度提高一倍，非线性大大减少。
4、 传感器的定义和组成框图画出自动控制系统原理框图并指明传感器在系统中的位置和作用。
答：传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。
传感器处于研究对象与测试系统的接口位置，即检测与控制之首。
传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

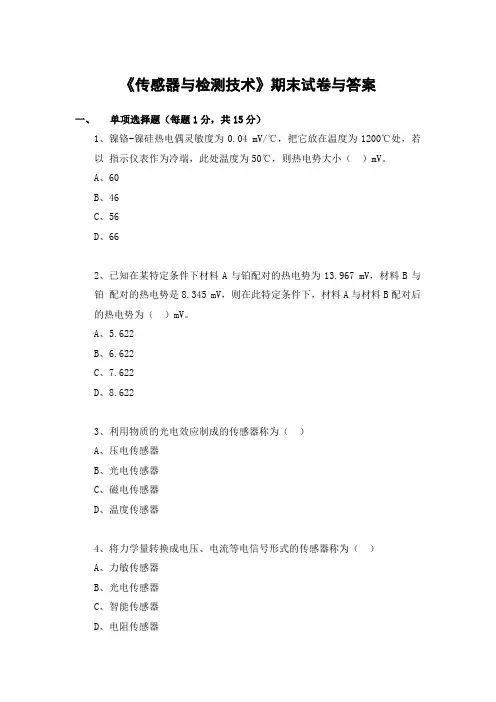

《传感器与检测技术》期末试卷与答案
《传感器与检测技术》期末试卷与答案一、单项选择题（每题1分，共15分）1、镍铬-镍硅热电偶灵敏度为0.04 mV/℃，把它放在温度为1200℃处，若以指示仪表作为冷端，此处温度为50℃，则热电势大小（）mV。
A、60B、46C、56D、662、已知在某特定条件下材料A与铂配对的热电势为13.967 mV，材料B与铂配对的热电势是8.345 mV，则在此特定条件下，材料A与材料B配对后的热电势为（）mV。
A、5.622B、6.622C、7.622D、8.6223、利用物质的光电效应制成的传感器称为（）A、压电传感器B、光电传感器C、磁电传感器D、温度传感器4、将力学量转换成电压、电流等电信号形式的传感器称为（）A、力敏传感器B、光电传感器C、智能传感器D、电阻传感器5、磁敏传感器中将被测物理量转换为电势的霍尔传感器是利用（）A、压电效应原理B、力学效应原理C、光电效应原理D、霍尔效应原理6、超声波传感器的声波频率（）A、低于16HzB、低于10kHzC、高于10kHzD、高于20kHz7、热电偶在温度测量中应用非常广泛，其工作原理是（）A、热电效应B、光电效应C、磁电效应D、热敏效应8、能够测量大气湿度的传感器称为（）A、温度传感器B、湿度传感器C、光电器件D、热敏元件9、为了检测我们生活环境周围的有害的气体的浓度，常采用（）A、湿度传感器B、温度传感器C、气敏传感器D、力敏传感器10. 以下属于无源型传感器是（）A、发电型B、热电偶C、气敏传感器D、电阻式传感器11. 光电传感器的基本原理是物质的（）A、压电效应B、光电效应C、磁电效应D、热电效应12. 传感器的输出对随时间变化的输入量的响应称为传感器的（）A、动态响应B、线性度C、重复性D、稳定性13. 压磁式传感器的原理是利用铁磁材料的（）A、压电效应B、压磁效应C、光电效应D、霍尔效应14. 超声波在以下介质中传播时强度会发生衰减，其中衰减最大的是（）A、半导体B、石油C、空气D、水15. 下列可实现非接触测量的温度传感器是（）A热膨胀式B、压力式C、热电偶D、比色高温计二、不定项选择题（每题2分，共10分）1．电阻应变片的线路温度补偿方法有（）。
传感器与检测技术考题及答案
传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
传感器与检测技术》试卷及答案(共五套)新
（试卷一）第一部分抉择题（共24分）一、单项抉择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．阻碍压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC汲取电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采纳限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Yn 应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f)第二部分非抉择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
《传感器与检测技术》试卷(共五套)
1
传感器与检测技术试卷及答案
题的空格内。错填或不填均无分。
13．对传感器进行动态
的主要目的是检测传感器的动态性能指标。
14．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过 的能力。
15．传感检测系统目前正迅速地由模拟式、数字式，向
方向发展。
16．已知某传感器的灵敏度为 K0，且灵敏度变化量为 △K 0，则该传感器的灵敏度误差计算公式
32．一热敏电阻在 0℃和 100℃时，电阻值分别为 200kΩ和 10kΩ 。试计算该热敏电阻在 20℃时 的电阻值。
33．求正弦信号 x(t )=x0sinω t 的自相关函数。 五 、应用题（本大题共 2 小题，每小题 8 分，共 16 分）
34．图示为电阻网络 D/A 转换电路。 （ 1）写出电流 i 与电压 V REF 的关系式。 （ 2）若 VREF=10V 输入信号 D3D 2D 1D0=1000 ， 试计算输出电压 V 0=？
为 rs=
。
17．为了测得比栅距 W 更小的位移量，光栅传感器要采用
技术。
18．在用带孔圆盘所做的光电扭矩测量仪中，利用孔的透光面积表示扭矩大小，透光面积减小，
则表明扭矩
。
19．电容式压力传感器是变
型的。
20．一个半导体应变片的灵敏系数为 180，半导体材料的弹性模量为
πL为
Pa-1 。
1.8× 105Mpa, 其中压阻系数
RC 吸收电路，其作用是 （）
串扰
D ．消除电火花干扰
9．在采用限定最大偏差法进行数字滤波时，若限定偏差
△Y ≤ 0.01，本次采样值为 0.315，上次
采样值为 0.301，则本次采样值 Y n 应选为（
传感器与检测技术期考试试卷及答案
传感器与自动检测技术一、填空题（每题3分）1.传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。
2.金属材料的应变效应是指金属材料在受到外力作用时, 产生机械变形, 导致其阻值发生变化的现象叫金属材料的应变效应。
3、半导体材料的压阻效应是半导体材料在受到应力作用后, 其电阻率发生明显变化, 这种现象称为压阻效应。
4.金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形, 从而导致材料的电阻发生变化。
5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主, 材料的电阻率相对变化为辅；而半导体材料则正好相反, 其应变效应以机械形变导致的电阻率的相对变化为主, 而机械形变为辅。
6.金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。
7、固体受到作用力后电阻率要发生变化, 这种现象称压阻效应。
8、应变式传感器是运用电阻应变片将应变转换为电阻变化的传感器。
9、应变式传感器是运用电阻应变片将应变转换为电阻变化的传感器。
10、应变式传感器是运用电阻应变片将应变转换为电阻变化的传感器, 传感器由在弹性元件上粘贴电阻敏感元件构成, 弹性元件用来感知应变, 电阻敏感元件用来将应变的转换为电阻的变化。
11.应变式传感器是运用电阻应变片将应变转换为电阻变化的传感器, 传感器由在弹性元件上粘贴电阻敏感元件构成, 弹性元件用来感知应变, 电阻敏感元件用来将应变的转换为电阻的变化。
12、应变式传感器是运用电阻应变片将应变转换为电阻变化的传感器, 传感器由在弹性元件上粘贴电阻敏感元件构成, 弹性元件用来感知应变, 电阻敏感元件用来将应变的转换为电阻的变化。
13.应变式传感器是运用电阻应变片将应变转换为电阻变化的传感器, 传感器由在弹性元件上粘贴电阻敏感元件构成, 弹性元件用来感知应变, 电阻敏感元件用来将应变的转换为电阻的变化。

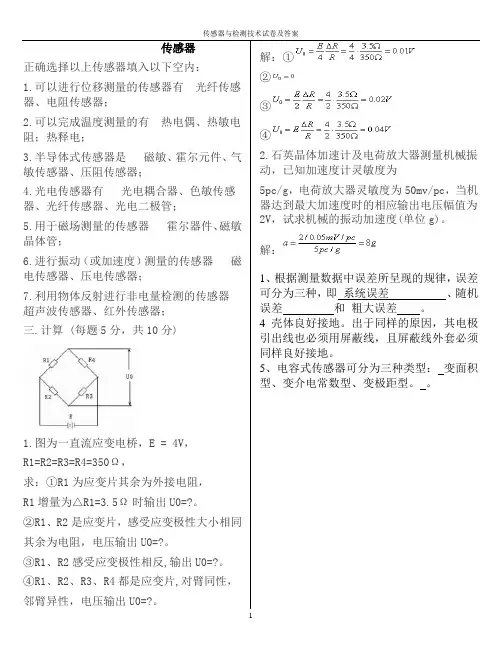

传感器与检测技术》试卷及答案(共五套)
正确选择以上传感器填入以下空内：
1.可以进行位移测量的传感器；热释电；
3.半导体式传感器是磁敏、霍尔元件、气敏传感器、压阻传感器；
4.光电传感器有光电耦合器、色敏传感器、光纤传感器、光电二极管；
5.用于磁场测量的传感器霍尔器件、磁敏晶体管；
解：
1、根据测量数据中误差所呈现的规律，误差可分为三种，即系统误差、随机误差和粗大误差。
4壳体良好接地。出于同样的原因，其电极引出线也必须用屏蔽线，且屏蔽线外套必须同样良好接地。
5、电容式传感器可分为三种类型：变面积型、变介电常数型、变极距型。。
6.进行振动（或加速度）测量的传感器磁电传感器、压电传感器；
7.利用物体反射进行非电量检测的传感器超声波传感器、红外传感器；
三.计算(每题5分，共10分)
1.图为一直流应变电桥，E = 4V，
R1=R2=R3=R4=350Ω，
求：①R1为应变片其余为外接电阻，
R1增量为△R1=3.5Ω时输出U0=?。
②R1、R2是应变片，感受应变极性大小相同
其余为电阻，电压输出U0=?。
③R1、R2感受应变极性相反,输出U0=?。
④R1、R2、R3、R4都是应变片,对臂同性，
邻臂异性，电压输出U0=?。
解：①
②
③
④
2.石英晶体加速计及电荷放大器测量机械振动，已知加速度计灵敏度为
5pc/g，电荷放大器灵敏度为50mv/pc，当机器达到最大加速度时的相应输出电压幅值为2V，试求机械的振动加速度(单位g)。
传感器与检测技术试卷与答案
1．属于传感器动态特性指标的是〔D〕A 重复性B 线性度C 灵敏度D 固有频率2误差分类，以下不属于的是〔B〕A 系统误差B 绝对误差C 随机误差 D粗大误差3、非线性度是表示校准〔B 〕的程度。
A、接近真值B、偏离拟合直线C、正反行程不重合D、重复性4、传感器的组成成分中，直接感受被侧物理量的是〔B 〕A、转换元件B、敏感元件C、转换电路D、放大电路5、传感器的灵敏度高，表示该传感器〔C〕A 工作频率宽B 线性范围宽C 单位输入量引起的输出量大D 允许输入量大6 以下不属于按传感器的工作原理进展分类的传感器是〔B〕A 应变式传感器B 化学型传感器C 压电式传感器 D热电式传感器7 传感器主要完成两个方面的功能：检测和〔D〕A 测量 B感知 C 信号调节 D 转换8 回程误差说明的是在〔C〕期间输出输入特性曲线不重合的程度A 屡次测量B 同次测量C 正反行程D 不同测量9、仪表的精度等级是用仪表的〔C〕来表示的。
A 相对误差B 绝对误差C 引用误差 D粗大误差二、判断1.在同一测量条件下，屡次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。
〔√〕2 系统误差可消除，则随机误差也可消除。
〔×〕3 对于具体的测量，精细度高的准确度不一定高，准确度高的精细度不一定高，所以准确度高的准确度不一定高〔×〕4 平均值就是真值。
〔×〕5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。
〔×〕6.线性度就是非线性误差.〔×〕7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.〔√〕8.传感器的被测量一定就是非电量〔×〕9.测量不确定度是随机误差与系统误差的综合。
〔√〕10传感器〔或测试仪表〕在第一次使用前和长时间使用后需要进展标定工作，是为了确定传感器静态特性指标和动态特性参数〔√〕二、简答题：〔50分〕1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。
传感器与检测技术试卷及答案
传感器与检测技术试卷及答案( ( ( (试卷一试卷一试卷一试卷一) ) ) )第一部分选择题(共 24 分)一、单项选择题(本大题共 12 小题，每小题 2 分，共 24 分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1 ．下列被测物理量适合于使用红外传感器进行测量的是( C )A．压力 B．力矩 C．温度 D．厚度2．属于传感器动态特性指标的是( D )A．重复性 B．线性度 C．灵敏度 D．固有频率3．按照工作原理分类，固体图象式传感器属于( A )A．光电式传感器 B．电容式传感器C．压电式传感器 D．磁电式传感器4．测量范围大的电容式位移传感器的类型为( D )A．变极板面积型 B．变极距型C．变介质型 D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小( C ) A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是( D )A．电缆的安装与固定方式 B．电缆的长度C．前置放大器的输出阻抗 D．前置放大器的输入阻抗7．固体半导体摄像元件 CCD 是一种( C )A． PN 结光电二极管电路 B． PNP 型晶体管集成电路C． MOS 型晶体管开关集成电路 D． NPN 型晶体管集成电路8．将电阻 R 和电容 C 串联后再并联到继电器或电源开关两端所构成的 RC 吸收电路，其作用是( D )A．抑制共模噪声 B．抑制差模噪声C．克服串扰 D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为 0.315，上次采样值为 0.301，则本次采样值 Yn 应选为 ( A )A． 0.301 B． 0.303 C． 0.308 D． 0.315 10．若模/数转换器输出二进制数的位数为 10，最大输入信号为 2.5V，则该转换器能分辨出的最小输入电压信号为( B )A． 1.22mV B． 2.44mV C． 3.66mV D． 4.88mV 11 ．周期信号的自相关函数必为( A )A．周期偶函数 B．非周期偶函数C．周期奇函数 D．非周期奇函数12．已知函数 x(t)的傅里叶变换为 X (f) ，则函数 y(t)=2x(3t)的傅里叶变换为( B ) 术。
传感器与检测技术试题及答案
传感器与检测技术试题一、填空：20分1,测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等;2分2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小;3、光电传感器的理论基础是光电效应;通常把光线照射到物体表面后产生的光电效应分为三类;第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应,这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应,这类元件有光电池、光电仪表;4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的,其表达式为EabT,To=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ⎰+-;在热电偶温度补偿中补偿导线法即冷端延长线法是在连接导线和热电偶之间,接入延长线,它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方,以减小冷端温度变化的影响;5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下,其内部产生机械压力,从而引起极化现象,这种现象称为正压电效应;相反,某些铁磁物质在外界磁场的作用下会产生机械变形,这种现象称为负压电效应;2分6. 变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量①增加②减小③不变2分7. 仪表的精度等级是用仪表的① 相对误差 ② 绝对误差 ③ 引用误差来表示的2分8. 电容传感器的输入被测量与输出被测量间的关系,除① 变面积型 ② 变极距型 ③ 变介电常数型外是线性的;2分9. 电位器传器的线性,假定电位器全长为Xmax, 其总电阻为Rmax,它的滑臂间的阻值可以用Rx = ① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax 来计算,其中电阻灵敏度Rr=① 2pb+h/At , ② 2pAt/b+h, ③ 2Ab+b/pt, ④ 2Atpb+h1、变面积式自感传感器,当衔铁移动使磁路中空气缝隙的面积增大时,铁心上线圈的电感量①增大,②减小,③不变;2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中,①变面积型,②变极距型,③变介电常数型是线性的关系;3、在变压器式传感器中,原方和副方互感M 的大小与原方线圈的匝数成①正比,②反比,③不成比例,与副方线圈的匝数成①正比,②反比,③不成比例,与回路中磁阻成①正比,②反比,③不成比例;4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信号调节转换电路组成;5、热电偶所产生的热电热是由两种导体的接触电热和单一导体的温差电热组成;2、电阻应变片式传感器按制造材料可分为① _金属_ 材料和②____半导体__体材料;它们在受到外力作用时电阻发生变化,其中①的电阻变化主要是由 _电阻应变效应 形成的,而②的电阻变化主要是由 温度效应造成的; 半导体 材料传感器的灵敏度较大;3、在变压器式传感器中,原方和副方互感M 的大小与 绕组匝数 成正比,与 穿过线圈的磁通_成正比,与磁回路中 磁阻成反比,而单个空气隙磁阻的大小可用公式 __ 表示;1.热电偶所产生的热电势是由两种导体的接触电势和单一导体的温差电势组成的,其表达式为E ab T,T o =T B A T T BA 0d )(N N ln )T T (e k 0σ-σ⎰+-;在热电偶温度补偿中,补偿导线法即冷端延长线法是在连接导线 和热电偶之间,接入延长线它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方,以减小冷端温度变化的影响;7分3.电位器或电阻传感器按特性不同,可分为线性电位器和非线性电位器;线性电位器的理想空载特性曲线具有严格的线性关系;假定电位器全长为Xmax,其总电阻为Rmax,它的滑臂间的阻值可以用Rx=max R maxX X ⋅来计算;假定加在电位器A 、B 之间的电压为Vmax,则输出电压为Vx=max V max X X ⋅;其电阻灵敏度R I =At)h b (2+ρ;电压灵敏度R U =At )h b (2I +ρ⋅;7分 5.磁电式传感器是利用导体和磁场发生相对运动而在导体两端 产生感应电势的;而霍尔式传感器为霍尔元件在磁场中有电磁效应霍尔效应而输出电势的;霍尔式传感器可用来测量电流,磁场,位移,压力;6分8.测量系统的静态特性指标通常用输入量与输出量的对应关系来表征5分1、变面积式自感传感器,当衔铁移动使磁路中空气缝隙的面积增大时,铁心上线圈的电感量①增大②减小③不变;2、平行极板电容传感器的输入被测量与输出电容值之间的关系中,①变面积型②变极距型③变介电常数型是线性的关系;3、在变压器式传感器中,原方和副方互感M 的大小与原方线圈的匝数成①正比②反比③不成比例简答题二、用镍铬-镍硅热电偶测量某低温箱温度,把热电偶直接与电位差计相连接;在某时刻,从电位差计测得热电势为,此时电位差计所处的环境温度为15℃,试求该时刻温箱的温度是多少度20分2 简述热电偶的工作原理;6分答：热电偶的测温原理基于物理的“热电效应”;所谓热电效应,就是当不同材料的导体组成一个闭合回路时,若两个结点的温度不同,那么在回路中将会产生电动势的现象;两点间的温差越大,产生的电动势就越大;引入适当的测量电路测量电动势的大小,就可测得温度的大小;3 以石英晶体为例简述压电效应产生的原理;6分答：石英晶体在沿一定的方向受到外力的作用变形时,由于内部电极化现象同时在两个表面上产生符号相反的电荷,当外力去掉后,恢复到不带电的状态；而当作用力方向改变时,电荷的极性随着改变;晶体受力所产生的电荷量与外力的大小成正比;这种现象称为正压电效应;反之,如对石英晶体施加一定变电场,晶体本身将产生机械变形,外电场撤离,变形也随之消失,称为逆压电效应;石英晶体整个晶体是中性的,受外力作用而变形时,没有体积变形压电效应,但它具有良好的厚度变形和长度变形压电效应;4 简述电阻应变片式传感器的工作原理6分答：电阻应变片的工作原理是基于电阻应变效应,即在导体产生机械变形时,它的电阻值相应发生变化;1、什么是传感器动态特性和静态特性,简述在什么频域条件下只研究静态特就能够满足通常的需要,而在什么频域条件下一般要研究传感器的动态特性10分答：传感器的特性是指传感器所特有性质的总称;而传感器的输入输出特性是其基本特性,一般把传感器作为二端网络研究时,输入输出特性是二端网络的外部特性,即输入量和输出量的对应关系;由于输入量的状态静态、动态不同分静态特性和动态特性;静态特性是指当输入量为常量或变化极慢时传感器输入-输出特性;动态特性指当输入量随时间变化时传感器的输入-输出特性;可以从时域和频域来研究动态特性2、简述霍尔电动势产生的原理;5分答：一块半导体薄片置于磁感应强度为B 的磁场磁场方向垂直于薄片中,当有电流I 流过时,电子受到洛仑兹力作用而发生偏转;结果在半导体的后端面上电子有所积累;而前端面缺少电子,因此后端面带负电,前端面带正电,在前后端面形成电场,该电场产生的力阻止电子继续偏转当两力相平衡时,电子积累也平衡,这时在垂直于电流和磁场的方向上将产生电场,相应的电势称为霍尔电势U H ;3、分析应变片式传感器在使用单臂电桥测量电路时由于温度变化而产生测量误差的过程;10分答：在外界温度变化的条件下,由于敏感栅温度系数t α及栅丝与试件膨胀系数s g ββ与之差异性而产生虚假应变输出有时会产生与真实应变同数量级的误差;二、寄生电容与电容传感器相关联影响传感器的灵敏度,它的变化为虚假信号影响传感器的精度;试阐述消除和减小寄生电容影响的几种方法和原理;15分三、在生产过程中测量金属板的厚度,非金属板材的镀层厚度时常用涡流传感器;试简要叙述说明利用涡流传感器测量金属板厚度的工作原理及实现工艺;151 光纤传感器的工作原理;4分答：光导纤维工作的基础是光的全内反射,当射入的光线的入射角大于纤维包层间的临界角时,就会在光纤的接口上产生全内反射,并在光纤内部以后的角度反复逐次反射,直至传递到另一端面;光纤传感器利用光导纤维,按其工作原理来分有功能型或称物性型、传感型与非功能型或称结构型、传光型两大类;功能型光纤传感器其光纤不仅作为光传播的的波导,而且具有测量的功能;非功能型光纤传感器其光纤只是作为传光的媒介,还需加上其他敏感元件才能组成传感器;5、什么是传感器静态特性;4分答：传感器的静态特性是指当输入量为常量或变化极慢时传感器输入—输出特性;三、什么叫做热电动势、接触电动势和温差电动势 说明势电偶测温原理及其工作定律的应用;分析热电偶测温的误差因素,并说明减小误差的方法10分答：①热电动势：两种不同材料的导体或半导体A 、B 串接成一个闭合回路,并使两个结点处于不同的温度下,那么回路中就会存在热电势;因而有电流产生相应的热电势称为温差电势或塞贝克电势,通称热电势;②接触电动势：接触电势是由两种不同导体的自由电子,其密度不同而在接触处形成的热电势;它的大小取决于两导体的性质及接触点的温度,而与导体的形状和尺寸无关;③温差电动势：是在同一根导体中,由于两端温度不同而产生的一种电势;④热电偶测温原理：热电偶的测温原理基于物理的“热电效应”;所谓热电效应,就是当不同材料的导体组成一个闭合回路时,若两个结点的温度不同,那么在回路中将会产生电动势的现象;两点间的温差越大,产生的电动势就越大;引入适当的测量电路测量电动势的大小,就可测得温度的大小;⑤热电偶三定律a 中间导体定律热电偶测温时,若在回路中插入中间导体,只要中间导体两端的温度相同,则对热电偶回路总的热电势不产生影响;在用热电偶测温时,连接导线及显示一起等均可看成中间导体;b 中间温度定律任何两种均匀材料组成的热电偶,热端为T,冷端为0T 时的热电势等于该热电偶热端为T 冷端为n T 时的热电势与同一热电偶热端为n T ,冷端为0T 时热电势的代数和;应用：对热电偶冷端不为C 00时,可用中间温度定律加以修正;热电偶的长度不够时,可根据中间温度定律选用适当的补偿线路;c 参考电极定律如果A 、B 两种导体热电极分别与第三种导体C 参考电极组成的热电偶在结点温度为T,0T 时分别为()0,T T E AC ,()0,T T E BC ,那么爱相同温度下,又A 、B 两热电极配对后的热电势为 ()()()000,,,T T E T T E T T E BC AC AB -=实用价值：可大大简化热电偶的选配工作;在实际工作中,只要获得有关热电极与标准铂电极配对的热电势,那么由这两种热电极配对组成热电偶的热电势便可由上式求得,而不需逐个进行测定;⑥误差因素：参考端温度受周围环境的影响措施：a C 00恒温法 b 计算修正法冷端温度修正法c 仪表机械零点调整法d 热电偶补偿法e 电桥补偿法f 冷端延长线法四、霍尔元件能够测量哪些物理参数霍尔元件的不等位电势的概念是什么温度补偿的方法有哪几种请详细推导分流法;10分答：霍尔组件可测量磁场、电流、位移、压力、振动、转速等;霍尔组件的不等位电势是霍尔组件在额定控制电流作用下,在无外加磁场时,两输出电极之间的空载电势,可用输出的电压表示;温度补偿方法：a 分流电阻法：适用于恒流源供给控制电流的情况;b 电桥补偿法五、论述CCD 的工作原理,如何用设计一台摄像机;6分答：CCD 是一种半导体器件,在N 型或P 型硅衬底上生长一层很薄的SiO2,再在SiO2薄层上依次序沉积金属电极,这种规则排列的MOS 电容数组再加上两端的输入及输出二极管就构成了CCD 芯片;CCD 可以把光信号转换成电脉冲信号;每一个脉冲只反映一个光敏元的受光情况,脉冲幅度的高低反映该光敏元受光的强弱,输出脉冲的顺序可以反映光敏元的位置,这就起到图像传感器的作用;一、简答题30分,6分/题1、 从传感器的静态特性和动态特性考虑,详述如何选用传感器;答：考虑传感器的静态特性的主要指标,选用线性度大、迟滞小、重复性好、分辨力强、稳定性高、抗干扰稳定性高的传感器;考虑动态特性,所选的传感器应能很好的追随输入量的快速变化,即具有很短的暂态响应时间或者应具有很宽的频率响应特性;2、 直流电桥和交流电桥有何区别直流电桥的平衡条件是什么应变片式电阻传感器、自感式、互感式、涡流式、电容式、热电阻式传感器分别可采用哪种电桥作为测量电路 答：根据电源不同分为直流和交流电桥;直流电桥优点：高稳定度直流电源容易获得,电桥平衡电路简单,传感器至测量仪表的连接导线分布参数影响小;但是后续要采用直流放大器,容易产生零点漂移,线路也较复杂;交流电桥在这些方面都有改进;直流电桥平衡条件：R 1/R 2=R 3/R 4 ,R 1R 4=R 2R 3;3、 以自感式传感器为例说明差动式传感器可以提高灵敏度的原理; 解：000202l S W L μ= ⎪⎪⎭⎫ ⎝⎛-∆+=-∆+=-=∆122)(2000002000200020l l l l S W l S W l l S W L L L μμμ 差动式灵敏度:⎥⎥⎦⎤⎢⎢⎣⎡+⎪⎪⎭⎫ ⎝⎛∆+∆--=...1220000l l l l l L S 与单极式传感器灵敏度⎥⎥⎦⎤⎢⎢⎣⎡+⎪⎪⎭⎫ ⎝⎛∆+∆--=...120000l l l l l L S 比较 灵敏度提高一倍,非线性大大减少;4、 光电池的工作原理,指出它应工作在电流源还是电压源状态;答：光电池是基于光生伏特效应制成的,是自发电式；是有源器件;它有较大面积的P 一N 结,当光照射在P 一N 结上时则在结的两端出现电动势;它应工作在电压源状态;5、 按照传感型功能型和传输型光纤传感器的特点应该选用哪种光纤单模/多模,为什么 答：功能型或称物性型、传感型光纤不仅作为光传播的波导而且具有测量的功能;它可以利用外界物理因素改变光纤中光的强度、相位、偏振态或波长,从而对外界因素进行测量和数据传输;可分为振幅调制型、相位调制型及偏振态调制型;多模单模皆可非功能型或称结构型、传光型 其光纤只是作为传光的媒介,还需加上其它敏感元件才能组成传感器;多模;6、 传感器的定义和组成框图 画出自动控制系统原理框图并指明传感器在系统中的位置和作用;答：传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成;传感器处于研究对象与测试系统的接口位置,即检测与控制之首;传感器是感知、获取与检测信息的窗口,一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号,其作用与地位特别重要;组成框图：自动控制系统原理框图：7、量,测量何种物理量各≥3种答：非接触式测量：a)热电式传感器：测量温度b)光纤传感器：测量光信号c)核辐射传感器：测量核辐射粒子接触式测量：a)电位器式压力传感器：测量压力b)应变片式电阻传感器：测量电阻值c)应变式扭矩传感器：测量扭矩8、光电效应可分为哪三种类型,简单说明传感器的原理并分别列出以之为基础的光电传感器;答：光电效应可分为：a)外光电效应：指在光的照射下,材料中的电子逸出表面的现象;光电管及光电倍增管均属这一类;它们的光电发射极,即光明极就是用具有这种特性的材料制造的;b)内光电效应：指在光的照射下,材料的电阻率发生改变的现象;光敏电阻即属此类;c)光生伏特效应：利用光势垒效应,光势垒效应指在光的照射下,物体内部产生一定方向的电势;光电池是基于光生伏特效应制成的,是自发电式有源器件;9、光导纤维导光的原理是什么按其传输模式分为哪两种类型传感型功能型和传输型光纤传感器按照其特点应该选用哪种光纤答：光导纤维工作的基础是光的全内反射,当射入的光线的入射角大于纤维包层间的临界角时,就会在光纤的接口上产生全内反射,并在光纤内部以后的角度反复逐次反射,直至传递到另一端面;按其传输模式可分为单模和多模两种;传感型功能型光纤传感器应该选用单模光纤,传输型光纤传感器应选用多模光纤; 10、传感器或测试仪表在第一次使用前和长时间使用后需要进行标定工作,请问标定的意义答：传感器的标定分为静态标定和动态标定两种;静态标定的目的是确定传感器静态特性指标,如线性度、灵敏度、滞后和重复性等;动态标定的目的是确定传感器的动态特性参数,如频率响应、时间常数、固有频率和阻尼比等;11、压电式传感器的前置放大器的作用是什么电压式与电荷式前置放大器各有何特点12、答：作用是将输出电压放大,并与输入电压或输入电流成正比;电压放大器将压电式传感器的高输出阻抗经放大器变换为低阻抗输出,并将微弱的电压信号进行适当放大,但其所接配的压电式传感器的电压灵敏度将随电缆分布电容及传感器自身电容的变化而变化,而且电缆的的更换得引起重新标定的麻烦;电荷放大器是一种具有深度电容负反馈的高增益运算放大器,其虽然允许使用很长的电缆,并且电容Ce变化不影响灵敏度,但它比电压放大器价格高,电路较复杂,调整也比较困难;13、什么是金属应变片的灵敏系数请解释它与金属丝灵敏系数的区别;答：应变片一般做成丝栅状,测量应变时,将应变片贴在试件表面上,试件的变形很容易传到应变片上;金属应变片的灵敏系数与金属丝灵敏系数是不同的;第一,零件的变形是通过剪力传到金属丝上的;第二,丝沿长度方向承受应变时,应变片弯角部分也承受应变,其截面积变大,则应变片直线部分电阻增加时,弯角部分的电阻值减少,也使变化的灵敏度下降;因此,应变片的灵敏系数比金属丝灵敏系数低;分析/证明题32分,8分/题1、 压电式传感器更适用于静态测量,此观点是否正确,分析原因;答不正确;其工作原理是基于压电材料的压电效应,具有使用频率宽,灵敏度高、信噪比高、结构简单、工作可靠、测量范围广等优点,因此在压力冲击和震动等动态参数测试中是主要的传感器品种,它可以把加速度、位移、压力、温度、湿度等许多非电量转换为电量;2、 固态图象传感器的分辨率由什么因素决定某海关欲采用固态图象传感器为核心的图象识别系统,但是安装适用后发现显示的图象清晰度和准确度不能令人满意,请从固态图象传感器的原理进行分析,从哪几方面考虑重新选型3、4、 为什么要对应变片式电阻传感器进行温度补偿,分析说明该类型传感器温度误差补偿方法;答：①在外界温度变化的条件下,由于敏感栅温度系数t α及栅丝与试件膨胀系数s g ββ与之差异性而产生虚假应变输出有时会产生与真实应变同数量级的误差;②方法：自补偿法 线路补偿法5、 系统的系统响应带宽与传感器的响应带宽无关,请问这种说法正确吗 试述理由; 答：不完全正确;6、 Pt100和Cu50各代表什么传感器 分析热电阻传感器测量电桥之三线、四线连接法的主要作用;7、分别代表铂电阻热电式传感器100Ω,铜电阻热电式传感器50Ω. 热电阻传感器测量电桥之三线、四线连接法的主要作用是消除在热电阻安装的地方与仪表相距远时,环境温度变化时其连接导线电阻也变化所造成的测量误差;8、 用镍铬-镍硅热电偶测量炉温,其仪表示值为600℃,而冷端温度t 0为65℃,则实际温度为665℃,对不对为什么应如何计算答：对;查表知镍铬-镍硅热电偶K=1,T=T z +KT n =600+1×65=6659、 自动控制系统的系统响应带宽与传感器的响应带宽有何关系如果选用传感器的动态特性达不到要求怎么办10、11、 制作霍尔元件应采用什么材料,为什么为何霍尔元件都比较薄,而且长宽比一般为2 ：1答：制作霍尔元件应采用半导体材料;如果磁场与薄片法线有α夹角,那么U H =k H IBcos α,霍尔元件越薄即d 越小,k H 就越大,所以一般霍尔元件都很薄;又因为实际测量中U H =k H IB/d×fl/b 当l/b=2时,fl/b=为最大值,这时U H 也可取到最大值,所以长宽比l/b 一般为2：112系统的系统响应带宽与传感器的响应带宽无关,请问这种说法正确吗 试述理由;答：不正确;传感器的响应带宽会限制系统的系统响应带宽;14温度对光电流影响不大,所以光电传感器在使用中不需要进行温度补偿,此观点正确否,为什么 答：不正确;因为半导体材料容易受温度影响,而其直接影响光电流的值,所以还需要温度补偿装置;15 智能传感器只是将被测信号数字化,意义不大,你同意此观点否 分析说明你的理由;答：不同意;智能传感器具有一定的人工智能,可使用电路代替一部分脑力劳动;和微机的结合使智能传感器不仅有视嗅味和听觉功能,还具有存储,思维和逻辑判断,数据处理,自适应能力等功能,从而使传感器技术提高到一个新水平;计算题四、下面是热电阻测量电路,试说明电路工作原理并计算5分1. 已知Rt 是Pt100铂电阻,且其测量温度为T=50℃,试计算出Rt 的值和Ra 的值10分 55.119]50)10802.5(5010940.31[100)Bt At 1(R Rt 27320=⨯⨯-+⨯⨯+=++=--2. 电路中已知R 1、R 2、R 3和E,试计算电桥的输出电压V AB ;5分其中R 1=10K Ω,R 2=5K Ω,R 3=10K Ω,E=5伏答：该热电阻测量温度电路由热敏电阻、测量电阻和显示电表组成;图中G 为指示电表,R 1、R 2、R 3为固定电阻,Ra 为零位调节电阻;热电阻都通过电阻分别为r 2、r 3、R g 的三个导线和电桥连接,r 2和r 3分别接在相邻的两臂,当温度变化时,只要它们的R g 分别接在指示电表和电源的回路中,其电阻变化也不会影响电桥的平衡状态,电桥在零位调整时,应使R 4=Ra+R t0为电阻在参考温度如0︒C 时的电阻值;三线连接法的缺点之一是可调电阻的接触电阻和电桥臂的电阻相连,可能导致电桥的零点不稳;三、分析、计算题：20分1、分析线性电位器式传感器由于测量线的线路中的负载电阻R L 带来的负载误差,并计算它与位移x 之间的关系；10分一、测得某检测装置的一组输入输出数据如下：试用最小二乘法拟合直线,求其线性度和灵敏度10分 解: b kx y += )(b kx y i i i +-=∆ 22)(i i i i i i x x n y x y x n k ∑-∑∑∑-∑= 222)()(i i i i i i i x x n y x x y x b ∑-∑∑∑-∑∑= 代入数据求得68.0=k 25.0=b∴25.068.0+=x y 238.01=∆ 35.02-=∆ 16.03-=∆11.04-=∆ 126.05-=∆ 194.06-=∆ %7535.0%100max±=±=⨯∆±=FS L y L γ 拟合直线灵敏度68.0=k ,线性度±7%二、如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路,图中R2=R3=R 是固定电阻,R1与R4是电阻应变片,工作时R1受拉,R4受压,ΔR=0,桥路处于平衡状态,当应变片受力。
传感器与检测技术考题及答案
传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分）2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
