评定表6.4.2-2 锚杆、拉杆评定

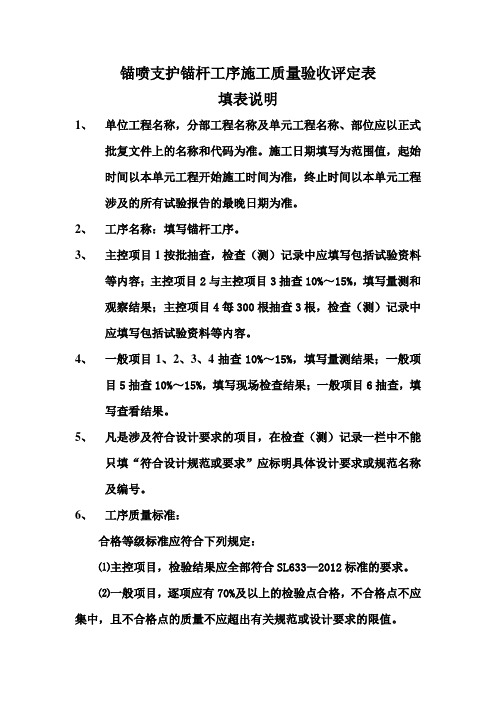

锚喷支护锚杆工序质量评定表填表说明
锚喷支护锚杆工序施工质量验收评定表
填表说明
1、单位工程名称，分部工程名称及单元工程名称、部位应以正式
批复文件上的名称和代码为准。
施工日期填写为范围值，起始时间以本单元工程开始施工时间为准，终止时间以本单元工程涉及的所有试验报告的最晚日期为准。
2、工序名称：填写锚杆工序。
3、主控项目1按批抽查，检查（测）记录中应填写包括试验资料
等内容；主控项目2与主控项目3抽查10%～15%，填写量测和观察结果；主控项目4每300根抽查3根，检查（测）记录中应填写包括试验资料等内容。
4、一般项目1、2、3、4抽查10%～15%，填写量测结果；一般项
目5抽查10%～15%，填写现场检查结果；一般项目6抽查，填写查看结果。
5、凡是涉及符合设计要求的项目，在检查（测）记录一栏中不能
只填“符合设计规范或要求”应标明具体设计要求或规范名称及编号。
6、工序质量标准：
合格等级标准应符合下列规定：
⑴主控项目，检验结果应全部符合SL633—2012标准的要求。
⑵一般项目，逐项应有70%及以上的检验点合格，不合格点不应集中，且不合格点的质量不应超出有关规范或设计要求的限值。
⑶各项报验资料应符合SL633—2012标准要求。
优良等级标准应符合下列规定：
⑴主控项目，检验结果应全部符合SL633—2012标准的要求。
⑵一般项目，逐项应有90%及以上的检验点合格，不合格点不应集中，且不合格点的质量不应超出有关规范或设计要求的限值。
⑶各项报验资料应符合SL633—2012标准要求。
锚杆拉拔力检测的标准
锚杆拉拔力检测的标准一、检测标准锚杆拉拔力检测是评估锚杆性能和质量的重要指标，其检测标准包括以下方面：1.锚杆材料：锚杆材料的强度和韧性是影响拉拔力的关键因素。
钢材的强度应符合设计要求，韧性应良好，以便在受力时保持稳定。
水泥砂浆的配合比应符合规范，以保证其固化后的强度和稳定性。
2.锚杆安装：锚杆安装过程中的钻孔质量、锚杆插入深度和水泥砂浆灌注质量都会影响其拉拔力。
钻孔质量应保证孔径、孔深和垂直度符合设计要求，锚杆插入深度应足够，水泥砂浆灌注应密实、无空隙。
3.锚杆拉拔力试验：通过试验设备按照规定的试验方法对锚杆进行拉拔力测试，以评估其性能。
试验设备应准确、可靠，试验方法应符合规范。
二、检测流程1.取样：从一批锚杆中随机选取具有代表性的样品进行检测。
取样数量应根据规范或设计要求确定。
2.准备试样：将选取的锚杆样品进行清理，确保无杂质和损伤。
然后按照规定的方法准备试样，如确定锚杆长度、安装附件等。
3.安装锚杆：将准备好的试样安装到试验设备中，确保锚杆与设备的连接牢固、稳定。
4.锚杆拉拔力测试：按照规定的试验方法和程序，对安装好的锚杆进行拉拔力测试。
测试过程中应记录每一步的数据，包括锚杆的变形、受力情况等。
5.数据处理及分析：将测试数据进行分析和处理，计算锚杆的拉拔力、变形等性能指标。
并将结果与设计要求进行对比，评估其性能和质量。
三、安全措施1.检测人员培训：进行锚杆拉拔力检测的人员应经过专业培训，熟悉检测标准和操作规程，具备相应的技能和知识。
2.安全操作规程：进行锚杆拉拔力检测时，应遵守安全操作规程，确保人员和设备的安全。
如穿戴防护服、使用安全工具、避免在危险的情况下操作等。
锚杆、锚索质量检验评定表
P3-12边坡锚固防护锚杆、锚索质量检验评定表所属建设项目：分项工程名称：分项工程编号：所属分部工程：所属单位工程：工程部位：填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。
2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。
3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；“分项工程名称”和“工程部位”须手写。
4、“实测值或实测偏差值”列：能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。
《公路工程质量检验评定标准》中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。
5、“平均值、代表值”列：能计算代表值的项目必须填写代表值，其它填写平均值。
6、“合格判定”列：（1）关键项目的合格率应不低于95%，否则该检查项目为不合格。
（2）一般项目的合格率应不低于80%，否则该检查项目为不合格。
（3）有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。
（4）采用《公路工程质量检验评定标准》附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。
7、边坡锚固防护外观质量应符合下列规定：（1）喷射混凝土应无突变、漏喷、脱落，空鼓、开裂的累计面积不得超过喷射面积的1.5%，且单个缺陷最大面积不大于0.02m2，开裂按裂缝长度乘以0.1m计算面积。
（2）锚索墩、框格梁、地梁、边梁、封锚等。
混凝土构件表面不应存在评定标准附录P所列限制缺陷。
（3）钢筋网、土工格栅及锚杆、锚索不得外露。
（4）框格梁不得与坡面脱空。
8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。
9、“质量保证资料”项：填写“真实、齐全”。
10、工程质量等级评定分为合格与不合格。
锚杆支护单元工程施工质量验收评定表
单 位 工 程 名 称
单元工程量
分 部 工 程 名 称
施工单位
单元工程名称、部位
施工日期
年 月 日～ 年 月 日
项次
工序名称
工序质量验收评定等级
1
2ห้องสมุดไป่ตู้
单元工程（或实体质量）效果检查
1
2
施工单位 自评意见
单元工程效果（或实体质量）检查符合要求，工序100%合格，其中优良占%，工序达到优良。
单元工程质量等级评定为：
（签字，加盖公章）
年 月 日
监理单位复核评定意见
经进行单元工程效果（或实体质量）检查，符合要求，工序100%合格，其中优良占%，工序达到优良。
单元工程质量等级评定为：
（签字，加盖公章）
年 月 日
锚喷支护施工质量验收评定表(2022版)
〔签字，加盖公章〕年月日
监理单位
复核评定意见
经复核，主控工程检验点100%合格，一般工程逐项检验点的合格率不低于，且不合格点不集中分布。
工序质量等级评定为：
〔签字，加盖公章〕年月日
3
喷层密实性
无滴水、个别点渗水
4
喷层厚度
符合设计和标准要求
一般工程
1
喷混凝
土配合比
满足标准要求
2
受喷面清理
符合设计及标准要求
3
喷层表
面整体性
个别处有微细裂缝
4
喷层养护
符合设计及标准要求
5
钢筋〔丝〕网格间距偏差
≤20mm
6
钢筋〔丝〕网安装
符合设计及标准要求
7
施工记录
齐全、准确、清楚
施工单位
自评意见
主控工程检验点100%合格，一般工程逐项检验点的合格率不低于，且不合格点不集中分布。
锚喷支护施工质量验收评定表
表
单位工程名称
工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日～年月日
工序
项次
检验工程
质量要求
检查〔测〕记录
合格数
合格率
锚杆
主
控
项
目
1
锚杆材质和胶结材料性能
符合设计要求
2ቤተ መጻሕፍቲ ባይዱ
孔深偏差
≤50mm
3
锚孔清理
孔内无岩粉、无积水
4
锚杆抗拔〔或无损检测〕
符合设计和标准要求
预应力锚
杆张拉力
符合设计和标准要求
一
般
项
锚杆质量检验评定表

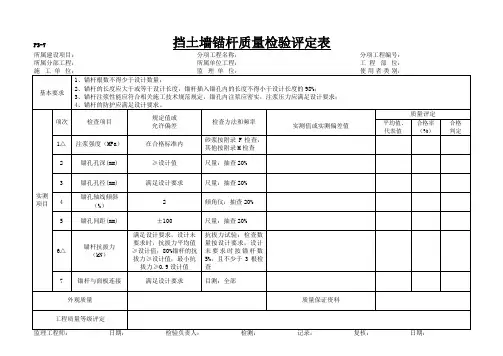

P3-7挡土墙锚杆质量检验评定表所属建设项目：分项工程名称：分项工程编号：所属分部工程：所属单位工程：工程部位：填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。
2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。
3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；“分项工程名称”和“工程部位”须手写。
4、“实测值或实测偏差值”列：能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。
《公路工程质量检验评定标准》中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。
5、“平均值、代表值”列：能计算代表值的项目必须填写代表值，其它填写平均值。
6、“合格判定”列：（1）关键项目的合格率应不低于95%，否则该检查项目为不合格。
（2）一般项目的合格率应不低于80%，否则该检查项目为不合格。
（3）有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。
（4）采用《公路工程质量检验评定标准》附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。
7、锚杆、锚定板和加筋挡土墙外观质量应符合下列规定：（1）混凝土表面不应存在评定标准附录P所列限制缺陷。
（2）锚头不得外露，封锚混凝土或砂浆应无裂缝、疏松。
（3）墙体不得出现外鼓变形。
（4）泄水孔应无反坡、堵塞。
8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。
9、“质量保证资料”项：填写“真实、齐全”。
10、工程质量等级评定分为合格与不合格。
分项工程质量检验评定表(锚杆、索)
拔力≥0.9设计值
7△
张拉力(MPa)
满足设计要求
8
张拉伸长率（%）
满足设计要求：设计 未要求时±6
9
断丝、滑丝数
每束1根，且每断面不 超过钢丝总数的1%
外观质量
质量保证资料
真实、准确、齐全、完整
工程质量等级评定
合格
检
验
ห้องสมุดไป่ตู้
检测:
记录:
复核:
年
分项工程质量检验评定表(锚杆、索)
分 项
工程部位：
所属分部工程名称：
所属 单位
基本 要求
见JTG F80/1—2017《公路工程质量检验评定标准》表6.6.2-1
施工 单
项 次
检查项目
规定值或 允许偏差
实测值或实测偏差值 123456789
1△
注浆强度(MPa)
在合格标准内
所属建设项目（合同段）： 监理单位：
质量评定
10
平均值、代 表值
合格率 (%)
合格判定
2
锚孔深度(㎜)
≥设计值
3
锚孔孔径(㎜)
满足设计要求
4 锚孔轴线倾斜（%）
实
测 项
5
锚孔位置 设置框格梁
（mm）
其他
2 ±50 ±100
目
满足设计要求。设计未
要求时，抗拔力平均值
6△ 锚杆、锚索抗拔力(kN) ≥设计值；80%锚杆的抗
拔力≥设计值；最小抗
超前锚杆质量检验评定表
分项工程质量检验评定表隧评 -15 表
分项工程名称：超前锚杆所属分部工程名称：所属建设项目：
工程部位（桩号）：施工单位：监理单位：
基本1、锚杆材质、规格等应符合设计和规范要求。
2、超前锚杆与隧道轴线外插角宜为5°~10°，长度应大于循环进尺，宜为3~5m。
3、超前锚杆与钢架支撑配合使用时，应要求从钢架腹部穿过，尾端与钢架焊接。
4、锚杆插入孔内的长度不得短于设计长度的95%。
5、锚杆搭接长度应不小于 1m。
项规定值或实测值或实测偏差值质量评定
检验项目
次允许偏差平均值、合格率
12345678910权值得分
代表值（ %）
实
1长度（ m）不小于设计2
测
2孔位（ mm）± 502
项
目
3钻孔深度（ mm）± 502
4孔径（ mm）符合设计要求2合计8外观鉴定减分
监理意见
质量保证资料减分
工程质量等级评定评分：质量等级：
检验负责人：检测：记录：复核：年月日。
锚杆工程质量验收标准
年
月
日
得分：
本次验收范围：
3 4 5 6 7 8 9 10 得分
项目
巷道中心 巷道净宽 巷道净高 锚杆排拒
10 10 5 右 左 10 10 10 10 10 10
帮锚杆间排距 帮锚杆间排距允许偏差100mm，一处超过规定扣0.5分，检查10处。 5 使用扭距扳手检查，扭距不小于130N*M，锚杆托盘一处不贴岩壁扣1 分，锚杆螺帽一处没有拧紧（扭距小于130N*M）扣1分，检查锚杆数 至少10根。或用套管扳手扳动超过1圈的1处扣1分 按照本巷道的工程质量标准执行，一处不合格扣1分，扭斜距不大于 100mm，此项查10项。 金属网搭接长度50~100mm，局部搭接长度小于50mm，使用铁丝扎 接，一处不合格扣1分，至少检查10处。 锚杆拉拔达到30Mpa，有一根锚杆被拉出扣5分，至少拉拔5根锚杆。 锚杆与巷道轮廓线夹角>75度，一根锚杆角度小于75度扣1分，至少 检查10根锚杆。 30~50mm，一根锚杆不符合要求扣1分，至少检查10根锚杆
6
锚杆安装
7 8 9 10 11
梁安装质量 锚网质量 锚固力 锚杆角度 锚杆外露
说明：检查该巷道前，请先将井下该巷道的工程质量标准在该表背面注明每一项的尺寸、数量及允许偏差，然后再拉工程质量数据。成巷 段检查每次检查不低于10排。该项不检查该项分扣完。每次检查人员请带好尺子、小线。
煤巷锚杆支护巷道井下工程质量检查打分表
施工单位： 开பைடு நூலகம்区验收人员： 序 号
1 2 3 4 5
巷道名称： 施工单位参检人员： 标准 分 根据巷道的中心要求，允许误差±50；一处不合格扣1分，此项检查 10 检查及评分标准
10处。 0~100mm，底宽有一处达不到设计要求扣1分，此项检查10处。 0~200mm，中高有一处达不到设计高度扣1分，此项检查10处。 排拒允许偏差100mm，一处超过规定扣0.5分，至少检查10处。 1 2
锚杆支护评定表
工程质量等级评定
评分：100质量等级：合格
检验负责人：检测：记录：复核：年月日
分项工程质量检验评定表
施工单位：中铁七局集团第三工程有限公司合同号：MWTJ-03
监理单位：湖北高路公路工程监理咨询有限公司编号：ZP-002-□□□-□□□□-□□□
桩号及部位
天井山隧道YK16+370～YK16+310
分项工程名称
YK16+370～YK16+310锚杆支护
所属分部工程
洞身衬砌
基本要求
锚杆材质、类型、质量、规格、数量和性能符合设计及规范要求；锚杆孔内灌浆饱满，锚杆垂直于开挖轮廓线处设。
实测项目
项次
检查项目
规定值或允许偏差
实测值或实测偏差
质量评定
1
2
3
4
5
6
7
8
9
10
平均值、代表值
合格率（%）
权值
得分
1
锚杆数量（根）
不少于设计
99
100
3
100
2
锚杆拔力（KN）
≥100
115
100
2
100
3
孔位（mm）
±50
见ZJ-236
100
2
100
4
钻孔深度（mm）
±50
见ZJ-236
100
2
100
5
孔径（mm）
≥42
见ZJ-236
100
2
100
6
锚杆垫板
与岩面紧贴
紧贴岩面
100
1
100
合计
12
100
