贴片机结构及原理分析
YAMAHA贴片机操作教程
YAMAHA贴片机操作教程
第一节：贴片机的基本原理
贴片机是电子制造中常用的自动插件设备，用于将电子元器件精确地安装在印刷电路板上。
贴片机的组成部分：
1.供料系统：负责将元器件供给到贴片机的作业区；
2.视觉定位系统：用图像采集和处理技术，准确地确定元器件和PCB的位置；
3.移动部分：控制贴片头在x、y、z方向上的移动，实现元器件稳定的贴片操作；
4.贴片头：将元器件安装在PCB上的部件；
5.控制系统：负责整个设备的控制和管理。
第二节：贴片机的操作步骤
1.准备工作
a.检查并确认贴片机的状态，确保设备正常；
b.准备好需要安装的元器件和PCB板。
2.设置工作参数
a.开启贴片机，并进入系统设置界面；
b.根据需要设置工作参数，如贴片速度、吸嘴尺寸、吸嘴压力等。 3.调试校准
a.运行自动校准程序，让贴片机自动检测和调整各个部件的位置和运动范围，以保证贴片的准确性；
b.根据实际需要进行手动调整和校准，以进一步提高贴片的精度。
4.载入元器件库
a.将元器件库文件导入贴片机系统；
b.按照元件库中的信息，设置相应的元件参数，如类型、尺寸、引脚数等。
5.载入工程文件
a.将需要贴片的PCB文件导入贴片机系统；
b.根据实际需要设置PCB文件的参数，如尺寸、引脚数、层数等。
6.设置吸嘴和供料
a.根据元器件的尺寸和类型，选择适当的吸嘴，并将其安装到贴片机上；
b.调整供料系统，确保元器件正常供给到贴片机的作业区。
7.开始贴片
a.执行自动贴片程序，让贴片机按照设定的参数和顺序进行贴片；
b.观察贴片过程中的各项指标，如贴位精度、吸嘴压力等。
8.检查贴片质量 a.完成贴片后，对贴片质量进行检查，确保元器件的位置、方向和焊接状况等符合要求；
b.如发现问题，及时进行调整和修复。
9.结束操作
a.关闭贴片机及相关设备，并清理工作区域；
b.根据需要保存相关的工程文件和数据。
第三节：贴片机操作的注意事项

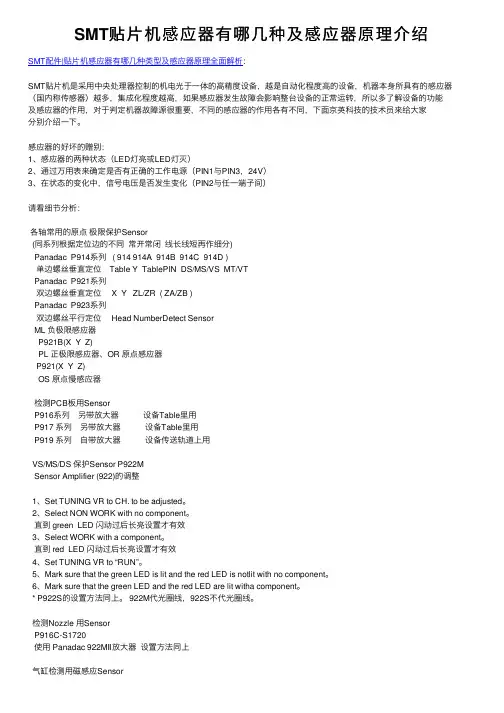

SMT贴片机感应器有哪几种及感应器原理介绍
SMT贴⽚机感应器有哪⼏种及感应器原理介绍
SMT配件|贴⽚机感应器有哪⼏种类型及感应器原理全⾯解析：
SMT贴⽚机是采⽤中央处理器控制的机电光于⼀体的⾼精度设备，越是⾃动化程度⾼的设备，机器本⾝所具有的感应器
（国内称传感器）越多，集成化程度越⾼，如果感应器发⽣故障会影响整台设备的正常运转，所以多了解设备的功能
及感应器的作⽤，对于判定机器故障源很重要，不同的感应器的作⽤各有不同，下⾯京英科技的技术员来给⼤家
分别介绍⼀下。
感应器的好坏的赠别：1、感应器的两种状态（LED灯亮或LED灯灭）
2、通过万⽤表来确定是否有正确的⼯作电源（PIN1与PIN3，24V）
3、在状态的变化中，信号电压是否发⽣变化（PIN2与任⼀端⼦间）
请看细节分析：
各轴常⽤的原点 极限保护Sensor
(同系列根据定位边的不同 常开常闭 线长线短再作细分)
Panadac P914系列 ( 914 914A 914B 914C 914D )
单边螺丝垂直定位 Table Y TablePIN DS/MS/VS MT/VT
Panadac P921系列
双边螺丝垂直定位 X Y ZL/ZR ( ZA/ZB )
Panadac P923系列
双边螺丝平⾏定位 Head NumberDetect Sensor
ML 负极限感应器
P921B(X Y Z)
PL 正极限感应器、OR 原点感应器
P921(X Y Z)
OS 原点慢感应器
检测PCB板⽤Sensor
P916系列 另带放⼤器 设备Table⾥⽤
P917 系列 另带放⼤器 设备Table⾥⽤
P919 系列 ⾃带放⼤器 设备传送轨道上⽤
VS/MS/DS 保护Sensor P922M
Sensor Amplifier (922)的调整
1、Set TUNING VR to CH. to be adjusted。
2、Select NON WORK with no component。
贴片机的工作原理
贴片机的工作原理
贴片机是一种用于表面贴装（Surface Mount Technology，SMT）制程的自动化设备，主要用于在电路板上精确地安装各种电子元件，如芯片、电容、电阻等。
贴片机的工作原理是通过一系列的自动化步骤来实现元件的快速、准确的贴装。以下是贴片机的工作流程：
1. 供料：首先将所需的电子元件装载到供料器中。供料器可以分为卷料供料器和盘料供料器两种类型。卷料供料器将元件以卷带形式供给，而盘料供料器则将元件放在盘中供给。
2. 图像识别：接下来，贴片机会使用一或多个视觉系统来扫描并识别电路板上的元件位置和方向。这些视觉系统通常包括高分辨率摄像头、图像处理软件和图像识别算法。
3. 贴附：一旦图像识别完成，贴片机会使用吸嘴将元件从供料器中抓取，并在预定位置上方的吸嘴上粘附。吸嘴通常具有可调节的真空吸附能力，以确保正确地捕捉元件。
4. 定位：在被吸取的元件进入吸嘴上时，贴片机会将其移动到准确的位置，并根据预先设置的坐标和精度要求将其放置在电路板上。贴片机通常具有多轴运动系统，可以在三个或更多轴上精确移动。
5. 焊接：完成元件放置后，电路板将通过传送带或其他装置移交给焊接设备进行焊接。焊接方式可以是传统的浸泡式焊接（波峰焊接）或表面贴装焊接（炉顶式焊接或热风焊接）。
整个过程中，贴片机通常由一个控制系统控制，该系统可根据预先设定的程序和参数来协调供料、视觉识别、精确定位和吸附动作。这些参数包括元件尺寸、电路板布局、焊接要求等。
通过贴片机的高速和精确性，能够大大提高电子元件的贴装效率和质量，减少人工操作的错误和劳动强度。

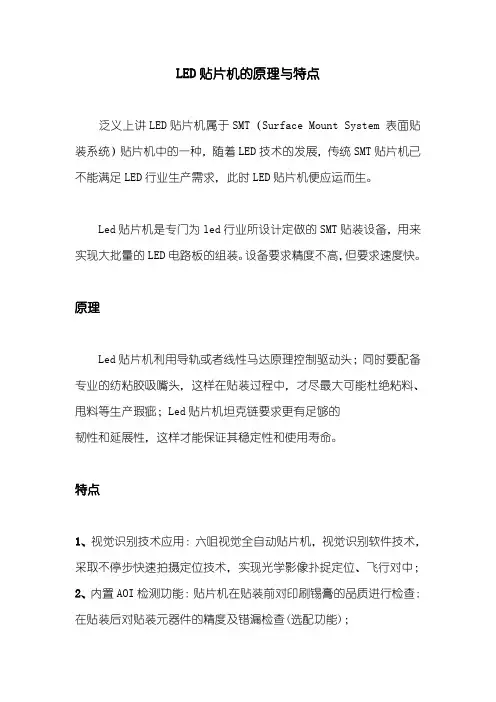

LED贴片机的原理与特点
LED贴片机的原理与特点
泛义上讲LED贴片机属于SMT（SurfaceMountSystem表面贴
装系统）贴片机中的一种，随着LED技术的发展，传统SMT贴片机已
不能满足LED行业生产需求，此时LED贴片机便应运而生。
Led贴片机是专门为led行业所设计定做的SMT贴装设备，用来
实现大批量的LED电路板的组装。设备要求精度不高，但要求速度快。
原理
Led贴片机利用导轨或者线性马达原理控制驱动头；同时要配备
专业的纺粘胶吸嘴头，这样在贴装过程中，才尽最大可能杜绝粘料、
甩料等生产瑕疵；Led贴片机坦克链要求更有足够的
韧性和延展性，这样才能保证其稳定性和使用寿命。
特点
1、视觉识别技术应用：六咀视觉全自动贴片机，视觉识别软件技术，
采取不停步快速拍摄定位技术，实现光学影像扑捉定位、飞行对中；
2、内置AOI检测功能：贴片机在贴装前对印刷锡膏的品质进行检查;
在贴装后对贴装元器件的精度及错漏检查(选配功能)；3、采用柔性上顶下压，前后顶紧方法，挟持PCB，保证PCB挟紧后
不变形；
4、装备两套高分辨率的影像系统，分别对PCB板，CHIP及IC进行
定位；
5、可贴装0402-40mmIC组件，最佳可实现15000CPH贴片速度；
6、双边送料器座：双边最多可放80个8mm送料器；
7、可贴装多种元器件：各种电阻、电容、IC、BGA、QFP、CFP、&μ
BGA；
8、电机使用轻量化设计概念，可大幅减少机器运动部分重量，由此
而使机器运作时消耗的功率也大幅降低到只有普通贴片机的1/4消
耗，耗电可达普通贴片机1/4以下；
9、磁悬浮直线电机驱动的应用，改进了原有伺服旋转式电机丝杆镙
母存在速度低、噪音大的缺点。直线电机应用的是磁悬浮技术，运动
时无摩擦，无阻力，速度高，使用寿命长。
注：LED贴片机对贴装精度要求不高，但要求速度较快。目前国内针
对LED的专业贴片机，有几家在做，根据速度不同可分为4头、6头、
8头设备。LED贴片机主流应用应该是可贴装大面
贴片机飞达工作原理
贴片机飞达工作原理
贴片机飞达是一种新型的自动化封装设备，它可以自动地对电路板上的元件进行各种拆卸、定位和贴装作业。它具有速度快、效率高、使用方便的优点，被广泛应用于电子制造行业的设备装配领域，为制造行业带来了巨大的节省，提高了高精度、高效率的产品质量。
贴片机飞达的工作原理是利用光学技术和电子计算机控制原理，使用光学聚焦装置实现对元件的准确定位。元件的定位是通过一一组转动和移动的传输机构（又称机械抓手）实现的，元件拉出器将机械手上的夹具组件拉出来，而机械手的移动由控制模块完成。
贴片机飞达的光学聚焦装置由高性能的摄像头，光源和图像处理器组成，它在设定的视场中不断采集图像，通过图像处理器检测元件的位置，从而实现元件的自动定位。如果位置偏离设定值，则贴片机会发出报警信号，系统会停止运行，以避免错误的贴装现象发生。
此外，贴片机飞达还可以实现自动贴装，也就是采用“驱动+振动”的方法，将元件贴装到电路板上。驱动部分是由贴片机上的一台驱动机构实现，它可以使元件移动到贴装位置，当它到达目标位置时，振动机构会发出低频声波，使元件贴装到电路板上。
贴片机飞达在贴装过程中，还可以实现自动粘合剂喷射，即在贴装过程中，由机械手对粘合剂进行喷射，以保证安全可靠的贴装。
总的来说，贴片机飞达是一种先进的自动封装设备，它不仅具有高效率、高精度的特点，而且可以实现多种功能，能有效的提高制造行业的生产效率，为电子制造行业提供了很大的帮助。
CP45fv结构与原理教案
电子与信息工程学院 SMT设备应用1 课程教案
2013-4-1 1 教学单元：CP45贴片机结构与原理
授课班级：09电子工艺 教学地点： 教学楼北507
一、教学目标：
1. 了解CP45贴片机基本结构
2. 掌握CP45贴片机工作过程
3. 掌握主要结构工作原理
二、教学重点：
1了解CP45贴片机基本结构
2 掌握主要结构工作原理
三、教学内容：
1.贴片机基本部件简单介绍：吸嘴、PCB、元件、相机、喂料器、贴装头、导轨。
CP-45FV贴装能力：
1005Chip ~ 42~17mm
PCB板子尺寸范围：（过大或太小的板子贴不了。小板还可以用拼板解决，如MP3.大板没办法。）
1. Size
: X :50~460mm Y:30~400mm（X方向定位贴装X范围，Y方向用于导轨调宽依据。）
2. Thickness（夹板依据。阐述夹板过程：支撑台上升顶板＋边缘夹紧。支撑台上升高度由板厚决定。）
: 0.38~4.0
电子与信息工程学院 SMT设备应用1 课程教案
2013-4-1 2 3.Mount Speed(by Part)贴装速度
1. Chip : 0.197sec /(1608) 片式元件1608
2. QFP : 0.75Sec / Flying Vision
1.6Sec / Stage Vision
3. Connector : 0.5Sec / Flying Vision 连接器用飞行相机照像时。
1.6Sec / Stage Vision 连接器用固定相机照像时。
部件名称：
1. 六个头（即连接吸嘴的六根杆）
2. 相机（飞行相机和移动相机）
这个相机共有六个，没个吸嘴杆下面有一个，六根杆就六个相机。原理如图：相机是水平位置放置，镜头方向是对着面向机器的人。吸嘴吸取元件后，有一面镜子运动到45度角，把元件底部信息反射到镜头中。然后图像处理。（此处可以结合展开：吸取元件—检测元件（尺电子与信息工程学院 SMT设备应用1 课程教案
smt贴片机工作原理
smt贴片机工作原理
贴片机是一种自动化设备，用于在电子产品制造过程中将SMT（表面贴装技术）元器件精确地贴装到PCB（印刷电路板）上。其工作原理如下：
1. 材料准备：首先，需要准备SMT元器件和PCB，这些元器件通常以卷带、盘或托盘的形式供应。PCB则通过传输系统输送到贴片机工作区域。
2. 自动进料：贴片机通过传送带将元器件自动送入工作区域。通常，这个过程包括将元器件从卷带或盘上剪切下来，并对其进行定位和校准，以确保其正确放置。
3. 识别和定位：在将元器件投入到PCB上之前，贴片机会使用视觉系统或其他传感器来识别元器件的位置和方向。这些系统能够准确地检测元器件的位置和角度，并将其与PCB上的精确位置进行对齐。
4. 贴装操作：一旦元器件的位置和方向被准确定位，贴片机便会采取适当的方法将其粘贴到PCB上。这个过程可能涉及到采用真空吸盘将元器件抓取，再通过设备上的喷射嘴或其他机械装置精确地放置到相应的PCB位置上。
5. 焊接：一旦元器件被正确贴装到PCB上，接下来就是进行焊接过程，以确保元器件和PCB之间的电气连接。这个过程可能包括热风或电熔的焊接技术，具体方法取决于元器件的类型和料号。
6. 检验和修复：完成焊接后，PCB会经过各种检查和测试设备来确保元器件的贴装质量。如果检测到任何错误或缺陷，可以在此阶段进行修复或重新贴装。
通过这样的自动化工作流程，贴片机能够高效地实现大规模的SMT元器件贴装，大大提高了电子产品制造的生产效率和贴装质量。
贴片机的原理及其种类
贴片机的原理
拱架型贴片机(Gantry)
元件送料器、基板(PCB)是固定的，贴片头(安装多个真空吸料嘴)在送料器与基板之间来回移动，将元件从送料器取出，经过对元件位置与方向的调整，然后贴放于基板上。由于贴片头是安装于拱架型的X/Y坐标移动横梁上，所以得名。
拱架型贴片机对元件位置与方向的调整方法：
1)、机械对中调整位置、吸嘴旋转调整方向，这种方法能达到的精度有限，较晚的机型已再不采用。
2)、激光识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，这种方法可实现飞行过程中的识别，但不能用于球栅列陈元件BGA。
3)、相机识别、X/Y坐标系统调整位置、吸嘴旋转调整方向，一般相机固定，贴片头飞行划过相机上空，进行成像识别，比激光识别耽误一点时间，但可识别任何元件，也有实现飞行过程中的识别的相机识别系统，机械结构方面有其它牺牲。
这种形式由于贴片头来回移动的距离长，所以速度受到限制。现在一般采用多个真空吸料嘴同时取料(多达上十个)和采用双梁系统来提高速度，即一个梁上的贴片头在取料的同时，另一个梁上的贴片头贴放元件，速度几乎比单梁系统快一倍。但是实际应用中，同时
取料的条件较难达到，而且不同类型的元件需要换用不同的真空吸料嘴，换吸料嘴有时间上的延误。
这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。适于中小批量生产，也可多台机组合用于大批量生产。引
转塔型拱架型贴片机(Turret)
元件送料器放于一个单坐标移动的料车上，基板(PCB)放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动
到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置(与取料位置成180度)，在转动过程中经过对元件位置与方向的调整，将元件贴
放于基板上。
对元件位置与方向的调整方法：
1)、机械对中调整位置、吸嘴旋转调整方向，这种方法能达到的精度有限，较晚的机型已再不采用。
自动贴片机工作原理
自动贴片机工作原理
自动贴片机是一种广泛应用于电子制造业的设备，它的工作原理主要包括供料、定位、贴附和检测四个步骤。在整个工作过程中，自动贴片机需要依靠精密的机械结构和精准的控制系统，确保贴片的准确性和稳定性。
首先，自动贴片机的工作原理之一是供料。在工作开始之前，需要将元件供料到贴片机的工作区域。这一步骤通常由供料器完成，供料器会将元件从元件库中取出，并通过输送带或者其他方式将元件送到贴片机的工作位置。在这个过程中，需要保证元件的供料速度和准确度，以确保后续的工作顺利进行。
接下来是定位。一旦元件被送到了工作区域，自动贴片机需要将元件准确地定位到PCB（Printed Circuit Board）的指定位置上。这一步骤通常由视觉识别系统完成，视觉识别系统会通过摄像头拍摄元件和PCB的图像，然后通过图像处理算法计算出元件的位置和姿态，最终控制贴片头将元件准确地放置到PCB上。
随后是贴附。在元件被准确定位到PCB上之后，自动贴片机会通过贴片头将元件粘贴到PCB上。贴片头通常包括真空吸取装置和贴附装置，真空吸取装置会将元件吸取到贴片头上，然后贴附装置会将元件粘贴到PCB上。在这一步骤中，需要保证贴片头的动作准确、稳定，以确保元件的贴附质量。
最后是检测。一旦元件被贴附到PCB上，自动贴片机需要进行检测，以确保贴片质量符合要求。检测通常包括视觉检测和电气检测两种方式。视觉检测会通过摄像头拍摄贴片后的图像，然后通过图像处理算法检测贴片的位置、姿态和质量；电气检测则是通过测试仪器对贴片后的元件进行电气特性测试，以确保元件的电气性能符合要求。
综上所述，自动贴片机的工作原理主要包括供料、定位、贴附和检测四个步骤。通过精密的机械结构和精准的控制系统，自动贴片机能够实现对元件的高速、高精度贴片，广泛应用于电子制造业中。
SMT 工作原理
2012-01-13 11:19
SMT贴片机工作原理介绍
表面贴装技术(Surface mountingTechnology，简称SMT)由于其组装密度高及良好的自动化生产性而得到高速发展并在电路组装生产中被广泛应用。SMT是第四代电子装联技术，其优点是元器件安装密度高，易于实现自动化和提高生产效率，降低成本。SMT生产线由丝网印刷、贴装元件及再流焊三个过程构成，如图1所示。其中SMC／SMD(surfacemount component／Surface mountdevice，片式电子元件／器件)的贴装是整个表面贴装工艺的重要组成部分，它所涉及到的问题较其它工序更复杂，难度更大，同时片式电子元件贴装设备在整个设备投资中也最大。
目前随着电子产品向便携式、小型化方向发展，相应的SMC／SMD也向小型化发展，但同时为满足IC芯片多功能的要求，而采用了多引线和细间距。小型化指的是贴装元件的外形尺寸小型化，它所经历的进程：3225→3216→2520→2125→1608→1003→1603→0402→0201。贴装QFP的引脚间距从1．27→0．635→0．5→0．4→0．3mm将向更细间距发展，但由于受元件引线框架加工速度的限制，QFP间距极限为0．3mm，因此为了满足高密度封装的需求，出现了比QFP性能优越的BGA(Ball Grid Array)、CSP(Chip SizePackage)、COB(Chip On Board)裸芯片及Flip Chip。
片式电子元件贴装设备(通称贴片机)作为电子产业的关键设备之一，采用全自动贴片技术，能有效提高生产效率，降低制造成本。随着电子元件日益小型化以及电子器件多引脚、细间距的趋势，对贴片机的精度与速度要求越来越高，但精度与速度是需要折衷考虑的，一般高速贴片机的高速往往是以牺牲精度为代价的。
2 贴片机的工作原理
贴片机实际上是一种精密的工业机器人，是机-电-光以及计算机控制技术的综合体。它通过吸取-位移-定位-放置等功能，在不损伤元件和印制电路板的情况下，实现了将SMC／SMD元件快速而准确地贴装到PCB板所指定的焊盘位置上。元件的对中有机械对中、激光对中、视觉对中3种方式。贴片机由机架、x-y运动机构(滚珠丝杆、直线导轨、驱动电机)、贴装头、元器件供料器、PCB承载机构、器件对中检测装置、计算机控制系统组成，整机的运动主要由x-y运动机构来实现，通过滚珠丝杆传递动力、由滚动直线导轨运动副实现定向的运动，这样的传动形式不仅其自身的运动阻力小、结构紧凑，而且较高的运动精度有力地保证了各元件的贴装位置精度。
