数模转换

什么是数模转换

数模转换，全称为“数模模数转换”，是指在信号处理领域中，将数值型信号（数字信号）转换为模拟型信号（模拟信号）的过程。在实际应用中，数模转换器经常用于将数字数据转换为模拟信号，以便于模拟系统进行处理和输出。

数模转换的应用

数模转换在各个领域都有广泛的应用。以下是数模转换的一些常见应用场景：

1. 音频信号处理

在音频设备中，我们需要将数字音频信号转换为模拟音频信号，以便于扬声器等模拟输出设备进行播放。数模转换器可以将数字音频信号转换为模拟音频信号，使得人们能够听到真实的声音效果。

2. 视频信号处理

类似于音频信号处理，数模转换也被广泛用于视频设备中。在液晶显示器等视频输出设备中，数模转换器将数字视频信号转换为模拟视频信号，以便于显示器显示清晰的图像。

3. 传感器信号处理

在传感器技术中，传感器通常会输出数字信号。但是在一些应用中，我们可能需要将数字信号转换为模拟信号，以便于其他设备对信号进行处理。数模转换器可未知驱动探索，专注成就专业

2

以将传感器输出的数字信号转换为模拟信号，使得其他设备可以更方便地进行信号处理。

4. 通信系统

在通信系统中，数字信号经常需要转换为模拟信号进行传输。数模转换器可以将数字信号转换为模拟信号，并利用调制技术将模拟信号通过通信信道传输到接收端，然后再由模数转换器将模拟信号转换为数字信号进行处理。

数模转换的原理

数模转换器的工作原理通常基于采样和量化过程。下面是数模转换器的基本原理介绍：

1. 采样

采样是指将连续的模拟信号按照一定的时间间隔进行采集，得到一系列的模拟样本点。采样定理规定，信号在采样时，需要满足采样频率大于等于信号最高频率的两倍，以避免采样失真。

2. 量化

量化是指将连续的模拟信号离散化为一系列的离散级别，以便于数字信号的表示和处理。量化过程将采样得到的模拟样本，按照一定的划分规则映射为离散的信号级别。

adc 转换原理

ADC（模数转换器）是一个电子器件或模块，它将模拟信号转换为数字信号。其基本原理是将连续变化的模拟信号在时间轴上进行离散化，然后将每一个离散化的采样值转换为对应的数字数值。

下面将详细介绍ADC的工作原理：

1. 采样：ADC首先对模拟信号进行采样，即在一段时间内（采样周期）取样多个离散点，以获取信号的近似表示。采样周期的选择取决于信号的频率和所需精度。

2. 量化：采样完成后，采样值需要进行量化处理。量化是指将连续的模拟信号离散化为一定数量的离散级别。ADC将每个采样值映射到一个对应的离散级别上，这个级别通常用数字表示。量化级别的数量决定了系统的精度和分辨率。

3. 编码：量化后的离散化数值需要进一步转换为二进制码。编码过程通常使用二进制编码，将每个量化级别对应的离散值转换为一个二进制数。编码器将每一个离散值映射到与其对应的二进制码。

4. 样保持：为了确保每个采样值在进行编码之前保持稳定，ADC通常会使用样保持电路。样保持电路将每个采样值保持在一个固定的电容上，以便在转换过程中稳定地提供采样值。

5. 转换：最后，编码后的二进制数被传送到数模转换器（DAC）进行数字信号的重建或使用。数模转换器接收二进制编码，并根据对应的大小生成相应的模拟信号输出。

总的来说，ADC的工作原理就是通过采样、量化、编码和转换等一系列步骤，将连续变化的模拟信号转换为对应的离散化数字信号，从而实现模拟信号到数字信号的转换。这样，我们就能够对模拟信号进行数字化处理和分析。

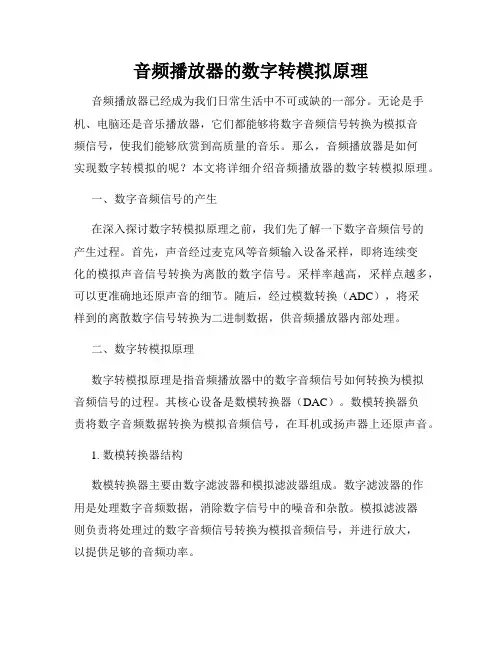

音频播放器的数字转模拟原理

音频播放器已经成为我们日常生活中不可或缺的一部分。无论是手机、电脑还是音乐播放器，它们都能够将数字音频信号转换为模拟音频信号，使我们能够欣赏到高质量的音乐。那么，音频播放器是如何实现数字转模拟的呢？本文将详细介绍音频播放器的数字转模拟原理。

一、数字音频信号的产生

在深入探讨数字转模拟原理之前，我们先了解一下数字音频信号的产生过程。首先，声音经过麦克风等音频输入设备采样，即将连续变化的模拟声音信号转换为离散的数字信号。采样率越高，采样点越多，可以更准确地还原声音的细节。随后，经过模数转换（ADC），将采样到的离散数字信号转换为二进制数据，供音频播放器内部处理。

二、数字转模拟原理

数字转模拟原理是指音频播放器中的数字音频信号如何转换为模拟音频信号的过程。其核心设备是数模转换器（DAC）。数模转换器负责将数字音频数据转换为模拟音频信号，在耳机或扬声器上还原声音。

1. 数模转换器结构

数模转换器主要由数字滤波器和模拟滤波器组成。数字滤波器的作用是处理数字音频数据，消除数字信号中的噪音和杂散。模拟滤波器则负责将处理过的数字音频信号转换为模拟音频信号，并进行放大，以提供足够的音频功率。 2. 数模转换过程

数模转换过程可以简单概括为两个关键步骤：重构和量化。

首先，通过重构过程，数模转换器根据采样率和采样点间隔时间，还原出连续的数字音频信号。这一步骤利用插值运算，将离散的数字音频信号转换为连续的近似函数。

然后，在量化过程中，数模转换器将连续的数字音频信号量化为有限数量的离散数值，也就是二进制数据。量化将连续的信号值按照一定的准则取样，将模拟信号离散化为数字信号。量化的精度与音频播放器的音质有直接关系，精度越高，还原的音频信号越接近原始模拟音频信号。

三、优化数字转模拟原理

为了提高音频播放器的音质，优化数字转模拟原理变得至关重要。以下是一些常见的优化技术：

1. 采样率提升：通过提高采样率，增加采样点数量，可以更准确地还原声音信号，提高音频的清晰度和细节表现。

数模转换电路原理

数模转换电路是指将数字信号转换为模拟信号的电路。数模转换电路的基本原理是根据数字信号的离散特性，利用数字量与模拟量之间的转换关系来实现信号的转换。常见的数模转换电路有数字模拟转换器（DAC）和模数转换器（ADC）。

DAC是将数字信号转换为模拟信号的电路。它根据输入的数字信号值，在输出端生成与输入相对应的模拟信号。DAC电路的基本原理是通过数字信号的二进制编码来确定输出模拟信号的电平大小。具体来说，DAC电路将输入的数字信号按照一定的编码方式，将每个数字位对应到不同的电平上，然后利用各种放大、滤波等技术处理，最终生成与输入数字信号相对应的模拟信号。

ADC是将模拟信号转换为数字信号的电路。它根据输入的模拟信号大小，在输出端生成对应的数字信号值。ADC电路的基本原理是通过对模拟信号的抽样、量化和编码来实现信号的数字化。具体来说，ADC电路对输入模拟信号进行周期性的抽样，将每个抽样点的电平值进行量化，即将连续的模拟电平转换为离散的数字量，然后将量化后的数字量按照一定编码方式输出。

数模转换电路在很多应用中发挥着重要作用。在通信系统中，常用的数字音频、视频信号需要经过数模转换才能在模拟信号通路中传输。在测量与控制系统中，传感器采集的模拟信号需要通过ADC转换为数字信号，进行计算和处理。总之，数模转换电路是数字与模拟领域的重要桥梁，对于实现数字与模拟信号的互相转换具有重要意义。

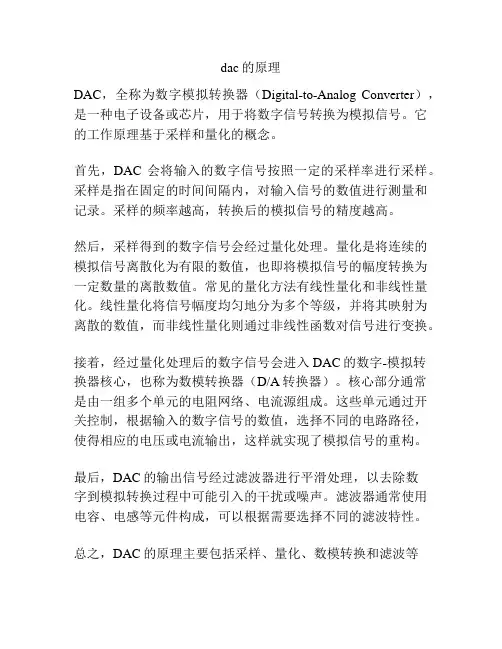

dac的原理

DAC，全称为数字模拟转换器（Digital-to-Analog Converter），是一种电子设备或芯片，用于将数字信号转换为模拟信号。它的工作原理基于采样和量化的概念。

首先，DAC会将输入的数字信号按照一定的采样率进行采样。采样是指在固定的时间间隔内，对输入信号的数值进行测量和记录。采样的频率越高，转换后的模拟信号的精度越高。

然后，采样得到的数字信号会经过量化处理。量化是将连续的模拟信号离散化为有限的数值，也即将模拟信号的幅度转换为一定数量的离散数值。常见的量化方法有线性量化和非线性量化。线性量化将信号幅度均匀地分为多个等级，并将其映射为离散的数值，而非线性量化则通过非线性函数对信号进行变换。

接着，经过量化处理后的数字信号会进入DAC的数字-模拟转换器核心，也称为数模转换器（D/A转换器）。核心部分通常是由一组多个单元的电阻网络、电流源组成。这些单元通过开关控制，根据输入的数字信号的数值，选择不同的电路路径，使得相应的电压或电流输出，这样就实现了模拟信号的重构。

最后，DAC的输出信号经过滤波器进行平滑处理，以去除数字到模拟转换过程中可能引入的干扰或噪声。滤波器通常使用电容、电感等元件构成，可以根据需要选择不同的滤波特性。

总之，DAC的原理主要包括采样、量化、数模转换和滤波等步骤。通过这些步骤，DAC可将数字信号转换为模拟信号，从而实现数字系统与模拟系统之间的数据转换。

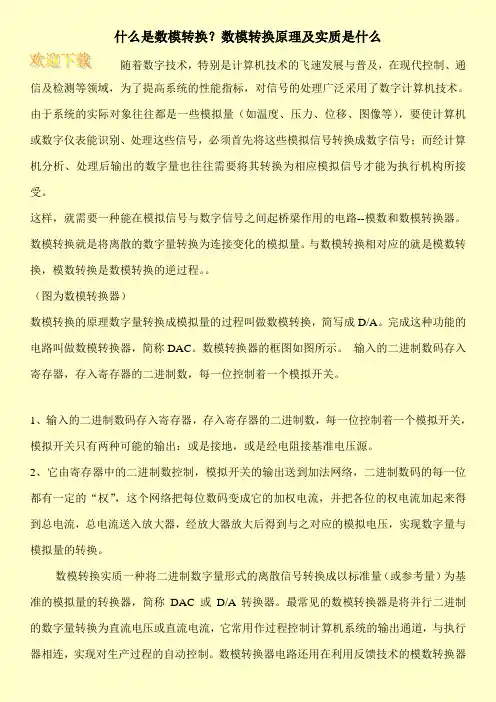

什么是数模转换？数模转换原理及实质是什么

随着数字技术，特别是计算机技术的飞速发展与普及，在现代控制、通信及检测等领域，为了提高系统的性能指标，对信号的处理广泛采用了数字计算机技术。

由于系统的实际对象往往都是一些模拟量（如温度、压力、位移、图像等），要使计算机或数字仪表能识别、处理这些信号，必须首先将这些模拟信号转换成数字信号；而经计算机分析、处理后输出的数字量也往往需要将其转换为相应模拟信号才能为执行机构所接受。

这样，就需要一种能在模拟信号与数字信号之间起桥梁作用的电路--模数和数模转换器。数模转换就是将离散的数字量转换为连接变化的模拟量。与数模转换相对应的就是模数转换，模数转换是数模转换的逆过程。。

（图为数模转换器）

数模转换的原理数字量转换成模拟量的过程叫做数模转换，简写成D/A。完成这种功能的电路叫做数模转换器，简称DAC。数模转换器的框图如图所示。输入的二进制数码存入寄存器，存入寄存器的二进制数，每一位控制着一个模拟开关。

1、输入的二进制数码存入寄存器，存入寄存器的二进制数，每一位控制着一个模拟开关，模拟开关只有两种可能的输出：或是接地，或是经电阻接基准电压源。

2、它由寄存器中的二进制数控制，模拟开关的输出送到加法网络，二进制数码的每一位都有一定的“权”，这个网络把每位数码变成它的加权电流，并把各位的权电流加起来得到总电流，总电流送入放大器，经放大器放大后得到与之对应的模拟电压，实现数字量与模拟量的转换。

数模转换实质一种将二进制数字量形式的离散信号转换成以标准量（或参考量）为基准的模拟量的转换器，简称 DAC或D/A 转换器。最常见的数模转换器是将并行二进制的数字量转换为直流电压或直流电流，它常用作过程控制计算机系统的输出通道，与执行器相连，实现对生产过程的自动控制。数模转换器电路还用在利用反馈技术的模数转换器

DAC的定义及工作原理详解

一、DAC定义

数模转换器，又称D/A转换器，简称DAC，它是把数字量转变成模拟的器件。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。

按照二进制数字量的位数划分，有8 位、10 位、12 位、16位D/A转换器；按照数字量的数码形式划分，有二进制码和BCD码D/A转换器；按照D/A转换器输出方式划分，有电流输出型和电压输出型D/A转换器。在实际应用中，对于电流输出的D/A转换器，如需要模拟电压输出，可在其输出端加一个由运算放大器构成的I/V转换电路，将电流输出转换为电压输出。

单片机与D/A转换器的连接，早期多采用8位数字量并行传输的并行接口，现在除并行接口外，带有串行口的D/A转换器品种也不断增多。除了通用的UART串行口外，目前较为流行的还有IIC串行口和SPI串行口等。所以在选择单片D/A转换器时，要考虑单片机与D/A转换器的接口形式。

目前部分单片机芯片中集成的D/A转换器位数一般在10位左右，且转换速度很快，所以单片的DAC开始向高位数和高转换速度上转变。低端的产品，如8位的D/A转换器，开始面临被淘汰的危险，但是在实验室或涉及某些工业控制方面的应用，低端的8位DAC以其优异性价比还是具有相当大的应用空间的。

二、DAC性能指标

1）分辨率

分辨率是指输入数字量的最低有效位（LSB）发生变化时，所对应的输出模拟量（常为电压）的变化量。它反映了输出模拟量的最小变化值。分辨率与输入数字量的位数有确定的关系，可以表示成FS/2n。FS表示满量程输入值，n为二进制位数。对于5V的满量程，采用８位的DAC 时，分辨率为5V/28=19.5mV；当采用12位的DAC时，分辨率则为5V/212＝1.22mV。显然，位数越多，分辨率就越高。即D/A转换器对输入量变化的敏感程度越高。

模数和数模转换数模转换即将数字量转换为模拟电量电压或

第17章模数和数模转换

数模转换即将数字量转换为模拟电量(电压或电流)，使输出的模拟电量与输入的数字量成正比。

实现数模转换的电路称数模转换器

模数转换即将模拟电量转换为数字量，使输出的数字量与输入的模拟电量成正比。

实现模数转换的电路称模数转换器

17.1 数模（D/A）转换器

一、D/A转换器的基本原理及分类

1．数模转换的基本原理

要求：输出的模拟量与输入的数字量成正比。

输入数字量 D = (Dn-1 Dn-2  D1 D0 ) 2

= Dn-1 2n-1 + Dn-2 2n-2 +  + D1 21 + D0 20

输出模拟电压 uO = D△ = (Dn-1 2n-1 + Dn-2 2n-2 +  + D1 21 + D0 20)△

△ 是 DAC 能输出的最小电压值，称为 DAC 的单位量化电压，它等于 D

最低位(LSB)为 1、其余各位均为 0 时的模拟输出电压(用 ULSB 表示)。

2．倒T型网络D/A转换器,基本原理如图示：

DDn输模DACD01Dn2n1¡-uO位二进制数入拟电压输出△-∞I1111S0++uOS1S2S3D3D2D1D0iΣRFII3I2I1I0VREF2R2R02RI12RI22RI30000RRR模拟开关 Si 打向“1”侧时，相应 2R 支路接虚地；打向“0”侧时，相应

2R 支路接地。故无论开关打向哪一侧，倒 T 型电阻网络均可等效为下图：

从 A、B、C 节点向左看去，各节点对地的等效电阻均为 2R。

即 I3 = 23 I0， I2 = 22 I0， I1 = 21 I0， I0 = 20 I0

可见，支路电流值 Ii 正好代表了二进制数位 Di 的权值 2i 。

模拟开关 Si 受相应数字位 Di 控制。当 Di = 1 时，开关合向“1”侧，相应支路电流 Ii 输出；Di = 0 时，开关合向“0”侧， Ii 流入地而不能输出。

电容二进制加权dac

电容二进制加权DAC

1. 简介

电容二进制加权数模转换器（Digital-to-Analog Converter，DAC）是将数字信号转换为模拟信号的关键组件。其中，电容二进制加权DAC是一种常见的实现方式。本文将介绍电容二进制加权DAC的原理、结构和工作方式。

2. 原理

电容二进制加权DAC的原理基于电压分压和电容充放电过程。它由一系列并联的电容和开关组成，每个开关用于控制相应位上的电容是否参与充放电过程。

假设有一个N位的二进制数输入，最低位为LSB（Least Significant Bit），最高位为MSB（Most Significant Bit）。每个位上都对应一个开关和一个电容，其值按照2的幂次递增。LSB对应的电容为C1，MSB对应的电容为Cn。

当输入数字为0时，所有开关均关闭，所有电容都不参与充放电过程。当输入数字为1时，只有最低位对应的开关打开，其它开关关闭。这样，在经过一段时间后，只有C1会被充放电。

当输入数字为2时，除了最低位对应的开关打开外，次低位对应的开关也打开。这样，在经过一段时间后，C1和C2会被充放电。

以此类推，当输入数字为N-1时，除了最高位对应的开关打开外，其它开关都关闭。这样，在经过一段时间后，所有电容都会被充放电。

通过控制不同位上的开关状态，可以实现将任意二进制数转换为相应的模拟电压输出。

3. 结构

电容二进制加权DAC的结构包括四个主要部分：数字输入接口、开关网络、电容阵列和模拟输出接口。

3.1 数字输入接口

数字输入接口用于接收二进制数输入。它通常包含一个并行输入端口，可以同时接收多位二进制数。还需要提供时钟信号和复位信号用于控制DAC的工作状态。

3.2 开关网络

开关网络由一系列开关组成，每个开关对应一个二进制位。它的作用是根据输入数字的不同位状态来控制相应位上的电容是否参与充放电过程。 3.3 电容阵列

电容阵列由一系列并联的电容组成，每个电容对应一个二进制位。它们按照2的幂次递增排列，最低位对应的电容为C1，最高位对应的电容为Cn。

dac的工作原理及应用

DAC的工作原理及应用

1. 工作原理

DAC (Digital-to-Analog Converter，数模转换器) 是一种将数字信号转换为模拟信号的装置。它在无线通信、音频设备、工业自动化等领域中被广泛应用。

数模转换器主要由数字输入端、模拟输出端和参考电压组成。它的工作原理是将数字信号按一定的采样率和精度转换为模拟信号。基于不同的工作原理，DAC可以分为以下几种类型：

1.1 电阻网络型

该型的DAC由一组电阻网络构成，数字输入信号通过开关矩阵控制各个电阻的连接状态，从而调整输出电压的大小。

1.2 R-2R 型

这种DAC的核心是一个 R-2R 电阻网络，其中 R 为标准电阻值。通过改变开关的状态，输入数字信号的大小就能够影响输出电压。

1.3 PWM 型

PWM （Pulse-Width Modulation，脉宽调制）型DAC 根据输入数字信号的脉冲宽度来生成模拟电压输出。将输入的数字信号转换为脉冲序列，通过改变脉冲的占空比来调整输出电压。

2. 应用

DAC在日常生活和各种设备中有广泛的应用。下面是一些主要的应用领域：

2.1 音频设备

DAC被广泛应用于音频设备中，如音响、耳机、MP3 播放器等。它能够将数字音频信号转换为模拟音频信号，并生成相应的音乐声音。通过DAC的应用，我们可以听到高质量的音乐。

2.2 通信系统

在无线通信系统中，数字信号需要转换为模拟信号进行传输。DAC在调制解调器和数码对讲机等设备中起到关键作用。它能够将数字信号转换为相应的模拟信号，并发送给接收方进行解码。 2.3 工业控制和仪器

在工业自动化和仪器测量中，DAC也被广泛应用。例如，仪器测量采集的数据通常是数字信号，但用户可能需要连续变化的模拟信号来控制特定的工业过程。此时，DAC可以将数字信号转换为模拟信号，并改变输出电压来完成所需的控制。

2.4 医疗设备

DAC在医疗设备中扮演着重要角色。例如，心电图设备通过将数字信号转换为模拟信号来记录心脏的电活动。同样，血压仪、呼吸机和麻醉设备等医疗设备也使用DAC来转换数字信号。
