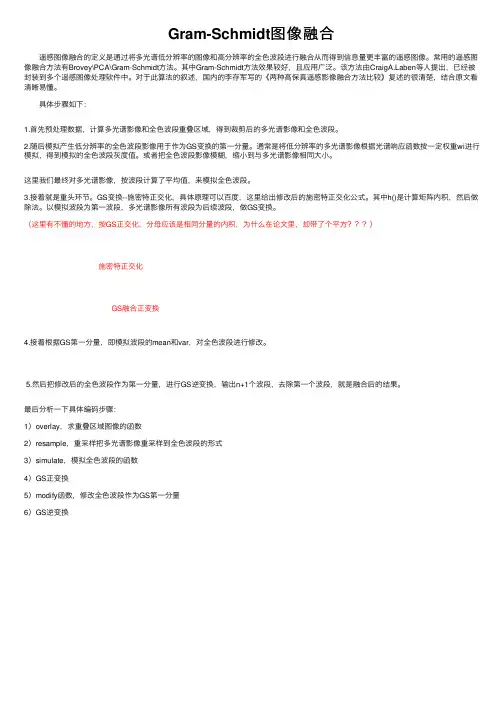

Gram-Schmidt图像融合

遥感图像融合的定义是通过将多光谱低分辨率的图像和⾼分辨率的全⾊波段进⾏融合从⽽得到信息量更丰富的遥感图像。常⽤的遥感图像融合⽅法有Brovey\PCA\Gram-Schmidt⽅法。其中Gram-Schmidt⽅法效果较好，且应⽤⼴泛。该⽅法由ben等⼈提出，已经被封装到多个遥感图像处理软件中。对于此算法的叙述，国内的李存军写的《两种⾼保真遥感影像融合⽅法⽐较》复述的很清楚，结合原⽂看清晰易懂。

具体步骤如下：

1.⾸先预处理数据，计算多光谱影像和全⾊波段重叠区域，得到裁剪后的多光谱影像和全⾊波段。

2.随后模拟产⽣低分辨率的全⾊波段影像⽤于作为GS变换的第⼀分量。通常是将低分辨率的多光谱影像根据光谱响应函数按⼀定权重wi进⾏模拟，得到模拟的全⾊波段灰度值。或者把全⾊波段影像模糊，缩⼩到与多光谱影像相同⼤⼩。

这⾥我们最终对多光谱影像，按波段计算了平均值，来模拟全⾊波段。3.接着就是重头环节。GS变换--施密特正交化，具体原理可以百度，这⾥给出修改后的施密特正交化公式。其中h()是计算矩阵内积，然后做除法。以模拟波段为第⼀波段，多光谱影像所有波段为后续波段，做GS变换。

（这⾥有不懂的地⽅，按GS正交化，分母应该是相同分量的内积，为什么在论⽂⾥，却带了个平⽅）

施密特正交化

GS融合正变换

4.接着根据GS第⼀分量，即模拟波段的mean和var，对全⾊波段进⾏修改。

5.然后把修改后的全⾊波段作为第⼀分量，进⾏GS逆变换，输出n+1个波段，去除第⼀个波段，就是融合后的结果。

最后分析⼀下具体编码步骤：1）overlay，求重叠区域图像的函数

2）resample，重采样把多光谱影像重采样到全⾊波段的形式

3）simulate，模拟全⾊波段的函数

4）GS正变换

5）modify函数，修改全⾊波段作为GS第⼀分量

6）GS逆变换

测绘中的图像配准与图像融合技术

在测绘领域，图像配准和图像融合技术扮演着重要的角色。图像配准是指将两幅或多幅图像进行准确地对齐，以便在后续的分析和处理中使用。而图像融合则是将不同传感器获取的多幅图像融合为一幅图像，以提高图像的质量和信息提取能力。这两种技术的结合可以为测绘工作提供更加精确和全面的数据支持。

图像配准是测绘工作中常用的技术，它可以对不同时间、不同角度或不同传感器获取的图像进行对比和分析。基于遥感影像的配准，可以实现矢量数据和栅格数据的相互转换和叠加分析。在实际应用中，图像配准可以用于地物分类、变化检测、地表变形监测等方面。

图像配准的关键是找到两幅或多幅图像之间的对应关系，即确定它们之间的几何变换参数。常见的图像配准方法包括基于特征点的方法和基于相位相关的方法。特征点法通过检测图像中的关键特征点，如角点、边缘等，然后通过匹配这些特征点来确定图像之间的变换关系。而相位相关法则是利用图像的频域信息来计算图像之间的相似性，从而得到图像之间的几何变换参数。

图像融合是将多个传感器获取的图像进行融合，以达到更全面、更准确的信息提取效果。常见的图像融合方法包括基于像素的方法和基于特征的方法。像素级融合将不同图像的像素值进行加权平均，以得到融合后的图像。而特征级融合则是通过提取不同图像中的特征信息，如边缘、纹理等，然后将这些特征信息进行融合以得到最终的图像。

在测绘中，图像融合技术可以用于提高地物提取的精度和准确性。例如，在高分辨率遥感图像中，利用多传感器图像融合可以将可见光和红外图像进行融合，以提高地物分类的精度。同时，图像融合还可以用于消除传感器本身的噪声和模糊，从而提高图像的清晰度和质量。除了以上的应用，图像配准和图像融合技术还可以在测绘中发挥其他的作用。例如，在地表变形监测中，通过将多时相的遥感图像进行配准和融合，可以获取地表变形的信息，从而实现地质灾害的预警和监测。此外，图像配准和图像融合技术还可以在地理信息系统中进行数据整合和更新，以支持地理空间数据的管理和分析。

遥感图像处理的基本原理与方法

遥感技术是指利用航空、航天等手段获取地球表面信息的技术和方法。遥感图像处理是对获取的遥感图像进行分析、解译和推断的过程，可以提取出有用的地貌、植被、土地利用等信息。本文将介绍遥感图像处理的基本原理与方法，帮助读者更好地理解和应用遥感技术。

一、遥感图像的获取和特点

遥感图像是通过感光器件（如传感器）对地面反射和辐射的能量进行记录和测量而获得的图像。这些感光器件可以测量和记录不同波段（如红外、可见光和微波等）的电磁辐射，并产生相应的数字图像。遥感图像具有以下几个特点：

1. 遥感图像拥有广阔的视野，可以获取大范围的地表信息；

2. 遥感图像可以获取地面特定时间的状态，可以进行长期观测和时序分析；

3. 遥感图像具有数字化特征，可以进行数字图像处理和分析。

二、遥感图像的处理流程

遥感图像处理的主要流程包括数据获取、预处理、特征提取和解译等环节。

1. 数据获取

数据获取是遥感图像处理的第一步，可以通过卫星、航空遥感以及无人机等手段获取图像数据。卫星提供的数据通常具有较高的分辨率和全球覆盖能力，而航空遥感和无人机则可以获取更高分辨率的数据，但覆盖范围较小。

2. 预处理预处理是对原始遥感图像进行预处理，以剔除噪声、校正几何畸变和辐射定标等。常见的预处理操作包括大气校正、辐射定标、几何校正等。预处理能够提高图像质量，为后续处理奠定良好的基础。

3. 特征提取

特征提取是遥感图像处理的核心环节，通过分析图像中的颜色、纹理、形状等特征，提取出所需的地物信息。常用的特征提取方法包括直方图均衡化、滤波、边缘检测、分割等。

4. 解译

解译是将所提取的特征与已知的地物信息进行匹配，进一步推断和识别图像中的地物。解译可以通过人工解译和自动解译两种方式进行。人工解译需要依靠专业知识和经验，而自动解译则可以借助计算机算法进行。

三、遥感图像处理的应用领域

遥感图像处理在许多领域都有广泛的应用。

遥感数字图像处理

1.图像(image)就是对客观对象的一种相似性的描述或写真。图像包含了这个

客观对象的信息。就是人们最主要的信息源。

2.数字图像指数字存储的、用计算机直接处理的图像,就是空间坐标与图像数

值不连续的、用离散数值表示的图像,在计算机内部,数字图像表现为二维阵列(网格),属于不可见图像。

3.什么就是遥感数字图像,模拟图像(图片)与遥感数字图像有什么区别？

遥感数字图像就是以数字形式存储与表达的遥感图像。

模拟图像:又称光学图像,以胶片、相纸等硬拷贝形式存储的图像。图像就是自然景物的反映,人眼感知的景物一般就是连续的,照相机(非数码式)拍摄形成的照片也就是连续的,两者均称之为模拟图像。广义的模拟图像还包括绘画。

区别:

模拟图像的显著特点就是连续性: ①空间位置的变化就是连续的②每一空间位置上的亮度、色彩变化就是连续的③符合数学上微积分连续性的定义

数字图像的特点:便于计算机处理与分析;图像信息损失低;抽象性强。

4.什么就是遥感数字图像处理？它包括那些内容？

答:利用计算机对遥感数字图像进行一系列的操作,以求达到预期结果的技术,称作遥感数字图像处理。

其内容有:

①图像转换。包括模数(A/D)转换与数模(D/A)转换。图像转换的另一种含

义就是为使图像处理问题简化或有利于图像特征提取等目的而实施的图像变换工作,如二维傅里叶变换、沃尔什-哈达玛变换、哈尔变换、离散余弦变换与小波变换等。

②数字图像校正。主要包括辐射校正与几何校正两种。

③数字图像增强。采用一系列技术改善图像的视觉效果,提高图像的清晰

度、对比度,突出所需信息的工作称为图像增强。图像增强处理不就是以图像保真度为原则,而就是设法有选择地突出便于人或机器分析某些感兴趣的信息,抑制一些无用的信息,以提高图像的使用价值。

④多源信息复合(融合)。

⑤遥感数字图像计算机解译处理。

5.、什么就是图像增强？主要目的就是什么？主要有哪些方法？

ERDASIMAGINE遥感图像处理教程

《ERDAS IMAGINE遥感图像处理教程》根据作者多年遥感应用研究和ERDAS IMAGINE软件应用经验编著而成，系统地介绍了ERDAS IMAGINE 9.3的软件功能及遥感图像处理方法。全书分基础篇和扩展篇两部分，共25章。基础篇涵盖了视窗操作、数据转换、几何校正、图像拼接、图像增强、图像解译、图像分类、子像元分类、矢量功能、雷达图像、虚拟GIS、空间建模、命令工具、批处理工具、图像库管理、专题制图等ERDAS IMAGINE Professional级的所有功能，以及扩展模块Subpixel、Vector、OrthoRadar、VirtualGIS等；扩展篇则主要针对ERDAS IMAGINE 9.3的新增扩展模块进行介绍，包括图像大气校正（ATCOR）、图像自动配准（AutoSync）、高级图像镶嵌（MosaicPro）、数字摄影测量（LPS）、三维立体分析（Stereo

Analyst）、自动地形提取（Automatic Terrain Extraction）、面向对象信息提取（Objective）、智能变化检测（DeltaCue）、智能矢量化（Easytrace）、二次开发（EML）等十个扩展模块的功能。

《ERDAS IMAGINE遥感图像处理教程》将遥感图像处理的理论和方法与ERDAS IMAGINE软件功能融为一体，可以作为ERDAS

IMAGINE软件用户的使用教程，对其他从事遥感技术应用研究的科技人员和高校师生也有参考价值。

基础篇

第1章概述 2

1.1 遥感技术基础 2 1.1.1 遥感的基本概念 2

1.1.2 遥感的主要特点 2

1.1.3 遥感的常用分类 3

1.1.4 遥感的物理基础 3

1.2 ERDAS IMAGINE软件系统 6

1.2.1 ERDAS IMAGINE概述 6

1.2.2 ERDAS IMAGINE安装 7

1.3 ERDAS IMAGINE图标面板 11

多波段遥感图像彩色合成处理解析

【摘要】多波段遥感图像彩色合成是一种应用广泛的遥感图像应用处理，本文对其授课目标、授课方式、授课内容、授课顺序、授课重点等进行了设计，并将彩色合成原理从色度学、地物波谱特性、图像灰度值（图像密度、透光性）等几个方面进行关联，使学生真正学懂彩色合成的基本原理，并能灵活地应用到遥感图像专题信息提取的实践之中。

【关键词】标准假彩色合成；真彩色合成；加色法

0 引言

彩色合成是遥感数字图像处理方法中，最常用、最基本、也是最便捷有效的彩色增强处理方法，是关于遥感图像处理研究最早的内容之一，到目前为止一直在延续使用，而且必不可少，然而在教学中本人发现，学生对于光学原理完成的彩色合成从理论上并不能很好的理解，学生可以看到彩色图像，可以按照排列组合的方式，把所有能做的彩色合成全部完成，观察到色彩的变化，但是很难将色度学、地物波谱特性、图像灰度值、图像透光性等知识融合到一起进行综合分析，从原理上明白色彩变化的原因。本人从事遥感地质学教学工作多年，将彩色合成的教学经验进行了总结，希望对从事这方面教学工作的教师具有一定的帮助。

1 授课内容

假彩色合成，从标准假彩色入手，以植被为例。

1.1 MSS数据的光学标准假彩色合成

图1 标准假彩色合成（以植被为例，MSS数据）

图1为从波段选择，植被反射率，图像色调、透明正片密度，滤色片颜色、色光混合，植被颜色7大方面对于标准假彩色图像上植被颜色为品红色原理的列表解释。

1.2 ETM+数据的数字标准假彩色合成、真彩色合成。

图2 标准假彩色合成（以植被为例，ETM+数据）

图2和图3为以ETM+、TM数据为例，用数字图像处理的方法解释标准假彩色和真彩色合成的原理，因为该原理的实现是在计算机的遥感软件下完成，数据类型有一定的变化，所以透明正片密度用图像密度来代替，滤色片三原色，由计算机的RGB三原色代替，实现标准假彩色、真彩色合成。工作波段、名称、植物反射率、图像色调、DN值、图像密度、三原色、色光混合原理应该在本次课之前完成，在课上介绍到哪一部分就要做相应的复习。

实验五_不同分辨率图像融合

实验五不同分辨率图像融合

一实验目的

通过本次实验了解图像数据融合的基本原理和基本思路，学会利用ERDAS软件进行不同分辨率图像之间的融合，并对不同数据融合方法进行分析和比较，掌握不同数据融合方法的基本操作。

二实验原理

在遥感中，数据融合属于一种属性融合，它是将同一地区的多源遥感影像数据加以智能化合成，产生比单一信息源更精确、更完全、更可靠的估计和判断。

在ERDAS是指分辨率融合(Resolution Merge)是对不同空间分辨率遥感图像的融合处理，使处理后的遥感图像既具有较好的空间分辨率，又具有多光谱特征，从而达到图像增强的目的。

一般来说，遥感影像的数据融合分为预处理和数据融合两步：

1.预处理：主要包括遥感影像的几何纠正、大气订正、辐射校正及空间配准

（1）几何纠正、大气订正及辐射校正的目的主要在于去处透视收缩、叠掩、阴影等地形因素以及卫星扰动、天气变化、大气散射等随机因素对成像结果一致性的影响；

（2）影像空间配准的目的在于消除由不同传感器得到的影像在拍摄角度、时相及分辨率等方面的差异。空间配准的精度一般要求在1~2个像元内。

2.ERDAS软件提供了三种图像融合方法：

1、主成分变换融合(Pinciple Component)

主成分变换融合是建立在图像统计特征基础上的多维线性变换，具有方差信息浓缩、数据量压缩的作用，可以更准确地提示提示多波段数据结构内部的遥感信息，常常是以高分辨率数据替代多波段数据变换以后的第一主成分来达到融合的目的。具体过程是首选对输入的多波段遥感数据进行主成分变换，然后以高空间分辨遥感数据替代变换以后的第一主成分，最后再进行主成分逆变换，生成具有高空间分辨率的多波段融合图像。

2、乘积变换融合(Mutiplicative)

乘积变换融合应用最基本的乘积组合算法直接对两种空间分辨率的遥感数据进地合成，即Bi_new=Bi_m*B_h，其中Bi_new代表融合以后的波段数值(i=1,2,3,..n)，Bi_m表示多波段图像中的任意一个波段数值，B_h代表高分辨率遥感数据。乘积变换是由crippen的4种分析技术演变而来的，cippen研究表明：将一定亮度的图像进行变换处理时，只有乘法变换可以使其色彩保持不变。

图像融合原理

图像融合是指将两幅或多幅图像融合成一幅新的图像的过程。图像融合的原理主要包括以下几个方面：

1.空间域融合：空间域融合是将两幅或多幅图像的像素点进行统计或加权，然后再进行逐像素的计算，得到合成图像。常见的空间域融合方法包括平均值融合、最大值融合和最小值融合等。

2.频域融合：频域融合是将图像进行傅里叶变换，将图像从空间域转换到频域。然后通过对频域图像进行统计或加权，再进行逆傅里叶变换，得到合成图像。频域融合常用的方法有基于幅度谱的融合和基于相位谱的融合等。

3.尺度域融合：尺度域融合是将图像进行多尺度分解，得到各个尺度的图像。然后通过对各个尺度图像的系数进行统计或加权，再进行逆分解，得到合成图像。常见的尺度域融合方法包括小波变换融合和多分辨率分析融合等。

4.特征域融合：特征域融合是将图像进行特征提取，得到各个图像的特征表示。然后通过对特征进行统计或加权，再将特征转换回图像空间，得到合成图像。常见的特征域融合方法有基于边缘特征的融合和基于颜色特征的融合等。

图像融合的目的是将多个图像的有用信息综合起来，提高图像的质量和辨识度。不同的融合方法适用于不同的图像融合场景，如医学影像融合、军事侦察融合和遥感图像融合等。通过选择合适的融合方法，可以获得更好的融合效果。

遥感遥测技术课件

1 1、遥感基本概念

（1）遥感概念：在远离被测物体或现象的位置上，使用一定的仪器设备接收、记录物体或现象反射或反射的电磁波信息，经过对信息的传输、加工处理及分析与解译，对物体及现象的性质及其变化进行探测和识别的理论与技术。

（2）遥感基本过程：利用遥感器从空中来探测地面物体性质的，它根据不同物体对波谱产生不同响应的原理，识别地面上各类地物，具有遥远感知事物的意思。也就是利用地面上空的飞机、飞船、

卫星等飞行物上的遥感器收集地面数据资料，并从中获取信息，经记录、传送、分析和判读来识别地物。

（3）遥感的特点：

2 1) 可获取大范围数据资料。遥感用航摄飞机飞行高度为10km左右，陆地卫星的卫星轨道高度达910km左右，从而，可及时获取大范围的信息。例如，一张陆地卫星图象，其覆盖面积可达3万多km2。这种展示宏观景象的图象，对地球资源和环境分析极为重要。

2) 获取信息的速度快，周期短。由于卫星围绕地球运转，从而能及时获取所经地区的各种自然现象的最新资料，以便更新原有资料，或根据新旧资料变化进行动态监测，这是人工实地测量和航空摄影测量无法比拟的。例如，陆地卫星4、5，每16天可覆盖地球一遍，NOAA气象卫星每天能收到两次图象。Meteosat每30分钟获得同一地区的图象。

3) 获取信息受条件限制少。在地球上有很多地方，自然条件极为恶劣，人类难以到达，如沙漠、沼泽、高山峻岭等。采用不受地面条件限制的遥感技术，特别是航天遥感可方便及时地获取各种宝贵资料。

4) 获取信息的手段多，信息量大。根据不同的任务，遥感技术可选用不同波段和遥感仪器来获取信息。例如可采用可见光探测物体，也可采用紫外线，红外线和微波探测物体。利用不同波段对物体不同的穿透性，还可获取地物内部信息。例如，地面深层、水的下层，冰层下的水体，沙漠下面的地物特性等，微波波段还可以全天候的工作。

（4）遥感技术系统：

3 遥感技术系统是实现遥感目的的方法论、设备和技术的总称，现已成为一个从地面到高空的多维、多层次的立体化观测系统。研究内容大致包括遥感数据获取、传输、处理、分析应用以及遥感物理的基础研究等方面。

遥感图像融合方法

遥感图像融合是指将来自不同传感器或不同波段的遥感图像进行融合，以获取更丰富的信息和更高的分辨率。在遥感领域，图像融合技术被广泛应用于土地利用分类、环境监测、资源调查等领域。本文将介绍几种常见的遥感图像融合方法，以及它们的优缺点和适用范围。

首先，基于像素级的遥感图像融合方法是最简单和常见的方法之一。这种方法将来自不同传感器的图像进行逐像素的加权平均或逻辑运算，以获得融合后的图像。这种方法的优点是简单易行，适用于大多数遥感图像。然而，由于它忽略了图像的空间信息，导致融合后的图像质量较低，对细节的保留不足。

其次，基于特征的遥感图像融合方法通过提取图像的特征信息，如边缘、纹理等，然后将这些特征信息进行融合。这种方法能够更好地保留图像的细节信息，提高融合后图像的质量。然而，这种方法需要对图像进行复杂的特征提取和匹配，计算量较大，且对图像质量和几何精度要求较高。

另外，基于变换的遥感图像融合方法是利用变换域的方法对图像进行融合，如小波变换、PCA变换等。这种方法能够更好地提取图像的频域信息，获得更高质量的融合图像。然而，这种方法对图像的几何变换和配准要求较高，且需要较高的计算复杂度。

此外，基于深度学习的遥感图像融合方法是近年来的研究热点。通过使用深度神经网络对图像进行端到端的融合，能够更好地提取图像的语义信息，获得更高质量的融合图像。然而，这种方法需要大量的训练数据和计算资源，且对算法的调参和模型的选择要求较高。

综上所述，不同的遥感图像融合方法各有优缺点，适用于不同的应用场景。在实际应用中，需要根据具体的需求和条件选择合适的融合方法，以获得最佳的效果。希望本文能够对遥感图像融合方法有所了解，并为相关研究和应用提供参考。
