1．应用范围
适应于造纸、电子、食品和制药行业加湿、喷涂、冷却，喷洒和润滑等应用。
2．产品特点
1）利用压缩空气与液体的摩擦，产生非常均匀和最细密的雾化效果，平均的雾化颗粒直径到50微米以下
2）喷嘴有联接本体和喷雾装置组合而成，而喷雾装置由空气帽和液体帽组合而成
3）喷雾形状有圆形、扇形和360度环形
4）联接本体可选装调节针阀用以调节流量
5）喷嘴联接本体有两个独立的液体入口和空气入口
6）雾化的结构有压力雾化和虹吸雾化
7）喷雾装置有内部混合和外部混合
3．喷气雾化装置的选择
空气雾化喷嘴系列都能提供一种特定的喷雾形状、特定流量和喷雾覆盖范围。每种喷雾系列的喷雾装置是可互换，这为得到不同的喷雾性能提供了灵活机动性。
4．雾化效果的控制
可通过改变气体和液体的压力来调整雾化装置，从而提供微细液滴尺寸的喷雾或粗液滴喷雾。一般来说，通过增加气体压力或降低液体压力而导致较高的气体流率与液体流率之比。
空气雾化喷嘴产生的微细液滴喷雾能对周围环境发挥极好的加湿作用，该系列喷嘴是要求有效湿度控制场所的理想选择。
5．内部/部混合
通过压力将液体送到喷嘴，空气和液体可在外部或内部混合，以产生一个完全雾化的喷雾效果。
内部混合：液体和气体在内部混合，从而产生完全雾化的喷雾效果，喷雾形状有圆形喷雾、广角圆形、360度环形、扇形和偏转扇形等喷雾形状。
外部混合：通过改变气体压力而不改变流率来控制液体雾化。这种混合方式对较高延伸度的液体和磨蚀性悬浮液体较为有效。
简述雾化的基本原理及方法

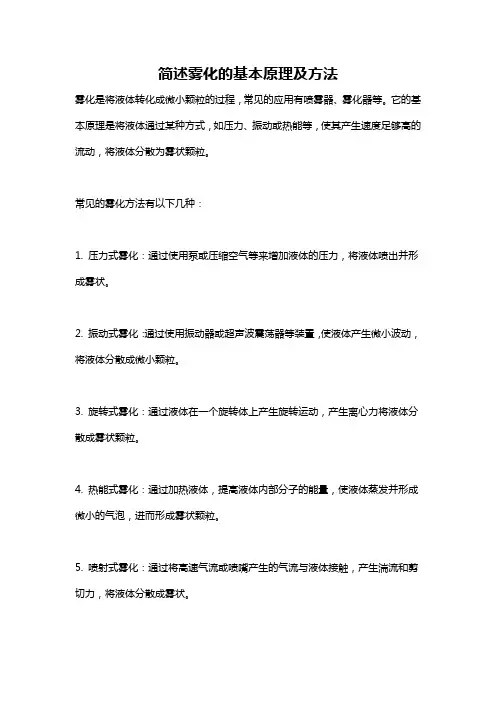

简述雾化的基本原理及方法
雾化是将液体转化成微小颗粒的过程，常见的应用有喷雾器、雾化器等。它的基本原理是将液体通过某种方式，如压力、振动或热能等，使其产生速度足够高的流动，将液体分散为雾状颗粒。
常见的雾化方法有以下几种：
1. 压力式雾化：通过使用泵或压缩空气等来增加液体的压力，将液体喷出并形成雾状。
2. 振动式雾化：通过使用振动器或超声波震荡器等装置，使液体产生微小波动，将液体分散成微小颗粒。
3. 旋转式雾化：通过液体在一个旋转体上产生旋转运动，产生离心力将液体分散成雾状颗粒。
4. 热能式雾化：通过加热液体，提高液体内部分子的能量，使液体蒸发并形成微小的气泡，进而形成雾状颗粒。
5. 喷射式雾化：通过将高速气流或喷嘴产生的气流与液体接触，产生湍流和剪切力，将液体分散成雾状。
雾化技术在许多领域有广泛的应用，如农业喷雾、空气清洁、化学冶金、医疗器械等。不同的雾化方法适用于不同的应用领域，选择适当的雾化方法可以有效地实现液体的分散和溶解。
雾化器的工作原理

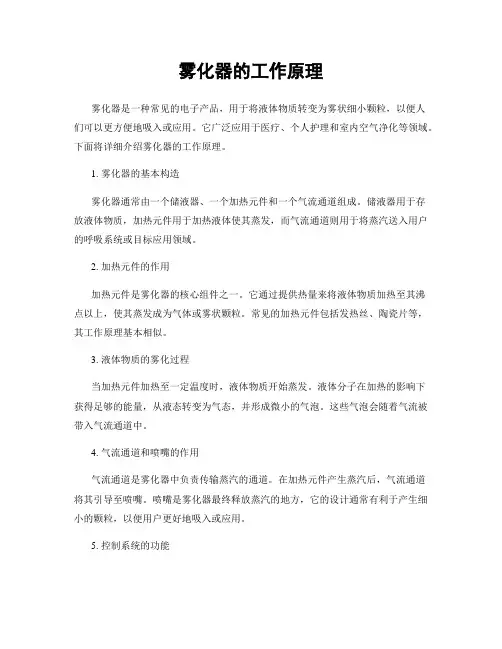

雾化器的工作原理
雾化器是一种常见的电子产品，用于将液体物质转变为雾状细小颗粒，以便人们可以更方便地吸入或应用。它广泛应用于医疗、个人护理和室内空气净化等领域。下面将详细介绍雾化器的工作原理。
1. 雾化器的基本构造
雾化器通常由一个储液器、一个加热元件和一个气流通道组成。储液器用于存放液体物质，加热元件用于加热液体使其蒸发，而气流通道则用于将蒸汽送入用户的呼吸系统或目标应用领域。
2. 加热元件的作用
加热元件是雾化器的核心组件之一。它通过提供热量来将液体物质加热至其沸点以上，使其蒸发成为气体或雾状颗粒。常见的加热元件包括发热丝、陶瓷片等，其工作原理基本相似。
3. 液体物质的雾化过程
当加热元件加热至一定温度时，液体物质开始蒸发。液体分子在加热的影响下获得足够的能量，从液态转变为气态，并形成微小的气泡。这些气泡会随着气流被带入气流通道中。
4. 气流通道和喷嘴的作用
气流通道是雾化器中负责传输蒸汽的通道。在加热元件产生蒸汽后，气流通道将其引导至喷嘴。喷嘴是雾化器最终释放蒸汽的地方，它的设计通常有利于产生细小的颗粒，以便用户更好地吸入或应用。
5. 控制系统的功能 雾化器通常配备了一个控制系统，用于控制加热元件的温度、蒸汽释放的速度等参数。这些参数的控制通常基于用户设定或设备自身的工作要求。控制系统使雾化器能够更加智能化，满足不同用户的需求。
6. 雾化器的应用领域
雾化器具有广泛的应用领域。在医疗领域，雾化器常被用于吸入药物，以使药物能够更直接地到达患者的呼吸系统，从而提高治疗效果。在个人护理中，雾化器可用于喷洒化妆品、香水等。此外，雾化器还可用于室内空气净化，将液体清洁剂雾化后，喷洒到空气中去除细菌及异味。
7. 维护保养注意事项
使用雾化器时，一些维护保养注意事项需要被遵守。首先，定期清洁和更换加热元件可以延长雾化器的使用寿命。另外，定期清洗储液器并更换液体物质，可以确保其工作良好并避免交叉污染。此外，使用高质量的液体物质和遵循正确的使用方法也是确保雾化器性能良好的重要因素。
雾化喷雾
气流式喷雾器
气流式喷雾器是利用压缩空气或者过热蒸汽的高速流动，从各自的管道喷射出气体和物料，物料在压力作用下喷射在热空气中，利用高速气流对液膜产生摩擦、分裂作用将物料雾化。气流式喷嘴在一般情况下属于膜状雾化，所以雾滴较细。
中文名
气流式喷雾器
别
称
气流式喷嘴
领用领域
食品、药品
目录
.
1 结构特点
.
2 分类
.
3 雾化机理
. 4
特点
. ▪
优点
. ▪ 缺点
气流式喷雾器结构特点
气流式喷雾器是采用压缩空气或蒸汽以很高的速度(≥300m/s)从喷嘴喷出，靠气液两相间的速度差所产生的摩擦力，使料液分裂为雾滴。在乳品工业中，常见的是二流体气流式喷雾器，中心管为料液通道，环隙为压缩空气通道，当气液两相在出口端面接触时，由于从环隙喷出的气体速度很大(200～340m/s)，液体速度很小(<2m/s)，在两流体之间产生很大的摩擦力，可将料液雾化。喷雾所用压缩空气的压力一般为0.3～0.7MPa。
气流式喷雾器分类
气流式喷雾器也称为气流式喷嘴，它可分为二流体气流式喷嘴和三流体喷嘴。二流体气流式喷嘴具有一个液体通道和一个气体通道的喷嘴，气-液在喷嘴内部的混合室接触、混合，雾化后的雾滴群从喷出口喷出。三流体喷嘴指具有3个流体通道的喷嘴，其中1个为液体通道，2个为气体通道，液体夹在两股气体之间，被两股气体雾化，雾化效果要比二流体喷嘴好。[1]
气流式喷雾器按照气体与料液的接触方式分为内混合式和外混合式。内混合式的能量转化率比外混合式要高，即压缩空气所携带的能量用于将液体撕裂成液滴的比率较高；但内混合式对两股流体的调节要求高，且当温度高时，喷嘴易被未干的粉团所堵塞。外混合式喷雾因液体流与气流在外部混合、摩擦而产生细雾，可以单独对两股流体进行控制，所以雾化操作容易调节，也比较稳定，但能量利用率较低。
气流式喷雾器雾化机理
气流式喷嘴在一般情况下属于膜状雾化，所以雾滴较细。当气液相对速度足够大的时候，一个正常的雾化状态应是一个充满空气的锥形薄膜，薄膜不断地膨胀扩大，然后分裂成极细雾滴。薄膜的残余周边则分裂为较大的雾滴。雾滴群离开喷嘴时的形状，因为是一个被空气充满的锥形薄膜，因而也称空心锥喷雾。空心锥的锥角θ，一般称为喷雾角或雾化角。上述的锥形薄膜雾滴群称为喷雾锥，气流式的喷雾角θ通常为20。～30。。[2]
三种雾化器的工作原理
三种雾化器的工作原理
雾化器是一种常见的设备，常用于电子烟、医疗器械和空气净化器等领域。它的主要功能是将液体转化为细小的颗粒，以便于吸入或扩散。根据不同的工作原理，雾化器可以分为三种类型：超声波雾化器、热雾化器和压缩空气雾化器。
1. 超声波雾化器的工作原理：
超声波雾化器利用超声波振动将液体分散成微小颗粒。它由一个振动器和一个液体容器组成。振动器通过高频振动产生超声波，使液体表面形成波纹，进而将液体分散成微小颗粒。这些微小颗粒随后通过超声波的作用，被推向外部空气中。超声波雾化器的优点是操作简单、无需加热，适用于对温度敏感的物质。
2. 热雾化器的工作原理：
热雾化器通过加热将液体转化为蒸汽，然后将蒸汽冷却成细小的颗粒。它由一个加热装置和一个喷嘴组成。加热装置加热液体，使其达到沸点并转化为蒸汽。蒸汽通过喷嘴喷出后，迅速冷却并凝结成微小的颗粒。这些颗粒随后被扩散到空气中。热雾化器的优点是雾化效果好，适用于各种液体。
3. 压缩空气雾化器的工作原理：
压缩空气雾化器利用压缩空气将液体分散成微小颗粒。它由一个压缩空气源、一个液体供应系统和一个喷嘴组成。压缩空气源将空气压缩并送入液体供应系统。液体通过喷嘴被喷入空气流中，并在空气流的作用下分散成微小颗粒。这些微小颗粒随后被扩散到外部空气中。压缩空气雾化器的优点是雾化效果稳定，适用于高粘度液体。
以上是三种常见雾化器的工作原理。不同类型的雾化器适用于不同的应用场景。在选择雾化器时，需要考虑液体的特性、雾化效果和使用环境等因素。同时，雾化器的维护和清洁也非常重要，以确保其正常工作和延长使用寿命。
雾化喷嘴类型

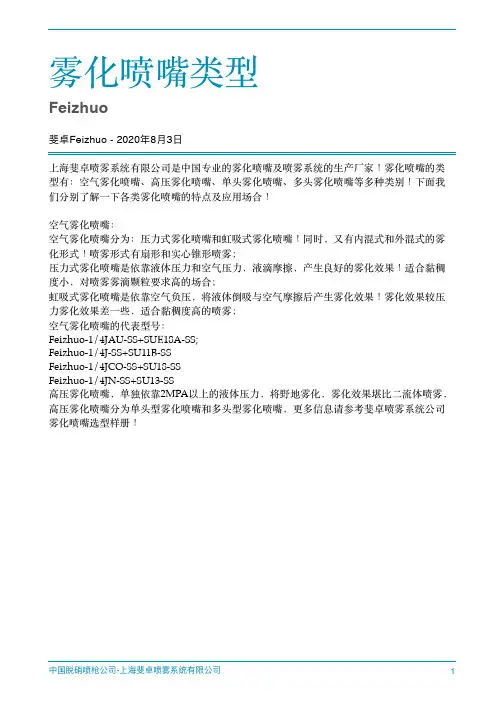

雾化喷嘴类型
Feizhuo
斐卓Feizhuo - 2020年8⽉3⽇
上海斐卓喷雾系统有限公司是中国专业的雾化喷嘴及喷雾系统的⽣产⼚家！雾化喷嘴的类
型有：空⽓雾化喷嘴、⾼压雾化喷嘴、单头雾化喷嘴、多头雾化喷嘴等多种类别！下⾯我
们分别了解⼀下各类雾化喷嘴的特点及应⽤场合！
空⽓雾化喷嘴：
空⽓雾化喷嘴分为：压⼒式雾化喷嘴和虹吸式雾化喷嘴！同时，又有内混式和外混式的雾
化形式！喷雾形式有扇形和实⼼锥形喷雾；
压⼒式雾化喷嘴是依靠液体压⼒和空⽓压⼒，液滴摩擦，产⽣良好的雾化效果！适合黏稠
度⼩，对喷雾雾滴颗粒要求⾼的场合；
虹吸式雾化喷嘴是依靠空⽓负压，将液体倒吸与空⽓摩擦后产⽣雾化效果！雾化效果较压
⼒雾化效果差⼀些，适合黏稠度⾼的喷雾；
空⽓雾化喷嘴的代表型号：
Feizhuo-1/4JAU-SS+SUE18A-SS;Feizhuo-1/4J-SS+SU11B-SSFeizhuo-1/4JCO-SS+SU18-SSFeizhuo-1/4JN-SS+SU13-SS⾼压雾化喷嘴，单独依靠2MPA以上的液体压⼒，将野地雾化，雾化效果堪⽐⼆流体喷雾，
⾼压雾化喷嘴分为单头型雾化喷嘴和多头型雾化喷嘴，更多信息请参考斐卓喷雾系统公司
雾化喷嘴选型样册！
中国脱硝喷枪公司-上海斐卓喷雾系统有限公司
1
三种雾化器的工作原理 2
三种雾化器的工作原理
雾化器是一种常见的设备，广泛应用于医疗、化工、环保等领域。它通过将液体转化为细小的颗粒，形成雾状物质，以便更好地应用于各种工艺和应用中。在市场上，有许多不同类型的雾化器，其中包括超声波雾化器、压缩空气雾化器和热雾化器。下面将详细介绍这三种雾化器的工作原理。
1. 超声波雾化器的工作原理：
超声波雾化器利用超声波的振动作用将液体分散成微小颗粒，形成雾状物质。其工作原理可以分为以下几个步骤：
1) 液体供给：液体通过供给系统进入雾化器的振荡腔。
2) 超声波振动：超声波发生器产生高频振动，传递给振荡腔中的振荡器。
3) 液体振荡：振荡器将超声波振动传递给液体，使其产生共振，形成微小颗粒。
4) 雾化输出：微小颗粒通过出口喷射出来，形成雾状物质。
2. 压缩空气雾化器的工作原理：
压缩空气雾化器利用压缩空气的力量将液体分散成微小颗粒，形成雾状物质。其工作原理可以分为以下几个步骤：
1) 液体供给：液体通过供给系统进入雾化器的喷嘴。
2) 压缩空气供给：压缩空气通过供给系统进入雾化器的喷嘴。
3) 液体和空气混合：液体和压缩空气在喷嘴处混合，形成雾状物质。
4) 雾化输出：混合后的液体通过喷嘴喷射出来，形成雾状物质。
3. 热雾化器的工作原理： 热雾化器利用加热的方式将液体转化为雾状物质。其工作原理可以分为以下几个步骤：
1) 液体供给：液体通过供给系统进入雾化器的加热腔。
2) 加热：加热腔中的加热元件将液体加热至沸腾温度。
3) 液体沸腾：液体在加热腔中沸腾，形成蒸汽。
4) 雾化输出：蒸汽通过出口喷射出来，形成雾状物质。
总结：
超声波雾化器利用超声波的振动作用将液体分散成微小颗粒；压缩空气雾化器利用压缩空气的力量将液体分散成微小颗粒；热雾化器利用加热的方式将液体转化为雾状物质。这三种雾化器各自具有不同的工作原理，可以根据不同的应用需求选择适合的雾化器类型。
三种雾化器的工作原理 3
三种雾化器的工作原理
雾化器是一种常见的设备，广泛应用于医疗、化妆品、农业等领域。它通过将液体转化为细小的颗粒，使其能够以气溶胶的形式释放出来。在本文中，我们将详细介绍三种常见的雾化器工作原理。
一、超声雾化器的工作原理
超声雾化器是利用超声波的作用将液体雾化的一种设备。其工作原理如下：
1. 液体进入雾化器：液体通过进料管道进入雾化器的容器中。
2. 超声波发生器产生超声波：超声波发生器产生高频的超声波。
3. 超声波传导至液体中：超声波通过传感器传导至液体中。
4. 液体受超声波作用：液体中的份子在超声波的作用下发生剧烈的振动。
5. 液体雾化：由于液体份子的振动，液体表面产生剧烈的波动，从而形成细小的液滴。
6. 雾化物输出：细小的液滴通过雾化器的出口释放出来，形成雾化物。
二、热雾化器的工作原理
热雾化器利用加热的方式将液体雾化。其工作原理如下：
1. 液体进入雾化器：液体通过进料管道进入雾化器的加热室。
2. 加热室加热：加热室中的加热元件加热液体。
3. 液体蒸发：由于加热，液体逐渐升温并蒸发成气体。
4. 液体雾化：蒸发的液体形成弱小的液滴，通过雾化器的出口释放出来。
5. 雾化物输出：弱小的液滴形成雾化物，通过雾化器的出口释放出来。 三、压缩空气雾化器的工作原理
压缩空气雾化器利用压缩空气的力量将液体雾化。其工作原理如下：
1. 液体进入雾化器：液体通过进料管道进入雾化器的喷嘴。
2. 压缩空气进入雾化器：压缩空气通过压缩空气管道进入雾化器的喷嘴。
3. 压缩空气产生气流：压缩空气在喷嘴中形成高速气流。
4. 液体受气流作用：液体被高速气流带动，形成细小的液滴。
5. 液体雾化：液体在高速气流的作用下进一步雾化。
6. 雾化物输出：细小的液滴形成雾化物，通过雾化器的出口释放出来。
综上所述，超声雾化器利用超声波的作用将液体雾化，热雾化器利用加热的方式将液体雾化，压缩空气雾化器利用压缩空气的力量将液体雾化。不同的雾化器工作原理适合于不同的应用场景，选择合适的雾化器可以提高工作效率和产品质量。
三种雾化器的工作原理 4
三种雾化器的工作原理
雾化器是一种将液体转化为雾状物的设备，它可以广泛应用于医疗、化工、食品等各种领域。
雾化器的工作原理可以分为三种类型：喷雾式雾化器、超声雾化器和热雾化器。
1.喷雾式雾化器：
喷雾式雾化器是一种最常见的雾化器类型。它通过将液体喷射成小颗粒，使其与空气混合并形成雾状。喷雾式雾化器通常由以下几个部分组成：液体供应系统、喷嘴系统和气体供应系统。
首先，液体供应系统将液体送入喷嘴系统。在喷嘴系统中，液体经过高压喷雾，会产生液体流动，形成流体动能。然后，液体流通过喷嘴的狭窄通道，并在出口处受到空气的冲击，形成液体颗粒的喷射。这些喷射的液体颗粒与空气混合，并作用于空气分子的运动，从而形成雾状。
喷雾式雾化器的工作原理可以通过两种方式实现：基于压缩空气的喷雾和超声波喷雾。基于压缩空气的喷雾式雾化器通过压缩空气将液体推入喷嘴系统并形成雾状。超声波喷雾式雾化器则利用超声波振动将液体蒸发成细小颗粒，并通过空气推动雾状物。
2.超声雾化器：
超声雾化器是一种利用超声波振动液体从而形成雾状物的雾化器。超声波雾化器包含发生器和超声波换能器两个主要部分。 首先，发生器会发出电信号引起超声波换能器振动。超声波振动会传递到液体中，使液体产生高频微小波动。这些波动将液体分解成微小颗粒，从而形成雾状。
超声雾化器的工作原理可以通过两种方式实现：共振和非共振。在共振模式下，超声波与液体的固有频率保持一致，以提高液体的振动幅度和雾化效率。在非共振模式下，超声波的频率不与液体的固有频率匹配，但仍能产生足够的振动能量使液体雾化。
3.热雾化器：
热雾化器是一种利用热能将液体蒸发形成雾状物的雾化器。它通常包含一个加热元件和一个液体供应系统。
液体供应系统会向加热元件输送液体。当液体接触到加热元件时，加热元件会产生热量，并使液体加热至其蒸发点以上。液体蒸发后形成蒸汽，蒸汽与空气混合并形成雾状物。
热雾化器的工作原理主要依赖于能量传递，液体通过吸热转化为蒸汽，然后与空气混合形成雾状。
雾化喷嘴在空冷器上的研究与应用
２０１３年第１３期 内蒙古石油化工 １７
雾化喷嘴在空冷器上的研究与应用
李艳丽，刘宏波，于红丽，刘亚龙，崔姜姜
（中原油田天然气处理厂，河南濮阳４５７０６１）
摘 要：针对天然气厂轻烃装置夏天温度达到３５℃时，在装置处理能力不变的情况下，空冷器运行
达到满负荷也无法对塔顶气相进行全部冷凝，造成精馏塔塔压升高的问题，把干式空冷器改造成干湿混
合式，在空冷器下部安装雾化喷嘴，对水进行雾化后喷到空冷器翅片上，通过水的雾化对空气进行降温 和水在翅片上的蒸发，有效的提高空冷器的冷却效果。
关键词：轻烃装置；空冷器；雾化喷嘴
中图分类号：ＴＥ６４ 文献标识码：Ａ 文章编号：１００６－－７９８１（２Ｏ１３）１３一Ｏｏ１７—０１
１现状分析及存在的问题 天然气处理厂第二气体处理厂三期轻烃装置有 １０台干式空气冷却器，用于控制塔压和塔温，对精
馏塔塔顶气相进行冷凝，提供冷量交换。但空冷器的 冷却效果受外界温度影响较大，进入夏季，外界温度
达到３５℃时，在装置处理能力不变情况下，空冷器运
行达到满负荷也无法对塔顶气相进行全部冷凝，此
时精馏塔塔压升高，尤其是Ｔ一３０１、Ｔ一３０２、Ｔ一
３０３和Ｔ一３０７分别是加压和常压操作，在高温天气
下，塔压较高、波动幅度大，不易控制，严重影响产品 质量和处理能力。为了控制装置的操作压力，一是增
加放空量，二是降低装置的处理能力。这样就延长了 开机时间，增加了运行能耗和放空损耗。
２雾化喷嘴在空冷器上的研究
针对一般干式空冷器受环境因素影响大，夏季 冷却效果不好的问题，考虑温式空冷器具有传热系
统高、冷却能力强、冷却后温度低的特点，在空冷器
下部安装了雾化喷嘴，将千式空冷器改造成千湿混
合式。
２．１雾化喷嘴的工作原理 雾化喷嘴是一种能够将液体雾化喷出，使雾珠
均匀悬浮于空气中的一种装置。其工作原理是通过
内部压力，将内部的液体挤压进喷嘴中，喷嘴内部放 置有一块铁片，高速流动的液体撞击在铁片上，反弹
三种雾化器的工作原理 5
三种雾化器的工作原理
标题：三种雾化器的工作原理
引言概述：
雾化器是一种常见的设备，用于将液体转化为细小的颗粒或液滴，通常用于医疗、化妆品和空气清洁等领域。本文将介绍三种常见的雾化器，包括超声波雾化器、压缩空气雾化器和热雾化器的工作原理。
一、超声波雾化器的工作原理：
1.1 超声波发生器产生高频振动。
1.2 液体被超声波振动击打成微小颗粒。
1.3 微小颗粒通过超声波的作用被喷射出来。
二、压缩空气雾化器的工作原理：
2.1 压缩空气被推送到喷嘴。
2.2 液体通过喷嘴被喷射出来。
2.3 液体在喷射过程中形成细小的颗粒。
三、热雾化器的工作原理：
3.1 液体被加热至沸腾状态。
3.2 沸腾的液体形成蒸汽。
3.3 蒸汽通过喷嘴喷射出来，形成细小的液滴。
四、三种雾化器的比较： 4.1 超声波雾化器工作原理简单，但需要定期清洁超声波发生器。
4.2 压缩空气雾化器成本较低，但噪音较大。
4.3 热雾化器产生的雾化效果较好，但对液体成分要求较高。
五、结论：
通过对三种雾化器的工作原理进行比较，可以根据实际需求选择合适的雾化器。不同的雾化器在不同的领域有着各自的优势和适用性，因此在选择雾化器时要根据具体情况进行考虑。希望本文能够帮助读者更好地了解雾化器的工作原理及应用。
