人教版九年级上学期第十八章电功率动态电路计算分类专项练习题
人教版九年级上学期第十八章电功率动态电路计算分类专项练习题 1 / 8 电功率动态电路计算分类专项练习 一、滑动变阻器的动态电路计算 1．如图所示电路，电源电压为7.5V保持不变，电流表的量程为0~0.6A，电压表的量程为0~3V，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“15Ω 1A”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是 A.电压表示数增大，电流表示数减小 B.电压表示数与电流表示数的比值不变 C.滑动变阻器R的电阻最大值与最小值之比为8∶3 D.整个电路的电功率的最大值与最小值之比为9∶4
答案：C 2．如图所示电路，电源电压不变。闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是
A．滑动变阻器的最大阻值为20Ω B．电源电压为10V C．小灯泡正常发光时的电阻为10Ω D．滑片P在最右端时，滑动变阻器消耗的功率为3.6W 答案：A 3．（双选）如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是
A．电源两端电压为10V B．定值电阻R2的电阻值为40Ω C．变阻器R1接入电路的最大阻值为100Ω D．电路消耗电功率的最大值为7.2W 答案：CD
VASP
A V R1 R2
S U/V
I/A 0 0.2 0.4
0.6
0.8
4 8 12 16 图甲 图乙 人教版九年级上学期第十八章电功率动态电路计算分类专项练习题 2 / 8 4．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中
A．电流表的示数最大为0.6A B．灯泡消耗的最小功率为0.12W C．电路消耗的最大电功率为2.7W D．滑动变阻器接入电路的最小电阻为4Ω。 答案D 5．（多选）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是 A．R1的阻值为20Ω B．R2的最大阻值为50Ω C．电源电压为6V D．该电路消耗的最大电功率为0.9W
答案：BC 6．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示，则下列判断正确的是
A．图线A是电阻R1的I﹣U关系图象 B．当电压表V1示数是10V时，R2接入电路中的阻值为20Ω C．电路消耗最大总功率为16.2W 人教版九年级上学期第十八章电功率动态电路计算分类专项练习题 3 / 8 D．电流表示数变化了0.7A，电阻R2消耗的功率变化了9.8W 答案：C 7．如图所示电路中，电源电压不变，小灯泡标有“6V 3W”字样．闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1∶P2 =5∶6．下列判断正确的是
A.滑动变阻器的最大阻值为10Ω B.电路允许消耗的最大功率为4.5W C.小灯泡正常发光时，滑片P位于滑动变阻器中点位置 D.滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W 答案：B 8．如图所示，电源电压U保持不变，R2为定值电阻，滑动变阻器R1的最大阻值为R1′。当滑片P在a端时，R2消耗的电功率为6W；当滑片P在b端时，电流表的示数为0.2A，且滑片P在a端时电压表示数U1与滑片P在b端时电压表示数U2之比U1∶U2=5∶1。则（ ）
A．R2=8Ω B．R1′=24Ω C．U1=9V D．U=20V 答案：B 9．如图甲电路中，电源电压保持不变，R1是定值电阻．当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是
A．电源电压为14V B．R2的最大阻值是30Ω C．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25W D．滑片P在a端时，2分钟内R2消耗的电能是144J 答案：BCD 10．如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。则下列结果正确的是
V AP 人教版九年级上学期第十八章电功率动态电路计算分类专项练习题
4 / 8 A．电路中的最小电流为1.5A B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J C．R先后两次消耗的电功率之比为8:9 D．R1先后两次消耗的电功率之比为4:3 答案：C 二、开关转换的动态电路计算 1．如图所示，电源电压保持3V不变，R1=10Ω，闭合开关S．开关S0拨至b时电压表示数是拨至a时的三分之一。当开关S0拨至b时，以下说法正确的是
A．电压表的示数是3V B．通过R1的电流是0.1A C．电阻R2的阻值是5Ω D．R1与R2的功率比为1︰3 答案：B 2．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W” 和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0～12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则：（ ）
A．电源电压为12V B．两灯都正常发光时电流表的示数为3A C．整个电路的最小功率2.25W D．整个电路的最大功率9W 答案：D 3．如图所示电路中，R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A，下列说法正确的是（ ）
A．电源电压为6V B．R2的阻值为1Ω C．S1和S2都闭合时，R2消耗的功率为18W D．只闭合S2时，电路消耗的总功率为24W 人教版九年级上学期第十八章电功率动态电路计算分类专项练习题 5 / 8 答案：D 4．如图所示，电源电压保持不变，L1、L2、L3是电阻保持不变的灯泡，L2、L3完全相同．第一次开关S、S1、S2都闭合时，L1的电功率为25W；第二次只闭合开关S时，L1的电功率为16W．则下列说法正确的是（ ）
A．L1、L2两灯丝电阻之比为1∶4 B．只闭合S时，L1和L3的功率之比为1∶4 C．L1前后两次的电压之比为25∶16 D．前后两次电路消耗的总功率之比为25∶4 答案：D 5．如图所示，电阻电压不变，R0为定值电阻，灯L1、L2分别标有“6V 6W”和“6V 3W”字样。设灯丝的电阻不变，当开关S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P2。已知P1︰P2=9︰4，下列说法中正确的是
A.灯泡L1、L2的电阻之比为1︰2 B.电源电阻为6V C.定值电阻R0的阻值为6Ω D.S分别与a、b接触时，电路的总功率之比为3︰2 答案：ACD 6．（多选）如图所示，电源电压保持不变，R2=50Ω，闭合S1，断开S2，R1的电功率P1=0.1W，电压表示数为U1。开关都闭合时，电压表示数为6U1。用电阻R3替换R1、R2中的某一个，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2，U2与U1相比，变化了0.5V。则下列结论正确的是
A．R3可能是110Ω B．R3可能是5Ω C．P2可能是0.54W D．P2可能是0.65W 答案：AC 人教版九年级上学期第十八章电功率动态电路计算分类专项练习题 6 / 8 7．如图所示的电路，电源电压不变，灯L标有“6V 3W”字样，不考虑灯丝电阻的变化。当甲、乙都是电流表，S1闭合、S2断开，此时I甲=0.5A，电路消耗的总功率为P1；当甲、乙都是电压表，S1、S2都闭合，此时U乙=2.4V，电路消耗的总功率为P2．下列说法正确的是
A．电阻R的阻值为36Ω B．电路的总功率之比P1∶P2=5∶2 C．当甲、乙都是电压表，S1、S2闭合时，灯L的实际功率为0.48W D．当甲、乙都是电流表，S1闭合、S2断开时，两表示数之比I甲：I乙=2∶3 答案：C 8．在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，灯泡L2的额定电压为6V，图乙是灯泡L2的U﹣I图像。
（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值。 （2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率。 （3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？ 答案：（1）电阻R0的阻值为4Ω （2）灯泡L1的额定功率为4W （3）电路允许达到的最大总功率6W 三、动态电路综合计算 1．（多选）如图所示，定值电阻R0=10Ω，滑动变阻器R的最大阻值为20Ω，灯泡L上标有“3V 0.6W”的字样，忽略灯丝电阻的变化。只闭合开关S、S1，并把R的滑片移到最右端，电流表的示数为0.1A，下列说法正确的是
A．电源电压为3V B．此电路的最小功率为0.3W C．此电路的最大功率为1.5W
人教版九年级上学期第十八章电功率计算专项练习题
电功率计算专项练习1.如图所示，电源电压不变，R1=20Ω，只闭合开关S时电流表的示数是0.15A，再闭合开关S1时电流表示数是0.21A．求：（1）电源电压．（2）开关S、S1都闭合时，电阻R2的电功率．解：（1）当开关S闭合、S1断开时，电路为R1的简单电路，电流表测电路中R1的电流I1，电压电压直接加在R1的两端，即U=U1，由欧姆定律：I=得：电源的电压U=U1=I1R1=0.15A×20Ω=3V；（2）当开关S和S1都闭合时，两电阻并联，电流表测干路电流，I=I1+I2I2=I﹣I1=0.A﹣0.15A=0.06A，电阻R2的功率：P2=UI2=3V×0.06A=0.18W；2.如图是小明设计的某调温电热器工作原理的甲、乙两个方案，其中电阻R1、R2、R3、R4 均为发热电阻．（1）甲方案中，开关S1S2均闭合，电热器处于高温档；乙方案中，开关开关S1S2均闭合，电热器处于高温档．（2）甲、乙两种方案中高温档的功率相同，低温档的功率也相同，则电阻R1＜R3．（选填“＞”、“＜”或“=”）（3）甲方案中，高温档功率是低温档功率的10倍，若把R2换成R2′，结果低温档功率变为原来的一半，则R2′=19R1．解：（1）乙方案中，开关S1S2均闭合，R3与R4的两电阻并联，总功率P=P3+P4，S闭合、S1断开只有电阻R4接入电路，总功率P′=P4，∵P＞P′，∴开关S1S2均闭合电热器处于高温档．（2）甲方案中，S、S1都闭合时，只有电阻R1接入电路，则P甲高=，乙方案中，S、S1都闭合时，R3与R4的两电阻并联，总功率P=P3+P4=+，∵甲、乙两种方案中高温档的功率相同，∴=+，则＞，∴R1＜R3；（3）甲方案中，高温档功率P甲高=，S闭合、S1断开，电阻R1与R2串联接入电路，低温档功率为P甲低，若把R2换成R2′，则低温档功率P甲低′=，∵P甲低′=P甲低，P甲高=10P甲低，∴P甲低′=P甲高，即：=×，∴R2′=19R1．3.如图所示，电源电压保持不变，灯泡L标有“6V 6W”字样（灯丝的阻值不变），当S和S1都闭合时，电压表示数为10V；当闭合S，断开S1时，灯泡L正常发光．求：（1）电阻R的阻值．（2）当闭合S，断开S1时，电路消耗的总功率．解：（1）根据P=得R L===6Ω；（2）当S和S1都闭合时，灯泡与R串联，电压表测R两端的电压，∵灯泡正常发光，∴U L=U额=6V，I===1A，∵串联电路中总电压等于各分电压之和，∴U=U R+U L=10V+6V=16V，P=UI=16V×1A=16W．4.家庭照明既可以使用白炽灯，也可以使用普通节能灯或LED节能灯。
人教版九年级十八章电功率专题 动态电路计算练习题(无答案)
电功率专题动态电路计算1.如图所示，在定值电阻R1和滑动变阻器R2串联的电路中，电源两端电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变小，电阻R1消耗的电功率变小B．电压表V2的示数变大，电路消耗的总电功率变大C．电压表V1的示数与电流表A的示数的比值不变D．电压表V1的示数与电压表V的示数的比值变小2.如图所示电路，电源电压为6V，R1=10Ω，R2=20Ω，R3=5Ω，当闭合开关S1后，下列说法正确的是（）A．闭合开关S2、S3，通过R2的电流是0.24A B．断开S2、S3，电路消耗的功率是2.4WC．断开S2、闭合S3，R1两端的电压是6VD．在相等的时间内，闭合S2、S3时和断开S2、S3时，电流通过R1产生的热量之比是9：43.在如图所示的电路中，开关S由断开到闭合时，电流表的示数由0.3A变化到0.5A，此时滑动变阻器R2消耗的电功率为4.5W，则（）A．通过电阻R1的电流为0.2 A B．滑动变阻器R2连入电路的电阻值为50ΩC．电压表示数为1 5 V D．1 min电阻R1产生的热量为270 J4. 如图所示电路，电源两端电压U保持不变，闭合开关S．当开关S1闭合时，电路消耗的电功率为P，电压表V1、V2的示数分别为U1和U2；开关S1断开时，电路消耗的电功率为P'，电压表V1、V2的示数分别为U'1和U'2，电阻R3消耗的电功率为6W．已知电阻R1=2Ω，U1：U'1=3：2，U2：U'2=15：16．则下列判断正确的是（）A．R3=6Ω，R1：R2=1：5 B．R2=10Ω，R2：R3=3：5 C．U=18V，P'=18W D．P=27W，P：P'=3：1 5.某调光灯电路如图所示，当滑动变阻器达到滑片P滑至a端时，灯泡L的功率为36W；滑片P滑至b端时，灯泡L的功率为9W，则滑片P滑至ab的中点时，灯泡L的功率为（）A．16W B．18W C．22.5W D．25W6.如图所示的电路中，电源电压保持不变，电压表和电流表的示数分别用U、I表示，定值电阻R2和整个电路消耗的电功率分别用P、P总表示。
人教版九年级上学期第十八章电功率电热计算专项练习题
电功率电热计算专项练习1.特高压技术可以减小输电过程中电能的损失。
某发电站输送的电功率为 1.1×105kW，输电电压为1100kV，经变压器降至220V供家庭用户使用。
小明家中有一个标有“220V2200W”的即热式水龙头，其电阻为Ro，他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R和两个指示灯（指示灯电阻不计）改装了电路，如图，开关S，可以同时与a、b相连，或只与c相连，使其有高温和低温两档。
求：（1）通过特高压输电线的电流；（2）改装前，若水龙头的热效率为90%，正常加热1分钟提供的热量；（3）改装后，水龙头正常工作时高温档与低温档电功率之比为4：1，请计算出高温档时的电功率。
2.豆浆机主要由电动机和电热管组成。
下表为某型号豆浆机的主要技术参数。
如图是用豆浆机在额定电压下做一次豆浆的过程中电热管和电动机的P-t图象。
（1）豆浆机中电热管和电动机是（选填“串联”或“并联”）关系，电动机将电能转化为能。
（2）豆浆机正常工作时，通过电热管的电流是多少？（结果保留两位小数）（3）豆浆机正常工作，做一次豆浆消耗的电能是多少？（4）豆浆机正常工作时，若在第一个加热阶段消耗的电能有87.5%被豆浆吸收，则能使额定容量的豆浆温度升高多少？[豆浆的比热容取4.2×103J/（kg·C），密度与水相同，ρ水=1.0×103kg/m3.]解：（1）由图可知，电流分别流经电动机和电热管，所以电动机和电热管的连接方式是并联；电热管工作时将电能转化为内能；（2）由表知，电热管的额定功率为1000W，由根据P=UI，豆浆机正常加热时通过电热管的电流：（3）由上图可知，加热的功率为1000W，对应的加热时间：tR=4min×2+2min=10min=600s；电动机工作时间：tM=2min+4min=360s，由P=W/t可得，加热消耗的电能：WR=PRtR=1000W×600s=6×105J，电动机工作消耗的电能：WM=PMtM=120WX360s=4.32×104J，豆浆机正常工作做一次豆浆总共消耗的电能：W=WR+ WM=6×105J+4.32×104J=6.432×105J；（4）由表知，额定容量的豆浆为1L，由密度公式可得，其质量为：m=ρV= 1.0×103kg/m3×1×10-3m3=1kg；豆浆机正常工作时，在第一个加热阶段消耗的电能为：W=PRt=1000W×4×60s=2.4×105J，根据效率公式可得能使额定容量的豆浆升高的温度：3.如图甲是一款新型智能电暖器，内装有导热油。

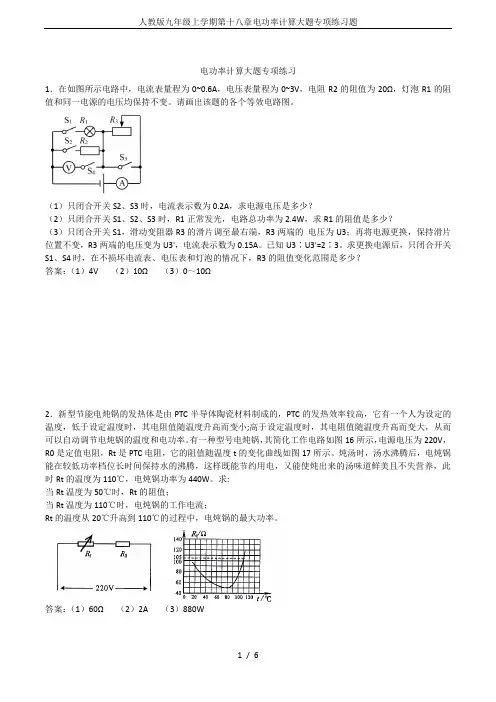

人教版九年级上学期第十八章电功率计算大题专项练习题
电功率计算大题专项练习1．在如图所示电路中，电流表量程为0~0.6A，电压表量程为0~3V，电阻R2的阻值为20Ω，灯泡R1的阻值和同一电源的电压均保持不变。
请画出该题的各个等效电路图。
（1）只闭合开关S2、S3时，电流表示数为0.2A，求电源电压是多少？（2）只闭合开关S1、S2、S3时，R1正常发光，电路总功率为2.4W，求R1的阻值是多少？（3）只闭合开关S1，滑动变阻器R3的滑片调至最右端，R3两端的电压为U3；再将电源更换，保持滑片位置不变，R3两端的电压变为U3'，电流表示数为0.15A。
已知U3∶U3'=2∶3。
求更换电源后，只闭合开关S1、S4时，在不损坏电流表、电压表和灯泡的情况下，R3的阻值变化范围是多少？答案：（1）4V （2）10Ω （3）0～10Ω2．新型节能电炖锅的发热体是由PTC半导体陶瓷材料制成的，PTC的发热效率较高，它有一个人为设定的温度，低于设定温度时，其电阻值随温度升高而变小;高于设定温度时，其电阻值随温度升高而变大，从而可以自动调节电炖锅的温度和电功率。
有一种型号电炖锅，其简化工作电路如图16所示，电源电压为220V，R0是定值电阻，Rt是PTC电阻，它的阻值随温度t的变化曲线如图17所示。
炖汤时，汤水沸腾后，电炖锅能在较低功率档位长时间保持水的沸腾，这样既能节约用电，又能使炖出来的汤味道鲜美且不失营养，此时Rt的温度为110℃，电炖锅功率为440W。
求:当Rt温度为50℃时，Rt的阻值；当Rt温度为110℃时，电炖锅的工作电流；Rt的温度从20℃升高到110℃的过程中，电炖锅的最大功率。
答案：（1）60Ω （2）2A （3）880W3．如图所示，电源电压恒定，滑动变阻器的规格为“30Ω 1A”，在AB间接入规格为“12V 12W”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光。
（1）求灯泡正常工作时通过的电流和电源电压。
人教版九年级上学期第十八章电功率电热综合计算专题练习(含答案)
电功率电热综合计算专题练习1.某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能。
内部简化的电路如图乙所示，开关S可根据设定在“1”、“2”、“3”挡之间自动转换，某次煮饭时电功率与时间的关系如图丙所示。
求：（1）电阻R1的阻值（2）此次煮饭产生的总热量如果用来烧水，其中80%热量被水吸收，则能将初温是20℃，多少质量的水烧开[在一个标准大气压下，水的比热容c水=4.2×103J/（kg·C），计算结果保留2位小数]。
2.如图所示是某款电热水壶及其铭牌的部份参数，当电热水壶正常工作时，求：（1）电热水壶的电阻；（2）将一壶水从25C加热到100℃时，水吸收的热量[c水=4.2×103J/（kg·C）]；（3）若加热一壶水所需时间为10min，电热水壶的热效率。
3.小明妈妈为奶奶买了一个电热足浴盆（如图所示），内部由加热系统和按摩系统两部分组成。
加热系统的加热电阻额定电压220V，额定功率605W.问：（1）小明帮奶奶泡脚时，向足浴盆中加入6kg初温为20℃的水，加热系统的加热电阻正常工作15min将水加热到40℃，此加热过程中水吸收的热量是多少？消耗的电能是多少？[c水=4.2×103J/（k g·C）]（2）当小明家的实际电压是200V时，加热电阻工作的实际功率是多少？（3）足浴盆按摩系统中的电动机工作电压是12V（按摩系统将交流电压转换为12V），工作电流为4A，其电阻为0.5Ω，电动机工作中因发热损失的功率是多少？4.图为某电热器的电路原理图，通过将开关S置于不同的位置，可以实现“加热”和“保温”两种状态的变换，对应的额定功率分别为800W和40W。
（1）将开关S接“1”时，电热器处于（选填“加热”或“保温”）状态。
（2）电热器在加热状态下正常工作，将0.5kg初温为20℃的水加热到100℃，需要多长时间？【水的比热容为4.2×103J/（kg·C），假设电能全部转化为水的内能】5.如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成。

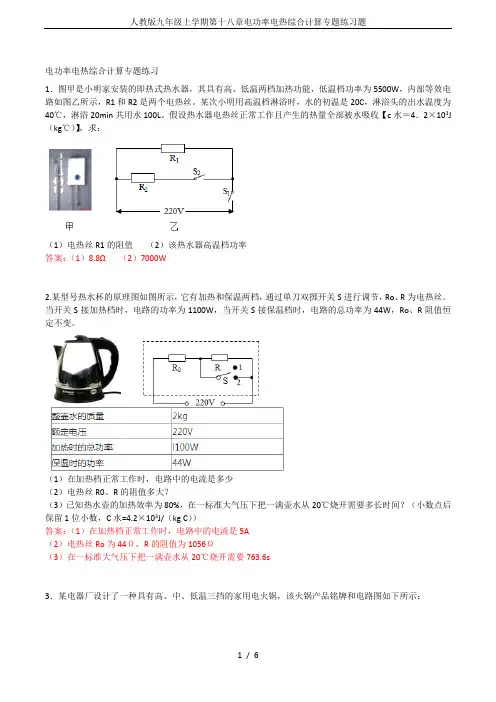

人教版九年级上学期第十八章电功率电热综合计算专题练习题
电功率电热综合计算专题练习1．图甲是小明家安装的即热式热水器，其具有高、低温两档加热功能，低温档功率为5500W，内部等效电路如图乙所示，R1和R2是两个电热丝。
某次小明用高温档淋浴时，水的初温是20C，淋浴头的出水温度为40℃，淋浴20min共用水100L。
假设热水器电热丝正常工作且产生的热量全部被水吸收【c水＝4．2×103J （kg℃）】，求：（1）电热丝R1的阻值（2）该热水器高温档功率答案：（1）8.8Ω（2）7000W2.某型号热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，Ro、R为电热丝。
当开关S接加热档时，电路的功率为1100W，当开关S接保温档时，电路的总功率为44W，Ro、R阻值恒定不变。
（1）在加热档正常工作时，电路中的电流是多少（2）电热丝R0、R的阻值多大？（3）已知热水壶的加热效率为80%，在一标准大气压下把一满壶水从20℃烧开需要多长时间？（小数点后保留1位小数，C水=4.2×103J/（kg C））答案：（1）在加热档正常工作时，电路中的电流是5A（2）电热丝Ro为44Ω，R的阻值为1056Ω（3）在一标准大气压下把一满壶水从20℃烧开需要763.6s3．某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如下所示：(1)当开关S1断开，S2接a时，该电火锅选用低温档工作(选填“高温”、“中温”或“低温)(2)当电火锅使用中温档正常工作时，电路中电流是多大?接入电路的电热丝的阻值是多少?(3)用电火锅高温档在额定电压下烧水7分钟，电流做了多少功?若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃(c水=4.2×103J/(kg℃)?答案：（2）当电火锅使用中温档正常工作时，电路中电流是2A；接入电路的电热丝的阻值是110Ω。
（3）用电火锅高温档在额定电压下烧水7分钟，电流做了3.696×105]的功；若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高80℃。
人教版九年级物理第十八章电功与电功率计算专题练习(含答案)
人教版九年级物理第十八章电功与电功率计算专题练习（含答案）【练1】晶晶的爸爸从国外带回来一个电饭锅，电饭锅上标着“110V1000W”.则该电饭锅正常工作1min，消耗的电能是（）A．6×104J B．1.1×105J C．6.6×106J D．545.4J【答案】A【练2】甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A.甲灯的实际功率一定是25WB.将乙灯接入110V 电路中，它的实际功率为50WC.两灯均正常发光时，乙灯消耗的电能较多D.两灯均正常发光时，甲灯灯丝电阻较大【答案】D【练3】将两个“220V60W”的白炽灯串联接在家庭电路中，两灯发光的总功率为（）A．120W B．60W C．30W D．15W【答案】C【练4】有两个电阻R1=10Ω，R2=5Ω，当它们串联接在9V 电源上时，通过的电流是A，电路的总功率是W；若把它们并联接在同一个电源上，电路的总功率是W. 【答案】0.6A 5.4W 24.3W【练5】通过甲乙两个电阻的电流随其两端电压的关系如图所示.把这两只电阻串联起来接在电源两端，通过它们的电流是0.4A，则电路的总功率是W.【答案】5.6【练6】一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为Ω；当其两端电压为110V 时，该电炉的实际功率为W．（不计温度对电阻的影响）【答案】44；275【练7】小鹏同学家的电能表如图所示，则小鹏家已消耗的电能为kW•h，转盘已转过转；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3 分钟转过100 转，电水壶工作时的实际电功率为kW．【答案】30；6×104；1【电路总功率】【例8】电源两端的电压U 相同，R1<R2，电路消耗的总功率由小到大的顺序是( )A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁【答案】D【变8-1】小灯泡L1和L2分别标有“220V 100W”、“220V 60W”，第一次将两个小灯泡串联接入某电路中，两只小灯泡的实际功率分别为P1、P2，此时电路的总功率为P 串.第二次将这两个小灯泡并联在原电路中，两只小灯泡的实际功率为P3、P4，此时电路的总功率为P并.请将P1、P2、P3、P4、P 串、P 并按大小排序.【答案】P 并> P3> P4>P 串> P2 >P1【例9】如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U 的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W.设灯丝电阻不变，下列说法中不正确的是（）A．甲、乙两图中通过灯L1电流之比是2∶3B．L1、L2两灯灯丝电阻之比是2∶1C.甲图中灯L1、L2的功率之比是2∶1D.甲、乙两图电路消耗的总功率之比是3∶2【答案】D【额定功率与实际功率】【例10】有“220V15W”、“110V15W”和“36V15W”的三只灯泡，当它们分别在其额定电压下工作时（）A.“220V15W”的灯泡最亮B.“110V15W”的灯泡最亮C.“36V15W”的灯泡最亮D.三只灯泡一样亮【答案】D【例11】有两个灯泡L1 和L2，分别标有“ PZ220V 40W ”、“ PZ220V 60W ”的字样．若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A.将两灯并联后接在220V 的电路两端，L1 比较亮B.将两灯并联后接在220V 的电路两端，L2 比较亮C.将两灯串联后接在440V 的电路两端，它们都能正常工作D.将两灯串联后接在220V 的电路两端，L2 比较亮【答案】B【变11-1】（多选）把标有“220V、40W”和“220V、15W”的甲、乙两盏电灯串联接在220V 电压下，则下面分析正确的有（）A.两盏电灯的总功率等于55WB.两盏电灯的总功率小于15WC.甲灯比较亮D.乙灯比较亮【答案】BD【例12】某5W 的吸顶灯由10 只相同的L ED 小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10 只小灯珠的连接方式是联。
人教版九年级上学期第十八章电功率计算大题专项练习题
电功率计算大题专项练习1．如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω。
闭合开关S ，电流表A1的示数为2A ，电流表A2的示数为0.8A 。
求： （1）电源电压；（2）电阻R1消耗的电功率。
答案：（1）8V （2）9.6W2．如图甲所示，电源两端电压保持不变，L 是标有“6V 3.6W”的小灯泡，通过它的电流和它两端的电压关系如图乙所示，R0为定值电阻。
当开关S 、S1、S2都闭合，且滑动变阻器的滑片位于a 端时，小灯泡恰好正常发光，此时R0消耗的功率为P1；当S 、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A ；当S 、S2闭合，S1断开，滑动变阻器的滑片滑到b 端时，R0消耗的功率为P2，且P1∶P2=9∶4，求：（1）小灯泡正常发光时的电阻；（2）滑动变阻器的最大阻值；（3）定值电阻R0的阻值。
答案：（1）10Ω （2）8Ω （3）16ΩU /VI /A0.20.40.6甲 乙 S R 1A 1A 2 R 23．如图所示，电源电压恒定，R 为定值电阻，灯泡L 标有“6V 6W”的字样，滑动变阻器R'最大阻值为36Ω．闭合开关S ．当滑片P 移到最右端时，电流表的示数为1A ；当滑片P 移到最左端时，电流表的示数为0.2A ．（不考虑灯丝电阻变化）（1）该电路是＿＿＿联电路，灯泡L 的电阻是＿＿＿Ω．（2）电源电压是多少？定值电阻R 的阻值是多少？（3）移动滑片P ，当滑动变阻器消耗的电功率为27 16 W 时，滑动变阻器接入电路的阻值是多少？答案：（1）串 6 （2）9V 3Ω （3）3Ω或27Ω4．在如图所示电路中，电源电压6V 恒定，电流表的量程为0～0.6A ，电压表的量程为0～3V ，灯泡的规格分别为L1“6V 1.8W ”和L2“6V 1.2W ”，滑动变阻器R 的规格为“50Ω 1.5A ”，不计温度对灯丝电阻的影响．求：（1）灯泡L1的电阻（2）滑动变阻器的滑片P 放在a 端时，闭合开关S1、S2、S3后，电流表的读数是多少?（3）闭合开关S1、S2，断开S3时，调节滑动变阻器的滑片P ，使灯泡L1的实际功率为0.8W 时，滑动变阻器消耗的电功率是多少？（4）若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率?答案：（1）20Ω （2）0.5A （3）0.4W （4）0.6W5．如图所示，电源电压和小灯泡的阻值均保持不变．小灯泡L 标有“4V ，1.6W”字样，电阻R1=20Ω，滑动变阻器R 允许通过的最大电流为1A ，电流表的量程为0~0.6A ，电压表的量程为0~3V ．（1）只闭合开关S2时，电压表的示数为2V ，则电源电压和电阻R1消耗的功率分别是多少？（2）在不损坏电路元件的情况下，若闭合所有开关，滑动变阻器R2消耗的最大功率和最小功率之比为2∶1，则只闭合开关S3，小灯泡L消耗的电功率变化范围是多少？答案：（1）6V 0.8W （2）0.4~0.9W6．电阻式传感器被广泛应用于测力、测压、称重，它的核心部分是一只可变电阻。
人教版九年级物理全一册第十八章 专题训练(二) 电功率之动态电路计算
专题训练(二)电功率之动态电路计算类型1开关开闭引起的动态电路1．如图1所示，R1的阻值为10 Ω，S1、S2都闭合时，电压表示数为4.5 V，则电源电压为________V。
接着只将S2断开，电压表的示数为3 V，此时R2消耗的电功率为________W。
图12．如图2所示的电路中，R1、R2为定值电阻，其中R1＝10 Ω。
当只闭合开关S1时，电流表的示数为0.4 A，则电源电压为________V；当同时闭合开关S1、S2时，电流表的示数增大为1.2 A，则R2消耗的电功率为________W。
图23．如图3所示，电源电压不变，开关S闭合，S1由闭合到断开，电压表的示数由12 V 变为8 V，则下列说法中正确的是()图3A．电源电压为20 VB．R1与R2的阻值之比为2∶1C．S1断开前后，整个电路消耗的电功率之比为3∶1D．S1断开前后，R2消耗的电功率之比为9∶44．如图4所示的电路中，电源电压恒定不变，已知R1＝10 Ω，当S闭合、S1和S2断开时，电流表的示数为0.2 A；当S2断开、S和S1闭合时，电流表的示数为0.8 A。
求：(1)S闭合、S1和S2断开时，电压表的示数。
(2)定值电阻R2的阻值。
(3)S1断开、S和S2闭合时，电路的总功率。
图4类型2滑动变阻器的滑片移动引起的动态电路5．如图5所示，闭合开关S后，滑动变阻器的滑片置于最左端时电流表的示数I1＝0.5 A，电压表示数U1＝6 V；滑动变阻器的滑片置于最右端时电流表的示数I2＝0.25 A。
若电源电压不变，求：(1)电阻R的阻值。
(2)滑动变阻器的滑片置于最右端时电压表的示数U2。
(3)滑动变阻器的滑片置于最右端时电阻R消耗的电功率P2。
图56．如图6甲所示是“电子技师”学生社团所使用的迷你电烙铁，其铭牌上标有“6 V 12 W”字样。
社团小组对其改进，使电烙铁温度可调，图乙为小组设计的电路简图。
闭合开关，当滑动变阻器(铭牌上标有“15 Ω 2 A”字样)接入电路的电阻为6 Ω时，电烙铁刚好正常工作，不考虑温度对电阻的影响，求：(1)当电烙铁正常工作时，通过电烙铁的电流和电烙铁的电阻。
