H3C交换机配置命令详解
H3C的路由器配置命令详解SYS进入视图配置模式in s0 进入serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配enca hdlc/ppp 捆绑链路协议hdlc 或者pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeexit以上根据中国电信ddn 专线多数情况应用普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器特权用户模式#?clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中全局配置模式aaa-enable 使能配置AAA(认证，授权和计费) access-list 配置标准访问表arp 设置静态ARP人口chat-script 生成一个用在modem上的执行脚本custom-list 创建定制队列列表dialer-list 创建dialer-listdram-wait 设置DRAM等待状态enable 修改ENABLE口令exit 退出全局配置模式firewall 配置防火墙状态flow-interval 设置流量控制时间间隔frame-relay 帧中继全局配置命令集ftp-server FTP 服务器help 系统帮助命令简述host 添加主机名称和其IP地址hostname 修改主机名ifquelen 更改接口队列长度interface 选择配置接口ip 全局IP配置命令子集ipx 全局IPX配置命令子集loghost 设置日志主机IP地址logic-channel 配置逻辑通道login 启动EXEC登录验证modem-timeout 设置modem 超时时间multilink 配置multilink 用户使用的接口multilink-user 配置multilink 用户使用的接口natserver 设置FTP,TELNET,WWW服务的IP地址no 关闭某些参数开关priority-list 创建优先级队列列表router 启动路由处理settr 设置时间范围snmp-server 修改SNMP参数tcp 配置全局TCP参数timerange 启动或关闭时间区域user 为PPP验证向系统中加入用户vpdn 设置VPDNvpdn-group 设置VPDN组x25 X.25协议分组层H3C交换机常用命令解释作者:admin 日期:2009-12-19字体大小: 小中大H3C交换机常用命令注释H3C交换机#######################################################################31、system-view进入系统视图模式2、sysname为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid设置端口访问模式7、undo shutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan 10创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all允许所有的vlan通过H3C路由器############################################################################# #########1、system-view进入系统视图模式2、sysname R1为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0配置IP地址和子网掩码7、undo shutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router############################################################################# #############1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:reset save ；reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
7、192.168.1.1/24等同192.168.1.1 255.255.255.0；在配置交换机和路由器时，192.168.1.1255.255.255.0 可以写成：192.168.1.1 248、设备命名规则：地名-设备名-系列号例：PingGu-R-S3600############################################################################# ####################################H3C华为交换机端口绑定基本配置2008-01-22 13:401，端口+MACa)AM命令使用特殊的AM User-bind命令，来完成MAC地址与端口之间的绑定。
例如：[SwitchA]am user-bind mac-address 00e0-fc22-f8d3 interface Ethernet 0/1配置说明：由于使用了端口参数，则会以端口为参照物，即此时端口E0/1只允许PC1上网，而使用其他未绑定的MAC地址的PC机则无法上网。
但是PC1使用该MAC地址可以在其他端口上网。
b)mac-address命令使用mac-address static命令，来完成MAC地址与端口之间的绑定。
例如：[SwitchA]mac-address static 00e0-fc22-f8d3 interface Ethernet 0/1 vlan 1[SwitchA]mac-address max-mac-count 0配置说明：由于使用了端口学习功能，故静态绑定mac后，需再设置该端口mac学习数为0，使其他PC 接入此端口后其mac地址无法被学习。
2，IP+MACa)AM命令使用特殊的AM User-bind命令，来完成IP地址与MAC地址之间的绑定。
例如：[SwitchA]am user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定，即与绑定的IP地址或者MAC地址不同的PC机，在任何端口都无法上网。
支持型号：S3026E/EF/C/G/T、S3026C-PWR、E026/E026T、S3050C、E050、S3526E/C/EF、S5012T/G、S5024G b)arp命令使用特殊的arp static命令，来完成IP地址与MAC地址之间的绑定。
例如：[SwitchA]arp static 10.1.1.2 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定。
3，端口+IP+MAC使用特殊的AM User-bind命令，来完成IP、MAC地址与端口之间的绑定。
例如：[SwitchA]am user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3 interface Ethernet 0/1配置说明：可以完成将PC1的IP地址、MAC地址与端口E0/1之间的绑定功能。
由于使用了端口参数，则会以端口为参照物，即此时端口E0/1只允许PC1上网，而使用其他未绑定的IP地址、MAC地址的PC机则无法上网。
但是PC1使用该IP地址和MAC地址可以在其他端口上网。
############################################################################# ##################[S2016-E1-Ethernet0/1]mac-address max-mac-count 0;进入到端口，用命令mac max-mac-count 0(端口mac学习数设为0)[S2016-E1]mac static 0000-9999-8888 int e0/1 vlan 10;将0000-9999-8888绑定到e0/1端口上，此时只有绑定mac的pc可以通过此口上网,同时E0/1属于vlan 10就这样，ok了，不过上面两个命令顺序不能弄反，除非端口下没有接pc############################################################################# ###########dis vlan 显示vlanname text 指定当前vlan的名称undo name 取消[h3c] vlan 2[h3c-vlan2]name test vlandis users 显示用户dis startup 显示启动配置文件的信息dis user-interface 显示用户界面的相关信息dis web users 显示web用户的相关信息。
H3C交换机配置命令详解
H3C交换机配置命令详解H3C交换机配置命令详解2016在中国交换机市场，H3C自2003年公司成立以来，已累计出货上百万台，以太网交换机端口数占全球的市场份额23.4%，在交换机领域内综合技术实力和市场份额排名均达到业界第一。
在h3c交换机的命令中，从园区到数据中心、盒式到箱式、从FE、GE到10G和100G，从L2到L4/7，从IPv4到IPv6，从接入到核心，用户都有最丰富的选择和灵活的组合。
下面是最新的2016年H3C交换机配置命令大全，希望对同学们学习交换机有所帮助!1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration ;檫除旧的配置文件reboot ;交换机重启display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ;创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。
H3C华为交换机配置命令大全
H3C交换机配置命令大全1、system-view进入系统视图模式2、sysname为设备命名3、displaycurrent-configuration当前配置情况4、language-modeChinese|English中英文切换5、interfaceEthernet1/0/1进入以太网端口视图6、portlink-typeAccess|Trunk|Hybrid设置端口访问模式7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan10创建VLAN10并进入VLAN10的视图模式11、portaccessvlan10在端口模式下将当前端口加入到vlan10中12、portE1/0/2toE1/0/5在VLAN模式下将指定端口加入到当前vlan中13、porttrunkpermitvlanall允许所有的vlan通过H3C路由器1、system-view进入系统视图模式2、sysnameR1为设备命名为R13、displayiprouting-table显示当前路由表4、language-modeChinese|English中英文切换5、interfaceEthernet0/0进入以太网端口视图6、ipaddress配置IP地址和子网掩码7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、iproute-staticdescriptionTo.R2配置静态路由11、iproute-static0.0.0.0descriptionTo.R2配置默认的路由H3CS3100SwitchH3CS3600SwitchH3CMSR20-20Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-modeChinese|English中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>resetsave；<H3C>reboot；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

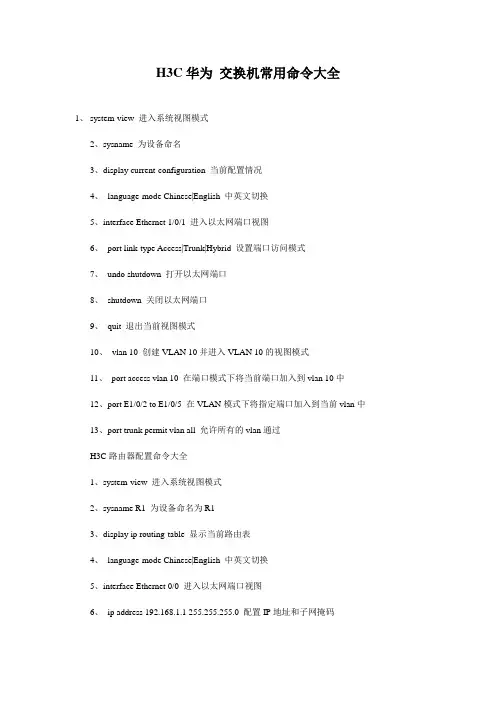

H3C 华为交换机-路由器配置常用命令
H3C华为交换机常用命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器配置命令大全1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
H3C交换机配置命令
H3C交换机基础配置命令前面我们提过到华为与思科的交换机的基础配置命令，交换机的配置原理基本上都是类似的，很多朋友就问到H3C的配置命令，这里面我们今天就来了解下，基础的配置命令，大家可以重点看下vlan的划分，这个在项目应用中较多。
一、用户配置:<H3C>system-view[H3C]super passwordH3C 设置用户分级密码[H3C]undo superpassword 删除用户分级密码[H3C]localuser bigheap 1234561 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap 删除Web网管用户[H3C]user-interface aux0 只支持0[H3C-Aux]idle-timeout 250 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout 恢复默认值[H3C]user-interface vty0 只支持0和1[H3C-vty]idle-timeout 250 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout 恢复默认值[H3C-vty]set authentication password123456 设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword 取消密码[H3C]displayusers 显示用户[H3C]displayuser-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface20 创建并进入管理VLAN[H3C]undo interface vlan-interface20 删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ipaddress 删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 指定缺省网关(默认无网关地址) [H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undoshutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 查看管理VLAN的接口信息<H3C>debuggingip 开启IP调试功能<H3C>undo debugging ip三、DHCP客户端配置:[H3C-Vlan-interface20]ip addressdhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debuggingdhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四、端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal 内环测试[H3C-Ethernet0/3]loopbackexternal 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall 允许所有的VLAN通过当前的trunk 端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 删除该汇聚组[H3C]link-aggregation modeegress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound 表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五、VLAN配置:[H3C]vlan 2[H3C]undo vlanall 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 显示user-group 20的相关信息六、集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undoadministrator-address 退出集群[H3C]displaycluster 显示集群信息[H3C]management-vlan2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN七、QOS配置:QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 设置端口优先级为7,默认为0[H3C]priority-trustcos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 68 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler 显示队列调度模式及参数[H3C]displaypriority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 设置系统日志级别为8,默认为 5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center 显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer 清除日志缓冲区的信息<H3C>resettrapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndpenable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet0/1HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
H3C交换机配置基本命令
H3C交换机配置基本命令1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过14、交换机清除配置:<H3C>reset save ；<H3C>reboot ；H3C路由器配置基本命令1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router。
华为H3C交换机配置命令
华为H3C交换机配置命令华为H3C交换机配置命令华为交换机之间只能有一条通路，使得信息集中在一条通信链路上，不能进行动态分配，以平衡负载。
下面是店铺整理的关于华为H3C交换机配置命令，希望大家认真阅读!一、配置软件和硬件1、配置(Console)电缆连接配置电缆是一根8芯屏蔽电缆，一端是压接的RJ-45连接器，插入交换机的Console口里;另一端则同时带有一个DB-9(孔)和DB-25(孔)连接器2、配置软件及设置使用系统自带的“超级终端”，运行“hypertrm”程序，设置终端参数参数要求：波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，选择终端仿真为VT100。
二、常用命令1、用户模式：交换机启动后在控制台直接按回车就进入用户模式(远程管理telnet 交换机ip时需要口令)。
--帮助quit ――退出当前模式返回上一级ping ip-address --测试网络连通性telnet ip-address --从交换机登陆其它设备super --从用户模式进入特权模式2、特权模式：进入特权模式一般需要口令，可以防止非法登陆交换机display current --显示当前运行的`配置save --保存当前运行的配置reboot --重启交换机display mac ――显示mac地址表display inteface ethernet 0/1 ――查看以太网口状态system-view --从特权模式进入全局模式3、全局模式：更改配置a.进入以太网口配置模式及相关配置[switchone]interface ethernet 0/1[switchone-Ethernet0/1]shutdown/undo shutdown 关闭/打开接口[switchone-Ethernet0/1]port link-type access/trunk 接口类型设为untagged端口(默认)/tagged端口(用于上行口和级联口) access端口发出和接收的帧不带vlan标记，即untagged端口trunk端口发出和接收的帧一般要带vlan标记，即tagged端口设为tagged口后，还要做以下操作:[switchone-Ethernet0/1]port trunk permit vlan 225 to 250 这条命令是允许有vlan标记225到250的帧上传b.进入vlan配置模式(为了便于操作，不用在接口模式下配置access，而在vlan模式下进行相关操作)[switchone]vlan 225[switchone-vlan225] port Ethernet 1/1 将ethernet 1/1加入vlan225c.设置super口令[switchone]super password simple 2403h 特权口令为2403h。
H3C 交换机配置命令手册
目次H3C 交流机设置装备摆设敕令手册：2交流机端口链路类型介绍：2认证方法为Scheme时Telnet登录方法的设置装备摆设2Vlan 的创建及描写2将端口设置装备摆设为Trunk端口,并许可VLAN10和VLAN20经由过程3DHCP典范配制举例：3链路聚合典范设置装备摆设3三层交流的IP路由设置装备摆设：4(1)设置装备摆设各接口的IP地址4(2) 设置装备摆设静态路由4# 在Switch B上设置装备摆设两条静态路由.5设置装备摆设举例：树立SSL Proxy办事器51. 组网需求52. 组网图53. 设置装备摆设步调5# 设置装备摆设接口IP地址.5SSL办事器端计谋设置装备摆设：6证书属性过滤组的设置装备摆设：6证书ACP计谋设置装备摆设：7SSL Proxy办事器计谋设置装备摆设：7# 设置装备摆设目的HTTP办事器.7运行SSL Proxy办事器：7# 设置装备摆设ACL,用来匹配将要进行SSL代理的数据流.7# 将路由计谋运用到接口上.8H3C 交流机设置装备摆设敕令手册：交流机端口链路类型介绍：1．Access类型的端口只能属于1个VLAN,一般用于衔接盘算机的端口;2．Trunk类型的端口可以属于多个VLAN,可以吸收和发送多个VLAN的报文,一般用于交流机之间衔接的端口;3．Hybrid类型的端口可以属于多个VLAN,可以吸收和发送多个VLAN的报文,可以用于交流机之间衔接,也可以用于衔接用户的盘算机.认证方法为Scheme时Telnet登录方法的设置装备摆设#telnet server enable#local-user guestservice-type telnetlevel 3password simple 123456#Vlan 的创建及描写#<SwitchA> system-view#进入设置装备摆设选项敕令行[SwitchA] vlan 100#创建当前VLAN[SwitchA-vlan100] description Dept1#当前VLAN的描写[SwitchA-vlan100] port GigabitEthernet 1/0/1#将当前端口参加到对就的VLAN下面将端口设置装备摆设为Trunk端口,并许可VLAN10和VLAN20经由过程[SwitchA]interface GigabitEthernet 1/1#进入当前端口[SwitchA-GigabitEthernet1/1]port link-type trunk#将当前端口设为中继[SwitchA-GigabitEthernet1/1]port trunk permit vlan all #许可所有VLAN经由过程[SwitchA-vlan100] quit#退出DHCP典范配制举例：#[SwitchA] dhcp server ip-pool 0#树立DHCP组#地址池规模#WINS办事器地址#DNS办事器地址#从DNS的配制#不介入的地址分派的地址（保存地址）[SwitchA] dhcp server detect# 设置装备摆设伪办事器检测功效.[SwitchA-dhcp-pool-0] quit#退出设置装备摆设办事选项[SwitchA] dhcp enable#启用DHCP办事DHCP中继代理# 使能DHCP办事.[SwitchB] dhcp enable# 设置装备摆设DHCP办事器的地址# 设置装备摆设VLAN接口3工作在DHCP中继模式.[SwitchB] interface vlan-interface 3[SwitchB-Vlan-interface3] dhcp select relay# 设置装备摆设VLAN接口3对应DHCP办事器组1.[SwitchB-Vlan-interface3] dhcp relay server-select 1链路聚合典范设置装备摆设链路聚合是将多个物理以太网端口聚合在一路形成一个逻辑上的聚合组,运用链路聚合办事的上层实体把统一聚合组内的多条物理链路视为一条逻辑链路.链路聚合可以实现出/入负荷在聚合组中各个成员端口之间分管,以增长带宽.同时,统一聚合组的各个成员端口之间彼此动态备份,进步了衔接靠得住性.# 创建二层聚合端口1.<DeviceA> system-view[DeviceA] interface bridge-aggregation 1#创建端口聚合组[DeviceA-Bridge-Aggregation1] quit# 将以太网端口Ethernet2/0/1至Ethernet2/0/3参加聚合组1. [DeviceA] interface ethernet 2/0/1[DeviceA-Ethernet2/0/1] port link-aggregation group 1#参加端口聚合组[DeviceA-Ethernet2/0/1] interface ethernet 2/0/2#进入端口[DeviceA-Ethernet2/0/2] port link-aggregation group 1#参加端口聚合组[DeviceA-Ethernet2/0/2] interface ethernet 2/0/3 [DeviceA-Ethernet2/0/3] port link-aggregation group 1采取动态聚合模式# 创建二层聚合端口1,并设置装备摆设成动态聚合模式.<DeviceA> system-view[DeviceA] interface bridge-aggregation 1[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic[DeviceA-Bridge-Aggregation1] quit三层交流的IP路由设置装备摆设：(1)设置装备摆设各接口的IP地址interface Vlan-interface300##给VLAN指定IP地址#(2) 设置装备摆设静态路由# 在Switch A上设置装备摆设缺省路由.<SwitchA> system-view#设置装备摆设缺省路由# 在Switch B上设置装备摆设两条静态路由.<SwitchB> system-view#静态路由#静态路由设置装备摆设举例：树立SSL Proxy办事器1. 组网需求HTTPS客户端经由过程Internet衔接到防火墙上的SSL Proxy办事,然后防火墙再将要求发送给HTTP办事器.2. 组网图图10-3 SSL Proxy办事器的组网图3. 设置装备摆设步调# 设置装备摆设接口IP地址.[H3C] interface Ethernet 0/0/0[H3C-Ethernet0/0/0] quit[H3C] interface Ethernet 1/0/0[H3C-Ethernet1/0/0] quitSSL办事器端计谋设置装备摆设：# 定制SSL Proxy办事器上运用的SSL办事器端计谋.[H3C] ssl server-policy myssl# PKI域设置装备摆设[H3C-ssl-server-policy-myssl] pki-domain 1证书属性过滤组的设置装备摆设：# 设置装备摆设一个名为mygroup1和mygroup2的证书属性过滤组,并且在组下设置装备摆设过滤前提.[H3C] pki certificate attribute-group mygroup1[H3C-cert-attribute-group-mygroup1] attribute 1 subject-name dn ctn cn=H3C[H3C-cert-attribute-group-mygroup1] quit[H3C] pki certificate attribute-group mygroup2[H3C-cert-attribute-group-mygroup2] attribute 1 alt-subject-name fqdn nctn H3C[H3C-cert-attribute-group-mygroup2] attribute 2 issuer-name dn ctn H3C证书ACP计谋设置装备摆设：# 设置装备摆设一个名为myacp的基于证书属性的拜访掌握计谋,并且设置装备摆设该计谋的掌握规矩.[H3C] pki certificate access-control-policy myacp[H3C-cert-acp-myacp] rule 1 deny mygroup1[H3C-cert-acp-myacp] rule 2 permit mygroup2SSL Proxy办事器计谋设置装备摆设：# 定制SSL Proxy办事器计谋.[H3C] ssl proxy myproxy# 设置装备摆设SSL办事器端计谋为myssl.[H3C-sslproxy-myproxy] ssl-server-policy myssl# 设置装备摆设证书 ACP为myacp.[H3C-sslproxy-myproxy] certificate access-control-policy myacp# 设置装备摆设目的HTTP办事器.[H3C-sslproxy-myproxy] server ip 10.165.88.15 port 80运行SSL Proxy办事器：# 选择SSL Proxy办事器设置装备摆设myproxy,启动SSL Proxy 办事器.[H3C] ssl proxy server myproxy enable设置装备摆设路由计谋,使防火墙将进入的HTTPS要求交由CPU进行处理,不然防火墙将对进入的报文履行正常转发的操纵,则不克不及起到SSL Proxy的感化：# 设置装备摆设ACL,用来匹配将要进行SSL代理的数据流.[H3C] acl number 3000[H3C-acl-adv-3000] rule permit tcp source any destination 10.165.88.15 0 destination-port eq 443[H3C-acl-adv-3000] quit# 设置装备摆设路由计谋,使防火墙将匹配ACL的报文转发到loopback接口上,即交由CPU处理.[H3C] interface LoopBack 1[H3C-LoopBack1] quit[H3C] route-policy https permit node 1[H3C-route-policy] if-match acl 3000[H3C-route-policy] quit# 将路由计谋运用到接口上.[H3C] interface Ethernet 0/0/0[H3C-Ethernet0/0/0] ip policy route-policy https。
h3c交换机telnet配置命令
h3c交换机telnet配置命令 随着移动互联⽹趋势加快以及智能终端的快速普及，WLAN应⽤需求在全球保持⾼速增长态势。
华三通信作为业界领先的⼀体化移动⽹络解决⽅案提供商，⾃产品推出以来，稳步增长。
下⾯是店铺整理的关于h3c交换机telnet配置命令，希望⼤家认真阅读! H3C-s3100交换机配置通过Telnet进⾏登录。
先从Console⼝(AUX⽤户界⾯)登录，然后： 配置以太⽹交换机VLAN1 的`IP 地址 system-view [H3C] interface Vlan-interface 1 [H3C-Vlan-interface1] ip address 10.10.3.254 255.255.0.0 # 创建本地⽤户guest，并进⼊本地⽤户视图。
[H3C] local-user guest # 配置本地⽤户的认证⼝令为(明⽂/密⽂)显⽰⽅式，⼝令为123456。
[H3C-luser-guest] password simple|cipher 123456 # 配置本地⽤户的服务类型为Telnet且命令级别为2级。
[H3C-luser-guest] service-type telnet level 2 [H3C-luser-guest] quit # 进⼊VTY0⽤户界⾯视图。
[H3C] user-interface vty 0 # 配置通过VTY0⽤户界⾯登录交换机的Telnet⽤户进⾏Scheme认证。
[H3C-ui-vty0] authentication-mode scheme # 配置VTY0⽤户界⾯⽀持Telnet协议。
[H3C-ui-vty0] protocol inbound telnet # 配置VTY0⽤户界⾯终端屏幕的⼀屏显⽰30⾏命令。
[H3C-ui-vty0] screen-length 30 # 配置VTY0⽤户界⾯的历史命令缓冲区可存放20条命令。
h3c交换机常用配置命令大全.doc()
一.用户配置: <H3C>system-view[H3C]super password H3C???? 设置用户分级密码[H3C]undo super password???? 删除用户分级密码[H3C]localuser bigheap 123456 1???? Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin [H3C]undo localuser bigheap???? 删除Web网管用户[H3C]user-interface aux 0???? 只支持0[H3C-Aux]idle-timeout 2 50???? 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout???? 恢复默认值[H3C]user-interface vty 0???? 只支持0和1[H3C-vty]idle-timeout 2 50???? 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout???? 恢复默认值[H3C-vty]set authentication password 123456???? 设置telnet密码,必须设置[H3C-vty]undo set authentication password???? 取消密码[H3C]display users???? 显示用户[H3C]display user-interface???? 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20???? 创建并进入管理VLAN[H3C]undo interface vlan-interface 20???? 删除管理VLAN接口[H3C-Vlan-interface20]undo ip address???? 删除IP地址[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown???? 关闭接口[H3C-Vlan-interface20]undo shutdown???? 开启[H3C]display ip???? 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20???? 查看管理VLAN的接口信息<H3C>debugging ip???? 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc???? 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc???? 取消[H3C]display dhcp???? 显示DHCP客户信息<H3C>debugging dhcp-alloc???? 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100???? 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full???? 双工,可为half,full和auto(缺省)? 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control???? 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20???? 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal???? 内环测试[H3C-Ethernet0/3]loopback external???? 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk???? 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20???? 设置20为该trunk的缺省VLAN,默认为1 ?????????????????????????????????????????? (trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20???? 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all???? 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto???? 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线????????????????????????????[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4???? 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1???? 删除该汇聚组[H3C]link-aggregation mode egress???? 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为????????????????????????????????????? ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2???? 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both???? 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>reset counters???? 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3???? 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test???? 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all???? 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7???? 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable???? 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2???? 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all???? 显示所有VLAN的详细信息? S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20???? 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7???? 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20???? 显示user-group 20的相关信息六.集群配置:? S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.? 即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable??? 启用群集功能,缺省为启用[H3C]cluster???? 进入群集视图[H3C-cluster]administrator-address H-H-H name switch???? H-H-H为命令交换机的MAC,加入switch 集群[switch_1.H3C-cluster]undo administrator-address???? 退出集群[H3C]display cluster???? 显示集群信息[H3C]management-vlan 2???? 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN<H3C>debugging cluster七.QoS配置:? QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7???? 设置端口优先级为7,默认为0[H3C]priority-trust cos???? 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8???? 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6, 8[H3C-Ethernet0/3]line-rate inbound 29???? 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*10 24/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]display queue-scheduler???? 显示队列调度模式及参数[H3C]display priority-trust???? 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1???? 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1???? 在VLAN1中添加端口一的一个m ac[H3C]mac-address timer aging 500???? 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1???? 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restore default???? 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable???? 启用系统日志功能,缺省情况下启用[H3C]info-center loghost level 8???? 设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alert s 3.critical 4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminal debugging???? 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging???? 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping???? 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center???? 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer???? 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer???? 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer???? 清除日志缓冲区的信息<H3C>reset trapbuffer???? 清除告警缓冲区的信息九.网络协议配置:? NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable???? 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable???? 缺省情况下开启[H3C]display ndp???? 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1???? 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1? HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
H3C交换机配置命令大全95800
H3C交换机配置命令大全2009-09-02 10:12H3C 华为交换机配置基本命令H3C交换机################################################1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器##################################################################### #################1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router##################################################################### #####################1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
