定向井及水平井钻井技术概述
1 第一章 定向井（水平井）钻井技术概述 第一节 定向井、水平井的基本概念 1．定向井丛式井发展简史 定向井钻井被（英）T ．A．英格利期定义为：“使井筒按特定方向偏斜，钻遇地下预定目标的一门科学和艺术。”我国学者则定义为，定向井是按照预先设计的井斜角、方位角和井眼轴线形状进行钻进的井。定向井相对与直井而言它具有井斜方位角度而直井是井斜角为零的井，虽然实际所钻的直井它都有一定斜度但它仍然是直井。 定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转钻井代替了顿钻钻井。当时没有考虑控制井身轨迹的问题，认为钻出来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非是垂直的。并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。最早采用定向井钻井技术是在井下落物无法处理后的侧钻。早在1895年美国就使用了特殊的工具和技术达到了这一目的。有记录定向井实例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。 第一口救援井是1934年在东德克萨斯康罗油田钻成的。救援井是指定向井与失控井具有一定距离，在设计和实际钻进让救援井和失控井井眼相交，然后自救援井内注入重泥浆压死失控井。 目前最深的定向井由BP勘探公司钻成，井深达10，654米； 水平位移最大的定向井是BP勘探公司于己于1997年在英国北海的Rytch Farm 油田钻成的M11井，水平位移高达1，0114米。 垂深水平位移比最高的是Statoil 公司钻成的的33/9—C2达到了1:3.14； 丛式井口数最多，海上平台：96口；人工岛：170口； 我国定向井钻井技术发展情况 我国定向井钻井技术的发展可以分为三个阶段，50—60年代开始起步，首先在玉门和四川油田钻成定向井及水平井:玉门油田的C2—15井和磨三井，其中磨三井总井深1685米，垂直井深表遗憾350米，水平位移444.2米，最大井斜92°，水平段长160米；70年代扩大实验，推广定向井钻井技术；80年代通过进行集团化联合技术攻关，使得我国从定向井软件到定向井硬件都有了一个大的发展。 我国目前最深的水平井是胜利定向井公司完成的JF128井，井深达到7000米，垂深位移比最大的大位移井是胜利定向井公司完成的郭斜 井，水平位移最大的大位移井是大港定向井公司完成的 井，水平位移达到2666米，最大的丛式井组是胜利石油管理局的河50丛式井组，该丛式井组长384米，宽115米，该丛式井平台共有钻定向井42口。 2．定向井的分类 按定向井的用途分类可以分为以下几种类型： 普通定向井 多目标定向井 定向井 丛式定向井 救援定向井 水平井 多分枝井（多底井） 2
国外定向井发展简况 （表 一）
年代 内容 50 年 代 60 年 代 70 年 代 80 年 代 90 年 代
剖面设计及 迹计算方法 误差很大的正 切法，进行定 向井设计轨迹 计算 18种二维计算 方法，如更精 确的曲率半径 法 发展到三维设 计和大组丛式 井整体设计 计算机专家系 统进行定向井 的设计和指导 定向井施工 发展了大型集成设计软件包
井斜控制理论 斜直井段的二 维分析 考虑了井眼的 曲率及满眼组 合的特性 三维数据分析，由静态发展到动态 发展了多种分 析计算方法并 编制了计算机 程序 在原来多种分析的基础上引入了数学及其它边沿学科
定向造斜工艺 涡轮加弯接头 斜向器配合转 盘钻 使用效率更高 的螺杆动力钻 具，专用工具 的定型配套 涡轮、螺杆动力钻具向低速大扭矩发展。各种专用井下工具系列化 发展了复合式 动力钻具，导 向钻井系统， 长寿命PDC钻 头等 发展成熟多分枝井回接工艺 地质导向钻井系统
测量方式 氢氟酸玻璃管 刻线法和地面 定向法 机械式罗盘， 精度较高的单 多点照相测斜仪 有线随钻测斜 仪投入工业性 使用，无线随 钻测斜仪研制 成功 多种无线随钻 测斜系统投入 工业使用和发 展了电子测量 系统和陀螺测 量系统 发展成熟带地质参数的无线随钻测斜仪
定向井钻井水平 精度要求不高 中深定向井 可打准确度较 高的定向井和 小组定向井 可打准确度较 高的定向救援 井和大组丛式 井 钻成大量水平 井从大半径水 平井到小半径 水平井多底泄 油井 钻成位移过万米的大位移井 径向水平井可在0.3米之内完成增斜过程 3
我国定向井钻井技术发展情况 （表二）
年代 内容 60年代 80 年 代 90 年 代
剖面设计及轨 迹计算方法 设计采用查表法、图解法等精度不高的方法 发展了曲率半径法，最小曲率半径法等多精确的轨迹计算和设计方法，编制了能进预测和防碰扫描的计算机软件包。 引入人工智能和专家系统
井斜控制理论 进行了钻具的二 维静态分析主要 使用有限元法 发展了多种新的分析计算方法，例如：平衡梁法、加权余量法等，并编制了计算机分析程序
理论分析模型由静态态发展到动态，由二维发展到三维
定向造斜工艺 使用地面定向法 （钻杆打钢印）。 数据测量使用电测井数据。 使用精度高的磁性单多点测斜仪进行定向和轨迹数据测量，发展了有线随钻测斜仪定向。
发展了导向钻井系统初步研制出径向水平井造斜工艺
测量方式 氢氟酸测斜仪，机械式罗盘的电测井方法。 多种引进的有线随钻测斜系统投入工业使用和发展了电子测量系统及陀螺测量系统
发展了无线随钻测斜系统，引进了带地质参数的MWD系统
定向井钻井水平 简单的单口定向井、水平井位移小，精度低 钻成大量高难度定向井、大组丛式井、多目标井、套管定向开窗井、水平井也从大半径水平井发展到了中半径水平井
在水平井方面取得大型突破，钻成了长、中、短半径水平井
第二节 水平井钻井技术简介 所谓水平井，是指一种井斜角大于或等于86°，并保持这种角度钻完一定长度水平段的定向井。 1．水平井钻井技术发展概况 1863年，瑞士工程师首先提出钻水平井的建议； 1870年，俄国工程师在勃良斯克市钻成井斜角达60°的井； 瑞典和美国研制出测量井眼空间位置的仪器，1888年俄国也设计出了测斜仪器； 1929年，美国国加利福尼亚州钻成了几米长的水平分支井筒； 30年代，美国开始用挠性钻具组合在垂直井内钻曲率半径小的水平井分支井眼； 1954年苏联钻成第一口水平位移； 1964年—1965年我国钻成两口水平井，磨—3井、巴—24井； 自来80年代以来，随着先进的测量仪器、长寿命马达和新型PDC钻头等技术的发展，水平井钻井大规模高速度的发展起来。 4
我国水平井钻井在90年代以来也取得了很大发展，胜利油田已完成各种类型水平井百余口，水平井钻井水平和速度不断提高。 水平井的类型及各种类型水平井的特点 1）．水平井的类型： 根据水平井曲率半径的大小分为： 长曲率半径水平井（小曲率水平井）； 中曲率半径水平井（中曲率水平井）； 短曲率半径水平井（大曲率水平井）。 2）．不同曲率水平井的基本特征及优缺点
（1）．不同曲率水平井的基本特征表
井型 项目 长半径水平井 中半径水平井 短半径水平井
造斜率 < 6°/30米 6°—20°/30米 150°—300°/30米
曲率半径 304—914米 291—87米 12—6米 井眼尺寸 无限制 12 1/4″—4 3/4″ 6 1/4″—4 3/4″
钻井方式 转盘钻或导向钻井系统 造斜段：特种马达或导向钻井系统 水平段：转盘钻井或导向钻井系统 以使用特种工具的转盘钻进为主，目前也使用特种马达方式
钻 杆 常规钻杆 >15°/100米使用抗压钻 杆 铰接驱动钻杆
测量工具 无限制 有线随钻测斜仪，MWD，但井眼<6 1/8″时不能使用 转盘钻井时使用多点测斜仪 马达钻井时使用有线随钻测斜仪 地面设备 常规钻机 常规钻机 需要配备顶部驱动系统或动力水龙头
完井方式 无限制 无限制 裸眼或割缝管 5
（2）．长曲率半径水平井的优缺点 优 点 缺 点 1．穿透油层段最长（可以>1000米） 1．井眼轨道控制段最长 2．使用标准的钻具及套管 ２．全井斜深增加最多 3．“狗腿严重度”最小 ３．钻井费用增加 4．使用常规钻井设备 ４．各种下部钻具组合较长 5．可使用多种完井方法 ５．不适合薄油层和浅油层 6．可采用多种举升采油工艺 ６．转盘扭矩较大 7．测井及取芯方便 ７．套管用量最大 8．井眼及工具尺寸不受限制 ８．穿过油层长度与总水平位移比最小
（３）．中曲率半径水平井的优缺点 优 点 缺 点 1． 进入油层时无效井段较短 1．要求使用MWD测量系统 2． 使用的井下工具接近常规工具 ２．要求使用加重钻杆或抗压缩钻杆 3． 使用动力钻具或导向钻井系统 4． 离构造控制点较近 5． 可使用常规的套购及完井方法 6． 井下扭矩及阻力较小 7． 较高及较稳定的造率 8． 井眼轨迹控制井段较短 9． 穿透油层段较长（1000米） 10． 井眼尺寸不受限制 11． 可以测井及取芯 12． 从一口直井可以钻多口水平分枝井 13． 可实现有选择的完井方案
（4）．短曲率半径水平井的优缺点 优 点 缺 点 1． 井眼曲线段最短 1．非常规的井下工具 2． 侧钻容易 ２．非常规的完井方法 3． 能够准确击中油层目标 ３．穿透油层段短（120—180米） 4． 从一口直井可以钻多口水平分枝井 ４．井眼尺寸受到限制 5． 直井段与油层距离最小 ５．起下钻次数多 6． 可用于浅油层 ６．要求使用顶部驱动系或动力水龙头 7． 全井斜深最小 ７．井眼方位控制受到限制 8． 不受地表条件的影响 ８．目前还不能进行电测
定向井
C
特点：
D
难度较三段制剖面大，主要
原因是有降斜段。降斜段会增大
扭矩、摩阻（如小水平位移深定
向井采用三段制剖面轨迹难控制
）。
第二节 定向井井身剖面设计
O
2、特殊二维剖面
为了减少摩阻 2.1 悬线剖面 2.2 抛物线剖面
第二节
定向井井身剖面设计
3、三维定向井剖面
三维定向井剖面指在设计 的井身剖面上既有井斜角的 变化又有方位角的变化。
垂直平面上：
每一点的井深与空 间井眼的井深一样,每 一点的井斜角与与空间 井眼对应的井斜角一致 。（不是直接投影）
第一节 定向井的基本概念
N A A B 水平面上：
B
为空间井眼的水平投
S
影
E O
第一节 定向井的基本概念
一、定向井基本要素
测深 ———井口至测点处的井
眼实长，米。 Measured depth（ MD)
第二节 定向井井身剖面设计
一、名词解释
直井段: 井斜角为0 造斜点：开始定向造斜的位置 增斜段：井斜角随井深增加的井段 定向造斜段：造斜点以下的增斜段 稳斜段：井斜不变的井段 降斜段：井斜角随井深增加而减小
O
A
B C D
的井段
E
第二节 定向井井身剖面设计
一、名词解释
目标点：设计规定必须钻达的地下空
第一章 定向钻井
概述 第一节 定向井的基本概念 第二节 定向井井身剖面设计 第三节 实际井眼轴线的计算和绘制 第四节 定向井的井斜和方位控制 第五节 定向仪器及定向工具
第一节 定向井的基本概念
第一节 定向井的基本概念
井眼曲线的表示方法：垂直平面与水平平面
第一节 定向井的基本概念
--高温高压定向井水平井技术PPT课件
-200
-100
0
100
200
300
400
500
东投影 (米) (1:8769)
大庆油田公司
公司: 大庆油田公司 0
油田: 汪深气田 设计线 实钻线
井场: 汪深１-平１井 参考井: 汪深１-平１井
垂直投影图
日期: 2008 11 10 投影方位: 0.00 度
300
600
900
1200
1500
1800
MWD随钻测量施工克服了开窗点深、 水平段长、完钻井深、泵压高、排量 低等技术难点，为大庆油田小井眼深 井侧钻水平井的勘探开发探索了一条 新思路。
国内施工实例
GE-LWD
施工实例五
大庆汪深1-平1水平井
施工时间：2009年7月~10月,施工井段：3305m~4305m 具体工况：井底静止温度125℃；环温度110℃； 聚合醇聚磺钻井液：泥浆密度1.26g/cm3 , 粘度68s
误差
±0.1° ±0.25° ±0.5°
工作环境要求
工作温度 工作压力
含砂量
泥浆密度 泥浆粘度
≤175℃
≤170MPa
≤1℅
≤2.2 g／cm3
≤140s
高温高压工具介绍
高温GE-MWD
同一 MWD 适合各种钻铤尺寸
钻铤尺寸范围： 88.9mm～ 241.3mm
钻铤(mm) 钻铤内径（mm）
扶正器
普利门 三孚莱 GE-Tensor GE-Tensor
规格型号及厂家 45mm
35mm/45mm 48mm
120.6mm 171.4mm
仪器厂家/型号
MDRO-021
GE-Tensor MWD/LWD
石油钻井行业定向钻井技术概述概述
§ 1-2 井眼轨迹的基本概念
下面说法哪些是正确的？
1.某点的井眼方向线就是该点的切线方向。 2.井斜角就是井眼方向线与重力线之间的夹角。 3.井眼轴线上某点处的井眼方向线投影到水平面上，即为该点 的井斜方位线。 4.方位角就是井斜方位线与正北方向的夹角。 5.井斜方位角就是方位角。 6.井眼轴线投影到水平面上以后，过其上某一点作投影线的切 线，该切线向井眼前进方向延伸部分即为该点的井斜方位线。
向和轨迹钻达目的层的钻井工艺方法。
井眼轨道(well trajectory)：钻进之前人们预想的该井井眼
轴线形状。
井眼轨迹(well path)：实际钻出来的井眼轴线形状。
§1-1 定向井的用途
1、地面环境条件的限制 2、地下地质条件的要求 3、钻井工艺的需要
4、提高油藏采收率的手段
§1-1 定向井的用途
§1-1 定向井的用途
2、地下地质条件的要求
§1-1 定向井的用途
2、地下地质条件的要求
§1-1 定向井的用途
2、地下地质条件的要求
§1-1 定向井的用途
3、钻井工艺的需要
当井下落物或断钻事故最终无法捞出时，可从上部井段侧 钻打定向井；
井喷着火常规方法难以处理时，在事故井附近打定向井(•称 作救援井)，与事故井贯通，进行引流或压井，可处理井喷 着火事故。 高陡构造地层 ，打直井很困难，若打定向井，则更容易。
§1-1 定向井的用途
3、钻井工艺的需要
§1-1 定向井的用途
丛式井
丛 式 井 三 维 结 构 图
4、提高油藏采收率的手段
•钻穿多套油气层、老井侧钻、水平井等。
扩大泄油面积 增加控制储量 提高油井产能
定向井专业知识培训教材
介绍如何通过工具面调整、钻压控制等手段 实现定向井的轨迹控制。
02
01
定向井完井工艺
介绍定向井的完井方法、完井工具及完井工 艺要求。
04
03
03 定向井井眼轨迹控制
井眼轨迹的基本概念
井眼轨迹
在定向井钻井过程中， 钻头在地下钻过的实 际路径，通常用一系 列的井斜角和方位角 记录。
案例四
某油田老井侧钻工程
定向井钻井工程常见问题与解决方案
问题一
井眼轨迹控制难度大
解决方案二
选用适合地层特性的钻井液，加强钻井液维护和处 理，采取相应技术措施。
解决方案一
采用先进的测量仪器和定向工具，优化钻具组 合和钻井参数。
问题二
钻井液漏失和地层不稳定
问题三
钻井过程中出现卡钻和掉钻事故
解决方案三
加强钻具检查和维护，优化钻井参数和钻井液性能，采 取相应应急措施。
多元化和个性化需求日益凸显
05
06
展望三
针对不同油田和气田的特性，开发更加多元化 和个性化的定向井钻井技术，满足不同客户的 需求。
06 定向井安全与环境保护
定向井钻井工程安全技术要求
定向井钻井设备安全
01
确保钻机、钻杆、钻头等设备完好，定期进行维护和检查，防
止设备故障导致的安全事故。
作业人员安全培训
01
02
03
04
地层评价
准确评价地层岩性、物性、含 油气性等信息。
钻井轨迹控制
根据定向井设计要求，控制钻 井轨迹，满足靶点要求。
钻井参数优化
优化钻压、转速、泵压等钻井 参数，提高钻井效率。
钻井液技术要求
根据地层和工程要求，对钻井 液密度、粘度、切力等参数进
第九章---定向井(水平井)钻井技术新进展==小井眼
第九章定向井(水平井)钻井技术新进展9.1 小井眼钻井技术(Slim-Hole Drilling Technique)9.1.1 小井眼钻井技术概况所谓小井眼，国外定义为90%以上井段直径小于177.8毫米(即7”)的井眼，国内有些学者则认为：穿过目的层的井段是用小于7”钻头钻成的井眼。
早在五十年代，小井眼就十分流行，但由于修井和采油的一些难题，又使人们在六十年代又转回到较大尺寸的生产井。
在沉寂了一段时间之后，近年来小井眼钻井作业在世界上又悄然兴起，主要基于以下原因：①国际油价大跌，迫使油公司要寻找一种更廉价的勘探开发方法，小井眼便是其重要途径。
据BP等多家油公司的统计资料表明：在相同井深的条件下，但就井眼小所发生的场地、材料、运输、资料解释等费用就比常规井少30%，根据几个油公司的小规模试验，节约钻井费用的前景是40%～50%；②出于环境保护的压力，由于井眼小，泥浆用量，排屑量，场地占用施工机械等相应减少，对环保有利；③减少边远和地面交通困难地区的勘探风险，在世界范围内，探井成功率只占13%。
探井打小井眼除低费用风险外，更重要的是这些地区地震工作也十分困难，在少量地震的前提下，早期打一些连续取芯的小井眼探井，可及早搞清地下情况，及早决策。
小井眼钻井有如下几方面的优点：A：井场占地面积小，一般不到1200平米，特别适用于农耕区钻井，节约土地；B：钻井设备轻，钻机及辅助设备不足200吨，易于搬运安装；C：钻井作业人员少，每24小时只需6～8人；D：岩屑量少，不足常规井的10%，便于废物处理，利于环保；E：消耗性材料(如钻头、套管、泥浆处理剂、水泥等)费用只占常规井的45%，可节约大笔成本。
由于小井眼钻井有其优越的经济性，所以日益为一些石油公司所青睐，仅1990年，国外小井眼已钻1000余口，其中大部分在美国。
92年由美国Maurer公司组织、12个国家的40多家公司参加的一个大型研究项目—DEA67，对小井眼及柔管技术进行系统的评价和研究。

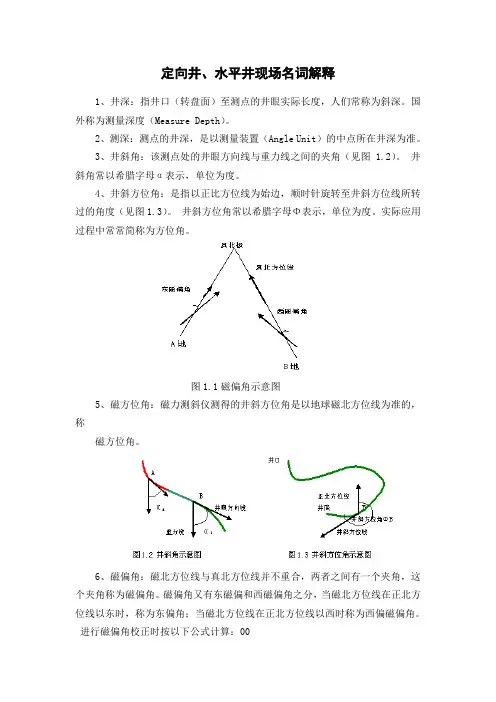

定向井、水平井现场名词解释
定向井、水平井现场名词解释1、井深：指井口（转盘面）至测点的井眼实际长度，人们常称为斜深。
国外称为测量深度（Measure Depth）。
2、测深：测点的井深，是以测量装置（Angle Unit）的中点所在井深为准。
3、井斜角：该测点处的井眼方向线与重力线之间的夹角（见图 1.2）。
•井斜角常以希腊字母α表示，单位为度。
4、井斜方位角：是指以正比方位线为始边，顺时针旋转至井斜方位线所转过的角度（见图1.3）。
•井斜方位角常以希腊字母Φ表示，单位为度。
实际应用过程中常常简称为方位角。
图1.1磁偏角示意图5、磁方位角：磁力测斜仪测得的井斜方位角是以地球磁北方位线为准的，称磁方位角。
6、磁偏角：磁北方位线与真北方位线并不重合，两者之间有一个夹角，这个夹角称为磁偏角。
磁偏角又有东磁偏和西磁偏角之分，当磁北方位线在正北方位线以东时，称为东偏角；当磁北方位线在正北方位线以西时称为西偏磁偏角。
•进行磁偏角校正时按以下公式计算：00真方位角＝磁方位角＋东偏磁偏角真方位角＝磁方位角－西偏磁偏角7）井斜变化率：是指井斜角随井深变化的快慢程度，常以Kα表示，•精确的讲井斜变化率是井斜角度（α）对井深（L•）的一阶导数。
dαKα＝───dL井斜变化率的单位常以每100米度表示。
8）井深方位变化率：实际应用中简称方位变化率，•是指井斜方位角随井深变化的快慢程度，常用KΦ表示。
计算公式如下：dΦＫΦ＝───dL井斜方位变化率的单位常以每100米度进行表示。
9）全角变化率（狗腿严重或井眼曲率）：从井眼内的一个点到另一个点，井眼前进方向变化的角度(两点处井眼前进方向线之间的夹角），该角度既反映了井斜角度的变化又反映了方位角度的变化，通常称为全角变化值。
•两点间的全角变化值γ相对与两点间井眼长度ΔL变化的快慢及为全角变化率。
用化式表达如下：γＫ＝───ΔL实际钻井中，井眼曲率的计算方法：目前计算井眼曲率的方法有很多。
有公式法、查表法、图解法、查图法和尺算法五种。
水平井钻井工程设计
完
井
液
主要包括钻井液和完井液体系选择以及密度、流
设 计 变参数、滤失量、润滑性能等主要指标的确定。
3、水平井钻井工程设计介绍
钻
水平井与钻井液有关的特殊问题
井
液
携屑能力降低
与
完
井眼稳定性Байду номын сангаас差
井
液
井漏的可能性变大
设
计
摩阻增大
3、水平井钻井工程设计介绍
钻
水平井钻井液的要求
井
要考虑保护油层
液
较好的流变性
计
241.3mm
3、水平井钻井工程设计介绍
辽河油田主要的井身结构类型
井 身
339.7mm 444.5mm
适用区块： 冷41块、 冷42块、
结
水泥返高
冷43块、 高2区、
构
244.5mm
高3区、
设
311.1mm
215.9mm
洼38块、 新海27块、
计
悬挂器位置：技套鞋以上50m
177.8mm
杜84块、 杜32块、 杜813块
合
Φ215.9mm井眼动力钻具造斜组合
设
Φ215.9mm井眼水平段动力钻具组合
计
Φ152.4mm井眼动力钻具造斜组合
Φ152.4mm井眼水平段动力钻具组合
3、水平井钻井工程设计介绍
钻
水平井钻井工程技术的重要组成部分，它对井眼
井
液 净化、井壁稳定、降低摩阻、防漏堵漏、保护油气
与 层等有着重要的意义。
设
计 有3种类型。
3、水平井钻井工程设计介绍
常用井身剖面
井
单弧剖面
眼 又称“直—增—水
1.1.2定向井
第二节 定向井井身剖面设计
设计的最终目的：
• 选择满足要求的井身剖面类型 • 设计剖面结构参数
井身剖面：well profile
所钻井眼达到目标点的井眼 路径或轨迹。又叫井眼轨迹 (well trajectory)
井身剖面的构成
井身剖面是由各种不同类 型的单一形状空间直线段或曲 线段光滑连接而成。常用的曲 线段为圆弧段
井斜角 ———测点处井眼方向
线（切线，指前）与重力 线间
的夹角，度。 Inclination,Inc 方位角 ———测点处正北方向
与井眼方向线的水平面投影线间 的夹角，度， Azimuth,direction,head
第一节 定向井的基本概念
一、定向井的基本要素
N
OO
井斜变化率 ——— 井斜角对井深的变化率， 度/30米 (build rate,drop rate)
一、定向井的测量概述
一、定向井的基本要素
N A
A
E O
B
闭合方位角—在水平投影 图上测点处正北方 向与闭合方位线间 的夹 角，度 (closure azimuth)
第一节 定向井的基本概念
一、定向井的基本要素
N坐标、E坐标和TVD坐标—测点在 以井口为原点的NEHO三维坐标系里 的北（N）、东（E）、垂深（TVD） 三个坐标分量，米。 North, east coordinate 垂深 ——测点的垂直深度，米
假设稳斜段的长度为 L
垂深增量
H Lcos
水平位移增量
S Lsin
北坐标增量
E
N S cos Lsin cos
东坐标
第六节 水平井钻井技术
第六节水平井钻井技术简介
定义：水平井是指井眼轨迹达到水平以后，井眼继续延伸一定长度的定向井。
延伸的长度要大于
油层厚度的六倍。
水平井的分类：根据从垂直井段向水平井段转弯时的曲率半径的大小进行分类。
类别造斜率(°/30m)井眼曲率半径（m)水平段长度(m)长半径2～6860～280300～1700中半径6～20280～85200～1000中短半径20～8085～20200～500
短半径30～15060～10100～300
超短半径特殊转向器0.330～60
西江24-3海上平台
西江24-1边际油田
水平井技术适合于薄层的开采
扩大泄油面积
增加控制储量
提高油井产能
0.6万吨直井的5倍以上(L=300m)
油层薄，中靶难需要有合适的角度，才能达
到矢量入靶
角度偏大
角度偏小
井眼轨迹在油层最佳位置穿行难
精确控制几千米远的钻头走向难度大
层薄，地层倾角变化，有时上翘或下倾
地质导向技术的应用。
定向井的分类
定向井的分类引言定向井是石油工程中常用的一种井型，通过控制井身的方向和角度，可以在地下钻出水平或倾斜的井眼，用于开采石油和天然气。
定向井的分类主要依据井身的方向和角度，本文将对定向井的分类进行全面、详细、完整且深入地探讨。
定向井的分类方法定向井的分类方法可以根据井身的方向和角度进行划分，下面将介绍几种常见的分类方法。
按照井身方向的分类根据井身的方向，定向井可以分为以下几类：1.垂直井：垂直井是指井身方向与地表垂直的井眼。
垂直井通常用于勘探地下地质情况和采集地质样本。
2.水平井：水平井是指井身方向与地表平行的井眼。
水平井通常用于增强油气井的产能，通过在油层中钻出水平段，增加了油气流通的面积。
3.倾斜井：倾斜井是指井身方向与地表不垂直也不平行的井眼。
倾斜井通常用于在地下特定层位进行水平井段的钻探，以便提高油气采收率。
按照井身角度的分类根据井身的角度，定向井可以分为以下几类：1.低角度井：低角度井是指井身角度小于30度的井眼。
低角度井通常用于在地下特定层位进行水平井段的钻探，以便提高油气采收率。
2.中角度井：中角度井是指井身角度介于30度至60度之间的井眼。
中角度井通常用于在地下特定层位进行水平井段的钻探，并结合水平井的开采技术，提高油气采收率。
3.高角度井：高角度井是指井身角度大于60度的井眼。
高角度井通常用于在地下特定层位进行水平井段的钻探，并结合水平井的开采技术，提高油气采收率。
按照井身形状的分类根据井身的形状，定向井可以分为以下几类：1.直井：直井是指井身形状直线的井眼。
直井通常用于初期勘探和定位目标层位。
2.S形井：S形井是指井身形状呈”S”字型的井眼。
S形井通常用于在地下特定层位进行水平井段的钻探，以便提高油气采收率。
3.J形井：J形井是指井身形状呈”J”字型的井眼。
J形井通常用于在地下特定层位进行水平井段的钻探，并结合水平井的开采技术，提高油气采收率。
定向井的应用领域定向井广泛应用于石油工程领域，下面将介绍几个常见的应用领域。
