第一章 供电系统
第一节 电力系统基础
由发电厂、电力网与电能用户（电力负荷）所组成的整体，叫电力系统，它的任务是生产、变换、输送、分配与消费电能。
一、电力系统
目前以火力发电厂和水力发电厂为主。其他类型有核电厂、风力发电厂、潮汐发电厂、地热发电厂和太阳能发电厂等。
根据电压等级的高低，将电力网分成低压、高压、超高压和特高压等四种。电压在1kV以下的电网为低压电网；3～330kV的为高压电网；330～1000kV的为超高压电网；1000kV以上的为特高压电网。
在工程实际中，常把电力系统中的发电，输变电与供配电等环节叫做一次系统。
电力系统中的二次系统包括继电保护、测量和调度等环节。
变电所有升压和降压之分，根据它在电力网中所处的地位不同，又分为枢纽、地区、企业变电所及车间变电所等，主要由电力变压器和开关控制设备等组成。
变电所中主要设备有变压器T、母线WB、断路器QF、隔离开关QS等，如图1－2所示，其他还有保护和测量装置以及所用电操作电源等设备。母线是汇集受电电源和配出负荷线路的设备，常用的母线材料是钢芯铝绞线和矩形铝板。断路器用作线路主开关，有性能较好的灭弧装置，用来切、合负荷及事故电流，决定线路的运行状态。隔离开关因没有灭弧装置，不能切断负荷电流和事故（短路等）电流，故主要在检修等情况下用来隔离电源，通过其明显的断口结构，保证操作人员的安全。
图1－2 变电所的主要设备及符号
二、电力负荷及对供电的要求
（一）电力负荷
电力负荷是电力系统中所有用电设备消耗功率的总和。
将各工业部门消耗的电功率与农业、交通运输业、通讯业和市政生活等所消耗的电功率
相加即为电力系统的综合用电负荷，该负荷再加上电力网中损耗的功率就是系统中各发电厂应提供的功率，称为电力系统的供电负荷。供电负荷再加上各发电厂本身消耗的功率（厂用电），就是系统中各发电机应发出的功率，称为电力系统的发电负荷。
（二）电力负荷分级及其对供电的要求
业扩报装课件
业扩报装课件
业扩报装课件
（一）业扩报装概述
一.业扩报装含义
根据《国家电网公司业扩报装工作规范（试行）（国家电网营销〔2010〕1247号）的规定：业扩报装工作包括从受理客户用电申请到向其正式供电为止的全过程。
二.业扩工作的管理要求
业扩报装工作必须全面践行“四个服务”宗旨，认真贯彻国家法律法规、标准、规程和有关供电监管要求，严格遵守公司供电服务“三个十条”规定，按照“一口对外、便捷高效、三不指定、办事公开”的原则开展工作。
三.业扩报装的范围
业扩报装包括：
1.新装、增容用电。
2.减少合同约定的用电容量（简称减容）；
3.暂时停止全部或部分受电设备的用电(简称暂停);
4.临时更换大容量变压器（简称暂换）；
5.迁移受电装置用电地址（简称迁址）；
6.移动用电计量装置安装位置（简称移表）；
7.暂时停止用电并拆表（简称暂拆）；
8.改变用户的名称（简称更名或过户）；
9.一户分列为两户及以上的用户（简称分户）；
10.两户及以上用户合并为一户（简称并户）；
11.合同到期终止用电（简称销户）；
12.改变供电电压等级（简称改压）；
13.改变用电类别（简称改类）。
（二）业扩报装指标说明
在公司2013年“争一创先”目标中，涉及到业扩报装工作的，是业扩服务时限达标率，具体说明如下：
一.业扩服务时限达标率定义
考核期内，每季（未超时限的当年已归档新装、增容流程数/当年已归档新装、增容流程数总和）×100％的加权平均值。
二.业扩服务时限达标率统计方法
以SG186营销业务系统中的数据为基础数据源，按月提取已归档的新装、增容业务的供电方案答复、受电工程设计审核、中间检查、工程验收、装表接电5个流程节点，进行按月统计，以上各业务环节时限均达标的业务为业扩时限达标业务。
三.业扩时限各节点
供电方案答复期限：自受理客户申请之日起，居民客户不超过3个工作日；低压电力客户不超过7个工作日；高压单电源客户不超过15个工作日；高压双电源客户不超过30个工作日。

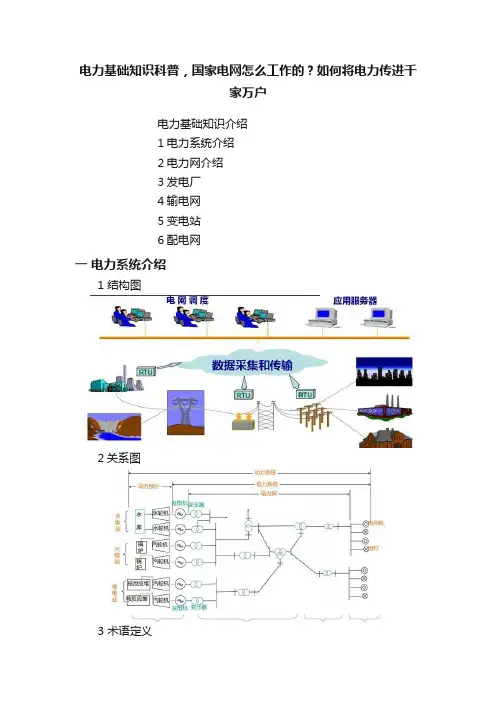

电力基础知识科普，国家电网怎么工作的？如何将电力传进千家万户
电力基础知识科普，国家电网怎么工作的？如何将电力传进千家万户
电力基础知识介绍
1电力系统介绍
2电力网介绍
3发电厂
4输电网
5变电站
6配电网
一 电力系统介绍
1 结构图
2关系图
3 术语定义 电力网：电力系统中各种电压的变电所及输配电线路组成的统一体 。
电力系统：由发电厂中的电气部分、各类变电所及输电、配电线路及各种类型的用电设备组成的统一体，称为电力系统。具体组成如下：
发电厂：生产电能。
电力网：变换电压、传送电能。由变电所和电力线路组成。
配电系统：将系统的电能传输给电力用户。
电力用户：高压用户额定电压在1kV以上，低压用户额定电压在1kV以下。
用电设备：消耗电能。
动力系统：在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。
通常，将发电厂电能送到负荷中心的线路叫输电线路。负荷中心至各用户的线路叫配电线路。负荷中心一般设变电站 。
4 电力网关系图
二 电力网介绍
电力网：按电压等级的高低、供电范围的大小的分类
地方电力网：电压等级在35kV及以下，供电半径在20~50km以内。
区域电力网：电压等级在35kV以上（一般为110kV~220kV），供电半径超过50km，联系较多发电厂的网络。
超高压远距离输电网：电压等级为330kV~500kV的网络，其主要任务是把远处发电厂生产的电能输送到负荷中心，同时还联系若干区域电力网形成跨省、跨地区的大型电力系统。
1 电力网：按电压等级分类
低压网：电压等级在1kV以下；
中压网：1～10kV；
高压网：高于10kV、低于330kV；
超高压网：低于750kV；
特高压网：1000kV及以上。
2 电力网概况
目前，国家电网担负中国约80%的电力输送，中国南方电网担负其余20%的电力输送。
国家电网公司：投资建设运营电网为核心业务，经营区域覆盖26个省、自治区、直辖市，覆盖国土面积的88%以上。
国家电网配电网工程典型设计培训课件版月

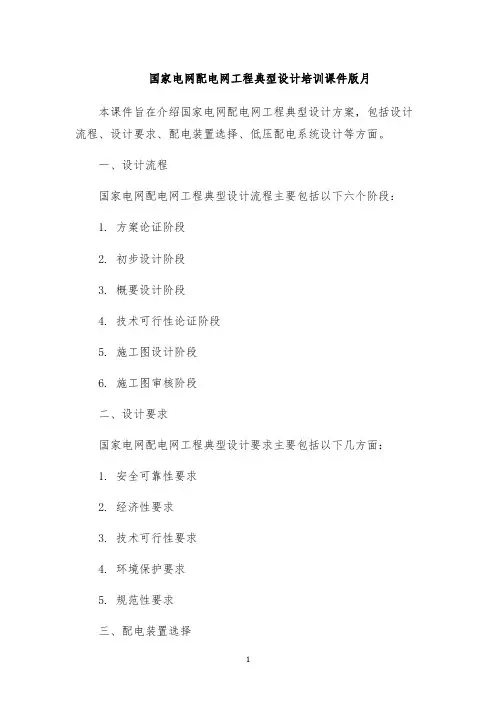

1 国家电网配电网工程典型设计培训课件版月
