MVR蒸发器操作手册一、总则本操作手册旨在为MVR蒸发器的操作提供指导，确保设备在安全、高效的状态下运行。
本手册适用于硫酸钠MVR蒸发结晶器的操作，其他类型的MVR蒸发器可参考使用。
二、工艺描述MVR蒸发器采用先进的能源回收技术，通过回收二次蒸汽的能量来加热给水，从而减少对新鲜蒸汽的需求。
该设备主要由加热器、分离器、压缩机等组成。
三、系统的能量平衡及控制MVR蒸发器的能量平衡主要通过加热器、分离器和压缩机来实现。
加热器将给水加热至沸腾状态，分离器将蒸汽和水分离，压缩机将二次蒸汽压缩并传递给加热器进行再次加热。
通过控制各部分的运行参数，确保系统的稳定运行。
四、工艺运行指标MVR蒸发器的工艺运行指标包括蒸汽压力、温度、给水流量、分离器液位等。
在操作过程中，应密切关注这些参数的变化，确保其在设计范围内。
五、MVR蒸汽压缩机的操作MVR蒸汽压缩机的操作步骤如下：1.检查设备及管道是否处于良好状态，确保无泄漏、堵塞等现象。
2.打开蒸汽进口阀，向压缩机内注入蒸汽。
3.启动压缩机，注意观察压力表和温度表的变化。
4.当压力达到设定值时，打开蒸汽出口阀，将蒸汽排出。
5.观察分离器的液位变化，及时调整进料速度和蒸汽量。
六、系统的测试及开机准备系统的测试及开机准备步骤如下：1.检查电源及仪表是否正常，确保设备处于良好状态。
2.打开原料罐至强制循环蒸发器进料管上所有阀门，确保物料能够顺畅进入蒸发系统。
3.打开蒸发系统各泵组的轴封水进出阀门，确保泵组正常运行。
4.运行自控系统界面，点击蒸发开始按钮，进料泵自动启动开始进料。
5.当进料液达到结晶分离器液位设定值时，强制循环泵和出料泵根据设计要求自动启动。
6.观察分离器液位变化，及时调整进料速度和蒸汽量。
7.当分离器液位达到设定值时，进料泵自动停止进料完成。
8.检查各部分运行参数是否正常，如有问题及时处理。
MVR蒸发器工艺操作要求
MVR蒸发器工艺操作规程第一部分原理MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。
效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积增大而是产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60℃左右。
产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。
设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。
产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。
产品的浓缩度在50%左右时仅MVR蒸发器就能完成第二部分工艺流程说明1、物料走向①进料：上游工艺产生的硫酸钠原液送至本系统原料缓冲罐T01中，由进料泵P01打入蒸发系统。
5t/h 25℃5%的硫酸钠溶液从原料缓冲罐T01出来，由进料泵P01打入板式换热器，硫酸钠溶液在蒸馏水板换HE01和鲜蒸汽板换HE02内分别与系统产生的 3.5t/h1 / 15。
MVR蒸发器详细介绍
MVR蒸发器（Mechanical Vapor Recompression ）简称mvr，是一个蒸发器，采用重新利用它自身产生的二次蒸汽的能量，从而减少对外界能源的需求的节能技术。
早在60年代，德国和法国已成功的将该技术用于化工、食品、造纸、医药、海水淡化及污水处理等领域。
MVR蒸发器工作原理MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。
效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积增大而是产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60℃左右。
产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。
设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。
产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。
产品的浓缩度在50%左右时仅MVR蒸发器就能完成，当所需浓度为60%时则需安装闪蒸设备。
机械再压缩原因：1、单位能量消耗低2、因温差低使产品的蒸发温和3、由于常用单效使产品停留时间短4、工艺简单，实用性强5、部分负荷运转特性优异6、操作成本低蒸发器某一效的二次蒸汽不能直接作为本效热源，只能作为次效或次几效的热源。
最全面的MVR蒸发工艺设计知识
最全面的MVR蒸发工艺设计知识MVR蒸发工艺设计需要考虑以下几个方面的知识：1.蒸发器选择：根据处理物料的性质和蒸发要求，选择适合的蒸发器类型。
常见的蒸发器包括单效、多效、蒸发器加热面型式等。
2.热源选择：根据能源情况和经济性，选择适合的热源。
常见的热源有蒸汽、热水、电等。
3.MVR压缩机选择：根据蒸发器进料温度和压力要求，选择适合的MVR压缩机。
压缩机的选择要考虑压缩比、功率消耗、效率等因素。
4.MVR系统热量平衡计算：通过计算蒸发器进料和出料的物料流量、温度和热焓值，确定MVR系统的热量平衡。
5.蒸发器设计参数确定：包括蒸发器换热面积、传热系数、传热时间等参数的确定。
这些参数会直接影响蒸发器的性能和效率。
6.MVR系统热力学分析：通过热力学分析，确定MVR系统的能量转换效率、热损耗等参数，以评估系统的能源利用程度和经济性。
7.过热蒸汽回收技术：利用过热蒸汽回收技术，将MVR系统中产生的过热蒸汽回收再利用，以提高系统的能效并减少对外部热源的依赖。
8.MVR系统性能优化：通过优化MVR系统的操作参数，如进料温度、进料浓度、压缩机运行参数等，以改善系统性能和经济效益。
9.MVR系统运行模拟：通过建立MVR系统的数学模型，对系统进行运行模拟和优化分析，以提高系统的稳定性和可靠性。
10.膜蒸发技术应用：结合膜蒸发技术，可以进一步提高MVR蒸发工艺的效率，尤其适用于处理高浓度废水和盐膏的工艺。
总之，MVR蒸发工艺设计需要综合考虑物料特性、热力学分析、过热蒸汽回收技术、蒸发器选择、热源选择等多个方面的知识。
只有通过全面的设计和优化，才能实现MVR蒸发工艺的高效能源利用和环境保护。

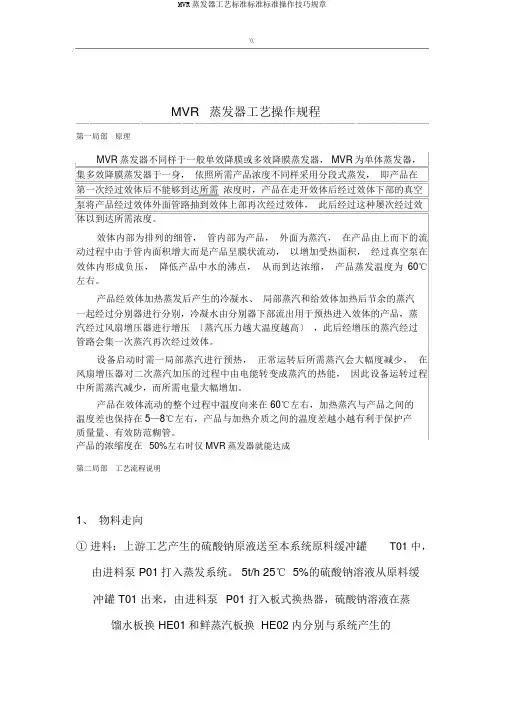

MVR蒸发器工艺标准规范标准操作技巧规章
\\MVR蒸发器工艺操作规程第一局部原理MVR蒸发器不同样于一般单效降膜或多效降膜蒸发器， MVR为单体蒸发器，集多效降膜蒸发器于一身，依照所需产品浓度不同样采用分段式蒸发，即产品在第一次经过效体后不能够到达所需浓度时，产品在走开效体后经过效体下部的真空泵将产品经过效体外面管路抽到效体上部再次经过效体，此后经过这种屡次经过效体以到达所需浓度。
效体内部为排列的细管，管内部为产品，外面为蒸汽，在产品由上而下的流动过程中由于管内面积增大而是产品呈膜状流动，以增加受热面积，经过真空泵在效体内形成负压，降低产品中水的沸点，从而到达浓缩，产品蒸发温度为60℃左右。
产品经效体加热蒸发后产生的冷凝水、局部蒸汽和给效体加热后节余的蒸汽一起经过分别器进行分别，冷凝水由分别器下部流出用于预热进入效体的产品，蒸汽经过风扇增压器进行增压〔蒸汽压力越大温度越高〕，此后经增压的蒸汽经过管路会集一次蒸汽再次经过效体。
设备启动时需一局部蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转变成蒸汽的热能，因此设备运转过程中所需蒸汽减少，而所需电量大幅增加。
产品在效体流动的整个过程中温度向来在 60℃左右，加热蒸汽与产品之间的温度差也保持在 5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产质量量、有效防范糊管。
产品的浓缩度在50%左右时仅 MVR蒸发器就能达成第二局部工艺流程说明1、物料走向①进料：上游工艺产生的硫酸钠原液送至本系统原料缓冲罐T01 中，由进料泵 P01打入蒸发系统。
5t/h 25℃ 5%的硫酸钠溶液从原料缓冲罐 T01 出来，由进料泵P01 打入板式换热器，硫酸钠溶液在蒸馏水板换 HE01和鲜蒸汽板换 HE02内分别与系统产生的102℃的蒸馏水和 200kg/h 120℃的鲜蒸汽进行换热，温度到达92℃后，进入降膜换热器HE03进行蒸发浓缩。
②蒸发时，5t/h 的进料液在一体式二效降膜蒸发器HE03内与经压缩机升温升压后的二次蒸汽换热，进行蒸发浓缩，物料经过降膜循环泵 P03、P04打循环，蒸发的蒸汽在分别器 SE01内气液分别后进入压缩机 C01 升温升压；分别后的浓缩液进入分别器底部，一局部进入降膜蒸发器底部储液段打循环，一局部经过二效转料阀转去逼迫循环蒸发器连续蒸发浓缩。
mvr升膜蒸发器工作原理
mvr升膜蒸发器工作原理mvr升膜蒸发器是一种常用的蒸发设备，广泛应用于化工、制药、食品、饮料、海水淡化等行业。
本文将介绍mvr升膜蒸发器的工作原理、分类、特点、应用及选型，帮助读者更好地了解该设备的使用方法和注意事项。
一、工作原理mvr升膜蒸发器的基本原理是利用蒸汽机械蒸汽再压缩（mvr）技术，将蒸发过程中的二次蒸汽进行压缩、升压、增温，然后送回到蒸发器的加热室继续加热物料，实现热效率更高、能耗更低的蒸发过程。
在升膜蒸发器中，物料在加热室内被加热沸腾并形成物料蒸汽，产生的二次蒸汽在喷淋管外冷凝，形成的液滴被重力作用流到集液箱内，完成蒸发过程。
二、分类mvr升膜蒸发器根据加热方式、结构形式和用途不同，有多种分类方式。
按加热方式可分为间接加热式和直接加热式；按结构形式可分为单效、双效和多效蒸发器；按用途可分为浓缩器、结晶器等。
其中，常用的mvr蒸发器有刮板蒸发器、喷砂蒸发器、列文蒸发器等。
三、特点mvr升膜蒸发器的特点包括：1.节能高效：通过mvr技术降低蒸发过程的能耗，提高了蒸发效率；2.适用范围广：适用于不同性质、不同浓度的各类溶液的蒸发处理；3.结构紧凑：设备占地面积小，安装维护方便；4.运行稳定：设备运行稳定可靠，使用寿命长；5.环保无污染：采用全封闭式生产，无泄漏，无污染。
四、应用及选型mvr升膜蒸发器广泛应用于化工、制药、食品、饮料、海水淡化等行业，适用于各种溶液的蒸发处理。
在选型时，需要根据实际生产需求、物料性质、工艺要求等因素进行选择。
一般需要考虑设备的生产能力、蒸发温度、工作压力、噪音等指标。
同时，还需要考虑设备的自动化程度、安全性、可靠性等因素。
总之，mvr升膜蒸发器是一种高效、节能、环保的蒸发设备，广泛应用于各个行业。
了解其工作原理、分类、特点和应用选型，对于正确使用该设备具有重要意义。
mvr处理工艺
mvr处理工艺【MVR 处理工艺】1. MVR 处理工艺的历史1.1 起源与发展其实啊，MVR 处理工艺并不是凭空出现的，它的发展有着一定的历史轨迹。
这得追溯到上个世纪，随着工业的不断发展，对于高效节能的蒸发技术需求越来越迫切。
说白了就是，传统的蒸发方式太费能源，成本太高，大家都想找个更好的办法。
最初，一些科学家和工程师开始研究如何能够更有效地利用能量来进行蒸发操作。
经过不断地尝试和改进，MVR 处理工艺逐渐崭露头角。
1.2 早期应用与改进在早期，MVR 处理工艺的应用范围还比较有限，技术也不是特别成熟。
但随着时间的推移，不断地有新的发现和创新。
比如说，改进了压缩机的性能，优化了蒸发器的结构，这都让 MVR 处理工艺变得越来越强大。
就像一个小孩子，刚开始学走路可能摇摇晃晃，但随着不断练习，走得越来越稳，跑得越来越快。
MVR 处理工艺也是这样，一步一步成长起来的。
2. MVR 处理工艺的制作过程2.1 原理介绍其实啊，MVR 处理工艺的原理说起来也不难理解。
它就像是一个能量循环利用的巧妙系统。
简单来讲，就是通过压缩机将低温低压的蒸汽压缩成高温高压的蒸汽，然后这些蒸汽再被送入蒸发器，用来加热需要蒸发的溶液。
打个比方，这就好比我们用打气筒给气球打气，把原本没什么力量的气体变得有力量，能够发挥作用。
2.2 具体步骤首先呢，要把需要处理的溶液送入蒸发器。
然后，压缩机开始工作，对产生的二次蒸汽进行压缩。
压缩后的蒸汽温度和压力升高，重新回到蒸发器作为加热源。
在这个过程中，溶液不断被加热，其中的水分逐渐蒸发变成蒸汽，而剩下的就是浓缩的溶液或者固体物质。
比如说，我们要从海水里提取盐，MVR 处理工艺就能帮助我们更高效地把海水中的水分蒸发掉，留下盐分。
2.3 关键设备在 MVR 处理工艺中，有几个关键的设备起着至关重要的作用。
比如压缩机，它就像是整个工艺的“心脏”，为系统提供动力。
还有蒸发器，它是实现蒸发过程的“主战场”。
MVR蒸发器工艺简述
MVR蒸发器工艺简述
MVR 蒸汽闭合循环蒸发工艺
MVR是:“机械式蒸汽再压缩”的英文简称(Mechanical Vapor Recompression). 其基本原理是:对蒸发过程中产生的废热蒸汽通过逆流洗涤及机械再压缩，提高废
热蒸汽的清洁度及热焓，重新利用，达到节能与环保的目的。
MVR 蒸发器(低温压汽蒸馏)是目前国际上最先进蒸发器技术，其特点如下:
1)没有废热蒸汽排放，节能效果十分显著，相当于10效蒸发器。
2)运用该技术可实现对二次蒸汽的逆流洗涤，因此冷凝水干物含量远低于多
项蒸发器。
3)采用低温负压蒸发(50-90?)，有利于防止被蒸发物料的高温变性。
4)MVR 蒸发器是传统多效降膜蒸发器的换代产品，是在单效蒸发器的基础上通
过对二次蒸汽逆流洗涤及再压缩重新利用。
凡单效及多效蒸发器适用的物料，均适合采用MVR 蒸发器，在技术上具有完全可替代性，并具有更优
良的环保与节能特性。
MVR 蒸发器技术由于其节能效果显著， 70年代开始在国外迅速发展，现已广泛使用，应用于工业废水处理及乳品、制糖、淀粉、氧化铝、造纸、已内酰胺、海水淡化、炼焦厂(回收二氧化硫生产硫氨)、盐化工等很多生产领域。
