一金相显微镜的使用及金相试样的制备电子教案

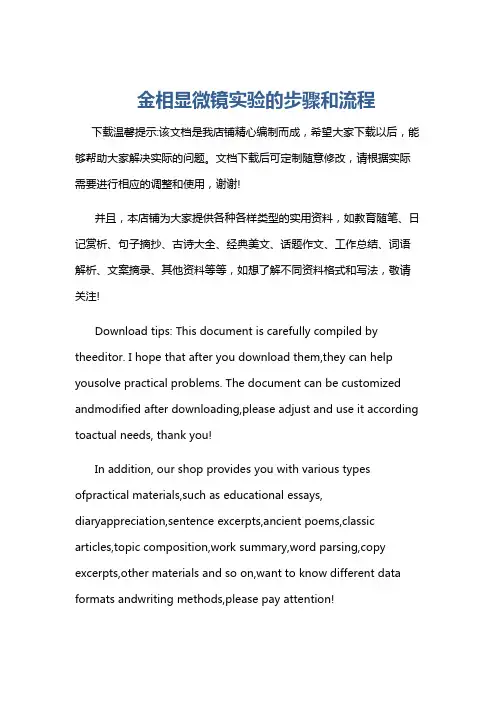

金相显微镜实验的步骤和流程
金相显微镜实验的步骤和流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!金相显微镜实验的步骤和流程一、实验准备阶段。
在进行金相显微镜实验之前，需要做好充分的准备工作。
金相显微镜用法
金相显微镜用法
金相显微镜是一种常见的显微镜，用于观察金属材料的组织结构和颗粒尺寸分布。
以下是金相显微镜的基本使用方法：
1. 样品制备：将金属材料切割成薄片或打磨成平整的表面，然后用砂纸和细砂布进行打磨和抛光，最后用酸液腐蚀或电解腐蚀来显露金属组织。
2. 放置样品：将制备好的样品放置在金相显微镜的台面上，并用夹持装置固定。
3. 调焦：通过调节显微镜上的焦距调节器，将样品与目镜的焦平面对齐，以获得清晰的观察图像。
4. 调节光源：打开金相显微镜上的光源，通过调节光源的亮度和角度，使得样品能够得到足够的照明。
5. 选择放大倍数：根据需要，可以通过旋转目镜上的物镜选择适当的放大倍数。
6. 观察和记录：通过观察样品的组织结构和颗粒尺寸分布，可以使用目镜上的刻度尺或放大倍数读数来进行测量和记录。
7. 清洁和保养：使用完毕后，清洁显微镜台面和目镜，关闭光源，保持显微镜干燥并妥善存放。
需要注意的是，金相显微镜对样品制备要求较高，需要经过一
定的样品制备过程才能正确地观察样品的组织结构。
此外，使用金相显微镜时要小心操作，避免损坏昂贵的仪器设备。
金相显微镜操作规程
金相显微镜操作规程一、引言金相显微镜是一种用于金属材料的显微观察和分析的仪器。
本操作规程旨在指导操作人员正确使用金相显微镜，保证观察结果的准确性和可靠性。
二、仪器准备1. 检查金相显微镜的外观，确保仪器无损坏。
2. 打开仪器电源，待仪器预热完成后进行操作。
3. 检查显微镜的光源是否正常工作，如有异常应及时维修或更换。
三、样品制备1. 选择合适的金属样品，根据需要进行切割、打磨和抛光处理，确保样品表面平整光滑。
2. 清洁样品表面，去除可能存在的污渍和油脂。
3. 使用显微剂或染色剂对样品进行染色处理，以增强对样品的观察效果。
四、样品安装1. 将处理好的样品放置在显微镜的样品台上，确保样品处于水平状态。
2. 调节显微镜的焦距，使样品清晰可见。
五、观察操作1. 调节显微镜的放大倍数，根据需要选择合适的倍数进行观察。
2. 使用显微镜的焦调节旋钮，使样品的细节清晰可见。
3. 根据需要调节显微镜的光源亮度，以获得适当的照明条件。
4. 使用显微镜的移动平台，对样品进行移动和定位，以便观察不同区域。
5. 使用显微镜的刻度盘或测微器，对样品的尺寸和距离进行测量。
六、图像记录1. 使用相机或数码设备，对观察到的样品图像进行记录。
2. 确保图像清晰、准确，可用于后续分析和报告。
七、操作注意事项1. 操作人员应穿戴实验室安全防护用品，如实验服、手套和护目镜。
2. 操作人员应遵守实验室安全规定，确保操作环境安全。
3. 操作人员应定期对金相显微镜进行维护和保养，保证仪器的正常运行。
4. 操作人员应遵守仪器使用规范，不得随意更改仪器参数或进行未经授权的操作。
八、故障排除1. 如发现金相显微镜存在故障或异常情况，应立即停止使用并通知维修人员。
2. 不得私自拆卸或修理金相显微镜，以免造成进一步损坏。
九、附录1. 金相显微镜的技术参数和规格。
2. 金相显微镜的维护保养记录表。
以上为金相显微镜操作规程的详细内容，按照该规程进行操作可确保金相显微镜的正常使用和观察结果的准确性。

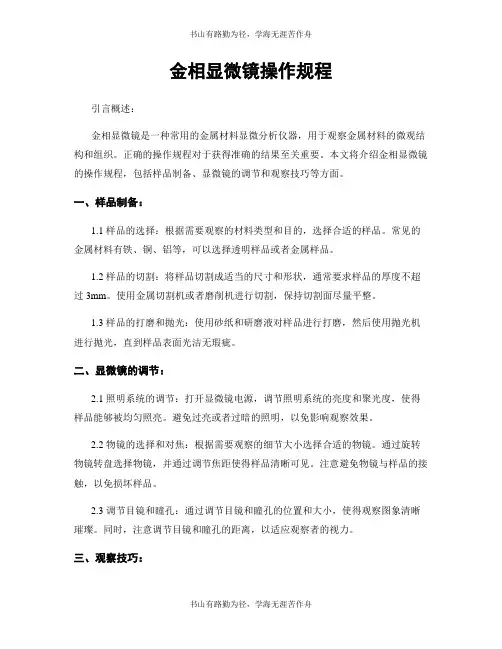

金相显微镜操作规程
金相显微镜操作规程引言概述：金相显微镜是一种常用的金属材料显微分析仪器，用于观察金属材料的微观结构和组织。
正确的操作规程对于获得准确的结果至关重要。
本文将介绍金相显微镜的操作规程，包括样品制备、显微镜的调节和观察技巧等方面。
一、样品制备：1.1 样品的选择：根据需要观察的材料类型和目的，选择合适的样品。
常见的金属材料有铁、铜、铝等，可以选择透明样品或者金属样品。
1.2 样品的切割：将样品切割成适当的尺寸和形状，通常要求样品的厚度不超过3mm。
使用金属切割机或者磨削机进行切割，保持切割面尽量平整。
1.3 样品的打磨和抛光：使用砂纸和研磨液对样品进行打磨，然后使用抛光机进行抛光，直到样品表面光洁无瑕疵。
二、显微镜的调节：2.1 照明系统的调节：打开显微镜电源，调节照明系统的亮度和聚光度，使得样品能够被均匀照亮。
避免过亮或者过暗的照明，以免影响观察效果。
2.2 物镜的选择和对焦：根据需要观察的细节大小选择合适的物镜。
通过旋转物镜转盘选择物镜，并通过调节焦距使得样品清晰可见。
注意避免物镜与样品的接触，以免损坏样品。
2.3 调节目镜和瞳孔：通过调节目镜和瞳孔的位置和大小，使得观察图象清晰璀璨。
同时，注意调节目镜和瞳孔的距离，以适应观察者的视力。
三、观察技巧：3.1 调整放大倍数：根据需要观察的细节大小，调整显微镜的放大倍数。
通常从低倍率开始观察，然后逐渐增加放大倍数。
3.2 焦距调节：在观察过程中，根据不同的焦点位置，调整焦距使得图象清晰可见。
可以通过粗调和细调两个旋钮进行调节。
3.3 观察角度和光源：通过改变观察角度和光源的位置，观察样品不同的表面形貌和组织结构。
同时，注意避免光线的干扰，以免影响观察效果。
四、注意事项：4.1 保持显微镜清洁：使用先后，要保持显微镜的干净，特殊是物镜和目镜的表面。
使用专用的镜头纸轻轻擦拭，避免使用粗糙的纸巾或者化学溶剂。
4.2 避免样品受污染：在操作过程中，要避免样品受到灰尘、指纹或者其他污染物的污染。
金相显微镜的构造和使用实验教学课件
第十一页，共15页。
(2) 色象差 如图2－4所示，当来自A点的白色光通过透镜后，由于组成 白色光的七种单色光的波长不同(bù tónɡ)，其折射率也不同 (bù tónɡ)，使折射光线不能交于一点，紫光折射最强，红光折 射最弱，结果使成象模糊不清。
为消除色象差，一方面可用消色差物镜和复消色差物镜进 行校正。消色差物镜常与普通目镜配合，用于低倍和中倍观察； 复消色差物镜与补偿目镜配合，用于高倍观察。另一方面可通 过加滤色片得到单色光，常用的滤色片有蓝色、绿色和黄色等。
第十页，共15页。
3.2.5 透镜(tòujìng)成象的质量
单片透镜在成象过程中，由于几何条件的限制及其它因素的影响，常使影象 变得模糊不清或发生(fāshēng)变形现象，这种缺陷称为象差。由于物镜起主要放大 作用，所以显微镜成象的质量主要取决于物镜，应首先对物镜象差进行校正，普通 透镜成象的主要缺陷有球面象差和色象差两种。
A值，与放大倍数一起标刻在物镜头
上。
第九页，共15页。
图2 — 2 物镜(wùjìng)孔径角
3.2.4放大倍数、数值孔径、鉴别( jiànbié)率之间
的关系
显微镜的同一放大倍数可由不同倍数的物镜和目镜组合起来实
现，但存在着如何合理选用物镜和目镜的问题。这是因为：人眼
在250mm处的鉴别率为0.15 ~ 0.30mm，要使物镜可分辨的最近
显微镜的主要放大倍数一般是通过物镜来保证，物镜的最高放大 倍数可达100倍，目镜的放大倍数可达25倍。在物镜和目镜的镜筒上 ，均标注有放大倍数，放大倍数常用符号“×〞表示，如100×， 200×等。
第七页，共15页。
3．2．2 鉴别(jiànbié)率
金相显微镜操作规程
金相显微镜操作规程一、引言金相显微镜是一种广泛应用于金属材料分析和研究的仪器。
本操作规程旨在指导操作人员正确使用金相显微镜，保证实验结果的准确性和可靠性。
二、仪器准备1. 确保金相显微镜处于稳定的工作台上，并接通电源。
2. 检查显微镜的各个部件是否完好，如镜头、照明系统等。
3. 清洁显微镜的镜片和物镜，使用干净的棉纱或镜头纸轻轻擦拭，避免使用手指直接接触镜片。
4. 确保显微镜的调焦机构灵活可靠，如有异常应及时进行维护和修理。
三、样品制备1. 根据实验需要，选择合适的金属材料样品，并进行必要的切割和打磨处理。
2. 使用金相显微镜所需的腐蚀剂和染色剂进行样品处理，确保样品表面清洁并显示出所需的组织结构。
3. 样品处理完成后，用纯净水冲洗并晾干，避免水滴残留。
四、样品安装1. 将样品放置在显微镜的载物台上，并使用夹具或夹具卡紧样品，确保样品的稳定性。
2. 调整载物台的位置，使样品处于显微镜视野的中心位置。
五、显微镜操作1. 打开显微镜的照明系统，并调整照明强度，使样品能够清晰可见。
2. 使用显微镜的目镜和物镜进行对焦，先调整目镜，再调整物镜，直到样品清晰可见。
3. 使用显微镜的放大倍数调节装置，根据需要选择合适的放大倍数。
4. 使用显微镜的焦距调节装置，对样品进行微调，以获得更清晰的图像。
5. 在观察过程中，避免用手触摸显微镜的镜头和物镜，以免留下指纹和污渍。
六、图像观察与记录1. 使用显微镜的目镜和物镜观察样品，注意调整焦距和放大倍数，以获得清晰的图像。
2. 使用显微镜配备的目镜测微尺测量样品的尺寸和结构特征。
3. 使用显微镜配备的摄像头或相机拍摄样品图像，记录实验结果。
4. 在观察过程中，注意避免触摸显微镜，以免影响观察结果的准确性。
七、操作结束1. 关闭显微镜的照明系统，断开电源。
2. 清理显微镜的镜片和物镜，使用干净的棉纱或镜头纸擦拭，确保无污渍残留。
3. 将显微镜放置在干燥通风的地方，避免灰尘和湿气的侵入。
金相显微镜的使用与金相样品的制备实验报告
金相显微摄像一、实验目的:(一)了解普通金相显微镜的构造与使用方法。
(二)了解金相试样的制备方法。
(三)学习使用金相显微镜观察金相组织。
二、实验设备及材料:实验设备:金相显微镜、砂轮机、抛光机、吹风机、玻璃板、培养皿、镊子。
材料:金相试样、砂纸一套(800,1000,1200 )、抛光液(Al2O3)、腐蚀剂(4% 硝酸酒精溶液)、药棉、酒精三、实验内容及步骤:实验内容:(1)用机械抛光和化学侵蚀的方法制备金相样品(2)观察试样的显微组织,并绘制组织图。
试验步骤:(1)金相样品的截取及镶嵌(2)金相样品磨光(3)金相样品的抛光(4)金相样品的化学侵蚀(5)显微组织的观察与记录四、简述金相显微镜的放大原理:显微镜的成象放大部分主要由两组透镜组成。
靠近观察物体的透镜叫物镜,而靠近眼睛的透镜叫目镜。
通过物镜和目镜的两次放大,就能将物体放大到较高的倍数五、简述金相显微镜的基本构造金相显微镜通常由光学系统,照明系统和机械系统三大部分组成,有的显微镜还附有摄影装置(一)金相显微镜机械装置显微镜的机械装置要由镜座、镜臂、载物台、镜简、物镜转换器及调焦装置等。
它是支持放大、照明部分的支架、具固定与调解光学镜头,固定和移动标本作用。
二)金相显微镜放大部分放大部分包括接物镜和接目镜。
(三)金相显微镜照明部分照明部分包括反光镜、滤光镜、虹彩光圈和聚光镜等六、金相制样的基本过程包括几个方面?这几个方面各是哪些?制备显微试样包括取样、磨光、抛光及浸蚀四个步骤1、取样取样时应根据被分析材料或零件的特点。
选择有代表性的部分。
试样最适合的尺寸是直径为12mm,高为10mm的圆柱体或面积为12*12㎜2,高10mm的长方体。
根据材料性质不同,可用手锯、用车床切削、用锤子击碎以及用砂轮切割等方法截取试样。
在取样过程中应注意防止试样受热组织发生变化。
取得试样后,应将试样表面制成平面,同时边缘要倒成圆角(如分析化学热处理表面组织时则不能倒角)。
金相显微镜操作规程
金相显微镜操作规程引言概述：金相显微镜是一种常用的金相实验设备，用于观察金属材料的组织结构和相变情况。
正确的操作金相显微镜对于获得准确的结果至关重要。
本文将介绍金相显微镜的操作规程，包括样品制备、显微镜的调节和观察技巧。
一、样品制备1.1 样品的切割和打磨样品制备是金相显微镜操作的第一步。
首先，根据需要的尺寸和形状，使用金相切割机将金属材料切割成适当的大小。
然后，使用金相打磨机对样品进行打磨，直到样品表面光滑平整。
1.2 样品的腐蚀和脱脂为了更好地观察样品的组织结构，常常需要对样品进行腐蚀和脱脂处理。
首先，将样品放入适当的腐蚀液中，根据材料的不同选择合适的腐蚀液和腐蚀时间。
然后，使用酒精或其他溶剂将样品进行脱脂处理，以去除腐蚀液和其他杂质。
1.3 样品的研磨和抛光在样品制备的最后阶段，使用金相研磨机对样品进行研磨和抛光。
首先，使用粗砂纸对样品进行研磨，然后逐渐使用细砂纸进行抛光，直到样品表面光洁无痕迹。
二、显微镜的调节2.1 光源的调节金相显微镜的观察需要适当的光源。
首先，打开显微镜的光源开关，调节光源的亮度，使其适合观察。
然后，使用准直器调节光源的方向和聚焦，确保光线均匀且聚焦清晰。
2.2 物镜和目镜的选择根据需要的放大倍数，选择合适的物镜和目镜。
通常，使用低倍物镜进行全局观察，然后逐渐切换到高倍物镜进行细节观察。
在更换物镜时，要注意使用显微镜上的旋钮进行调节，避免物镜和样品之间的碰撞。
2.3 调节焦距和对焦在观察过程中，需要根据样品的不同厚度和形状调节焦距和对焦。
使用焦距调节旋钮和对焦旋钮进行微调，直到观察到清晰的图像。
同时，可以使用调节旋钮移动样品，以便观察不同位置的组织结构。
三、观察技巧3.1 观察样品的全貌在进行金相显微镜观察时，首先应该进行全貌观察。
使用低倍物镜，观察样品的整体结构和表面状况，了解样品的基本情况。
3.2 观察样品的细节在全貌观察的基础上，使用高倍物镜进行细节观察。
注意调节焦距和对焦，观察样品的晶粒结构、晶界和相分布等细节特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一金相显微镜的使用及金相试样的制备电子教案
一、一金相相显微镜的使用
一金相相显微镜是广泛应用于金相材料分析领域的仪器，通过光学原理和金属样品的组织特点，可以对金属结构进行观察和分析。
下面是一金相相显微镜的使用步骤：
1.打开相显微镜电源，并选择合适的目镜倍数和物镜倍数。
2.放置待观察的金相试样，调整样品台使其水平，并用固定夹固定样品。
3.使用显微镜台上的光源，照亮试样。
可以调节光源亮度和角度来获得清晰的观察结果。
4.使用目镜调焦轮，首先调整样品与镜头的距离，再通过调焦轮来调整样品的焦距，直到观察到清晰的试样图像。
5.在试样图像上移动样品台，观察不同区域的金属组织，并根据需要调整目标镜头倍数，以放大或缩小图像。
6.使用相显微镜的切片功能，可以对金属试样进行切片，以获得更详细的金属组织信息。
7.对于需要测量样品上的特定结构尺寸的情况，可以使用相显微镜的目镜刻度尺和物镜刻度尺进行测量。
8.使用后关闭相显微镜电源，并进行清洁和保养。
二、金相试样的制备
金相试样的制备是金相分析的重要步骤，目的是将金属样品切割、打磨和腐蚀，以便观察和分析样品的金属组织及相关性质。
下面是金相试样的制备步骤：
1.选择适当的金属样品，并根据需要决定切割样品的尺寸。
2.使用金相切割机或其他切割工具将金属样品切割成需要的形状和尺寸。
3.使用金相切割机或磨床对切割后的样品进行粗磨，以去除表面氧化层和粗糙度。
4.使用金相打磨机或手动打磨工具对样品进行细磨，直到样品表面光滑。
5.清洗样品，使用丙酮、乙醇或超声波清洗去除打磨过程中遗留的污垢和油脂。
6.使用显微刻蚀技术，通过在样品表面涂覆蚀刻剂来凸显金属样品的金属组织。
7.将蚀刻后的样品再次进行清洗，以去除蚀刻剂和切割过程中残余的污垢。
8.使用显微铣床对样品进行修整，以去除蚀刻后的尖锐边缘和不规则形状。
9.在金相显微镜下观察制备好的金相试样，通过调节显微镜的参数和放大倍数来观察样品的金属组织。
以上就是一金相相显微镜的使用及金相试样的制备的相关教案。
通过相显微镜的使用，可以观察和分析金属试样的组织结构，进而研究材料的
性质和性能。
金相试样的制备是金相分析的前提，制备出好的试样对于准确的金相分析结果至关重要。
