2019年中考物理试题分类汇编——电功率计算专题(word版含答案)
（2）滑动变阻器R2的最大阻值；
（3）小灯泡通电时消耗的最小电功率。
8.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。它有高、中、低三个加热档位，旋钮开关可以分别置于“0和1“、“1和2”、“2和3”或“3和4”接线柱。正常工作时，低温档功率为高温档功率的 ，R1为242Ω，R2为60.5Ω．（忽略温度对电阻的影响）
14.（2019江西，22）如图所示，是小姬妈妈为宝宝准备的暖奶器及其内部电路的结构示意图和铭牌，暖奶器具有加热、保温双重功能，当双触点开关连接触点1和2时为关闭状态，连接触点2和3时为保温状态，连接触点3和4时为加热状态(温馨提示：最适合宝宝饮用的牛奶温度为40 )
(1)求电阻R2的阻值；
(2)把400g牛奶从20 加热到40 ，求牛奶所吸收的热量【c牛奶=4.0×103J/(kg· )】
①通过电阻R1的电流I1
②电路正常工作10秒后,电流通过电阻R1做的功W1
③移动滑动变阻器的滑片P,电源电压和电压表示数的比值最大为3,求电压表示数的最大值和最小值的差值。
5.（2019德州，27）如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
（1）只闭合S1，电流表A2读数为0.2A时，滑动变阻器接人电路 电阻值；
（2）电阻R1的电阻值；
（3）滑动变阻器从左向右滑动过程中，滑动变阻器的最大功率。
12.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。于是，他们利用实验室中的器材，设计了一个功率可以调节的电路（如图所示）来模拟上述电器的工作状况。已知R1＝10Ὡ，学生电源提供的电压为12V且保持不变R1、R2电阻保持不变。
（1）工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
【答案】（1）3.3×104J（2）6V（3）35℃~80℃（4）减小R2的最大阻值
(3)如图所示，是暖奶器正常加热和保温过程中温度随时间变化的图象，求暖奶器在加过程中的热效率.(结果保留到小数点后一位)
15.（2019重庆A卷，19）如图所示，电源电压恒定，电阻R1为20，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A。求：
（1）通过R1的电流；Fra bibliotek（2）通电10秒电阻R2产生的电热。
（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？
（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R2的滑片？
（3）R1工作时的电阻是多大？
（4）电热水器处于加热状态时，工作4.2min，可使1L水的温度升高40℃。则该电热水器的效率是多少？[ 。计算结果保留一位小数]
7.（2019聊城，）如图所示，电源电压恒为12V，小灯泡上标有“6V 3.6W“字样且灯丝电阻保持不变，当只闭合S、S1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A的示数是1.8A．求：
（1）滑片移至最右端，闭合开关后，电流表的示数为0.3A，小灯泡的功率为0.9W，求电源电压。
（2）将滑片移至某一位罝时，电压表的示数为7V，此时小灯泡正常发光，求小灯泡正常发光时的电流和电路的总功率。
（3）若把小灯泡换成一个定值电阻R，假设电流流过电阻R产生的热量为Q、转化的电能为E、做的功为W，请写出这三个物理量的大小关系。
①通过电阻R1的电流I1
②电路正常工作10秒后,电流通过电阻R1做的功W1
③移动滑动变阻器的滑片P,电源电压和电压表示数的比值最大为3,求电压表示数的最大值和最小值的差值。
5.（2019德州，27）如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
求：
（1）小灯泡的额定功率；
（2）电源电压及定值电阻R2的阻值；
（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
6.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。
3.（2019杭州，15）如图是一电动机提升物体的示意图。电源电压为120伏，电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培。（g取10牛/千克）
（1）求该电动机工作1秒钟所产生的电热。
（2）求电动机线圈阻值。
（3）当该重物上升到一定高度时，电动机的转子突然破卡住，为什么这种情况下电动机容易烧坏?
解：（1）Q＝W总－W机＝UIt－mgh
＝120伏×5安×1秒－50千克×10牛/千克×0.9米＝150焦
（2）Q＝I2Rt
（3）卡住时通过电动机的电流过大（或回答电能全部转化为内能），使电动机温度过高，所以容易烧坏。
4..(2019上海，22)在图8所示的电路中,电源电压为12伏且保持不变,电阻R1的阻值为10欧,滑动变阻器R2上标有“1A”字样。电键S闭合后,电压表V的示数为5伏。求:
（1）电源电压；
（2）滑动变阻器R3的最大阻值；
（3）只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围。
10.（2019海南，23）小明根据如图甲所示的电路组装成调光灯，并进行测试。电源电压保持不变，小灯泡的额定电压是6V，小灯泡的I-U图像如图乙所示。求：
（1）小灯泡正常发光时的电阻。
（2）小灯泡正常发光10min消耗的电能。
（1）请指出开关置于什么接线柱时，火锅处于低温档？
（2）R3的阻值是多少欧姆？电火锅处于低温档正常工作时，在1分钟内产生的热量是多少焦耳？
（3）小明关闭家中的其他用电器，只让电火锅独立工作，用高温档加热汤液2分钟，电能表的表盘转了81转。请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3000r/（kW•h）]
现在智能机器人以最大负重将图书匀速竖直提升至最大高度，用时5 s.则此次提升过程中：
（l）机器人提升图书速度是多少？
(2)机器人对书做功是多少？
（3）机器人的电动机工作电流是多少（结果保留两位小数）？电动机做功是多少？
2.（2019包头，12）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0=20Ω）、开关、滑动变阻器R2（取值范围0~80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
（1）工作电路正常工作时，R在1min内产生的热量是多少？
（2）当温度为60℃，滑动变阻器R2=50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
3.（2019杭州，15）如图是一电动机提升物体的示意图。电源电压为120伏，电动机将一个质量为50千克的物体1秒内匀速上提0.9米，电路中的电流为5安培。（g取10牛/千克）
（1）求该电动机工作1秒钟所产生的电热。
（2）求电动机线圈阻值。
（3）当该重物上升到一定高度时，电动机的转子突然破卡住，为什么这种情况下电动机容易烧坏?
4..(2019上海，22)在图8所示的电路中,电源电压为12伏且保持不变,电阻R1的阻值为10欧,滑动变阻器R2上标有“1A”字样。电键S闭合后,电压表V的示数为5伏。求:
2019年中考物理试题分类汇编
——电功率计算专题
1.（2019哈尔滨，51）随着智能化的普及，机器人在人类的生活中扮演着重要的角色．在图书管理领域机器人可以辅助或替代管理员整理图书，表中所列数据是某新型图书智能管理机器人工作的部分技术参数．
现在智能机器人以最大负重将图书匀速竖直提升至最大高度，用时5 s.则此次提升过程中：
（1）通过特高压输电线 电流；
（2）改装前，若水龙头的热效率为90%，正常加热1分钟提供的热量；
（3）改装后,水龙头正常工作时高温档与低温档电功率之比为4：1，请计算出高温档时的电功率。
2019年中考物理试题分类汇编
——电功率计算专题答案
1.（2019哈尔滨，51）随着智能化的普及，机器人在人类的生活中扮演着重要的角色．在图书管理领域机器人可以辅助或替代管理员整理图书，表中所列数据是某新型图书智能管理机器人工作的部分技术参数．
（3）经测算，小灯泡正常发光时的功率占电路总功率50%，如果把灯光调暗，使小灯泡两端电压为3V，小灯泡的实际功率占电路总功率的百分比是多少？
（4）小明认为这个调光灯使用时，小灯泡的功率占电路总功率的百分比太低，请写出一种出现这种情况的原因。
11.（2019呼和浩特18，）如图所示，灯泡上标有“9V 5.4W”的字样（假设灯丝电阻不变），只闭合S1，当滑动变阻器滑动到某处时，电流表A2读数为0.2A.电压表V读数为9V；两个开关全部闭合，滑动变阻器滑动到最左端时，灯泡恰好正常发光，电流表A2读数为1.0.A，则

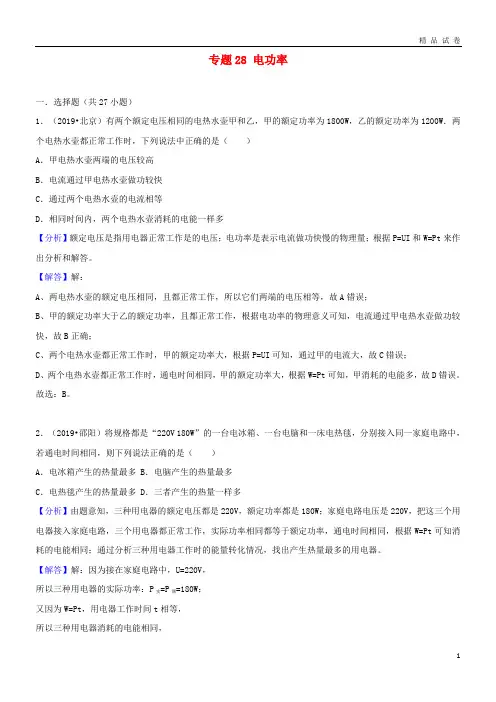

2019中考物理试题分类汇编 专题28 电功率(含解析)
专题28 电功率一．选择题（共27小题）1．（2019•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多【分析】额定电压是指用电器正常工作是的电压；电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答。
【解答】解：A、两电热水壶的额定电压相同，且都正常工作，所以它们两端的电压相等，故A错误；B、甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；C、两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；D、两个电热水壶都正常工作时，通电时间相同，甲的额定功率大，根据W=Pt可知，甲消耗的电能多，故D错误。
故选：B。
2．（2019•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多 B．电脑产生的热量最多C．电热毯产生的热量最多 D．三者产生的热量一样多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。
【解答】解：因为接在家庭电路中，U=220V，所以三种用电器的实际功率：P实=P额=180W；又因为W=Pt，用电器工作时间t相等，所以三种用电器消耗的电能相同，电冰箱电工作时，主要把电能转化为机械能，产生的热量很小，电脑工作时，主要将电能转化为光能和声能，电热毯工作时电热丝产生热量，几乎把电能全部转化为热量，所以产生热量最多的是电热毯，故C正确。
2019年中考物理分类汇编——电功率(答案版)
2019 年中考物理分类汇编——电功率一、选择题1.（ 2019 包头， 7）以下图，小灯泡L 标有”6V 3W”字样 (不计温度对灯丝电阻的影响)，当 S 闭合，滑动变阻器滑片 P 在最左端时，小灯泡L正常发光；当变阻器滑片 P 在中点时，电流表的示数为，以下说法正确的选项是（S 闭合，）断开，滑动A. 电源电压为9VB. 滑动变阻器的最大阻值为18ΩC. 调理电路元件，可使电压表达到的最大值为D. 电路的最小功率与最大功率之比为3： 16 【答案】 D2.（ 2019 哈尔滨，22）以下表述正确的选项是（）A 、电视机正常工作电流约为C、同种电荷相互排挤1. 57A B、电水壶电阻为4840ΩD 、磁极间在不接触时没法发生相互作用【答案】 C3.（ 2019 天津， 11）现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连结到电源上，R1耗费功率为P0；再将它们以另一种形式连结到该电源上，R1耗费功率为9P0．两种连结形式中均有电流经过R2，则先后两种连结形式中（）A. R1两头的电压比为C. R2耗费的功率比为1： 21：9B. R1两头的电压比为D. R2耗费的功率比为1： 32： 9【答案】 B4.（ 2019 岳阳， 12）以下图，电源电压恒定不变。
闭合开关后，滑动变阻器的滑片端移到某点 c 的过程中，电压表的示数由4V 变成 3V ，电流表的示数由0.2A 变成此可知（）P 由 b ，由A．电源电压为7VB． R1 的阻值为20ΩC．电路耗费的最小功率为D ．滑片 P 在 b 端时， 10 秒内 R1 产生的热量为12J【答案】 C二、填空题5.(2019 宁夏 ,11)2018 年，中国的青年博士曹原实现石墨烯在室温下超导的重要打破。
假如用这类常温下的超导资料制成输电线，因为没有电流的________效应而产生的能量损失，能极大提高输电效率。
【答案】热效应6.（ 2019 岳阳， 15）如图，电源电压恒定不变，若要灯泡L 和滑动变阻器R 串连，则只要要闭合开关 ______；闭合开关S1 和 S3，断开 S2，将滑片 P 由图中地点向右挪动，灯泡L 的亮度______ （填“变亮”“变暗”或“不变”）。
2019年中考物理真题集锦——专题十八：电功率综合计算【含答案】
2019年中考物理真题集锦——专题十八：电功率1.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。
已知R1＝20Ω、R2＝30Ω，请计算：（1）S2闭合，S1、S3断开时，电路中的电流；（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；（3）该电路的最大功率和最小功率之比。
2.（2019自贡，30）图13是小邦同学设计的调光灯电路，R0为定值电阻，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，当S接触c点时，电路可连续调光。
已知滑动变阻器R的规格为“10Ω2A”，灯泡L上标着“10V 12W”的字样，电源电压恒为16V．灯泡电阻随温度变化。
（1）求定值电阻R0的阻值；（2）当S接触c点时，调节R的滑片至中点位置，电路中的电流为1A，求此时灯泡的实际功率。
3.（2019泸州，21）小明家电热水器铭牌标识为“220V 1000W”。
由于使用了多年，该电热水器中的电热丝明显氧化导致其电阻发生了变化，为准确测量氧化电热丝的实际电阻值，小明在家中把该电热水器单独接入220V的家庭电路中工作5min，发现电能表指示灯闪烁了242次，电能表规格如图所示。
问：（1）小明测得该电热水器的实际电功率是多少？（2）该电热水器氧化电热丝的实际电阻值是多少？（3）为恢复该电热水器的铭牌功率，可与氧化电热丝并联一段新的电热丝，则并联的这段电热丝的电阻值为多少？4.（2019宿迁，18）某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示：（1）当开关S1断开，S2接a时，该电火锅选用______档工作（选填“高温”、“中温“或“低温”）。
（2）当电火锅使用中温档正常工作时，电路中电流是多大？接入电路的电热丝的阻值是多少？（3）用电火锅高温档在额定电压下烧水7分钟，电流做了多少功？若电热丝产生的热量全部被水吸收，在1个标准大气压下，能使1kg初温为20℃的水升高多少℃（c水=4.2×103J/（kg•℃））？5.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题(word版含答案)
2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。
（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。
（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。
（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。
（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。
2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。
现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。
请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。
（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。
闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。
（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。

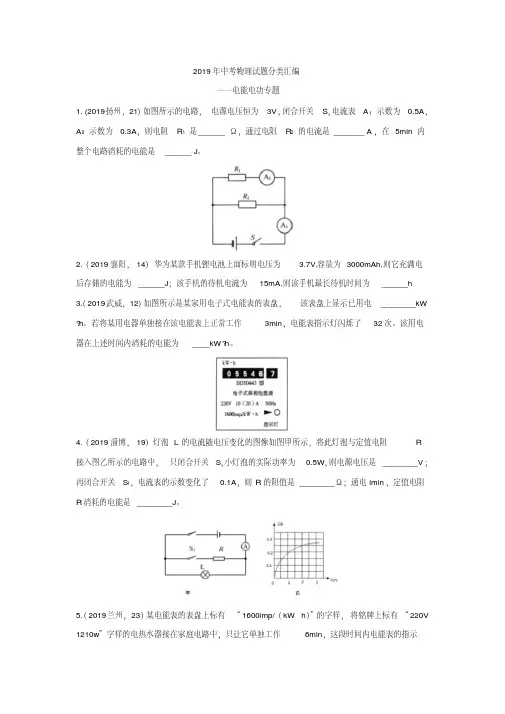

2019年中考物理试题分类汇编——电能电功专题(含答案)
2019年中考物理试题分类汇编——电能电功专题1. (2019扬州，21）如图所示的电路，电源电压恒为3V，闭合开关S，电流表A1示数为0.5A，A2示数为0.3A，则电阻R1是______ Ω，通过电阻R2的电流是_______ A，在5min 内整个电路消耗的电能是______ J。
2.（2019襄阳，14）华为某款手机锂电池上面标明电压为3.7V,容量为3000mAh,则它充满电后存储的电能为______J；该手机的待机电流为15mA,则该手机最长待机时间为______h3.（2019武威，12）如图所示是某家用电子式电能表的表盘，该表盘上显示已用电________kW ?h。
若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次。
该用电器在上述时间内消耗的电能为____kW?h。
4.（2019淄博，19）灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是________V；再闭合开关S1，电流表的示数变化了0.1A，则R的阻值是________Ω；通电lmin，定值电阻R消耗的电能是________J。
5.（2019兰州，23）某电能表的表盘上标有“1600imp/（kW·h）”的字样，将铭牌上标有“220V 1210w”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为kW ·h 。
6.（2019广州，3）如图所示的摆设，正常运行时，小轮在支架上来回摆动，每次到达的最大高度相同，小明发现摆设上有一电源，关掉电源后，小轮逐新停下来A. 小轮滚动过程中没有力对其做功B. 正常运行时，小轮的速度一直不变C. 断电后小轮会停下，说明能量守定律不一定成立D. 正常运行时，小轮往返一次，摆设一定需要消耗电能7.（2019凉山州，23）家用电风扇的电动机线圈电阻为2Ω，正常工作时，通过的电流为2A ，通电10分钟，电风扇消耗的电能为J ，线圈产生的热量为J 。
2019年中考物理真题分类汇编——电功率电热计算(试题版+解析版)
2019年中考物理真题分类汇编——电功率电热计算（试题版+解析版）1. （2019铜仁11分）在如图所示的电路中，电源电压为12V，滑动变阻器的阻值范围在0至50Ω之间，闭合开关S，调节滑动变阻器，当滑片P置于滑动变阻器的中点时，电流表的示数为0.3A。
求:(1)定值电阻R1的阻值;(3分)(2)当滑动变阻器滑片P置于阻值最大处时，电路的总功率是多少?(保留1位小数)(4分)(3)电流表接入电路中的量程是0至0.6A，在不改变电流表量程的情况下，为了保证电流表的安全，滑动变阻器接入电路中的最小阻值是多少?(4分)2．（2019黔西南6分）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。
3.（2019菏泽）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
求：（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）4.（2019广西玉林）某物理研究小组设计了一个压力报警装置，工作原理如图13甲所示。
OBA为水平杠杆、OA长100cm，O为支点，OB：BA＝1；4；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，压力传感器受到的压力F与R的阻值变化的关系如图.13乙所示。
当托盘空载时，闭合开关S，电压表的示数为1V；当托盘所受的压力增大，电压表的示数达到2V时，报警器R0开始发出报警信号。
2019年中考物理真题(140套)分类汇编 专题2.19 电功、电功率综合计算(教师版)
2.19 电功、电功率综合计算1．(2019年·云南)如图，R 1＝6Ω，当S 1闭合，S 2、S 3断开时，电流表示数为1A ；S 3闭合，S 1、S 2断开时，电流表示数为0.2A ．求：（1）电源电压； （2）电阻R 2的阻值；（3）当S 1、S 2闭合，S 3断开时，电路的总功率。
【答案】（1）6V ；（2）24Ω；（3）7.5W 【解析】（1）当S 1闭合，S 2、S 3断开时，电路为R 1的简单电路， 由I ＝UR可得，电源的电压：U ＝I 1R 1＝1A×6Ω＝6V ；（2）当S 3闭合，S 1、S 2断开时，R 1与R 2串联，电流表测电路中的电流， 此时电路中的总电阻：R ＝U I ＝6V0.2A ＝30Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R 2的阻值：R 2＝R －R 1＝30Ω－6Ω＝24Ω； （3）当S 1、S 2闭合，S 3断开时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和， 所以，电路的总功率：P ＝U 2R 1 + U 2R 2＝(6V)26Ω+ (6V)224Ω＝7.5W 。
2．（2019年·荆州）如图，电源电压恒为4.5V ，灯泡L 上标有“3V 1.5W”字样，滑动变阻器R 2上标有“15Ω 1A”字样，定值电阻R 1阻值为10Ω，电流表量程为0~3A ，电压表量程为0~3V ，不计温度对灯丝电阻的影响。
求：（1）灯泡正常工作时电阻为多大；（2）当开关S 、S 1、S 2闭合，S 3断开时，电路最小总功率为多大；（3）当开关S 、S 3闭合，S 1、S 2断开时，在确保电路元件安全的情况下，滑动变阻器R 2的取值范围。
【答案】（1）6Ω；（2）3.375W ；（3）当3Ω～12Ω。
【解析】解：（1）根据P ＝U 2R 得，灯泡正常工作时电阻：R L ＝U 额2P 额＝(3V)21.5W ＝6Ω；（2）当开关 S 、S 1、S 2 闭合，S 3 断开时，灯泡 L 被短路，定值电阻 R 1与滑动变阻器R 2 并联，当滑动变阻器R 2的阻值最大为15Ω时，电路总电流最小，电路总功率最小， 通过 R 1的电流：I 1＝U R 1 ＝4.5V10Ω＝0.45A ，通过滑动变阻器R 2的电流：I 2＝U R 2 ＝4.5V15Ω＝0.3A ，电路最小总功率：P 最小＝U ×（I 1+I 2）＝4.5V×（0.45A+0.3A ）＝3.375W ；（3）当开关S 、S 3闭合，S 1、S 2 断开时，R 1断路，灯泡L 与滑动变阻器R 2串联，电压表测滑动变阻器R 2两端电压。
【2019最新】中考物理试题分类汇编专题28电功率含解析word版
【2019最新】中考物理试题分类汇编专题28电功率含解析word版一．选择题（共27小题）1．（2018•）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多【分析】额定电压是指用电器正常工作是的电压；电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt 来作出分析和解答。
【解答】解：A、两电热水壶的额定电压相同，且都正常工作，所以它们两端的电压相等，故A错误；B、甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；C、两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；D、两个电热水壶都正常工作时，通电时间相同，甲的额定功率大，根据W=Pt可知，甲消耗的电能多，故D 错误。
故选：B。
2．（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多 B．电脑产生的热量最多C．电热毯产生的热量最多 D．三者产生的热量一样多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt 可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。
【解答】解：因为接在家庭电路中，U=220V，所以三种用电器的实际功率：P实=P额=180W；又因为W=Pt，用电器工作时间t相等，所以三种用电器消耗的电能相同，电冰箱电工作时，主要把电能转化为机械能，产生的热量很小，电脑工作时，主要将电能转化为光能和声能，电热毯工作时电热丝产生热量，几乎把电能全部转化为热量，所以产生热量最多的是电热毯，故C正确。
2019年中考物理试题专题训练——电功率专题7(word版包含答案)
2019年中考物理试题专题训练——电功率专题一、选择题1.（2019北海，14）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
如图是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大C．电路总电阻减小B．电压表示数减小D．电路总功率增大2.（2019北海，16）如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平，电阻丝的电阻R＝R＝R．小明用图示装置进行实验，探究电流通过导体时产生的123热量Q跟什么因素有关，下列说法正确的是（）A．此实验在探究电热Q与电阻R是否有关B．通过R的电流和通过R的电流大小相等12C．电阻R两端的电压和R两端的电压相等12D．通电后，A管的液面将会比B管的液面高3.（2019南京，12）如图所示电路，电源电压恒为4.5V，定值电阻R的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量x程为0～3V．闭合开关S，下列说法正确的是（）A．S、S均向左闭合，R允许接入电路的最大阻值为20Ω12xB．S、S均向右闭合，电路允许消耗的最大功率为2.7W12C．S向左、S向右闭合，R允许接入电路的最大阻值为60Ω12xD．S向右、S向左闭合，只调R使电流表示数减半后其阻值一定大于原来的2倍12x4.（2019沈阳，5）一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起。
经检查发现楼内空气开关跳闸。
8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭。
应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W。
下列说法中正确的是A．空气开关跳闸一定是用电器总功率过大造成的B．发光二极管发光部分是由超导体材料制成的C．本次断电每盏应急灯消耗的电能是16JD．应急灯亮起时将电能主要转化为光能5.（2019沈阳，7）下列叙述中正确的是A．电动机利用通电线圈在磁场中受力转动的原理制成B．四冲程汽油机的做功冲程通过热传递的方式提供动力C．电能表是计量用电器在一段时间内消耗电能的仪表D．验电器既能检验物体是否带电，也能辨别火线和零线6（2019泸州，6）在初中物理的学习中，我们常会用到一些科学研究方法，如“控制变量法”“等效替代法”“类比法”“理想模型法”“转换法”等。
2019年中考物理真题集锦——专题十九：电功率综合计算(word版含答案)
2019年中考物理真题集锦——专题十九：电功率综合计算1.（2019龙东，36）如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据。
（1）当S1闭合，S2断开时，电热饮水机处于状态（填“加热”或“保温”），此时电路中的电流是多大？（2）饮水机正常工作时，将热水箱中的水从20℃加热到90℃，求：水吸收的热量是多少？（水的比热容4.2×103J/（kg•℃））（3）电热饮水机正常工作时加热效率为80%．求：将热水箱中的水从20℃加热到90℃的时间为多少秒？2.（2019随州，19）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。
如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。
当S、S1闭合，S2断开时电暖器为“低温”挡。
（R1＞R2）求：（1）R1的阻值；（2）“中温”挡正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为1.1×103J/（kg•℃））3.(2019益阳，27) 洞庭湖区域盛产水稻，早稻收获期恰逢长江中下游梅雨季节。
为解决早稻收获后稻谷霉变问题，某科技小组设计了一个稻谷烘干机。
它的电路图如图甲所示，M为电动鼓风机，R为湿敏电阻，其阻值能根据相对湿度（水蒸气含量）的变化而改变，且能满足实际需要。
R0为10Ω的定值发热电阻。
（1）若鼓风机的额定电压为220V，额定功率为440W，鼓风机正常工作的电流为多大？（2）相对湿度在40%~80%范围内时，R的阻值随相对湿度变化的关系如图乙所示。
当相对湿度为70%时，试求发热电阻R0的电功率为多大？4.(2019益阳，25) 为解决某偏远山区的用电困难，利用当地水力资源丰富的特点，扶贫工作队筹措资金为当地建设了一座小型水力发电站，让水坝的水下泄时冲动水轮发电机发电，供当地居民生活所需。
