电子组装检测设备的搭配策略
电子组装检测设备的搭配策略
SMT的技术发展已有相当长的时间了，因此对大部分的SMT设备而言，产品周期已经是进入相当成熟的阶段，但是对SMT检测设备而言，目前正处於起飞的阶段，各种不同的检测设备依然保有特定的市场成长空间，主要的设备有以下四类：
(一)人工视觉检测设备：MVI虽然是最传统的检测技术加上对先进封装产品如BGA等，是无法以视觉直接目视检测，因此也限制了MVI的应用领域。但由於MVI设备价格便宜，因此对消费性电子产品制造商而言是具有较优势的成本效率的检测设备，尤其是亚洲地区的制造商接受的意愿较高，加上自动化设备尚无法突破感测死角的技术能力，使得人工视觉设备市场仍有获利的空间存在。
(二)自动光学检测设备：自动光学检测设备是近年来相当具有市场潜力的检测设备，在整条SMT生产线中使用AOI的流程包含回焊(Reflow)後检测、网印(Screen
printer)後检测、以及元件放置後(Post-placement)检测，估计2000年销售的AOI中有%用於网印後检测，%用於元件放置後检测，其他的%则是用於回焊後检测，但是一般制造商对於表面粘着的重工(Rework)及修补(Repair)的成本损耗相当重视，尤其是印刷电路板的损失，因此有更多厂商越来越重视网印及元件取放的检测，可预期的是AOI在这两方面的应用比例将会逐年增加。
(三)雷射检测设备：雷射检测设备也是近年来逐渐成长的设备市场，主要是用在於侦测锡膏(Solder paste)的高度及宽度，也是因为锡膏涂布的高度及厚度受到制程工程师相当高的要求，因此带动了雷射检测设备的高速成长。由於会有更多厂商对回焊前焊点锡膏量的测量日益重视，因此预估在未来五年中，雷射检测设备市场仍会有稳定成长的实力。目前全球投入雷射检测设备制造的厂商数不多，主要是因为开发雷射检测设备的成本过高所致。
(四)X-ray检测设备：X-ray检测设备正值快速成长的阶段，主要是因为先进封装产品(如BGA)运用於电子产业的比重逐年增加所致，先进封装产品接点的锡球或是凸块只能以X-ray透视电子元件以检测接点的缺损，其他的检测设备则无此能力，因此预估未来随着其他先进封装产品(如CSP、Flip Chip)的普及，X-ray检测设备市场仍将会有成长的空间。
以上是各种检测设备的市场趋势，而整体SMT检测设备市场将随着无导线架(Lead-free)封装产品对检测设备的需求增加而成长，主要是因为无导线架封装必须在高温下将电子元件粘着於印刷电路板上，高温容易对印刷电路板及电子元件产生热冲击而造成伤害，所以检测设备的角色便更加的重要。
另外，将检测设备整合在SMT设备中也是未来发展的趋势，虽然这个趋势将会威胁到单机检测设备的市场，但是在目前的生产流程中整合设备的绩效并不显着，加上产速较慢，目前尚无法获得电子组装厂的青睐，但是未来如果将检测机构嵌入SMT设备中，进而改善现有生产流程，势必会是单机市场的强大竞争者，另一方面也将为检测设备制造商创造新的市场商机。
在电子组装检测设备的搭配策略方面，除了生产缺陷分析(MDA)、线上测试(ICT)和功能测试及组合测试之外，最近几年，更增加了自动视觉检测(AVI)、自动光学检测(AOI)和自动X-Ray检测(AXI)，它们可提供电路板的静态图像及不同平面上的X射线电路板的分层图像，从而确定虚焊及焊点桥接缺陷。
组装印刷电路板测试面临着微封装(0402，0201)及“不可见”焊点(如BGA、CSP和Flip Chip)的挑战。同时，随着技术的发展，组装与焊接的难度也日益增加，迫使测试技术必须由ICT转化到其他新测试技术上，最明显的是功能测试技术的崛起，然而ICT在逐渐退出主流的时候，部分缺陷便需要藉由检测监控功能来填补，最普遍的方式是自动X-Ray检测与自动光学检测AOI。
组装印刷电路板的检测包含焊垫测试、布局检查及电性测试等方式(如图二所示)，各自有其功能及局限性，因此缺陷覆盖率也各有高低。ICT的长处是电气缺陷测试，如元件的功能不正常或错值；X-Ray检验可对许多焊垫进行综合检验；而AOI系统可以X-Ray系统通常达不到的速度，对元件黏着位置和多种焊垫缺陷进行检验。
(一)AOI搭配 ICT
自动光学检查(AOI)已成为生产流程控制的有效工具,使用AOI的好处有很多，例如可以提高在线测试(ICT)或功能测试的良率、降低目检和ICT的人工成本、避免使ICT成为产能瓶颈甚至取消ICT、缩短新产品产能提升周期以及藉由统计制程控制(SPC)和统计品质控制(SQC)改善制程良率等等。已经有许多OEM和EMS成功导入了AOI。整体而言，AOI对缺陷检测及良品率改善等可获得良好的绩效。 AOI可执行的检测有两类，包含缺陷检测(传统意义的AOI应用)和整批PCB的差异测量。其中差异测量对即时SPC应用非常重要，根据AOI系统类型及它所处生产线位置的不同而不同。对生产流程控制而言，许多厂商已经意识到快速获取设备状态资讯以及采取立即纠正措施，是有效达到即时管控的重要方式。AOI具有生产线上收集数据的能力，可提高讯息传输率和流程最佳化，并能融入到工厂管理系统以取得更好的效果。
生产制程越多，误判的可能性就越大，这是由於制程变化非常大时，缺陷检测的复杂程度也越大。因此选择在锡膏印刷、贴片、回焊後或者波焊後进行检查，误判率会有明显的不同。一般来说，误判率的高低取决於制程的变化以及组装板的复杂程度。缺陷通常包含有缺件、空焊、零件移位和锡量不足等，每一种缺陷都有其判定范围，用户可能对缺陷的容忍度有不同的看法，此时必须仔细地设定检查参数，使设备不会产生误判。也可以从统计的观点来看这种给定范围的误判，此时应该在既能满足保护要求又能使总体检测成本最低的情况下，选择最佳检测参数。
在生产线上使用AOI可能有四种选择：
(1)Pick & Place之後，控制锡膏印刷制程中的元件黏着；
(2)焊前模式，放在Pick & Place之後，回焊炉之前；
(3)焊前模式，放在锡膏印刷机之後；?
(4)焊後模式，放在回焊炉之後。?
(二)AXI搭配Functional Tester
组装印刷电路板自动X-Ray检验具有许多优点和独特的性能，可满足目前乃至未来所面临的挑战。自动X射线检验系统的运作流程是：在PCBA上方的X射线管中产生X射线，X射线穿过PCBA，被置於测试板下面的探测器所接收。由於焊点中通常都包含有铅，而铅可以大量地吸收X射线，因此与穿过玻璃纤维、铜、矽及其它PCBA材料的X射线相比，照射在焊点上的X射线被大量吸收，从而产生良好“讯号”(焊点)与“噪音”(PCB、器件等)比的X射线视像。这是PCBA的X射线检验的基本优点，即只有焊点本身可在X射线视像中显示，从而使得分析变得相当简单。元件、导线、各层PCB、焊垫等在X射线视像中基本上看不见。因此简单的图像分析算法便可自动而且可靠地检验焊点的缺陷。
随着组装电路板数量的增加，特别是在可携式消费电子产品中的应用，设计时对於ICT测试节点仅留有很小的空间，甚至被取消。这就意味着你将面临大量的潜在问题，对於复杂的电路板，直接从SMT生产线送至功能测试，不仅会导致合格率的下降、重工量与故障诊断费用的增加，而且会造成生产的延误。此时，可用X射线检验取代ICT，保持高的功能测试的产出率，并减少故障诊断与重工的负担。值得注意的是，X射线检验可以查出许多原由ICT检验的结构缺陷，因此这些缺陷在Ｘ射线检验过程中不会被漏掉。同时，虽然X射线不能查出元件的电气缺陷，但这些缺陷却可在功能测试中检出。总之，不会漏掉制造过程产生的任何缺陷。更好的是，X射线检验还能够查出一些ICT查不出的缺陷。
就实际经济效益上讲，使用AXI对厂商会有非常积极的回报，除了减少潜在的现场故障外，一些用户也指出使用AXI的好处：降低ICT和功能测试的返修率 、加快产品面市时间、缩短制造周期、降低ESS故障率 、取消ESS 、样机测试成本更低、覆盖率更高。使用AXI的经济效益取决於产品、规模、可靠性要求、各测试段维修成本、现场故障率、故障造成的後果以及其它因素，一般来说，板面越大、越复杂，或者探查困难，AXI在经济上的回报就越大。AXI可取代人工视觉检验，并能更有效地找出缺陷，所以不良焊点的维修费用也非常低，而且AXI检验时也不需要接触到PCB。这些原因再加上近几年AXI设备的改进，为AXI带来更优良的经济效益。
调整测试组合的目的在於找到适合某一种产品的必不可少的组合测试方案。在开始设计制程前，要定义实施所需测试的简单策略。在产品研发周期的早期考虑产品的可测性问题，而不是在後期考虑。这会大大降低从最初设计到终测的每个节点的测试成本，并获得较高的节点可测试性。AOI及AXI分别可在生产制程终及成品检测中，祢补因高密度印刷电路板及新封装技术所带来的测试限制，另一个涵义就是组合搭配的方式将为AOI及AXI带来庞大的商机，但也象徵电气测试的重要性逐渐被其他非接触式检测设备所取代，是否因此造成PCBA测试设备市场成长的阻力则是需要观察的重点。
?
AOI作业指导书
AOI作业指导书
一、引言
AOI（Automated Optical Inspection）自动光学检测是一种用于电子制造过程中的质量控制技术。它通过使用光学系统和图像处理算法，对电子产品的外观和组装质量进行检测和分析。本作业指导书旨在提供AOI作业的详细步骤和操作要点，以确保高效、准确地进行AOI检测。
二、作业准备
1. 确保AOI设备处于正常工作状态，包括电源连接、通电开机等。
2. 检查AOI设备的光源和镜头是否清洁，如有污垢应及时清理。
3. 确保待检测的电子产品已经完成组装，并符合相关的标准和要求。
4. 准备好AOI检测程序和相关的测试规范，以便在作业过程中参考和使用。
三、作业步骤
1. 启动AOI设备，并登录系统。
2. 在系统界面上选择或导入待检测的电子产品的相关参数和测试规范。
3. 将待检测的电子产品放置在AOI设备的工作平台上，确保产品的位置准确。
4. 调整AOI设备的光源和镜头，以获得清晰、准确的图像。
5. 在系统界面上选择开始检测，等待AOI设备完成检测过程。
6. 检测完成后，系统会生成检测报告和相关的统计数据。根据需要，可以导出报告和数据进行分析和记录。 7. 根据检测结果，对不合格的电子产品进行分类和处理。可以选择进行修复、重新组装或淘汰处理。
8. 定期对AOI设备进行维护和保养，包括清洁光源和镜头、校准系统等，以确保设备的稳定和准确性。
四、作业要点
1. 在放置电子产品时，应注意产品的定位和固定，以避免在检测过程中出现移动或抖动。
2. 在调整光源和镜头时，应根据具体产品的特点和要求进行合适的设置，以获得最佳的图像质量。
3. 在开始检测前，应仔细阅读和理解测试规范，确保选择正确的参数和设置。
4. 在检测过程中，应及时观察和记录异常情况，如图像模糊、偏移等，以便后续分析和处理。
5. 在处理不合格产品时，应根据实际情况和要求，选择合适的修复或淘汰方案。
AOI作业指导书 2
AOI作业指导书
一、背景介绍
AOI（Automated Optical Inspection）自动光学检测是一种利用光学技术和图象处理技术对电子产品进行自动检测的方法。它可以高效、准确地检测电子产品的焊接、印刷、组装等工艺过程中的缺陷和错误，提高产品质量和生产效率。为了确保AOI作业的准确性和一致性，制定AOI作业指导书是必要的。
二、目的和范围
本作业指导书的目的是为AOI操作人员提供一份详细的操作指南，确保他们能够正确地使用AOI设备进行检测，并准确判断产品的质量。本指导书适合于所有使用AOI设备进行检测的工作。
三、设备准备
1. 确保AOI设备处于正常工作状态，检查设备的电源、通信线缆等是否连接正常。
2. 检查AOI设备的光源、镜头等是否清洁，如有污垢应及时清理。
3. 根据产品要求，选择合适的检测程序和参数设置。
四、操作步骤
1. 打开AOI设备的电源，等待设备自检完成。
2. 将待检测的产品放置在AOI设备的工作台上，并确保产品的位置正确。
3. 启动AOI设备的操作界面，选择相应的产品型号和检测程序。
4. 检查产品的定位和对位是否准确，如有误差应及时调整。 5. 点击“开始检测”按钮，开始进行自动检测。
6. 检测过程中，观察AOI设备的图象显示，注意是否有缺陷或者错误的标记。
7. 检测完成后，根据设备提示，对检测结果进行判定，如有需要可以进行人工复检。
8. 根据检测结果，记录合格和不合格产品的数量，并进行统计分析。
9. 对于不合格产品，应及时进行修复或者返工，并记录相关信息。
10. 检测作业结束后，关闭AOI设备的电源，并进行设备的清理和维护。
五、注意事项
1. 操作人员应熟悉AOI设备的操作界面和功能，遵循设备的使用规范。
2. 操作人员应定期检查和清理AOI设备，确保设备的正常运行。
3. 检测程序和参数设置应根据不同产品的要求进行调整，确保检测的准确性和可靠性。
电子产品组装生产标准化流程
电子产品组装生产标准化流程
第一章：生产准备 ........................................................................................................................... 2
1.1 生产计划的制定 ............................................................................................................... 2
1.2 原材料与辅料的准备 ....................................................................................................... 3
1.3 生产线设备的调试 ........................................................................................................... 3
第二章：电子元器件检测 ............................................................................................................... 3
2.1 元器件进货检验 ............................................................................................................... 3
2.2 元器件功能测试 ............................................................................................................... 4
AOI管理规范
AOI管理规范
一、引言
AOI（自动光学检测）是一种广泛应用于电子制造业的自动化检测技术，可以高效地检测电子产品的焊接、组装和印刷质量。为了确保AOI系统的有效运行和准确检测，制定AOI管理规范对于提高产品质量和生产效率至关重要。
二、设备维护
1. 定期检查和清洁AOI设备，确保镜头、传感器和光源处于良好状态，避免灰尘或污渍影响检测结果。
2. 根据设备制造商的建议，定期更换耗材和易损件，以保证设备的正常运行和准确性。
3. 对AOI设备进行校准和调整，确保其与其他生产设备的配合和匹配，减少误判和漏检。
三、程序设置
1. 根据产品的特点和要求，制定合理的检测程序，并进行有效的验证和优化。
2. 确保程序的版本控制和备份，以便追溯和复现检测结果。
3. 定期评估和更新检测程序，以适应产品和生产工艺的变化。
四、数据管理
1. 建立完整的数据记录和管理系统，包括检测结果、异常报告、维护记录等。
2. 对检测数据进行分析和统计，及时发现和解决生产过程中的问题，提高生产效率和产品质量。 3. 保护数据的安全性和机密性，确保只有授权人员可以访问和使用。
五、培训与人员管理
1. 提供全面的培训计划，确保操作人员熟悉AOI设备的操作和维护流程，以及正确的数据管理和分析方法。
2. 设立专门的岗位责任和权限，明确各个岗位的职责和要求。
3. 定期进行人员绩效评估和培训，发现问题并及时进行纠正和改进。
六、质量控制
1. 建立严格的质量控制流程，包括原材料检验、生产过程控制和最终产品检测等环节。
2. 根据AOI检测结果，及时调整生产参数和工艺流程，确保产品质量符合标准要求。
3. 对于异常和不良品，及时进行分析和处理，找出问题的根本原因，并采取有效措施防止再次发生。
七、持续改进
1. 建立持续改进机制，鼓励员工提出改进建议，并进行评估和实施。
2. 定期召开改进会议，总结经验和教训，制定改进计划并跟踪执行情况。
高效生产线自动化组装解决方案
高效生产线自动化组装解决方案 一、高效生产线自动化组装概述
随着科技的不断进步与制造业的持续发展，高效生产线自动化组装已成为现代工业生产的关键趋势。它是综合运用机械、电子、计算机、控制等多学科技术，实现产品组装过程的自动化、智能化，从而提高生产效率、降低成本、提升产品质量与一致性的先进生产模式。
1.1 高效生产线自动化组装的核心优势
- 大幅提高生产效率：自动化设备能够持续、高速地运行，不间断地进行组装作业，其工作速度远超人工，极大地缩短了产品的生产周期。例如，在电子产品组装中，自动化生产线每小时的产量可比传统手工组装提高数倍甚至数十倍。
- 显著提升产品质量与一致性：自动化组装设备凭借精确的机械运动与严格的程序控制，确保每个产品组件都能以相同的标准和精度进行安装，有效减少了人为因素导致的误差和缺陷，使产品质量更加稳定可靠。比如汽车发动机的组装，自动化生产线能保证每个零部件的安装位置和拧紧力矩高度一致，提高发动机性能和可靠性。
- 有效降低生产成本：尽管自动化设备的初始较大，但从长期来看，其能够降低人工成本、减少原材料浪费、提高设备利用率，从而实现总体生产成本的显著下降。例如，一家大型家电制造企业引入自动化组装线后，在三年内节省了大量人工费用，抵消了设备购置成本，并在后续生产中持续降低成本。
- 增强生产灵活性与适应性：先进的自动化生产线可通过编程快速调整生产工艺和产品型号，轻松应对市场需求的变化和产品的更新换代，实现多品种、小批量生产。例如，某些电子设备制造商的自动化生产线能在短时间内切换生产不同型号的手机，满足市场多样化需求。
1.2 高效生产线自动化组装的应用领域
- 电子电器行业：电子产品如手机、电脑、电视等的组装，对精度和效率要求极高，自动化组装生产线可实现零部件的快速准确安装，如芯片贴装、电路板焊接等。
- 汽车制造行业：汽车零部件众多且复杂，自动化组装用于发动机、变速器、车身等部件的装配，能确保质量并提高生产效率。
AOI作业指导书 3

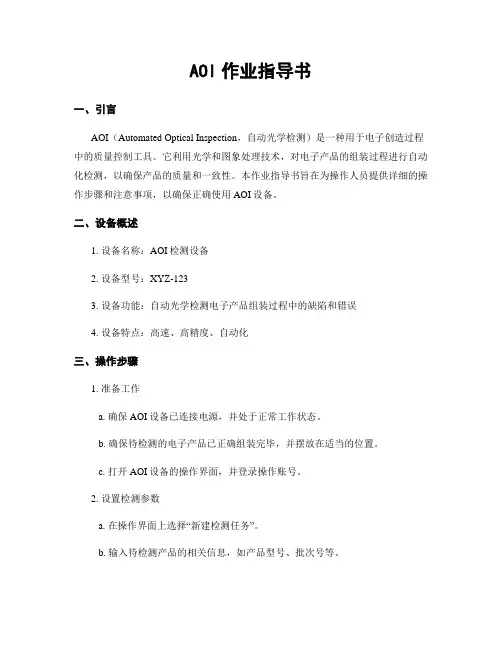

AOI作业指导书
