基于卡尔曼滤波的永磁同步电动机滑模控制
转子位置估算算法

永磁同步电机(PMSM)转子位置估算算法是控制系统中至关重要的一个环节,因为它直接影响到系统的稳定性和性能。
在实际应用中,常用的转子位置估算方法可以分为以下几类:
1. 基于基波模型和磁场定向控制(FOC)的方法:这种方法通过分析定子电流的基波分量,可以间接估算出转子位置。
首先需要通过反Park变换和反Clark变换将定子电流转换为dq轴电流,然后通过积分计算出dq轴电角度,最后根据电角度与转子位置角的关系求出转子位置。
2. 基于滑模观测器(Sliding Mode Observer, SMO)的方法:滑模观测器是一种非线性观测器,可以通过对定子电流和电压进行积分,估算出转子位置和速度。
这种方法具有较好的动态性能和鲁棒性,但对系统噪声敏感。
3. 基于扩展卡尔曼滤波(Extended Kalman Filter, EKF)的方法:扩展卡尔曼滤波是一种基于递推的估计方法,可以通过对系统模型和噪声协方差进行估计,实现对转子位置和速度的高精度估算。
这种方法具有较强的鲁棒性和抗噪声能力,但计算复杂度较高。
4. 基于高频信号注入的方法:这种方法通过在定子电流中注入一定频率的信号,然后检测转子位置敏感器输出的相位变化,从而估算出转子位置。
这种方法具有较好的实时性和准确性,但对硬件要求较高。
5. 基于单神经元自适应PID控制的方法:单神经元自适应PID控制器可以实现对转子位置和速度的自适应调节,从而实现对转子位置的估算。
这种方法具有较强的鲁棒性和自适应性,但计算复杂度较高。
基于新型滑模观测器的永磁同步电机无传感器控制策略

电动汽车
智
能
机
器
人
新兴产业
轨道交通
无传感器控制研究背景
旋转变压器
获取转子信息
添加标题内容
单击此处输入你的正文,文字是您思
想的提炼,为了最终演示发布的良好
果,请尽量言简意赅的阐述观点
增加成本
占用空间大
增加轴承的惯量
光电编码器
永磁同步电机无传感器控制策略研究具有重要意义!
无传感器控制研究背景
添加标题内容
为滑模观测器控制律。
永磁同步电机新型滑模控制
由式(2-3)减式(2-1)得到定子电流误差系统
i iˆ i , i iˆ i
电流 i i i
误差
向量
T
iˆ i iˆ i
T
v v v 控制输入向量
T
T
e e e 反电动势向量
n / r min 1
500
40
20
0
-20
0.8
-40
100
0
0
-60
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
-80
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
t /s
传统滑模观测器的转速估算误差
t /s
传统滑模观测器的转速
7
6
实时值
估算值
/ rad
5
转速抖振较大
PART
TWO
永磁同步电机新型滑模控制
永磁同步电机新型滑模控制
基于永磁同步电机滑模观测与控制策略研究

基于永磁同步电机滑模观测与控制策略研究摘要电机是我们生活当中不可或缺的一个重要局部,为了能够更好地保证我们国家的开展,电机相关的技术和我们需要关注的电机质量都是十分重要的。
而随着我们国家的科技技术不断开展,基于永磁同步电机的滑模观测成为我们现如今最常使用的电机之一,我们下文当中就将详细地探讨基于永磁同步电机滑模观测以及其控制的相关策略。

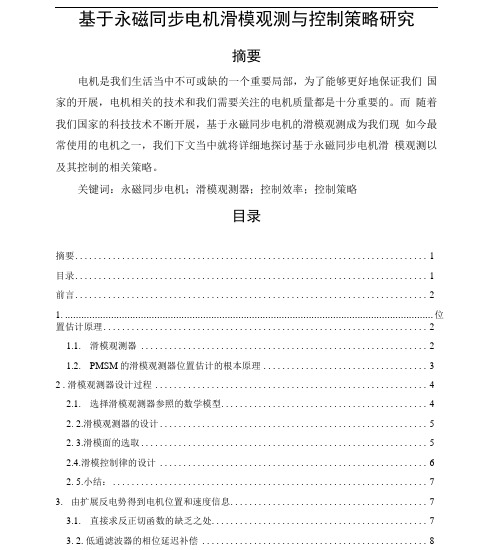

关键词:永磁同步电机;滑模观测器;控制效率;控制策略目录摘要 (1)目录 (1)前言 (2)1. ........................................................................................................................................ 位置估计原理 (2)1.1.滑模观测器 (2)1.2.PMSM的滑模观测器位置估计的根本原理 (3)2 .滑模观测器设计过程 (4)2.1.选择滑模观测器参照的数学模型 (4)2.2.滑模观测器的设计 (5)2.3.滑模面的选取 (5)2.4.滑模控制律的设计 (6)2.5.小结: (7)3.由扩展反电势得到电机位置和速度信息 (7)3.1.直接求反正切函数的缺乏之处 (7)3.2.低通滤波器的相位延迟补偿 (8)3.3.滑模观测器实现原理框图 (8)3. (4).小结: (9)4.仿真搭建及其结果分析 (9)4.1.滑模仿真框图 (9)4.2.仿真结果 (10)4.2. 1. 波形的简要分析 (10)5.滑模观测器 (12)5.1. ................................................................................................................................. 二阶滑模观测器 (12)5.2.全阶滑模观测器 (14)6.滑模观测器的速度控制 (14)7.仿真实验 (16)8.结束语 (16)参考文献: (16)_________ 1—刖舌永磁同步电机实质上是一种通过无传感器技术制作的电机,其具有相当多种的优势,像是其花费较少的同时,维修时所需要的费用和精力也较少,另外在结构方面,永磁同步电机也具有结构简单的特性。
基于卡尔曼滤波的永磁同步电机转子位置估算方法研究

基于卡尔曼滤波的永磁同步电机转子位置估算方法研究摘要:针对永磁同步电机(Permanent Magnet Synchronous Motor PMSM)矢量控制(FOC )系统中应用低分辨率霍尔(Hall )位置传感器估算转子位置的方法中存在的噪声干扰问题,提出利用卡尔曼滤波在平均加速度估算方法中对信号所夹杂的噪声进行滤除的方案。
在Matlab中搭建改进的仿真模型进行仿真,与原有方案进行对比,结果显示进行滤波处理后的位置估算结果更加精确,效果明显。
关键词:永磁同步电机;Hall 传感器;卡尔曼滤波;矢量控制中图分类号:TM351文献标识码:A 文章编号:2095-0438(2019)09-0143-05(1.安徽工程大学电气工程学院安徽芜湖241000;2.中国质量认证中心南京分中心江苏南京210019)李长明1王传奎2魏利胜1陆华才1近年来,由于稀土元素的广泛应用,永磁材料不断更新,以钕铁硼(NdFeB )材料加工而成的永磁体展现出很高的性能,这使得永磁类电机得到了迅速的发展,其中最为突出的是运行相对更为可靠、效率更高、体积更小的永磁同步电机(PMSM )。
而且,永磁同步电机能够在数字控制系统中实现更高性能的速度和位置控制,这得益于矢量控制和空间矢量脉宽调制这些先进方法的应用。
目前,PMSM 广泛应用于新能源汽车、加工制造业和冶金等领域,并且具有很好的发展前景[1]。
为了使整个PMSM 控制系统稳定运行,需要实时调节转子的速度和位置,一般的方法是在电机转子的轴上安装位置传感器,其作用是实现转子转速和位置的闭环控制。
利用光电转换原理的光电编码器和能够将位移转换为电信号的旋转变压器是比较常用的位置传感器,它们具有相对较高的测量精度,但与此同时这些传感器的成本相对较高,硬件电路复杂,具有大量的接口和电缆,这使得它在实际应用时存在着的很多难以避免的问题[2]。
在过去40多年的时间里,很多国内外的研究学者为了解决这些问题做了大量的研究,提出了多种无位置/速度传感器控制方法应用于交流电机。

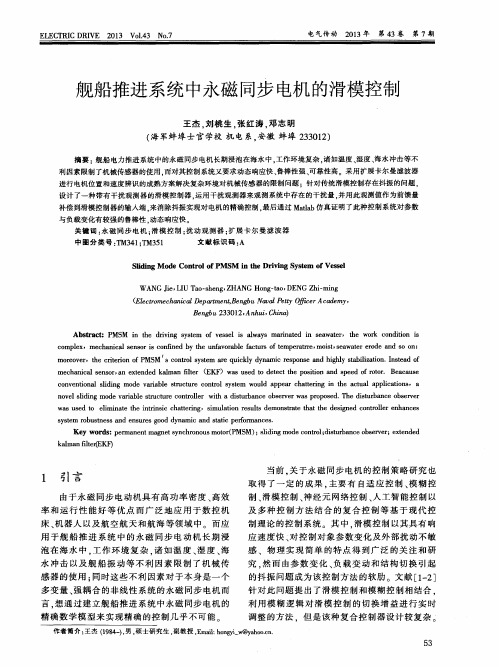

舰船推进系统中永磁同步电机的滑模控制
