【CN209680127U】一种多指标检测离心式微流控试纸芯片【专利】
【CN209606327U】甲醛检测装置【专利】
权利要求书2页 说明书7页 附图2页
CN 209606327 U
CN 209606327 U
权 利 要 求 书
1/2 页
1 .一种甲醛检测装置，其特征在于，包括壳体以及设置在所述壳体内的采样装置、滤 纸、光源、光电检测模块和处理器；
所述壳体内设置有气体通道； 所述采样装置，用于获取流入所述气体通道内的采样气体； 所述滤纸布置在所述气体通道内 ，所述采样气体中的甲醛与所述滤纸表面的化学物 质 反应使所述滤纸表面的颜色发生变化； 所述光源 ，用于照射所述滤纸 ，且所述光源发出的 光线与所述滤纸所在平面呈预设 角 度； 所述光电 检 测模块 ，用于检 测所述光源照射所述滤纸表面时反射光的 光线强 度 ；所述 处理器，用于根据所述滤纸表面在颜色发生变化后的光线强度变化获取所述采样气体中的 甲醛浓度。 2 .根据权利要求1所述的甲醛检测装置，其特征在于，所述光源至少设置一个，至少一 个所述光源设置在所述光电检测模块的周侧。 3 .根据权利要求2所述的甲醛检测装置，其特征在于，所述光源至少设置两个，至少两 个所述光源发出的光线与所述滤纸所在平面呈相同角度地照射所述滤纸 。 4 .根据权利要求1-3中任一项所述的甲醛检测装置，其特征在于，所述壳体包括第一壳 体和第二壳体； 所述气体通道包括 ：设置在所述 第一壳 体内连通进气口的 第一通道、连通排气口的 第 二通道，及设置在所述第二壳体内分别连通所述第一通道和所述第二通道的第三通道； 所述第一通道和所述第二通道之间设置有隔板； 所述第三通道用于容纳所述滤纸。 5 .根据权利要求4所述的甲醛检测装置，其特征在于，所述第三通道包括：反应通道，所 述光源、所述光电 检 测模块位于所述反应通道的 一 侧 ，所述滤纸位于所述反应通道的 另一 侧并正对所述光电检测模块，以及，供采样气体流通的通气槽，通过所述通气槽使所述反应 通道分别连通所述第一通道和所述第二通道。 6 .根据权利要求5所述的甲醛检测装置，其特征在于，所述第一壳体与所述第二壳体之 间设置有电路板，所述电路板上设置有供采样气体在所述气体通道中流通的通孔； 所述光源和所述光电检测模块集成在所述电路板上。 7 .根据权利要求4所述的甲醛检测装置，其特征在于，包括用于放置所述滤纸的滤纸支 撑架，所述滤纸支撑架设置在所述第二壳体中。 8 .根据权利要求7所述的甲醛检测装置，其特征在于，所述第二壳体上设置有用于容纳 所述滤纸支撑架的开口 ，所述滤纸支撑架 周边设置有凸边 ，所述凸边能够嵌入位于所述开 口中的凹槽中。 9 .根据权利要求7所述的甲醛检测装置，其特征在于，所述滤纸在所述滤纸支撑架上朝 向所述光电检测模块的外漏部分设置为圆形。 10 .根据权利要求5所述的甲醛检测装置，其特征在于，所述第一通道和所述第二通道 中的至少一个通道的内部设置有所述采样装置，所述采样装置为风扇或气泵。 11 .根据权利要求4所述的甲醛检测装置，其特征在于，所述第二壳体内设置有相隔离 的感光通道和光源通道；所述光源通道位于所述感光通道的两侧或者周边；
【CN209606148U】一种低携带多功能微量取样装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920192071.4(22)申请日 2019.02.12(73)专利权人 深圳中科康森瑞特科技发展有限公司地址 518000 广东省深圳市南山区西丽街道科技园北区朗山路28号2栋一楼(72)发明人 刘中群 刘长军 (74)专利代理机构 深圳新创友知识产权代理有限公司 44223代理人 江耀纯(51)Int.Cl.G01N 1/14(2006.01)G01N 1/44(2006.01)(54)实用新型名称一种低携带多功能微量取样装置(57)摘要本实用新型涉及微量取样技术领域，提供了一种低携带多功能微量取样装置，包括一体金属变径毛细管、与一体金属变径毛细管形成电容器的金属套管、检测微量取样装置内部温度的热敏电阻、紧贴于锥缩金属变径管的金属薄膜、进行内部加热及温控的加热丝；所述热敏电阻被装配与紧缠绕于金属薄膜上面的加热丝与金属薄膜之间，垂直方向上位于金属薄膜的下端或装配于金属薄膜的中段。
本实用新型所提供的取样装置具有微量取样、低携带、液面检测、内部加温等功能。
权利要求书1页 说明书3页 附图4页CN 209606148 U 2019.11.08C N 209606148U权 利 要 求 书1/1页CN 209606148 U1.一种低携带多功能微量取样装置，其特征在于，包括：一体金属变径毛细管(1)、与一体金属变径毛细管(1)形成电容器的金属套管(3)、检测微量取样装置内部温度的热敏电阻(8)、紧贴于锥缩金属变径管的金属薄膜(10)、进行内部加热及温控的加热丝(11)；所述热敏电阻(8)被装配与紧缠绕于金属薄膜(10)上面的加热丝(11)与金属薄膜(10)之间，垂直方向上位于金属薄膜(10)的下端或装配于金属薄膜(10)的中段。
2.如权利要求1所述的低携带多功能微量取样装置，其特征在于，所述的一体金属变径毛细管(1)为一体金属管，其具有锥缩变径造型，锥缩角度≤180°，其锥缩变径后的细端内径尺寸≤1.0mm；其内外壁表面粗糙度Ra≤0.8。

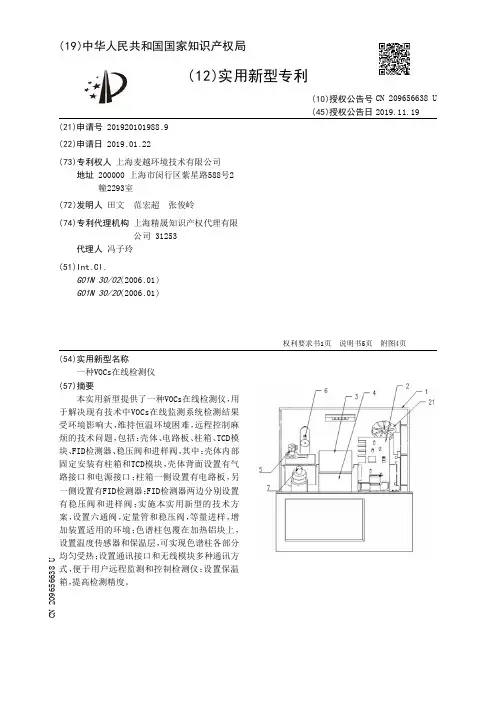

【CN209656638U】一种VOCs在线检测仪【专利】
2
CN 209656638 U
说 明 书
1/5 页
一种VOCs在线检测仪
技术领域 [0001] 本实用新型涉及VOCs检测领域，特别涉及一种VOCs在线检测仪。
背景技术 [0002] VOCs在线监测系统可对固定污染源、厂界、园区的挥发性有机物VOCs气体进行实 时监测 ，统一采集、分析、保存数据 ，实时反映 污染排放情况。现有技术中 ，VOCs自 动监测报 警系统主要功能有烟气预处理、在线监测、数据处理、自 动报警、数据联网等功能 ，检测仪需 要置于恒温控制电 路所控制的 恒温场内 ，且采样面积小 ，检测结果受到环境温度、样气流量 的影响。 [0003] 因此，需要一种能够在线控制，且能够实现无线数据传输，色谱柱受热均匀，检测 精度高，适应不同环境，装置结构简单的VOCs在线检测仪。
代理人 冯子玲
(51)Int .Cl . G01N 30/02(2006 .01) G01N 30/20(2006 .01)
(10)授权公告号 CN 209656638 U (45)授权公告日 2019.11.19
( 54 )实用新型名称 一种VOCs在线检测仪
( 57 )摘要 本实用新型提供了一种VOCs在线检测仪，用
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新ቤተ መጻሕፍቲ ባይዱ专利
(21)申请号 201920101988 .9
(22)申请日 2019 .01 .22
(73)专利权人 上海麦越环境技术有限公司 地址 200000 上海市闵行区紫星路588号2 幢2293室
(72)发明人 田文 范宏超 张俊岭
(74)专利代理机构 上海精晟知识产权代理有限 公司 31253
实用新型内容 [0004] 为了解决上述技术问题，本实用新型中披露了一种VOCs在线检测仪，本实用新型 的技术方案是这样实施的 ： [0005] 一种VOCs在线检测仪，包括：壳体、电路板、柱箱、TCD模块、FID检测器、稳压阀和进 样阀 ，其中 ：所述壳体内部固定安装有所述柱箱和所述TCD模块 ，所述壳体背面设置有气路 接口 和电 源接口 ；所述柱箱一侧设置有所述电 路板 ，另一侧设置有所述FID检测器 ；所述FID 检测器两边分别设置有所述稳压阀 和所述进样阀 ；所述柱箱包括柱箱壳体、保温层、加热铝 块 、色谱柱、铂电阻 安装孔 和加热棒安装孔 ，所述色谱柱包覆在所述 加热铝块的 外表面 ，所 述保温层设置在所述柱箱壳体和所述加热铝块之间，所述铂电阻安装孔和所述加热棒安装 孔设置在所述加热铝块内部用于插接铂电阻和加热棒。 [0006] 优选地，所述FID检测器包括氢气入管、空气入管、点火线、喷咀、尾吹气毛细柱、样 品加载入口和收集极，所述色谱柱出来的气体通过所述样品加载入口进入。 [0007] 优选地，所述气路接口包括驱动气接口、样品气接口和尾气接口，所述气路接口还 设置有六通阀和定量管，所述稳压阀连通所述FID检测器，所述FID检测器连通所述色谱柱。 [0008] 优选地，所述FID检测器设置有极化极和收集极，所述极化极和所述收集极连接至 放大器和数据记录仪。 [0009] 优选地，所述FID检测器安装在一个导热体内 ，所述导热体设置有温度测量传感 器。 [0010] 优选地，所述壳体正面设置有工作站触摸屏和通讯接口，所述通讯接口为USB接口 或TypeC接口。 [0011] 优选地，所述壳体背面或侧面设置有一个或多个冷却端口，所述冷却端口为风扇 或水冷接口。 [0012] 优选地，一种VOCs在线检测仪，还包括保温箱，所述保温箱设置在所述气路接口上 游，对流入所述气路接口的气体进行预处理。
【CN209802924U】一种总颗粒物检测装置【专利】
3 .根据权利要求1所述的总颗粒物检测装置，其特征在于：所述加热型采样枪与温控仪 相连。
4 .根据权利要求1所述的总颗粒物检测装置，其特征在于：所述恒重捕集器与可称重传 感器之间有百叶窗式隔板阻 隔 ，所述百叶窗式隔板 伸缩可调 ；所述多级恒重捕集器设置在 多级恒重捕集器固定架上。
(10)授权公告号 CN 209802924 U (45)授权公告日 2019.12.17
权利要求书1页 说明书4页 附图2页
CN 209802924 U
CN 209802924 U
权 利 要 求 书
1/1 页
1 .一种总颗粒物检测装置，其特征在于：所述总颗粒物检测装置包括顺次相连的前置 过滤器、加热型采样枪、温控装置、尾部过滤器和智能化采样器，所述温控装置包括多级恒 重捕集器，每级恒重捕集器下方设置可称重传感器，所述可称重传感器置于升降台上；所述 智能化采样器包括数显控制器、干燥器、抽气泵、质量检测仪、电导率检测仪和流量检测仪， 所述前置过滤器、尾部过滤器分 别与电 导率检 测仪 相连 ，所述 加热型采样枪与流量检 测仪 相连，所述可称重传感器与质量检测仪相连；所述尾部过滤器通过干燥器与抽气泵相连。
5 .根据权利要求1所述的总颗粒物检测装置，其特征在于：所述抽气泵、质量检测仪、电 导率检测仪、流量检测仪分别与数显控制器电连接。
6 .根据权利要求1所述的总颗粒物检测装置，其特征在于：所述前置过滤器、尾部过滤 器内分别设有相应的绝缘材质滤膜。
7 .根据权利要求1所述的总颗粒物检测装置，其特征在于：加热采样枪尾部采样管连接 温控装置内的 第一级恒重捕集器 ，多级恒重捕集器串联 ，末级恒重捕集器与尾部过滤器 相 连，尾部过滤器出口连接智能化采样器。
【CN209702723U】一种数字PCR芯片【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920184351.0(22)申请日 2019.02.01(73)专利权人 北京致雨生物科技有限公司地址 100085 北京市海淀区上地信息路26号中关村创业大厦9层913室(72)发明人 李昂 周阳 (74)专利代理机构 苏州创元专利商标事务所有限公司 32103代理人 汪青 陈婷婷(51)Int.Cl.C12M 1/00(2006.01)(54)实用新型名称一种数字PCR芯片(57)摘要本实用新型公开了一种数字PCR芯片，包括设置有进液口、排液口及腔体单元的芯片本体，所述腔体单元包括液滴存储腔、连通所述液滴存储腔与所述进液口的第一通道，以及连通所述液滴存储腔与所述排液口的第二通道，同一所述腔体单元上所述第一通道与所述第二通道均呈直形延伸，且所述第一通道与所述第二通道的延伸方向相互平行或共线，所述腔体单元设置有多组，所有的所述腔体单元在所述芯片本体的宽度方向上排列形成至少两排，每一排的所有所述腔体单元沿所述芯片本体的长度方向依次间隔排布并形成多列，使得该数字PCR芯片能够同时支持多通道液滴生成、转移及平铺的过程，兼具高通量与高集成度的优点。
权利要求书1页 说明书3页 附图3页CN 209702723 U 2019.11.29C N 209702723U权 利 要 求 书1/1页CN 209702723 U1.一种数字PCR芯片，包括设置有进液口、排液口及腔体单元的芯片本体，所述腔体单元包括液滴存储腔、连通所述液滴存储腔与所述进液口的第一通道，以及连通所述液滴存储腔与所述排液口的第二通道，其特征在于：同一所述腔体单元上所述第一通道与所述第二通道均呈直形延伸，且所述第一通道与所述第二通道的延伸方向相互平行或共线，所述腔体单元设置有多组，所有的所述腔体单元在所述芯片本体的宽度方向上排列形成至少两排，每一排的所有所述腔体单元沿所述芯片本体的长度方向依次间隔排布并形成多列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920324323.4
(22)申请日 2019.03.14
(73)专利权人 浙江扬清芯片技术有限公司
地址 310000 浙江省杭州市萧山区传化科
创大厦1幢萧山科技城302-61室
(72)发明人 叶嘉明 金迪琼 高丽娟 虞峰
申炳阳 孔兵 丁国荣
(74)专利代理机构 北京慕达星云知识产权代理
事务所(特殊普通合伙)
11465
代理人 崔自京
(51)Int.Cl.
B01L 3/00(2006.01)
B01J 19/00(2006.01)
G01N 33/50(2006.01)
(54)实用新型名称
一种多指标检测离心式微流控试纸芯片
(57)摘要
本实用新型公开了一种多指标检测离心式
微流控试纸芯片，包括盖板层、通道层和底板层，
盖板层和底板层分别对应设置在通道层顶部和
底部，与通道层密封配合；盖板层包括可视窗、待
测液进样孔、清洗液进样孔、通气孔和盖板芯片
固定孔；底板层包括层析试纸条和底板芯片固定
孔，层析试纸条由样品垫、硝酸纤维素膜、结合垫
和吸收垫组成，其中硝酸纤维素膜位于中间，样
品垫和吸收垫分别位于两端；结合垫位于样品垫
与硝酸纤维素膜之间；通道层包括检测区通孔、
待测液池、待测液通道、清洗液池、清洗液通道、
主通道、进样池、废液池、通气通道和通道芯片固
定孔。
本实用新型提供了一种干净卫生、检测精
准、自动化程度高的多指标检测离心式微流控试
纸芯片。
权利要求书2页 说明书5页 附图2页CN 209680127 U 2019.11.26
C N 209680127
U
权 利 要 求 书1/2页CN 209680127 U
1.一种多指标检测离心式微流控试纸芯片，其特征在于，包括：盖板层、通道层和底板层，其中所述盖板层和所述底板层分别对应设置在所述通道层顶部和底部，并与所述通道层密封配合；
所述盖板层设置有可视窗、待测液进样孔、清洗液进样孔、通气孔和盖板芯片固定孔；
所述底板层设置有层析试纸条和底板芯片固定孔,其中所述层析试纸条由样品垫、硝酸纤维素膜、结合垫和吸收垫组成，其中所述硝酸纤维素膜位于中间，所述样品垫和所述吸收垫分别位于两端；所述结合垫位于所述样品垫与所述硝酸纤维素膜之间；所述硝酸纤维素膜上设置有检测线和质控线；
所述通道层设置有检测区通孔、待测液池、待测液通道、清洗液池、清洗液通道、主通道、进样池、废液池、通气通道和通道芯片固定孔；其中，所述待测液通道连通所述待测液池和所述主通道，并且所述待测液池与所述待测液进样孔连通；所述清洗液通道连通所述清洗液池和所述主通道，并且所述清洗液池与所述清洗液进样孔连通；所述主通道与所述进样池连通；所述通气通道连通所述主通道和所述通气孔；所述检测区通孔与所述可视窗和所述层析试纸条对应设置；所述进样池与所述底板层连通，所述进样池中液体与所述层析试纸条接触；
所述待测液池、所述待测液通道、所述清洗液池、所述清洗液通道、所述主通道、所述废液池、所述通气通道均与所述底板层隔开。
2.根据权利要求1所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述层析试纸条平行设置有若干个，并且每个所述层析试纸条匹配设置有对应的所述进样池、所述检测区通孔和所述可视窗；所述层析试纸条的所述硝酸纤维素膜与所述检测区通孔和所述可视窗对应设置；所述层析试纸条的所述样品垫与所述进样池对应设置。
3.根据权利要求2所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述可视窗为敞开式通孔。
4.根据权利要求2所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述结合垫中设置有标记物。
5.根据权利要求1所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述清洗液通道的形状包括但不仅限于波浪形。
6.根据权利要求1所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述通气通道的形状包括但不仅限于波浪形。
7.根据权利要求1所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述盖板芯片固定孔与所述通道芯片固定孔、底板芯片固定孔形状相同且重合设置，形成贯穿所述一种多指标检测离心式微流控试纸芯片的芯片固定孔。
8.根据权利要求1所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述清洗液池和所述待测液池均位于所述主通道靠近所述通道芯片固定孔的一侧。
9.根据权利要求1所述的一种多指标检测离心式微流控试纸芯片，其特征在于，在所述通道层中，所述检测区通孔、所述清洗液池、所述清洗液通道、所述待测液池、所述通气通道、所述待测液通道、所述主通道、所述废液池、所述进样池由近至远依次排布在所述通道芯片固定孔一侧。
10.根据权利要求1所述的一种多指标检测离心式微流控试纸芯片，其特征在于，所述
2。
