抛丸机的作用和工作原理
抛丸机工作原理
抛丸机工作原理抛丸机是一种常用的表面处理设备，广泛应用于金属制品的清理、去除氧化皮和表面强化等工艺。
其工作原理是利用高速旋转的抛丸器将抛丸颗粒投射到工件表面，通过冲击和摩擦作用，达到清理和改善表面质量的目的。
一、抛丸机的组成部分1. 抛丸器：抛丸器是抛丸机的核心部件，通常由电动机、皮带轮、抛丸轮和抛丸叶片等组成。
电动机带动皮带轮旋转，使抛丸轮以高速旋转，抛丸叶片将抛丸颗粒投射到工件表面。
2. 分离器：分离器用于将抛丸颗粒和清理后的杂质分离。
工件被抛丸后，抛丸颗粒和杂质通过排风系统进入分离器，经过筛网和风力分离，抛丸颗粒被收集回抛丸器，而杂质则被排出系统。
3. 传送系统：传送系统用于将工件送入和取出抛丸机。
通常包括进料输送带、滚筒输送机和出料输送带等。
4. 除尘系统：除尘系统用于收集和处理抛丸过程中产生的粉尘和废气。
常见的除尘设备包括布袋除尘器、湿式除尘器和静电除尘器等。
二、抛丸机的工作过程1. 工件进料：工件通过进料输送带或滚筒输送机送入抛丸机的工作室。
2. 抛丸清理：启动抛丸机后，电动机驱动抛丸器旋转，抛丸轮高速旋转，抛丸叶片将抛丸颗粒投射到工件表面。
抛丸颗粒通过冲击和摩擦作用，清理工件表面的氧化皮、锈蚀和污垢等。
3. 分离和回收：抛丸过程中产生的抛丸颗粒和清理后的杂质通过排风系统进入分离器。
分离器利用筛网和风力分离的原理，将抛丸颗粒收集回抛丸器，而杂质则被排出系统。
4. 工件出料：清理后的工件通过出料输送带等传送系统取出抛丸机。
5. 除尘处理：抛丸过程中产生的粉尘和废气通过除尘系统进行处理。
除尘系统可根据实际情况选择不同的除尘设备，以确保抛丸过程中的环境清洁。
三、抛丸机的优势和应用领域1. 优势：- 高效清理：抛丸机能够快速而彻底地清理工件表面的氧化皮、锈蚀和污垢等，提高工件的表面质量。
- 表面强化：抛丸机通过冲击和摩擦作用，可以在一定程度上提高工件的表面硬度和耐磨性。
- 自动化程度高：抛丸机可以与自动化生产线相结合，实现自动进料、自动清理和自动出料等操作，提高生产效率。

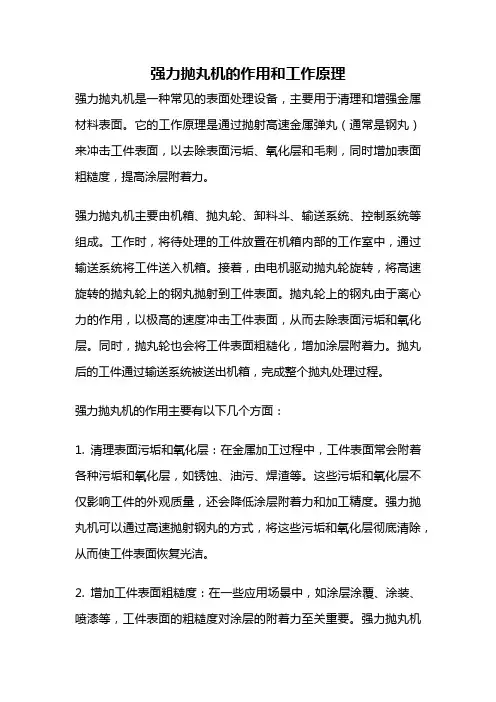

强力抛丸机的作用和工作原理
强力抛丸机的作用和工作原理强力抛丸机是一种常见的表面处理设备，主要用于清理和增强金属材料表面。
它的工作原理是通过抛射高速金属弹丸（通常是钢丸）来冲击工件表面，以去除表面污垢、氧化层和毛刺，同时增加表面粗糙度，提高涂层附着力。
强力抛丸机主要由机箱、抛丸轮、卸料斗、输送系统、控制系统等组成。
工作时，将待处理的工件放置在机箱内部的工作室中，通过输送系统将工件送入机箱。
接着，由电机驱动抛丸轮旋转，将高速旋转的抛丸轮上的钢丸抛射到工件表面。
抛丸轮上的钢丸由于离心力的作用，以极高的速度冲击工件表面，从而去除表面污垢和氧化层。
同时，抛丸轮也会将工件表面粗糙化，增加涂层附着力。
抛丸后的工件通过输送系统被送出机箱，完成整个抛丸处理过程。
强力抛丸机的作用主要有以下几个方面：1. 清理表面污垢和氧化层：在金属加工过程中，工件表面常会附着各种污垢和氧化层，如锈蚀、油污、焊渣等。
这些污垢和氧化层不仅影响工件的外观质量，还会降低涂层附着力和加工精度。
强力抛丸机可以通过高速抛射钢丸的方式，将这些污垢和氧化层彻底清除，从而使工件表面恢复光洁。
2. 增加工件表面粗糙度：在一些应用场景中，如涂层涂覆、涂装、喷漆等，工件表面的粗糙度对涂层的附着力至关重要。
强力抛丸机可以通过抛射钢丸的方式，将工件表面打磨，创造出一定的粗糙度，从而增加涂层与工件表面的接触面积，提高涂层的附着力。
3. 增强工件的疲劳寿命：金属材料在使用过程中，常常会受到循环加载的作用，从而产生疲劳破坏。
工件表面存在缺陷、裂纹、应力集中等问题时，容易加速疲劳破坏的发生。
强力抛丸机可以通过抛射钢丸的方式，将工件表面的缺陷和裂纹去除或修复，减少应力集中，提高工件的疲劳寿命。
4. 改善工件表面质量：强力抛丸机可以有效地去除工件表面的毛刺和粗糙度，使其表面光洁度得到提高。
这对于一些对表面质量要求较高的工件，如汽车零部件、航空航天设备等，非常重要。
5. 提高工件的耐腐蚀性：金属材料在潮湿、腐蚀性环境中容易受到腐蚀破坏。
抛丸机用途及工作原理注意事项
抛丸机()处理过的零件的使用温度不能太高，否则压应力在高温下会自动消失，因而失去预期的效果。它们的使用温度由零件的材质决定，对于一般钢铁零件约为260—290℃，铝制零件只有170℃。
抛丸机用途及工作原理注意事项
一、抛丸机工作原理：
是利用钢铁丸送至高速旋转的圆盘上，利用离心力的作用，使高速抛出的钢丸撞击零件表面，达到光饰的目的，抛丸清理机能使零件表面产生压应力，而且没有含硅粉末，对环境污染小。广泛应用于建筑和机械等行业，例如大型钢结构的表面预处理、铸件的表面处理以及焊接件的表面处理等。在钢铁行业，抛丸机主要用于去除钢板表面的氧化铁皮，以便进行后续的热处理和表面预处理(涂漆)，以满足用户对钢板表面的质量要求。
二、抛丸机用途：
1.抛丸机使零件的表面产生压应力，可提高零件的疲劳强度和抗拉应力腐蚀的能力。
2.抛丸机可ቤተ መጻሕፍቲ ባይዱ扭曲的薄壁件进行校正。
3.抛丸机工艺可替代一般的冷、热成型工艺，对大型薄壁铝制零件进行成型加工，不仅可以避免零件表面有残余拉应力，而且还可获得对零件有好处的压应力。

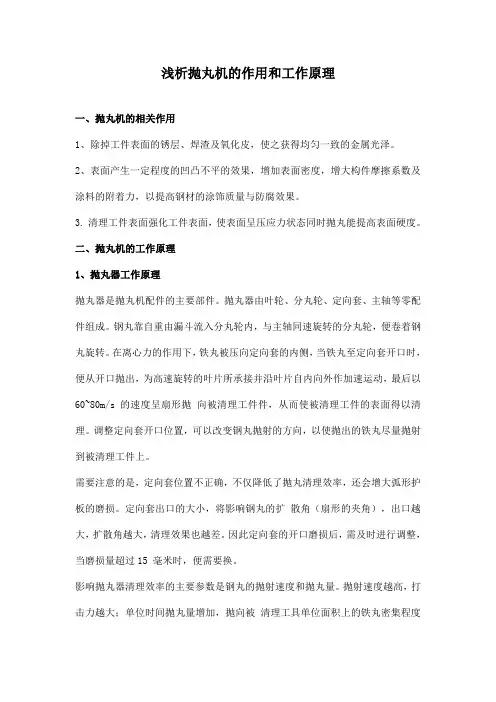

浅析抛丸机的作用和工作原理
浅析抛丸机的作用和工作原理一、抛丸机的相关作用1、除掉工件表面的锈层、焊渣及氧化皮，使之获得均匀一致的金属光泽。
2、表面产生一定程度的凹凸不平的效果，增加表面密度，增大构件摩擦系数及涂料的附着力，以提高钢材的涂饰质量与防腐效果。
3.清理工件表面强化工件表面，使表面呈压应力状态同时抛丸能提高表面硬度。
二、抛丸机的工作原理1、抛丸器工作原理抛丸器是抛丸机配件的主要部件。
抛丸器由叶轮、分丸轮、定向套、主轴等零配件组成。
钢丸靠自重由漏斗流入分丸轮内，与主轴同速旋转的分丸轮，便卷着钢丸旋转。
在离心力的作用下，铁丸被压向定向套的内侧，当铁丸至定向套开口时，便从开口抛出，为高速旋转的叶片所承接并沿叶片自内向外作加速运动，最后以60~80m/s的速度呈扇形抛向被清理工件件，从而使被清理工件的表面得以清理。
调整定向套开口位置，可以改变钢丸抛射的方向，以使抛出的铁丸尽量抛射到被清理工件上。
需要注意的是，定向套位置不正确，不仅降低了抛丸清理效率，还会增大弧形护板的磨损。
定向套出口的大小，将影响钢丸的扩散角（扇形的夹角），出口越大，扩散角越大，清理效果也越差。
因此定向套的开口磨损后，需及时进行调整，当磨损量超过15 毫米时，便需要换。
影响抛丸器清理效率的主要参数是钢丸的抛射速度和抛丸量。
抛射速度越高，打击力越大；单位时间抛丸量增加，抛向被清理工具单位面积上的铁丸密集程度也随之提高。
提高抛射速度距离的影响。
钢丸从抛丸器抛出后，在运动过程中，由于空气的阻力，速度将会逐渐降低。
一般情况下，抛射距离每增加一米，铁丸动能的损失约增加10%。
通常，被清理工件的表面与抛丸器中心线的距离以0.7~1.5m为宜，过近则钢丸弹痕过深且抛射区过小，过远则清理效果降低。
2、分离器的工作原理从斗式提升机流入的丸砂混合物，由底部螺旋送至分选区上部,由底部螺旋使其沿分离器在分选区全长范围内均匀输送，形成如同瀑布一样的丸砂流幕。
同时，除尘风机通过分离器的风口抽风，利用重力风选，将流幕中的弹丸和型砂、金属氧化皮碎片、破碎弹丸、粉尘有效分离，然后经底部筛网的二次过滤后流入料仓，储存并进入下一步的循环使用。
抛丸机的作用和工作原理
抛丸机的作用和工作原理抛丸机是一种用来处理材料表面的浮砂、锈蚀、氧化皮等工具的设备。
它可以通过高速旋转的抛丸器抛射高速运动的抛丸物体到被处理材料表面，以达到清理、除锈、除氧化皮和增强材料表面粗糙度的目的。
抛丸机主要应用于钢结构、铸件、锻件、铝件等材料的表面处理行业，例如航空航天、船舶、桥梁、铁路、汽车、石化等行业。
抛丸机的工作原理如下：1.加料和出料系统：抛丸机通过提升机将待处理材料放入机器内，待处理材料进入清理室进行抛丸处理。
处理后的材料通过出料装置排出。
2.清理室：清理室是抛丸机的核心部件，通常由上盖和底盖组成。
被处理材料放置在清理室内，清理室内有抛丸器、抛丸物料及乱流器等。
3.抛丸器：抛丸器是抛丸机中最重要的部件之一，它通过驱动装置使抛丸物料高速旋转，并沿着喷嘴向被处理材料表面抛射。
常用的抛丸物料包括钢丸、钢砂、铝丸等。
抛丸物料的选择取决于被处理材料的性质和处理要求。
4.抛丸效果调节：抛丸机通常具有抛丸效果调节功能，可以通过调节抛丸物料的大小、投射速度、喷嘴的角度和旋转速度等参数来控制抛丸效果，以适应不同材料的处理要求。
5.除尘系统：抛丸过程中会产生大量的抛丸碎屑、尘埃和废气。
为了保持工作环境的清洁和保护环境，抛丸机通常配备了除尘系统，通过除尘器将颗粒物和废气进行过滤和处理。
6.控制系统：抛丸机的控制系统包括电气控制系统和液压控制系统，用于控制机器的启停、抛丸器的旋转速度、投射速度等参数。
总结起来，抛丸机通过高速旋转的抛丸器将抛丸物料高速投射到被处理材料表面，以清除表面污染物、除锈、除氧化皮和增加材料表面粗糙度。
通过调节抛丸物料和抛丸器的参数，可以实现对不同材料进行精确的抛丸处理。
抛丸机通过控制系统来控制抛丸机器的工作状态和效果，同时配备除尘系统，确保工作环境的清洁和环境的保护。

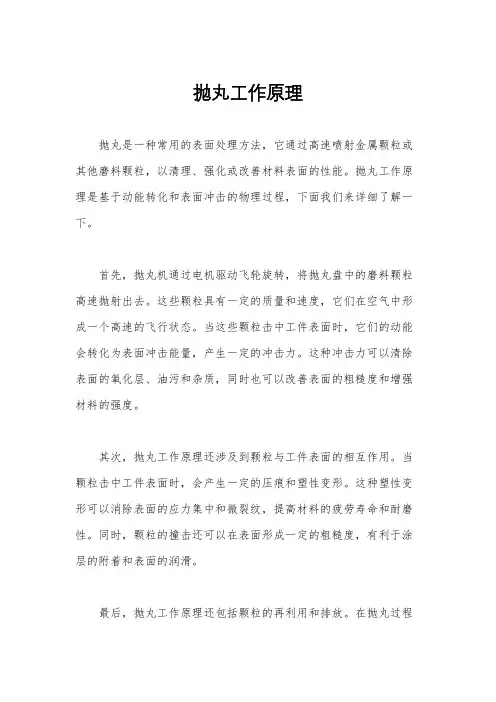

抛丸工作原理
抛丸工作原理
抛丸是一种常用的表面处理方法，它通过高速喷射金属颗粒或其他磨料颗粒，以清理、强化或改善材料表面的性能。
抛丸工作原理是基于动能转化和表面冲击的物理过程，下面我们来详细了解一下。
首先，抛丸机通过电机驱动飞轮旋转，将抛丸盘中的磨料颗粒高速抛射出去。
这些颗粒具有一定的质量和速度，它们在空气中形成一个高速的飞行状态。
当这些颗粒击中工件表面时，它们的动能会转化为表面冲击能量，产生一定的冲击力。
这种冲击力可以清除表面的氧化层、油污和杂质，同时也可以改善表面的粗糙度和增强材料的强度。
其次，抛丸工作原理还涉及到颗粒与工件表面的相互作用。
当颗粒击中工件表面时，会产生一定的压痕和塑性变形。
这种塑性变形可以消除表面的应力集中和微裂纹，提高材料的疲劳寿命和耐磨性。
同时，颗粒的撞击还可以在表面形成一定的粗糙度，有利于涂层的附着和表面的润滑。
最后，抛丸工作原理还包括颗粒的再利用和排放。
在抛丸过程
中，颗粒会不断地与工件表面发生冲击和磨损，导致其形状和尺寸发生变化。
因此，抛丸机通常会配备颗粒回收和再利用系统，对已经使用过的颗粒进行清洗和筛分，以保证颗粒的使用寿命和工作效率。
同时，抛丸机还需要排放废料颗粒和清理工件表面的废料，避免对环境造成污染。
总的来说，抛丸工作原理是基于高速颗粒的动能转化和表面冲击的物理过程，通过清理、强化和改善材料表面的性能。
它是一种高效、环保的表面处理方法，广泛应用于汽车制造、航空航天、机械加工等领域。
希望通过本文的介绍，能够更加深入地了解抛丸工作原理，为实际生产提供参考和指导。
抛丸机工作原理
抛丸机工作原理抛丸机是一种常见的表面处理设备，主要用于清除金属表面的污垢、氧化层和残留物，以提高金属表面的质量和附着力。
它广泛应用于汽车、航空航天、造船、铁路、桥梁、钢结构、铸造和机械制造等领域。
抛丸机的工作原理是通过高速旋转的抛丸器将抛丸物料投射到待处理的金属表面上，以冲击和摩擦的方式去除表面污垢。
下面是抛丸机的工作原理的详细描述：1. 抛丸器：抛丸器是抛丸机的核心部件，它由电机驱动，通过皮带传动使抛丸轮高速旋转。
抛丸轮上安装有抛丸叶片，叶片的数量和形状根据不同的应用需求而设计。
当抛丸轮高速旋转时，抛丸物料被离心力甩出，形成一个高速的抛丸流。
2. 抛丸室：抛丸室是容纳待处理工件的空间，它通常由一对密封的门封闭。
抛丸室内壁通常采用高耐磨性的材料，以抵抗高速抛丸流的冲击和磨损。
3. 输送系统：抛丸机通常配备输送系统，用于将待处理工件从进料口输送到抛丸室内。
输送系统可以是滚筒输送机、皮带输送机或者滚珠输送机等。
4. 抛丸流：当抛丸器旋转时，抛丸物料被甩出形成一个高速的抛丸流。
抛丸流在抛丸室内不断冲击待处理工件的表面，将污垢和氧化层剥离。
5. 分离系统：在抛丸流冲击工件的同时，也会将部分抛丸物料带入抛丸室内。
为了保证抛丸机的连续工作，需要对抛丸物料进行分离和回收。
分离系统通常由振动筛和磁选器组成，通过振动和磁力将抛丸物料和污垢分离开来。
6. 集尘系统：抛丸过程中会产生大量的粉尘和废料。
为了保持工作环境清洁和防止粉尘对设备的损坏，抛丸机通常配备集尘系统。
集尘系统通过风机将产生的粉尘吸入集尘器中进行过滤和处理。
7. 控制系统：抛丸机通常配备自动化的控制系统，用于控制抛丸器的启停、调速、输送系统的运行和分离系统的工作等。
控制系统可以根据工件的尺寸、形状和处理要求进行调整，以确保抛丸过程的稳定和高效。
总结：抛丸机通过高速旋转的抛丸器将抛丸物料投射到待处理的金属表面上，利用冲击和摩擦的方式去除表面污垢和氧化层。
抛丸机的作用和工作原理
抛丸机的作用和工作原理抛丸机，不以压缩空气为动力，而是以电动机械抛丸器为动力，利用抛丸器抛出的高速弹丸清理或强化金属工件表面的设备。
抛丸机可清理金属工件表面的各种残留物，可对铸件进行落砂﹑除芯和清理等。
抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块(Regulator)及叶轮推动器(Impeller)预加速，送入叶片区再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖范围较大，所以不需利用气压，能源效益远高于喷砂。
叶轮是抛丸机的心脏，由电动马达直接或间接驱动，每家叶轮生产商均有独特的设计，主要分为单碟和双碟叶轮。
抛丸机，利用抛丸器抛出的高速弹丸清理或强化铸件表面的铸造设备。
抛丸机能同时对铸件进行落砂﹑除芯和清理。
主要是利用高速旋转的叶轮把丸砂抛掷出去,高速撞击零件表面，达到表面处理的要求的。
抛丸机应用范围1、金属表面的清理抛丸设备首先应用于铸造业铸钢、铸铁件的表面粘砂及氧化皮的清除。
几乎所有的铸钢件、灰铸件、玛钢件、球铁件等都要进行抛丸处理。
这不仅是为了清除铸件表面氧化皮和粘砂，同时也是铸件质量检查前不可缺少的准备工序，比如大型气轮机机壳在进行无损探伤以前必须进行严格的抛喷丸清理，以保证探伤结果的可靠性。
在一般铸件生产中，抛喷丸清理是发现铸件表面缺陷如皮下气孔、渣孔以及粘砂、冷隔、起皮等的必不可少的工艺手段。
有色金属铸件，如铝合金、铜合金等的表面清理，除清除氧化皮、发现铸件的表面缺陷外，更主要的目的是以抛喷丸来清除压铸件的毛刺和获得具有装潢意义的表面质量，获得综合效果。
冶金钢铁生产中，抛喷丸一酸洗是保证钢铁大量生产中获得高生产率而采用的机械一化学联合去除磷皮的一种工艺方法。
硅钢片、不锈钢薄板等其他合金钢板、带的生产中，在冷轧工序过程中必须进行退火一抛丸一酸洗处理，以保证冷轧钢板的表面粗糙度及厚度精度。
2、金属工件的强化根据现代金属强度理论，增加金属内部的错位密度，是提高金属强度的主要方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抛丸机的作用和工作原理
一抛丸机作用
1、除掉工件表面的锈层、焊渣及氧化皮，使之获得均匀一致的金属光泽。
2、表面产生一定程度的凹凸不平的效果，增加表面密度，增大构件摩擦系数及涂料的附着力，以提高钢材的涂饰质量与防腐效果。
二抛丸机工作原理
1 抛丸器工作原理
抛丸器是抛丸机配件的主要部件。
抛丸器由叶轮、分丸轮、定向套、主轴等零配件组成。
钢丸靠自重由漏斗流入分丸轮内，与主轴同速旋转的分丸轮，便卷着钢丸旋转。
在离心力的作用下，铁丸被压向定向套的内侧，当铁丸至定向套开口时，便从开口抛出，为高速旋转的叶片所承接并沿叶片自内向外作加速运动，较后以60~80m/s的速度呈扇形抛向被清理工件件，从而使被清理工件的表面得以清理。
调整定向套开口位置，可以改变钢丸抛射的方向，以使抛出的铁丸尽量抛射到被清理工件上。
定向套位置不正确，不仅降低了抛丸清理效率，还会增大弧形护板的磨损。
定向套出口的大小，将影响钢丸的扩散角（扇形的夹角），出口越大，扩散角越大，清理效果也越差。
因此定向套的开口磨损后，需及时进行调整，当磨损量超过15毫米时，便需要换。
影响抛丸器清理效率的主要参数是钢丸的抛射速度和抛丸量。
抛射速度越高，打击力越大；单位时间抛丸量增加，抛向被清理工具单位面积上的铁丸密集程度也随之提高。
提高抛射速度距离的影响。
钢丸从抛丸器抛出后，在运动过程中，由于空气的阻力，速度将会逐渐降低。
一般情况下，抛射距离每增加一米，铁丸动能的损失约增加10%。
通常，被清理工件的表面与抛丸器中心线的距离以0.7~1.5m为宜，过近则钢丸弹痕过深且抛射区过小，过远则清理效果降低。
2 分离器的工作原理。
从斗式提升机流入的丸砂混合物，由底部螺旋送至分选区上部,由底部螺旋使其沿分离器在分选区全长范围内均匀输送，形成如同瀑布一样的丸砂流幕。
同时，除尘风机通过分离器的风口抽风，利用重力风选，将流幕中的弹丸和型砂、金属氧化皮碎片、破碎弹丸、粉尘有效分离，然后经底部筛网的二次过滤后流入料仓，储存并进入下一步的循环使用。
丸砂混合物在下降过程中，受到水平气流对颗粒的推力，从而形成偏斜的曲线运动轨迹，因颗粒的比重和粒径的差异，其偏斜程度不尽相同，从而使丸渣得以分离，粉尘被吸入除尘器进行净化处理，碎丸、砂子、氧化皮等进入废料储斗，合格抛丸和部分小块杂物经再次筛分进入储丸斗以供循环使用。
分离器的较佳分离效果是靠调节闸板上的重锤位置、一级和二级撇滤板上的调节板位置以及管道上的蝶阀来实现，调整合理可以获得良好的分离效果，使分离效率可高达99%以上。
布料螺旋的轴上装有脉冲轮，可检测跟踪布料螺旋的工作状态，一旦出现堵塞不转等故障时，马上将信号反馈至PLC，报警或逐步停车，以保证设备的安全运转。
钢丸的选择直接关系到工件的清理效果和工件的表面质量，根据清理工件的不同去选择钢丸的粒度及材质。
3 提升机工作原理
提升机由摆线针轮减速机、上下滚筒、输送胶带、料斗、封闭罩壳和涨紧装置等组成。
斗式提升机的进料口与螺旋输送器相连，其出料口与分离器相连。
提升机罩壳采用折弯成型焊接结构。
提升机罩壳上设有检修门，可维修及更换提升料斗。
打开下罩壳上的门盖，可以维修下部传动，排除其底部弹丸堵塞。
本机采用平皮带转动。
工作时，固定在输送胶带上的料斗将提升机底部的丸料刮起，然后在提升机电机的驱动下，将丸料送至提升机顶部，较后靠离心重力方式落料，将丸料输入丸砂分离器。
为了保证工作时输送胶带不打滑，滚筒被制作成鼠笼型，这样既提高了提升胶带与带轮间的磨擦力，避免了老式光皮带轮的打滑现象，又降低了提升皮带的预紧力，延长了提升胶带的使用寿命。
同时提升机设有一套涨紧装置。
当皮带松驰时，通过调节提升机上部两侧的调整螺栓，可以涨紧皮带。
4 除尘器工作原理
当含尘气体进入一个大的沉降室后，由于沉降室的横断面积较吸尘管道大很多，所以抛丸机含尘气体流速就大大降低，流速可降低10～20倍。
在含尘气体通过沉降室的这段时间内，较大的粉尘颗粒在沉降室内有足够的时间受重力作用而沉降下来，净化后的含尘气体从沉降室的另一端排出。
由于沉降室是利用重力作用使粉尘自然沉降的一种收尘装置，因而也称为重力沉降室，简称沉降室。
抛丸机除尘器沉降室具有结构简单、造价低、能耗小、压力损失小、维护管理简单和能够直接处理高浓度含尘气体等优点。
但是体积庞大，收尘效率低是它的致命缺点。
以往沉降室在工业上多用于捕集>40um的粉尘颗粒，或是用作多级收尘系统的预收尘。
