护栏打桩机的介绍
护岸工程施工机械配件
护岸工程施工机械配件一、护岸工程施工机械配件的分类1.挖掘机挖掘机是护岸工程施工中常用的机械设备之一。
它主要用于在施工现场进行土方开挖、岩石破碎等作业。
挖掘机在护岸工程中的应用范围广泛，能够完成土方开挖、岩石破碎、沉井、筑坝等作业。
在护岸工程中，挖掘机经常需要配备铲斗、锤具、钻头等不同的工作工具，以满足不同的施工需求。
2.打桩机打桩机是用于驱动桩基的机械设备，它在护岸工程中主要用于驱动钢筋混凝土桩或钢管桩。
打桩机具有作业效率高、施工质量好的特点，因此在护岸工程中得到广泛应用。
打桩机可以根据不同的施工需求配备不同类型的打桩锤头、导向架等附件。
3.振动压实机振动压实机是一种用于进行土地和岩石的振动压实作业的机械设备，它在护岸工程中主要用于进行土壤的振动压实和固化作业。
振动压实机具有操作简便、工作效率高的特点，能够有效提高土壤的密实度和抗压强度，保障护岸工程的施工质量。
4.起重机起重机是护岸工程中常用的起升设备，它主要用于进行大型结构的吊装、搬运等作业。
起重机可以根据不同的工作需求配置不同的吊装附件，如钢丝绳、吊钩、扩散器等。
起重机在护岸工程中的主要作用是进行护岸梁的吊装和拆除作业。
5.混凝土搅拌机混凝土搅拌机是用于混合水泥、骨料、水等原材料制备混凝土的机械设备，它在护岸工程中主要用于制备混凝土浆料、混凝土预制块等。
混凝土搅拌机具有混合均匀、搅拌效率高的特点，能够满足护岸工程中对混凝土原料的搅拌需求。
以上是护岸工程施工中常用的几种机械设备配件，它们在护岸工程中发挥着重要的作用，保障了工程施工的顺利进行和施工质量的提高。
二、护岸工程施工机械配件的选用在进行护岸工程施工机械配件选用时，需要考虑以下几个方面：1.施工需求根据具体的施工需求，选择适合的机械设备配件。
例如，对于需要开挖大量土方的工程，应选择工作效率高的挖掘机；对于需要混凝土浆料的工程，应选择混凝土搅拌机。
2.施工环境根据施工环境的特点选择适合的机械设备配件。
步履式打桩机说明书
步履式打桩机说明书步履式打桩机的主要部件包括驾驶室、履带底盘、桩机臂、打桩器具、控制系统等。
其中，驾驶室是操作人员工作的地方，提供了舒适的工作环境。
履带底盘是支撑和行走装置，可以通过操纵杆控制前进、后退、转弯等动作。
桩机臂用于支撑和定位打桩器具，并提供桩的下压力。
打桩器具通常采用液压打桩锤，通过液压系统提供必要的冲击力，将桩打入地下。
控制系统负责控制整个打桩机的运行和操作。
步履式打桩机的使用方法是首先将打桩机移动到工作位置，在平整的地面上将履带底盘稳定固定。
然后，通过操纵杆控制履带底盘的运动，将打桩机调整到适当的位置。
接下来，通过液压系统将打桩器具放置到要打入的桩位上，并进行定位。
最后，打开液压系统，控制打桩锤的下压力和冲击力，将桩打入地下。
完成打桩后，可以通过液压系统将打桩器具拔出桩位，以便继续进行下一步工作。
在使用步履式打桩机时，需要注意以下几点事项。
首先，操作人员应该熟悉打桩机的操作方法和安全规程。
在操作过程中，要保持注意力集中，并保持良好的动作协调性。
其次，要定期检查打桩机的各项部件，确保其正常运行和安全性能。
特别是液压系统和打桩器具的工作状态，需要密切关注。
最后，要根据工程需要，选择适当的打桩机型号和配套设备，以确保施工质量和效率。
总之，步履式打桩机是一种先进的工程机械设备，广泛应用于各种工程项目中。
它具有稳定性强、移动能力好、操作简单等优点，可以提高施工效率，并减少人力成本。
使用步履式打桩机时，要注意安全操作，定期检查设备，确保其正常运行。
打桩机原理
打桩机原理
打桩机是一种用于施工中进行桩基础施工的设备，其原理是通过对地面施加重力或冲击力，将桩体锤入地下，从而实现深入地下的基础支撑。
具体原理如下：
1. 重力打桩机原理：重力打桩机利用重力的作用将桩体锤入地下。
首先，在桩体附近挖掘一个坑穴，然后将打桩机的桩杆垂直置于坑穴中，通过提起桩锤，使其脱离地面，并将其自由下落。
桩锤自由下落时的惯性和重力将会产生冲击力，并施加在桩体上，从而将其锤入地下。
这个过程会不断重复，直到桩体达到所需深度为止。
2. 冲击打桩机原理：冲击打桩机利用液压系统或气动系统产生的冲击力将桩体锤入地下。
它通过驱动冲击锤进行上下运动，然后冲击锤在特定高度上释放冲击能量，产生冲击力，将桩锤下压。
这个过程会不断重复，直到桩体达到所需深度为止。
无论是重力打桩机还是冲击打桩机，其原理都是通过对桩体施加力量，使其穿过地面，并达到所需深度。
打桩机的工作原理简单而直接，不论是用于建筑工地还是其他领域，都能有效地进行桩基础施工。

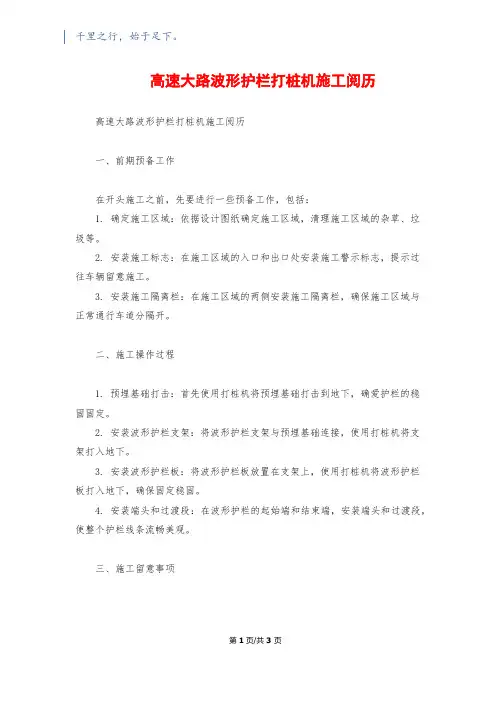

高速公路波形护栏打桩机施工经验
千里之行，始于足下。
高速大路波形护栏打桩机施工阅历高速大路波形护栏打桩机施工阅历一、前期预备工作在开头施工之前，先要进行一些预备工作，包括：1. 确定施工区域：依据设计图纸确定施工区域，清理施工区域的杂草、垃圾等。
2. 安装施工标志：在施工区域的入口和出口处安装施工警示标志，提示过往车辆留意施工。
3. 安装施工隔离栏：在施工区域的两侧安装施工隔离栏，确保施工区域与正常通行车道分隔开。
二、施工操作过程1. 预埋基础打击：首先使用打桩机将预埋基础打击到地下，确爱护栏的稳固固定。
2. 安装波形护栏支架：将波形护栏支架与预埋基础连接，使用打桩机将支架打入地下。
3. 安装波形护栏板：将波形护栏板放置在支架上，使用打桩机将波形护栏板打入地下，确保固定稳固。
4. 安装端头和过渡段：在波形护栏的起始端和结束端，安装端头和过渡段，使整个护栏线条流畅美观。
三、施工留意事项第1页/共3页锲而不舍，金石可镂。
1. 平安第一：施工过程中，必需严格遵守各项平安规定，佩戴好个人防护装备，确保自己和他人的平安。
2. 环保施工：施工过程中要留意环保，尽量削减噪音和粉尘的产生，确保施工区域的环境清洁。
3. 施工质量：施工过程中要依据设计要求进行施工，质量合格后方可进行下一步工序。
4. 成本把握：施工过程中要留意把握成本，合理使用材料，避开铺张和不必要的开支。
5. 合理组织施工：施工过程中要合理组织施工人员和设备，提高工作效率，确保施工进度。
四、施工难点及解决方法1. 地质条件：假如施工区域地质条件简单，如有岩石或软土层，需要依据具体状况选择合适的施工方法，如使用更大功率的打桩机或加固地基。
2. 施工环境限制：在高速大路上进行施工，需要留意与正常通行车辆的协调，合理支配施工时间，避开对交通造成影响。
3. 施工平安：施工过程中要严格遵守平安规定，确保平安措施齐全，如设置施工警示标志、安装隔离栏等，同时加强对施工人员的培训和管理，提高施工平安水平。

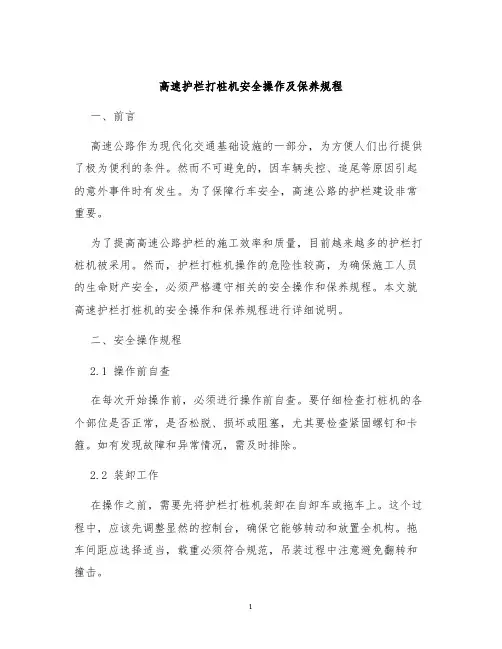

高速护栏打桩机安全操作及保养规程
高速护栏打桩机安全操作及保养规程一、前言高速公路作为现代化交通基础设施的一部分，为方便人们出行提供了极为便利的条件。
然而不可避免的，因车辆失控、追尾等原因引起的意外事件时有发生。
为了保障行车安全，高速公路的护栏建设非常重要。
为了提高高速公路护栏的施工效率和质量，目前越来越多的护栏打桩机被采用。
然而，护栏打桩机操作的危险性较高，为确保施工人员的生命财产安全，必须严格遵守相关的安全操作和保养规程。
本文就高速护栏打桩机的安全操作和保养规程进行详细说明。
二、安全操作规程2.1 操作前自查在每次开始操作前，必须进行操作前自查。
要仔细检查打桩机的各个部位是否正常，是否松脱、损坏或阻塞，尤其要检查紧固螺钉和卡箍。
如有发现故障和异常情况，需及时排除。
2.2 装卸工作在操作之前，需要先将护栏打桩机装卸在自卸车或拖车上。
这个过程中，应该先调整显然的控制台，确保它能够转动和放置全机构。
拖车间距应选择适当，载重必须符合规范，吊装过程中注意避免翻转和撞击。
2.3 操作要点在开工之前，首先应该安装钢筋管桩、定升板框、确保钢筋管桩和升板框固定牢固、水平。
接下来应按照施工图纸的要求进行施工作业。
操作时，必须注意机器在各个方面的正常操作和压力，并随时观察打进去的桩的深度和位置。
要保证每个人都清楚自己的职责和操作流程。
2.4 安全用电在操作护栏打桩机时，需使用有保护性能的电气设备，确保电气设备的安全性，并防止击电和短路事件发生。
2.5 关键零部件保养对于关键的零部件，如液压缸、轴承、行走机构和减速机，需要进行定期检查、维修和保养。
特别是管路内的操作配件最容易磨损和泄漏，需要及早检修和更换，以保证高速护栏打桩机的正常运行。
三、保养规程3.1 机器保养保养机器时，应该拆下机器上的零件，进行擦拭和检查，对磨损的零部件及时予以更换，必要时应添加润滑油，并检查液压油位。
3.2 清洗卫生护栏打桩机使用过后，应该对机器外表面进行清洗，注意避免损坏管路和线缆。
履带式螺旋打桩机(又名光伏打桩机)
HG-300L型螺旋打桩机- 长螺旋打桩机- 光伏打桩机- 履带式打桩机螺旋打桩机施工时低噪音、低污染。
钻进速度快，成孔效率高，转场方便快捷，维修成本低廉，是工业与民用建筑桩基础以及地基与基础处理的理想设备。
螺旋打桩机适用于CFG工法、灌注桩、地下连续墙、配柴油锤可完成预制桩、软基加固等，特别适用于安居工程以及高速铁路的桩基础施工。
螺旋打桩机组成可以分为两个部分：桩架和钻进部分。
1、桩架螺旋打桩机桩架主要由液压步履式桩架或者电动履带式桩架2、钻进部分钻进部分由动力头（电机、三环减速机）长螺旋钻杆，钻头组成。
螺旋打桩机之行走机构1、液压步履式螺旋打桩机行走机构。
前进时四个支腿液压缸支地撑起，下盘离地通过液压系统驱动行走油缸实现桩机履靴前行，然后收起支腿落下，通过液压缸收缩拉动底盘前行，经过如此反复操作实现桩机前行。
2、电动履带式螺旋打桩机行走机构主要由电机，行走减速机、驱动轮、托链轮、支重轮、引导轮、履带等部分组成。
牵引力大，稳定性好，适应场地能力强，爬坡能力强，机动灵活性好，而步履式桩机移动速度慢，施工效率低，逐渐被淘汰。
螺旋打桩机之回转机构的螺旋打桩机回转机构采用变频控制具有功率稳定、运转平稳、转动惯性小和启动效率高等特点，因而桩机具有回转平稳、无冲击、无振动、整机的稳定性良好及使用寿命长的优点。
螺旋打桩机之动力机构动力头采用三环减速机构，此种减速机构已是相当成熟的产品。
大中心孔的减速机，成载过载能力高、结构紧凑、噪音小、寿命长，是目前国内钻机最理想的动力装置。
它有两个风冷电机、减速器、弯头、排气装置、提升架和滑快组成。
工作时两个电机通过联轴器带动减速器的高速旋转，将动力低速轴通过法兰带动钻杆、钻头作旋转运动。
螺旋打桩机之工作原理螺旋打桩机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。
立柱下部与上盘铰接，中后部与斜撑杆铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。
打桩机在高速公路防撞护栏打桩钻孔施工中的应用
浅析打桩机在高速公路防撞护栏打桩钻孔施工中的应用摘要:高速公路防撞护栏,又叫波形梁护栏、波纹板等,是最重要的交通基础设施之一，是高速公路重要维护和安全保障设施。
随着高速公路的快速发展，安全问题越来越受到人们的重视，在高速公路的安全中起着重要作用的防撞护栏得到人们的高度关注。
本文简要分析了打桩机在高速公路防撞护栏打桩钻孔施工中的应用。
关键词:打桩机高速公路防撞护栏钻孔施工应用中图分类号：u412.36+6 文献标识码：a 文章编号：一、高速公路防撞护栏打桩机高速公路防撞护栏打桩机，属于打桩机。
移动架位于底架的上部，在移动架与底架之间有滚轮，滚轮与滚轮连接体连接，滚轮连接体与定位滚轮连接卡在移动架与底架之间，底架的底部有轮子，移动架上连接有卷扬机和导向架，导杆上端连接有上锤头和下锤头，油泵的底部有出油口；侧面有进油口；柱塞上连接有油泵压杆，油泵压杆上端有凸台。
该打桩机解决了由于汽缸工作压力大而使油泵损坏的问题，同时还解决了移动架向导向架方向倾翻的问题。
近年来在高速公路防撞护栏打桩钻孔施工中得到广泛的应用。
二、高速公路波形防护栏高速公路波形防护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。
它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。
波形护栏实用新型涉及一种公路中央分隔带开口处用组合型波形板活动式钢护栏，该护栏由两片波形钢护栏板及两者之间固定夹放的两根立柱构成，两根立柱固定夹装在两片波形钢护栏板之间。
当路面维修或其它原因需要并通时，可方便地把开口处的各组护栏立柱拔出移走，开辟通道，便于车辆通行。
三、打桩机在高速公路防撞护栏打桩钻孔的施工流程（一）立柱的放线定位立柱的放线定位对防撞护栏的外观质量影响最大，掌握好立柱定位放线的正确方法至关重要，根据施工图纸防撞护栏立柱位置是靠路缘石来确定，这就假设了路缘石的铺设，在顺路方向上是绝对平顺的，在垂直于路方向是没有任何错位，而实际施工中并不是这样，路缘石的铺设在纵向和横向上与设计是有误差的，安装护栏扳后，线形局部会出现凸凹面。
浅析高速公路防撞护栏施工技术
浅析高速公路防撞护栏施工技术作者：田永鹏来源：《城市建设理论研究》2013年第23期摘要:防撞护栏在高速公路上的作用很重要也受到了人们的高度关注，现代科技的飞速发展，行车的数量和速度也越来越快，为了人们的生命安全着想，防撞护栏的施工尤为重要，本文将对高速公路的防撞护栏的施工技术做出一个简单的论述。
关键词:高速公路模板安装防撞护栏中图分类号：U412.36+6 文献标识码：A 文章编号：引言目前我国高速公路的行车速度越来越快，车行量密度变大，而作为高速公路的防撞护栏为防止行车的一系列事故起着至关重要的保护作用。
高速公路的防撞护栏，其作为高速公路的必备基础设施，它对高速行车行车舒适度、安全、工程造价和高速公路景观都具有一些重要的影响。
防撞护栏的施工技术主要的包括模板、防线定位、浇注、栏板的安装等几个方面，下面我将结合自己多年的工作经验简单的对这些方面做一下个人的见解。
2.模板的制作和安装2.1模板的制作目前在高速公路防撞护栏施工的过程中模板是保证防撞护栏外观质量和尺寸大小的基础。
模板的制作要求必须是高标准的。
在以前，防撞护栏模板基本上采用的是木模，外包冷轧黑铁皮或镀锌铁皮。
而木模板具有易整修、易加工、投资少等优点，但是时间长了也会出现木材收缩和变形，其主要的表现在铁皮容易变形、表面不平整、边缘易变形等。
而且木材是弹性材料，这样做出的模板刚度就会很差，所以在浇注混凝土后防撞护栏的顺直度和平整度不易保证。
而钢材模板的刚度很大、平整度也很好不易变形，钢材模板在使用的过程中也不易产生变形，从而保证了混凝土表面的平整光洁和线条顺直，其次钢材模板可以多次的使用，长期施工时效益就会变得更好，但是一次性投入资金比较大。
钢材模板在加工制作的时候，要考虑到工程本身的一些特点和使用的情况决定模板的取材.常规的做法是把模板的正面用3毫米厚普通新钢板，然后根据护栏形状和尺寸再决定是用整板加工还是碎板的拼接，无论用哪种方法，都必须要保证钢材模板的各部尺寸绝对的准确，钢材模板边缘要顺直，其表面要有良好的光洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谢谢
单位名称：中运智能机械集团
• 2、本机底盘由液压马达驱动，液压无级调速。调节柴油机转速和供油量（手 阀控制）即可得到不同行进速度。组合阀进退手柄前推为底盘前进后拉为底 盘后退。其余下压臂升降油缸，上框架横向油缸，立柱仰俯油缸，起重臂伸 缩油缸，均各有组合阀手柄控制，手柄前推为油缸活塞杆伸出，后拉为活塞 缩回。
• 3、到达现场后检查立柱是不垂直，如不垂直可用仰俯油缸（或斜拉杆）和侧 向螺杆调整，立柱两侧斜拉斜拉索锁定，打桩移位时应随标定方位。
• 5、将液压锤升至顶点，把钢管桩下部放到桩位上，上部对准液压锤下部的桩头，压住钢管桩，即 可开锤打桩。桩头对钢管桩一直保持压力，直至把钢管桩打到规定尺寸为止。
• 6、因本机工作环境条件差冲击振动大，操作时应随时观察各部动态。如出现异常噪声或其他异常 现象，应随时停机进行检查，排除故障后方可继续使用。如发现液压系统接头渗漏或部件连拉松动， 亦应停机进行调整和紧固，正常后即可继续使用。
的一种优为节能环保的新型全液压打桩设备，在完成各类复杂地层的
公路护栏安装作业中，充分体现了它高品质、高效率、高节能、高寿 命等特点。液压护栏打桩机具有打桩定位准、移动快、精度高,寿命长、 省油环保等优点。是高速公路防护栏的新型设备。
• 护栏打桩机使用说明
• 1、检查机械系统及液压系统，柴油机水箱水位、机油油位均属正常后，方可 发动柴油机。低速无负荷运转3～5分钟后，即可开始工作。
护栏打桩机的介绍zy08
单位名称：中运智能机械集团
• 护栏打桩机产品介绍
• 护栏打桩机是一种公路护栏钢管桩打压设备，该机采用柴 油动力，全液压机械传动，具有行驶轻便、打桩精度高、 经久耐用、节能环保等特点，特别适用于公路护栏安装、 维修和抢修的野外工程施工。
• 该公路护栏全液压打桩机由技术研发工程师和现场服务技术员根据各 种不同工况环境实战中的情况，经过不断的研发和更新，而研发生产
