液压打桩机
柴油打桩锤与液压打桩机的对比分析
柴油打桩锤与液压打桩机的对比分析柴油打桩锤和液压打桩机是两种常见的打桩工具，它们在建筑工程中常被用于打桩。
虽然两者的目的和原理相同，但在性能、效率、使用便捷性以及适用范围等方面存在一些明显的区别。
本文将对柴油打桩锤和液压打桩机进行对比分析，以帮助读者了解它们的优缺点及适用条件。
首先，从工作原理来看，柴油打桩锤是通过柴油发动机产生动力，驱动凸轮和凸轮槽的旋转来实现打击桩的目的。
而液压打桩机则是通过液压系统产生的高压油液驱动液压缸，从而产生冲击力。
从原理上来说，柴油打桩锤对桩的冲击力较大，适用于较硬的石质地层，而液压打桩机由于冲击力较小，适用于较软的沉积层。
其次，从性能与效率来看，柴油打桩锤由于其较高的冲击力，可在较短的时间内完成打桩工作。
而液压打桩机由于冲击力较小，需要更长的时间来完成同样的打桩任务。
然而，并不是在所有情况下冲击力越大越好，有时候需要较小的冲击力来避免对周围环境的损害，这时液压打桩机可能更适合。
第三，在使用便捷性方面，液压打桩机通常比柴油打桩锤更易于操作和操控。
液压打桩机使用液压系统，操作起来相对简单，可以通过灵活的调节液压油液的流动来调整冲击力的大小。
另外，液压打桩机通常还具备自动化的功能，能够实现自动控制和监测，提高了工作的准确性和效率。
相比之下，柴油打桩锤需要更多的人力和经验来进行操作，操作过程可能相对较为繁琐，需要较高的技术水平和经验。
最后，从适用范围来看，柴油打桩锤通常用于较硬的岩石或石质地层，特别是在建筑工程中需要深入地下的场合，其强大的冲击力能够有效地打桩。
而液压打桩机则适用于较软的沉积层，如土壤或砂质地层。
另外，对于对周围环境损害要求较低的场合，液压打桩机相对更具优势。
综上所述，柴油打桩锤和液压打桩机两者各有优势。
柴油打桩锤具有较大的冲击力和高效率的特点，适用于硬质地层；液压打桩机则更易于操作和操控，适用于软质地层。
选择适合自己项目需求的打桩工具需要综合考虑工作原理、性能、效率、使用便捷性和适用范围等因素。

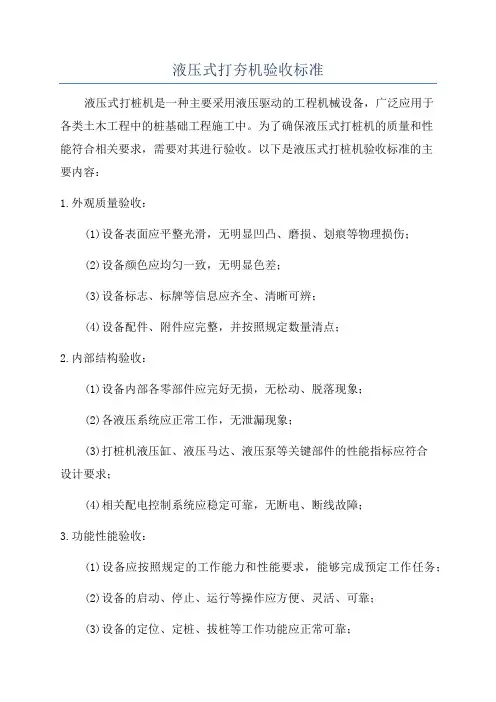

液压式打夯机验收标准
液压式打夯机验收标准液压式打桩机是一种主要采用液压驱动的工程机械设备，广泛应用于各类土木工程中的桩基础工程施工中。
为了确保液压式打桩机的质量和性能符合相关要求，需要对其进行验收。
以下是液压式打桩机验收标准的主要内容：1.外观质量验收：(1)设备表面应平整光滑，无明显凹凸、磨损、划痕等物理损伤；(2)设备颜色应均匀一致，无明显色差；(3)设备标志、标牌等信息应齐全、清晰可辨；(4)设备配件、附件应完整，并按照规定数量清点；2.内部结构验收：(1)设备内部各零部件应完好无损，无松动、脱落现象；(2)各液压系统应正常工作，无泄漏现象；(3)打桩机液压缸、液压马达、液压泵等关键部件的性能指标应符合设计要求；(4)相关配电控制系统应稳定可靠，无断电、断线故障；3.功能性能验收：(1)设备应按照规定的工作能力和性能要求，能够完成预定工作任务；(2)设备的启动、停止、运行等操作应方便、灵活、可靠；(3)设备的定位、定桩、拔桩等工作功能应正常可靠；(4)设备的桩长、冲桩深度等参数应符合设计要求；4.安全性能验收：(1)设备应符合国家相关安全标准，配备完整的安全保护装置；(2)设备的操作手册及安全警示标志应齐全，操作人员应具备相应的操作技能；(3)设备在工作过程中应稳定可靠，不发生倾倒、滑移、爆炸等安全事故；(4)设备应符合相关噪声、振动等环境要求；5.环境保护验收：(1)设备应符合国家相关环境保护标准；(2)设备在工作过程中应尽量降低噪音、振动、粉尘等环境污染；(3)设备应配置必要的废水、废气处理设施；6.文件资料验收：(1)设备应提供完整、准确的产品合格证、随机附件清单、维修保养手册等文件资料；(2)设备提供的电气线路图、液压原理图、结构图等图纸应与实际情况相符；以上是液压式打桩机验收标准的主要内容，通过对设备外观质量、内部结构、功能性能、安全性能、环境保护、文件资料等方面的验收，可以确保液压式打桩机的质量和性能符合要求，保证工程施工的安全有效进行。

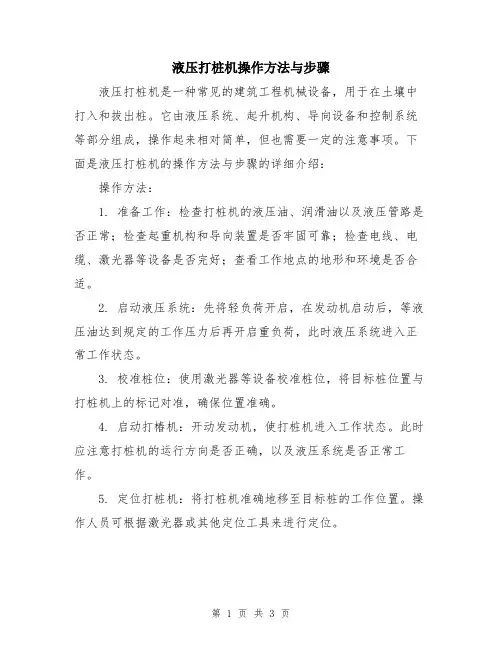

液压打桩机操作方法与步骤
液压打桩机操作方法与步骤液压打桩机是一种常见的建筑工程机械设备，用于在土壤中打入和拔出桩。
它由液压系统、起升机构、导向设备和控制系统等部分组成，操作起来相对简单，但也需要一定的注意事项。
下面是液压打桩机的操作方法与步骤的详细介绍：操作方法：1. 准备工作：检查打桩机的液压油、润滑油以及液压管路是否正常；检查起重机构和导向装置是否牢固可靠；检查电线、电缆、激光器等设备是否完好；查看工作地点的地形和环境是否合适。
2. 启动液压系统：先将轻负荷开启，在发动机启动后，等液压油达到规定的工作压力后再开启重负荷，此时液压系统进入正常工作状态。
3. 校准桩位：使用激光器等设备校准桩位，将目标桩位置与打桩机上的标记对准，确保位置准确。
4. 启动打樁机：开动发动机，使打桩机进入工作状态。
此时应注意打桩机的运行方向是否正确，以及液压系统是否正常工作。
5. 定位打桩机：将打桩机准确地移至目标桩的工作位置。
操作人员可根据激光器或其他定位工具来进行定位。
6. 调节液压系统：调节合适的液压系统压力和流量，以确保打桩机有足够的推力和速度，同时也要确保液压系统的工作压力和流量不超过允许范围。
7. 准备工作平台：在打桩机的工作位置前方和两侧，铺设好合适的工作平台，确保打桩机的稳定。
8. 定位打入桩体：使用导向装置将打桩机定位到目标桩的位置，并进行正确的调整和固定。
9. 打入桩体：开动打桩机，使冲击锤开始下落击打桩体。
在打桩过程中，操作人员应保持关注打桩机的工作状态，确保冲击力和冲击频率合适。
10. 监控打桩效果：对打入的桩体进行及时的监控和检查。
如果发现桩体位置偏移或其他异常情况，应及时停止打桩并进行调整。
11. 完成打桩作业：当打入的桩体达到设计要求时，即可停止打桩作业。
关闭液压系统和发动机，将打桩机移离工作位置。
操作步骤：1. 启动打桩机：按照说明书的要求，启动打桩机的发动机，并让其进入工作状态。
2. 加压：打开轻负荷开关，等液压油达到规定的工作压力后，再打开重负荷开关，使液压系统进入正常工作状态。
液压打桩机的设计标准有哪些
液压打桩机的设计标准有哪些
液压打桩机的设计标准包括以下几个方面：
1. 动力系统：液压打桩机的动力系统应满足工作要求，可以提供足够的力量和速度来完成打桩作业。
设计标准应包括液压系统的功率、压力、流量等参数。
2. 结构设计：液压打桩机的结构设计需要考虑机身的刚度和稳定性，以确保机器在运行时不会发生形变或翻倒。
设计标准应包括机身材料和结构强度的要求。
3. 液压系统：液压打桩机的液压系统应该具有良好的工作性能，包括压力调节、流量控制、液压油的循环和过滤等。
设计标准应包括液压元件的选择和布置，以及液压系统的工作参数。
4. 控制系统：液压打桩机的控制系统需要能够精确地控制机器的运行和停止，以及调整工作参数。
设计标准应包括控制系统的信号传输和处理方式，以及人机交互界面的设计。
5. 安全性能：液压打桩机的设计应注重安全性能，包括保护装置、报警系统和操作注意事项等。
设计标准应确保机器在工作时不会对人员和周围环境造成伤害。
6. 维护性和易用性：液压打桩机的设计应考虑到设备的维护和日常使用的便捷性。
设计标准应包括易于维修的结构和元件布置，以及用户友好的操作界面和指导文档。
总之，液压打桩机的设计标准涵盖了动力系统、结构设计、液压系统、控制系统、安全性能以及维护性和易用性等方面。
合理满足这些标准要求，可以确保液压打桩机的正常运行和可靠性，提高工作效率和安全性。
液压桩机施工方案
液压桩机施工方案1. 简介液压桩机是一种常用的工程施工机械，用于在土壤或岩石中插入桩或柱。
它具有高效、稳定和精确的优点，广泛应用于建筑、桥梁、码头和其他工程领域。
本文将介绍液压桩机施工方案，包括施工前的准备工作、施工过程中的操作要点以及施工后的注意事项。
2. 施工前的准备工作在进行液压桩机施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 环境检查在确定施工地点之前，首先要进行环境检查，包括地面平整度、地下管线和障碍物等情况的调查。
确保施工地点没有明显的倾斜、泥地或其他不利于施工的情况。
2.2 设备检查液压桩机在施工前需要进行设备检查，包括液压系统、驱动系统和控制系统的检查。
确保设备工作正常，并及时处理发现的故障或问题。
2.3 施工方案设计根据实际施工需求，设计出合理的施工方案，包括桩的数量、深度和间距等参数。
同时考虑施工过程中的安全措施和应急处理预案。
2.4 施工人员培训对施工人员进行必要的培训，使其掌握液压桩机的操作方法、安全注意事项以及应急处理措施。
确保施工人员具备必要的技能和知识。
3. 施工过程的操作要点3.1 施工准备在进行施工前，需要对液压桩机进行适当的调整和准备工作。
包括调整液压系统的参数，检查并调整各个部件的工作状态。
3.2 桩的安装将桩机移动到施工位置，根据施工方案中确定的参数，调整液压桩机的工作参数。
然后将桩机的桩头部件与桩柱对准，并缓慢降低桩头部件，将桩插入土壤或岩石中。
3.3 桩的锤击将桩头部件降到需要锤击的位置，根据施工方案中规定的锤击频率和力度进行操作。
桩机可根据需要调整锤击频率和力度，以确保桩的插入深度和垂直度。
3.4 桩的检测与修正在桩插入完成后，使用专业工具对桩的位置和垂直度进行检测。
如发现偏差，可使用液压桩机进行修正，调整桩的位置和姿态，确保桩的准确度和稳固性。
4. 施工后的注意事项4.1 设备保养在施工完成后，对液压桩机进行必要的保养工作。
包括清洁设备、更换润滑油和清理液压系统等。
液压打桩机安全技术交底模板
一、交底目的为确保液压打桩机施工过程中的安全，提高施工人员的安全意识，防止安全事故的发生，特制定本安全技术交底。
二、交底对象全体液压打桩机操作人员、施工管理人员、监理人员。
三、交底内容1. 液压打桩机操作规程（1）操作人员必须经过专业培训，取得操作资格证书后方可上岗操作。
（2）操作前应认真检查液压打桩机各部件是否完好，电源、液压系统、传动系统等是否正常。
（3）操作过程中，严格遵守操作规程，不得擅自改变操作方式。
（4）操作时，注意观察液压打桩机的工作状态，发现异常情况应立即停止操作，并及时报告。
2. 安全注意事项（1）操作人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）施工现场应设置明显的警示标志，非操作人员不得进入危险区域。
（3）液压打桩机作业区内应无高压线路、易燃易爆物品等。
（4）打桩过程中，注意桩位偏差，确保桩位准确。
（5）桩锤、桩帽等易损件应及时更换，防止因磨损导致的设备故障。
（6）液压打桩机在运输、安装、拆卸过程中，应采取有效措施防止倾覆、坠落。
3. 急救措施（1）发生事故时，立即停止液压打桩机操作，组织人员疏散。
（2）对受伤人员进行现场急救，如止血、包扎等。
（3）拨打急救电话，请求专业救援。
4. 环境保护（1）严格遵守国家环境保护法规，防止污染环境。
（2）打桩过程中产生的废水、废油等有害物质，应妥善处理。
（3）施工现场应设置排水设施，防止水土流失。
四、交底要求1. 操作人员应认真学习本安全技术交底，掌握液压打桩机操作规程和安全注意事项。
2. 施工管理人员应加强对液压打桩机操作人员的管理，确保操作人员严格遵守安全规程。
3. 监理人员应加强对液压打桩机施工过程的监督检查，确保施工安全。
4. 施工单位应定期对液压打桩机进行检修、保养，确保设备安全运行。
五、附则1. 本安全技术交底自发布之日起实施。
2. 本安全技术交底由施工单位负责解释。
3. 本安全技术交底如有未尽事宜，按国家相关法律法规执行。
2024年液压打桩机操作方法与步骤
2024年液压打桩机操作方法与步骤液压打桩机是一种专业用于桩基施工的机械设备。
操作液压打桩机需要掌握一定的技巧和步骤，以下是2024年液压打桩机的操作方法与步骤详解：第一步：准备工作1. 确保液压打桩机处于稳定的位置，地面平整，并且没有障碍物阻碍操作；2. 对液压打桩机进行仔细检查，确保各部件完好无损，液压系统和电气系统正常工作；3. 确保操作者佩戴安全帽、工作服和防护手套等个人防护装备；4. 检查作业现场是否符合安全要求，确保没有人员和其他机械设备进入施工范围。
第二步：设置钢板桩1. 根据设计要求，在需要打桩的位置设置钢板桩，并保持桩身垂直和水平；2. 使用水平仪和锤子等工具，确保钢板桩正确设置。
第三步：设置液压打桩机1. 将液压打桩机移动到需要打桩的位置，并确保机器底座稳定；2. 把液压打桩机臂架和桩头与钢板桩连接起来，确保连接处紧固可靠。
第四步：启动液压打桩机1. 打开液压打桩机的电源；2. 按下启动按钮，启动液压系统，确保液压油流动正常；3. 检查液压打桩机的压力表，确保操作压力符合规定范围。
第五步：调整液压打桩机1. 打开主控制面板，设置液压打桩机的工作模式和参数；2. 根据具体情况调整打桩机的振动力和冲击力，确保适应不同地质条件；3. 根据实际需要，选择合适的钢筋和冲击锤，安装在液压打桩机上。
第六步：操作液压打桩机1. 按下开始按钮，液压打桩机开始运行；2. 使用操纵杆控制液压打桩机的运动，将冲击锤定位到钢板桩顶部；3. 根据需要，调整冲击锤的下压力和频率，使其适应土壤的不同条件；4. 当冲击锤击中钢板桩时，通过操纵杆控制冲击锤冲击的力度和频率；5. 持续冲击钢板桩，直到钢板桩完全沉入地面。
第七步：完成操作1. 检查桩身的垂直度和水平度，确保符合设计要求；2. 停止液压打桩机的运行，关闭电源；3. 卸下钢筋和冲击锤，将液压打桩机移动到安全位置；4. 清理施工现场，清除障碍物和杂物，确保周围环境整洁。
液压打桩机工作原理及结构
液压打桩机工作原理及结构
液压打桩机是一种利用液压原理进行工作的设备，用于打入桩体的工具。
它由液压系统、结构组成。
液压打桩机的液压系统是其工作原理的核心。
液压系统包括液压泵、液压缸、油箱、管路等组成。
工作时，液压泵将液压油从油箱中抽出，并通过管路输送到液压缸。
液压油进入液压缸后，通过液压缸上的活塞进行压力的转换，使活塞产生往复运动。
活塞的运动会通过传动杆将力传递给打桩头，从而将桩体向下打入地面。
液压打桩机的结构主要由基座、主机架、液压缸、活塞、打桩头等组成。
基座是打桩机的支撑结构，用于固定打桩机的位置。
主机架是支撑液压系统的承载结构，固定在基座上。
液压缸由液压系统提供动力，将压力转换成力，实现打桩头的往复运动。
活塞通过液压缸的运动将力传递给打桩头。
打桩头是将作用力传递给桩体的零件，可以根据需要更换不同类型的打桩头。
在工作时，液压打桩机会先将打桩头对准需要打入的位置，然后启动液压系统，液压泵开始工作，将液压油输送到液压缸中。
液压缸内的活塞开始运动，经过传动杆的作用，力被传递给打桩头，桩体受到冲击力开始向下移动。
随着液压系统的不断工作，桩体被不断打入地面，直至达到所需的深度。
总之，液压打桩机通过液压系统提供动力，将力转换为力传递到打桩头，实现对桩体的打入。
其结构由基座、主机架、液压缸、活塞、打桩头等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
高频振动液压打桩机
液压打桩机在高速铁路、公路软地基处理，填海 及桥梁、码头工程，深基坑支护，普通建筑物的 基础处理等方面得到了迅速的应用。该设备为引 进国外先进技术、具有独立知识产权的国内独创 的液压打桩机，性能优越，采用液压动力站为液 压动力源，通过振动箱产生高频振动，使桩体轻 松打入土层，具有噪声小，效率高、无污染、不 损伤桩柱等优点。
7
产品特性
环保：工作时振感小，噪声低，无污染， 高频液压打桩机，另配降噪动力箱，在城 区施工时完全可满足环保要求。
作用广：适于打任何形状、任何材质的桩， 如钢管桩、混凝土管桩；适用于任何土层； 可用于打桩、拔桩和水下打桩；可进行桩 架作业和悬挂作业。
8谢谢观看 Nhomakorabea9
6
产品特性
效率高：振动沉拔桩速度一般为4-7米/分，最快达12米/分 （在非淤泥质土壤中），施工速度大大快于其它打桩机械， 比气动锤、柴油锤的效率高出40%-100%。 范围广：除了不能入岩，高频液压打桩机几乎适用于任何恶 劣地质条下的施工，可轻松穿透卵石层、夹沙层等地址。 功能多：高频液压打桩机除可作各类承载桩的施工外，还可 以建造薄壁防渗墙，深层密实处理，地面夯实处理等特殊施 工。
液压打桩机
zmjt09
简介
液压打桩机一般适用于公路护栏安装工程和建筑 工程，因此，液压打桩机分为公路液压打桩机和 建筑液压打桩机两种。在公路工程中公路液压打 桩机是比较常用的设备，又名护栏打桩机/公路护 栏打桩机。在建筑工程中一般常见的打桩机有液 压步履式柴油锤打桩机和高频液压振动打桩机两 种。zmjt09
2
3
分类
全液压打桩机是公路护栏安装施工维修工程中是 各筑路公司和各大小工程队必备的装备之一，该 设备在我国甚至国外的公路护栏安装中都起着极 为重要的作用。四零零零八六领悟三期
4
作用
液压步履式柴油捶打桩机集合国内外各类型柴油 锤打桩机的长处，并充分考虑到施工现场的特殊 情况，而特别研制的全液压起重、导向打桩专用 设备。该桩机稳定性能可靠，使用维护方面，可 自装、自卸、和步履移动转场。运输时上节主架 可缩回，折放，节省了吊装和拆装的大量费用和 麻烦。该桩机不仅高效、经济，实用是客户的最 佳选择，而且能够适应各种恶劣天气和工况的作 业环境。
