轮廓标的施工方案
轮廓标分项开工报告
交通安全设施工程轮廓标项目施工组织设计一、施工的前提条件1、波形梁护栏施工基本完成，轮廓标可以施工作业。
2、施工人员、施工机械设备已准备就绪。
二、施工内容本合同段号为K47+000-K100+300,其中附着式轮廓标15298个；柱式轮廓标1518个。
三、轮廓标施工技术方案：1、波形梁护栏及混凝土护栏上设置附着式轮廓标，其余路段设置柱式轮廓标。
柱式轮廓标应按图纸的规定量距定位。
柱式轮廓标安装时，柱体应垂直于水平面，三角型柱体的顶角平分线应垂直于公路中心线，柱体与混凝土基础之间可用螺栓连接。
2、混凝土基础可采用现浇或预制的方法施工，并应符合本规范第400章的规定。
预制时应按图纸的规定预埋连接件。
3、附着于梁柱式护栏上的轮廓标可按立柱间距定位，附着于混凝土护栏和隧道侧墙上的轮廓标应量距定位。
4、附着式轮廓标应按照放样确定的位置进行安装。
反射器的安装角度应符合图纸的规定。
安装高度宜尽量统一，并应连接牢固。
主线每隔20m设置一个轮廓标，隧道每隔10m设置两个轮廓标，匝道每隔6m设置一个轮廓标.轮廓标反射器颜色为：沿行车方向，左侧黄色、右侧白色。
附着式轮廓标安装，根据构造物的不同，正确的选择支架和连接件，按照放样确定的位置进行安装，安装后，反射器应尽可能与驾驶员视线垂直。
安装高度应尽量统一，附着于各类构造物上的轮廓标，应连接牢固，能防偷盗。
5、在条件允许的情况下，螺栓、螺母等紧固件可采用粉镀锌技术，用于镀锌层得锌应满足《锌锭》（GB470-2008）中0类或1类锌的要求。
不同材质的金属构件互相接触时，为防止老化腐蚀，应使用金属套、垫或保护层，使两者隔离。
四、质量控制方法和手段（一）、工程质量管理体系（1）建立健全的质量管理体系为保证施工质量，在施工现场实行以总工程师为核心的质量管理网络。
以标段工程交、竣工验收的质量评为90分及以上为目标，实行工程质量目标管理，明确各部门的工作岗位职责，落实质量责任制。
由质检科具体负责，各工区及分项工程配备专职质检员，强化质量监控和检测手段。
轮廓标施工方案
轮廓标施工方案1. 引言轮廓标是指在建筑物、道路等建设项目的轮廓线上设置的标志，用于指示建筑物的外形、区域的范围，以及提供导向和警示信息。
轮廓标施工是建设项目中重要的一环，合理的施工方案能够保证轮廓标的准确、美观、稳固，并满足相关标准和规定。
本文将详细介绍轮廓标施工方案。
2. 施工准备2.1 轮廓标设计在施工前，应根据建筑图纸和设计要求对轮廓标进行设计。
设计应考虑轮廓标的尺寸、形状、颜色、安装位置等因素，以及施工过程中需要使用的材料和工具。
2.2 施工人员培训施工人员应接受相关的培训，了解轮廓标的施工要求和标准，熟悉使用的材料和工具，并掌握相应的安全操作技巧。
2.3 材料准备根据设计要求，准备好施工所需的轮廓标材料，包括标志牌、支架、固定螺栓等。
3. 施工步骤3.1 清理施工区域在施工前，需要清理轮廓标施工区域，确保施工场地平整、干净，并清除障碍物，以便施工人员顺利进行施工作业。
3.2 标志牌安装根据设计要求和标志牌的尺寸，使用固定螺栓将标志牌安装在预定位置。
在安装过程中，应注意标志牌的水平和垂直度，确保标志牌的稳固和牢固。
3.3 支架安装如果需要使用支架来支撑标志牌，应在适当的位置进行支架的安装。
支架的安装应符合设计要求，并确保支架的稳固和牢固。
3.4 线条绘制根据建筑图纸和设计要求，在标志牌上进行线条的绘制。
绘制线条时应使用合适的绘图工具，确保线条的精确和清晰。
3.5 上色和贴膜根据设计要求，在标志牌上进行上色和贴膜。
上色过程中应注意颜色的均匀和符合设计要求；贴膜应平整、无气泡，并与标志牌紧密贴合。
3.6 检查和修正完成施工后，应对轮廓标进行检查。
检查包括对标志牌的位置、水平和垂直度、颜色和贴膜的质量等进行检查，并对不符合要求的部分进行修正。
4. 施工安全在轮廓标施工过程中，应注意施工安全和人员防护。
施工人员应佩戴符合要求的防护用具，如安全帽、手套、防护眼镜等。
同时，施工现场应设置合适的警示标志，防止他人误入施工区域。
轮廓标施工方案
轮廓标施工方案
轮廓标施工顺序：轮廓标进场→监理同意→设置临时安全设施→施工放样→定位放线→钻孔→轮廓标安装→自检→清理现场→开放交通。
轮廓标施工由主管护栏项目的工程师负责，在护栏基本完工时开始施工。
按设计图纸以及规范要求进行采购、安装。
遇桥涵混凝土护栏时，轮廓标通过膨胀螺栓固定于混凝土护栏上。
使用冲击钻钻孔时，不得破坏原有设施，并及时清除污染物。
进场轮廓标数量保证相当充足，以致被盗或人为损坏时能及时补齐。
安装后交工验收或通车前要经常上路巡逻，以免发生被盗现象。
附着式轮廓标通过波形梁护栏的连接螺栓固定在波形梁护栏板上。

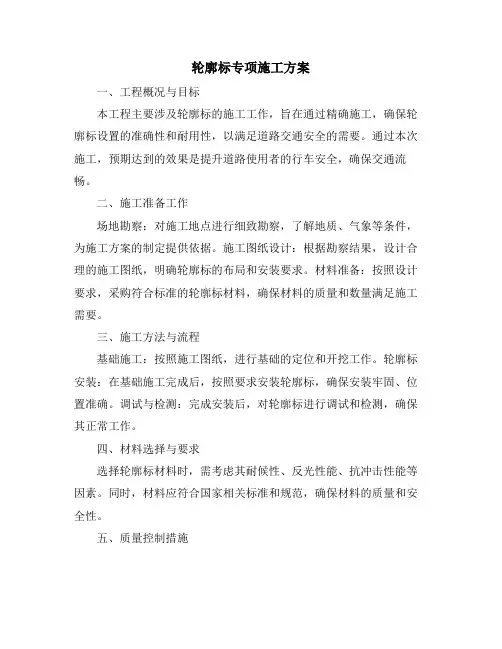

轮廓标专项施工方案
轮廓标专项施工方案一、工程概况与目标本工程主要涉及轮廓标的施工工作，旨在通过精确施工，确保轮廓标设置的准确性和耐用性，以满足道路交通安全的需要。
通过本次施工，预期达到的效果是提升道路使用者的行车安全，确保交通流畅。
二、施工准备工作场地勘察：对施工地点进行细致勘察，了解地质、气象等条件，为施工方案的制定提供依据。
施工图纸设计：根据勘察结果，设计合理的施工图纸，明确轮廓标的布局和安装要求。
材料准备：按照设计要求，采购符合标准的轮廓标材料，确保材料的质量和数量满足施工需要。
三、施工方法与流程基础施工：按照施工图纸，进行基础的定位和开挖工作。
轮廓标安装：在基础施工完成后，按照要求安装轮廓标，确保安装牢固、位置准确。
调试与检测：完成安装后，对轮廓标进行调试和检测，确保其正常工作。
四、材料选择与要求选择轮廓标材料时，需考虑其耐候性、反光性能、抗冲击性能等因素。
同时，材料应符合国家相关标准和规范，确保材料的质量和安全性。
五、质量控制措施严格执行国家相关标准和规范，确保施工质量。
对施工过程中的关键环节进行质量监控，确保每道工序的质量符合要求。
定期对施工人员进行质量意识和技能培训，提升施工人员的质量意识和技能水平。
六、安全文明施工遵守国家和地方的安全生产法规，确保施工过程的安全。
对施工现场进行规范管理，保持施工现场的整洁和有序。
加强施工人员的安全教育，提高施工人员的安全意识。
七、进度计划安排根据工程的实际情况，制定合理的施工进度计划，明确各阶段的施工任务和时间节点。
同时，根据施工进度计划，合理安排施工人员和设备，确保工程按计划顺利进行。
八、环境保护措施严格遵守国家和地方的环境保护法规，减少施工对环境的影响。
对施工现场进行洒水降尘，减少扬尘污染。
合理利用资源，减少材料浪费，推广使用环保材料和技术。
以上是本轮廓标专项施工方案的全部内容，希望能够为您的施工工作提供有益的参考和指导。
轮廓标施工方案
轮廓标施工方案1. 引言轮廓标是一种常用的标志性建筑物或景点的标示方法，具有给人直观视觉感受、提高地标建筑的辨识度等重要作用。
本文档旨在描述轮廓标施工方案，包括施工材料、施工步骤、施工安全等内容。
2. 施工材料轮廓标的制作需要使用以下材料：•钢结构：作为轮廓标的骨架，要具备足够的强度和稳定性。
•外壳材料：可以选择不锈钢板、铝板等材料，具备抗腐蚀、耐候性能。
•光源：可以使用LED灯带等光源，提供轮廓标的亮度。
•电气材料：包括电线、插座、开关等电气设备。
3.1 计划与预备在施工前，需要进行详细的计划与预备工作，包括但不限于以下内容：•确定轮廓标的设计方案，包括形状、尺寸、材料等。
•制定施工计划，明确施工步骤、工期等。
•确定施工过程中所需的施工设备和材料，做好准备工作。
3.2 施工准备在正式施工之前，还需要进行一系列的施工准备工作，包括但不限于以下内容：•确定轮廓标的施工现场，做好场地清理，确保施工现场安全整洁。
•搭建施工脚手架，为施工人员提供安全的工作平台。
•准备好相关的工具和设备，包括起重机、焊接设备等。
轮廓标的施工过程主要分为以下几个步骤：3.3.1 骨架制作首先，根据轮廓标的设计方案制作骨架，采用钢结构，确保骨架具备足够的强度和稳定性。
3.3.2 外壳安装将预先准备的外壳材料进行剪切、焊接等加工，然后逐一安装到骨架上。
外壳材料可以选择不锈钢板、铝板等，要具备抗腐蚀、耐候性能。
3.3.3 光源安装根据设计方案，在轮廓标的内部安装光源，可以使用LED灯带等光源，提供轮廓标的亮度。
安装过程需要注意电气安全，确保灯光稳定可靠。
3.3.4 电气连接安装完光源后，进行电气连接，包括电线布线、插座、开关等。
在进行电气连接时，必须按照相关的安全标准操作，确保施工过程中的电气安全。
3.4 施工完成与验收完成轮廓标的施工后，需要进行施工质量验收。
验收内容包括但不限于以下几个方面：•轮廓标的外观质量，检查外壳材料的安装是否牢固、光源是否正常发光等。
护栏轮廓标施工方案
护栏轮廓标施工方案护栏和轮廓标是指在交通设施、建筑物、园林景观等场所中设置的一种用于保护和引导作用的装置。
护栏主要用于隔离交通流线，保护人员、车辆和其他设施的安全；而轮廓标则用于指示行人和车辆，以保证其正常通行和安全。
下文将从设计、材料、施工等方面对护栏和轮廓标的施工方案进行详述。
一、设计方案：1.根据使用场所和特殊要求，确定护栏和轮廓标的类型和尺寸，如波形护栏、镂空护栏、立柱式轮廓标等。
2.根据设计要求，确定护栏和轮廓标的布置位置和间距，以便达到最佳的保护和引导效果。
3.考虑护栏和轮廓标的外观和色彩，以与周围环境协调一致，并提高可见性。
4.对特殊场所，如桥梁、隧道等，需根据工程要求设计特殊的护栏和轮廓标，以满足安全和美观要求。
二、材料选择：1.护栏材料一般选择镀锌钢管、铝合金等，具有良好的防腐蚀性和强度，以保证护栏的使用寿命和抗风能力。
2.轮廓标材料一般选择塑料、金属等，根据使用环境的特点选择具有耐磨、耐候性能的材料，以保证轮廓标的可靠性和稳定性。
3.在特殊场所，如沿海地区、高山地区等，可选择具有特殊防腐蚀性能的材料，以增加护栏和轮廓标的使用寿命。
三、施工方案：1.确定施工队伍和工期，合理制定施工计划，并安排好施工人员的工作任务。
2.在施工前，对施工环境进行检查，如地基是否牢固、场地是否平整等，以确保施工条件良好。
3.先进行地基基础的施工，如挖掘沟槽、浇筑混凝土等，以确保护栏和轮廓标的安装稳固。
4.依据设计方案，进行护栏和轮廓标的组装和安装，注意安全和质量。
5.进行护栏和轮廓标的检验和测试，确保其符合设计要求和使用要求。
6.最后进行清理和整理工作，保持施工现场整洁并消除安全隐患。
以上所述即为护栏和轮廓标的施工方案，通过合理的设计、材料选择和施工，可以确保护栏和轮廓标的使用效果和安全性。
施工过程中要严格按照设计要求和操作规程进行施工，确保质量和安全。
同时，也要注重环境保护，做到施工卫生，减少对周围环境的影响。
轮廓标施工方案
轮廓标施工方案轮廓标施工方案一、引言轮廓标是指在建筑物或工程项目周边进行一种标示的方式，通过标识物的放置位置和形状，来准确表达建筑物或工程项目的轮廓。
轮廓标的施工方案需要考虑的因素较多，包括标示物的材质、尺寸、标高、施工方式等。
本文将介绍一种适用于轮廓标施工的方案，并给出相关的施工步骤。
二、施工方案1. 轮廓标的材质选择轮廓标的材质选择应根据施工环境和使用需求进行考虑。
常用的轮廓标材质包括金属、塑料和木材等。
在选择材质时，需要考虑材料的耐久性、防水性能以及抗风能力。
2. 轮廓标的尺寸确定轮廓标的尺寸应根据标示对象的大小和距离来确定。
在标示建筑物时，应根据建筑物的高度和立面来确定轮廓标的尺寸。
在标示工程项目时，应根据工程项目的横向范围和纵向范围来确定轮廓标的尺寸。
3. 轮廓标的标高确定轮廓标的标高应根据施工环境和使用需求进行确定。
在一般情况下，轮廓标的标高应高于周围地面，以便于远处观察和识别。
在标示建筑物时，轮廓标的标高应与建筑物的平面高度相匹配。
4. 轮廓标的施工方式轮廓标的施工方式可以采用固定式和移动式两种方式。
固定式轮廓标是指将标示物牢固地固定在建筑物或工程项目上，通常采用螺栓或焊接等方式进行固定。
移动式轮廓标是指将标示物安装在可移动的基座上，便于需要时进行移动和调整。
三、施工步骤1. 准备工作首先需准备好所需的轮廓标材料和相关工具，确保安全措施到位。
根据施工方案要求，选择合适的施工固定方式。
2. 定位和标示根据确定的轮廓标尺寸和标高，在建筑物或工程项目上进行定位和标示。
使用测量工具和标线进行准确的定位。
3. 材料加工按照确定的轮廓标尺寸和材质要求，对轮廓标材料进行加工。
根据需要进行切割、抛光、打孔等工序，确保材料符合要求。
4. 安装和固定根据施工方式，将轮廓标材料进行安装和固定。
如果采用固定式施工方式，需使用螺栓或焊接等方式将轮廓标固定在建筑物或工程项目上。
如果采用移动式施工方式，需将轮廓标安装在可移动的基座上。
(完整word版)轮廓标施工方案
柱式轮廓标施工方案一、编制依据1、本工程的招标文件、补遗书。
2、现行施工技术规范：3、本合同施工设计图纸及技术交底。
4、我单位历年积累的成熟施工技术、施工工艺及方法；多年来从事类似公路的施工经验。
以及我单位可调用到本合同工程的各类资源。
5、驻地监理处下发的关于路面工程施工及工期要求的指导性文件。
二、各项施工准备1、技术准备⑴由项目总工组织工程技术人员对施工技术规范进行了学习，对施工图纸进行了会审，并进行了施工技术交底。
由专职安全工程师组织参建人员对施工安全规程进行了学习，并进行了安全技术交底。
⑵对施工管理人员及机械操作手进行了上岗前的岗位培训，保证人人掌握施工工艺、操作方法，特殊工种做到持证上岗。
对劳务队全体人员进行进场前安全、文明施工及管理宣传、动员。
⑶现有省道为施工道路，交通通畅便捷。
2、工程试验试验室已经筹建完毕，相关试验仪器已经过交通部工程检测仪器检定站山东工作站标定，可按照《招标文件》要求开展各项试验工作。
3、现场施工管理人员：项目负责人：李树高技术负责人：朱庭勇施工负责人: 马俊质检负责人:孙浩正试验负责人:王仕友安全负责人：王寿江4、机械配备（见下表）设备名称功率型号数量备注运输车1辆振动棒2台注：对已经进场的设备进行了维护与保养，检查了设备的所有性能，保证开工之前所有设备的完好性。
三、施工组织机构四、施工方案1、柱式轮廓标工艺流程质检工程师孙浩正测量负责人牟兴旺安全工程师：王寿江试验工程师：王仕友项目负责人：李树高技术负责人：朱庭勇施工负责人马俊轮廓标采购测量定位放样基础开挖砼搅拌轮廓标安装检验调整合格验收调整2、轮廓标施工方法及工艺轮廓标直线段的间距为48m，曲线段落依据图纸设计间距进行埋设。
根据图纸设计要求测量定位，基础开挖、准备混凝土将轮廓标定位，植入轮廓标施工，最后调节线形。
1）测量放样：放样前与监理工程师取得联系，根据图纸进行位置测量定位，进行测距定位。
主要采用全站仪确定每段起始桩号和公路轴线，然后用48米的钢卷尺确定每一根立柱具体桩位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轮廓标的施工方案
1.1布设原则
路侧有护栏时轮廓标附着在护栏上，无护栏时，采用柱式轮廓标，全线设置，左侧为黄色，右侧为白色，互通双向匝道设置双面轮廓标。
设置间距按表1取用：
轮廓标曲线段设置间隔
1.2技术要求及施工注意事项。
1.2.1各结构尺寸应严格按图纸执行，混凝土标号应满足设计规定的要求。
1.2.2 轮廓标的安装方向要正确，安装角度应尽可能使反射器与驾驶员视线垂直，安装高度应保持一致。
1.2.3在施工过程中，应注意对已建结构物的保护，不得对已建结构物造成任何破坏。
1.3轮廓标材料要求
1.3.1反射器：采用透光率高的合成树脂材料来制造，如：聚甲基丙酸树脂、聚碳酸脂树脂等。
其光学性能及颜色应符合《高速公路交通安全设施设计施工技术规范》的规定。
1.3.2轮廓标柱体材料采用强度高，耐候性、耐温性、耐蚀性好，
加工成型方便，价格便宜的材料。
如：聚乙烯树脂、玻璃纤维增强塑料、聚碳酸脂树脂、氯乙烯树脂等。
1.3.3附着式轮廓标后底板可采用铝合金板或钢板制造。
1.3.4柱式轮廓标浇筑基础混凝土前先做好砂砾石垫层和水泥砂浆层，找平后，放入底板，套筒口朝上，然后在套筒外浇筑混凝土，套筒采用普通碳素钢，立柱采用三角形塑料立柱，反光膜采用一级反光膜。
