仪表、压缩空气 储罐
设计使用年限
10年
设计温度℃
50/-8
低合金钢
J507
介质
空气
不锈钢
介质特性
异种钢间
J427
主要受压元件材料
Q345R
法兰与接管或筒体焊接标准
按相应法兰标准
腐蚀裕量mm
1
角接接头焊脚尺寸
相焊件中较薄者厚度
焊接接头系数
0.85
A.B类接头射线探伤：标准/等级/长度
JB/T4730.2-2005AB级/Ⅲ/20﹪
全容积m³
16
液面计接管
轴线距允差
装量系数﹪
轴线与基准线距离允差
安全阀
型号
A42Y-16C
法兰密封面垂直公差
启跳压力MPa
1
水压试验压力MPa
1.13
保温材料及厚度
气密性试验压力MPa
设备静质量﹪
3580
是否酸洗钝化
其中
特殊材料钢号
是否消除压力热处理
特殊材料质量
油漆、包装、运输
JB/T4711-2003
管口等方位
仪表、压缩空气储罐要求
制造，试验和检验要求
设计数据
监察规程
固定式压力容器安全技术监察规程
容器类别
Ⅰ
制造，检验与验收标准
GB150.4-2011
工作压GB150.3-2011
设计压力MPa
1
焊接规程
NB/T47015-2011
工作温度℃
25
焊条牌号
碳素钢
J427，J422（非受压件）
压缩空气储罐标准
压缩空气储罐标准压缩空气储罐标准是指对压缩空气储罐的设计、制造、安装和使用过程中的一系列规范和要求。
这些标准的制定是为了确保压缩空气储罐的安全性、可靠性和高效性，避免可能发生的意外事故，并保护人员和设备的安全。
首先，压缩空气储罐标准对储罐的设计和制造提出了严格的要求。
根据标准的规定，储罐必须具有足够的强度和稳定性，以承受内部的压力和外部的环境影响。
储罐的材料必须符合相应的标准，以确保其耐腐蚀性和耐用性。
此外，储罐的设计必须考虑到安全阀、排水装置、液位计等必要的附件，以确保储罐的安全运行。
其次，压缩空气储罐标准还对储罐的安装和使用提出了具体的要求。
在安装储罐时，必须确保其稳固可靠，避免受到外部振动和冲击的影响。
储罐必须与压缩空气系统的其他设备正确连接，确保气体的流动畅通，并保证系统的工作效率。
在使用储罐时，必须按照标准的操作规程进行，定期检查和维护储罐，及时发现并排除潜在的安全隐患，确保储罐的安全运行。
此外，压缩空气储罐标准还要求对储罐进行定期的检测和试验。
这些检测和试验包括静态和动态的试验，以验证储罐的强度和密封性。
储罐的安全阀、液位计、排水装置等附件也必须定期检查和维护，确保其正常运行。
只有经过严格的检测和试验，储罐才能被认为是符合标准的，才能保证其安全性和可靠性。
总的来说，压缩空气储罐标准的制定和遵守对保障压缩空气系统的安全和稳定运行起着至关重要的作用。
遵循标准的要求，能够有效的减少安全事故的发生，保护人员和设备的安全，同时也能提高系统的工作效率和可靠性。
因此，压缩空气储罐的设计、制造、安装和使用过程中，都必须严格遵守相关的标准和规范，确保系统的安全性和可靠性。

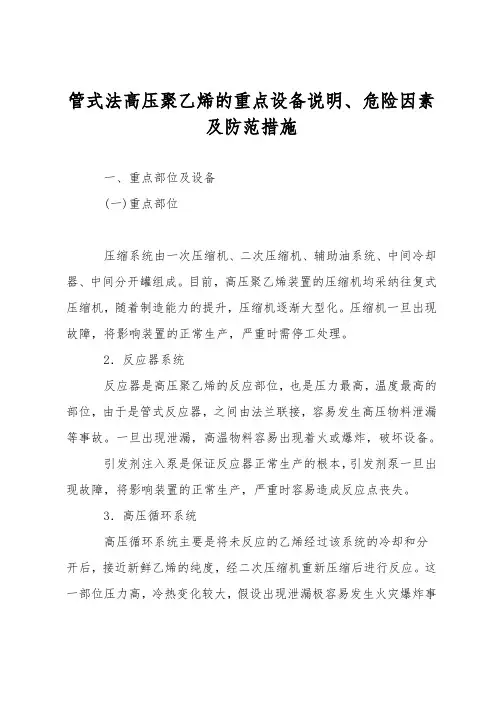

管式法高压聚乙烯的重点设备说明、危险因素及防范措施
管式法高压聚乙烯的重点设备说明、危险因素及防范措施一、重点部位及设备(一)重点部位压缩系统由一次压缩机、二次压缩机、辅助油系统、中间冷却器、中间分开罐组成。
目前，高压聚乙烯装置的压缩机均采纳往复式压缩机，随着制造能力的提升，压缩机逐渐大型化。
压缩机一旦出现故障，将影响装置的正常生产，严重时需停工处理。
2．反应器系统反应器是高压聚乙烯的反应部位，也是压力最高，温度最高的部位，由于是管式反应器，之间由法兰联接，容易发生高压物料泄漏等事故。
一旦出现泄漏，高温物料容易出现着火或爆炸，破坏设备。
引发剂注入泵是保证反应器正常生产的根本，引发剂泵一旦出现故障，将影响装置的正常生产，严重时容易造成反应点丧失。
3．高压循环系统高压循环系统主要是将未反应的乙烯经过该系统的冷却和分开后，接近新鲜乙烯的纯度，经二次压缩机重新压缩后进行反应。
这一部位压力高，冷热变化较大，假设出现泄漏极容易发生火灾爆炸事故。
4．挤压造粒系统挤压机是保证装置持续生产的根本，假设这一设备出现故障，将影响装置的正常生产，严重时需停工处理。
(二)重点设备1．压缩机压缩机是保证反应器压力的动力设备，是装置的心脏，假设出现问题不能运转，装置只能停工。
由于设备的大型化，压缩机没有备用机。
2．引发剂泵引发剂泵是保证过氧化物注入反应器的重要设备。
引发剂泵的气缸填料、组合阀是故障多发部位，突然出现大量泄漏易造成反应点的丧失或分解反应。
在引发剂泵出现故障时，可将主泵停止，运行备用泵，以维持正常生产。
3．反应器脉冲阀反应器脉冲阀是将超高压物料经它减压后，将物料输入高压分开器进行分开；同时脉冲阀产生脉冲时，对反应器能起到除垢的作用。
一旦脉冲阀出现故障，会造成反应器超压，从而造成系统联锁，引起装置全部停车。
4．主挤压机主挤压机是将反应器中反应生成的聚乙烯切成颗粒，以维持反应器的连续生产。
由于装置的大型化，这一设备无备用。
一旦出现故障将影响装置的正常生产，严重时需停工处理。
压缩空气储能的工作过程
压缩空气储能的工作过程
压缩空气储能是一种可再生能源储能技术，其工作过程主要分为以下几个步骤：
1. 压缩阶段：将空气通过压缩机压缩至高压状态，此时空气的温度也会随之升高。
2. 储存阶段：将高压空气储存至储气罐内，这个过程中需要保持储罐密闭，以避免空气泄漏。
3. 放电阶段：当需要使用储存的压缩空气时，通过放气阀门将空气释放出来，同时将其送入发电机或热机中进行发电或供热等。
4. 冷却阶段：在放出压缩空气的同时，需要通过冷却器对空气进行降温处理，以防止高温压缩空气对发电机或热机造成损害。
总的来说，压缩空气储能的工作过程比较简单，但也需要考虑到压缩机、储气罐、放气阀门以及冷却器等设备的选择和配置，以确保系统的可靠性和高效性。
- 1 -。
压缩空气储气罐操作规程
压缩空气储罐操作规程
储气罐属于一类压力容器，操作人员必须经过培训并取得操作压力容器的资格后方可操作。
1. 储气罐用于减弱空气压缩机排出的周期性脉动气流、稳定压缩空气管路中的压力、储备压缩空气，以供各气动阀门的开闭、仪表用风及部分管路的吹扫之用。
2. 每次使用前检查连接件是否松动、露气的情况，如有异常要立即紧固维修，加以排除。
3. 储气罐的最大工作压力为0.8MPa，在工作中严禁超压使用。
4. 要在压力表盘上，在储气罐工作压力上限上做红线标记。
5. 压力表、安全阀均属安全附件，要注意平时的维护和保养。
要按照国家标准规定的周期，政府技术监督部门应定期进行安全验证和验证。
其中，压力表每半年检定、校验一次，安全阀每一年检定、校验一次。
6. 充气前应恢复气罐压力表“0”位。
7. 工作中，每班操作人员应至少两次检查储气罐和相关空气压缩设备，发现情况及时处置，并认真做好运行记录。
8. 工作结束后，排空储气罐中的压缩空气，打开储气罐下边的排污阀，放掉汽凝水和其它污物。
10.操作人员应严格遵守本程序,不准违章作业。
压缩空气储罐年检规定
压缩空气储罐年检规定
1、进行压缩空气本体及运行状况检查时，⼀般可以不拆保温层。
2、安全附件的检验包括对压缩表、液位计、测温仪表、爆破片装置、安全阀的检查和校验。
3、外表面有无腐蚀，有无异常结霜、结露、破损等情况。
4、压缩空气储罐的铭牌、漆色、标志及喷涂的使用证号码是否符合有关规定。
5、检漏孔、信号孔有无漏液、漏气，检漏孔是否畅通。
6、压力容器与相邻管道或者构件有无异常振动、响声或者相互摩擦。
7、支撑或者支座有无损坏，基础有无下沉、倾斜、开裂，紧固螺栓是否齐全、完好。
8、罐体有接地装置的，检查接地装置是否符合要求。
空气压缩机及储罐安全操作规程
空气压缩机及储罐安全操作规程空气压缩机及储罐是工业生产中常用的设备，用于产生压缩空气供给各种工艺设备使用。
由于操作不当可能会引发事故，为了确保工作人员的人身安全和设备的正常运行，制定《空气压缩机及储罐安全操作规程》是非常必要的。
一、设备安全操作的基本原则1. 严格遵守操作规程及操作人员培训要求，确保操作人员了解操作规程并具有相关证书。
2. 使用前必须检查设备和周围环境，确保设备完好无损，无泄露现象。
同时，环境要通风良好、无易燃易爆物质。
3. 在操作空气压缩机及储罐时，应戴好个人防护装备，如安全帽、防护眼镜、耳罩、工作服等。
4. 对设备进行定期维护保养，确保设备的正常运行和安全。
二、空气压缩机操作规程1. 操作前注意事项（1）检查设备的电源是否正常，电源线是否有明显损坏。
检查空气压缩机各个部件是否完好，电机是否有机械故障。
（2）检查设备周围环境是否安全，有无易燃易爆物品。
设备通风是否良好。
2. 设备启动与停机（1）启动前，需确认设备的出气阀门关闭，再将电源连通。
（2）启动设备时，应按照设备说明书操作，顺序启动各个部件。
（3）停机时，先关闭电源，再关闭出气阀门。
3. 运行中的注意事项（1）操作人员应全程观察设备运行情况，发现异常应及时停机检查处理。
（2）不得超负荷运行，根据设备的额定功率合理分配工作负荷。
（3）定期检查设备的压力表，确保压力控制在正常范围。
（4）运行期间，严禁私自拆卸设备的安全保护装置，保证人员和设备的安全。
三、储罐操作规程1. 操作前注意事项（1）检查储罐的阀门是否关闭，储罐周边是否有燃烧源。
（2）仔细检查储罐的内外壁有无腐蚀，是否有渗漏现象。
（3）自检完毕后，确认安全后方可作业。
2. 储罐装卸操作（1）装卸液体时，操作人员需穿戴好劳动防护装备，并使用正确的装卸工具。
（2）装卸过程中，操作人员应保持警觉，严禁与罐车产生碰撞或夹挤，以免发生事故。
3. 储罐的保养和维护（1）定期对储罐进行清洗和除锈，确保储罐的正常使用。
空气压缩机储罐安全操作规程
空气压缩机储罐安全操作规程1. 引言本文档旨在确保空气压缩机储罐的安全操作，防止事故和意外发生。
本规程适用于所有使用空气压缩机储罐的人员，包括操作员、维护人员和管理人员。
2. 储罐基本知识2.1 储罐定义空气压缩机储罐是一种用于存储压缩空气的容器，通常由钢材制成，具有一定的封闭性和耐压性能。
它是空气压缩机系统中的重要组成部分。
2.2 储罐分类根据使用场景和压缩空气的性质，储罐可以分为储气罐和油气分离罐。
储气罐主要用于存储纯净的压缩空气，而油气分离罐用于分离压缩空气中的油雾和水分。
2.3 储罐安全压力每个储罐都有一个安全工作压力范围，超过此范围可能导致储罐破裂或其他危险情况。
在操作过程中，必须确保储罐内的压力始终在安全工作压力范围内。
3. 储罐安全操作规程3.1 操作前的准备工作在进行任何储罐操作之前，必须进行以下准备工作：•确保操作人员已经接受过相关的安全培训，并持有有效证书。
•检查储罐的外观是否完好，无损坏、腐蚀或泄漏等情况。
•清除储罐周围的杂物和易燃易爆物品，确保操作区域安全。
•验证储罐内的压力是否在安全工作范围内。
•确定操作所需的工具和设备是否齐全，并经过检验合格。
3.2 储罐操作步骤3.2.1 储气罐操作步骤1.操作人员应按照操作规程穿戴好个人防护装备，包括安全帽、防护眼镜、耳塞等。
2.打开压缩空气供应阀门，确保压缩空气的供应充分并稳定。
3.检查储气罐的排气阀门是否打开，确保压缩空气能够顺利进入储气罐。
4.监测储气罐的压力表，确保压力在安全工作范围内。
5.当压力达到所需时，关闭压缩空气供应阀门，停止向储气罐充气。
6.关闭储气罐的排气阀门，防止压缩空气泄漏。
7.定期对储气罐进行检查和维护，包括清洗、除锈和更换密封件等。
3.2.2 油气分离罐操作步骤1.操作人员应穿戴好个人防护装备，并确保操作区域通风良好。
2.打开油气分离罐的进气阀门，确保压缩空气能够进入油气分离罐。
3.监测油气分离罐的压力表，确保压力在安全工作范围内。
压缩空气储罐压力表操作规程
压缩空气储罐压力表操作规程
1、严格执行压力容器安全监察规程。
2、压力表必须具有生产厂家、规格型号、及合格标志。
3、选用的压力表，必须与压力容器内的介质相适应。
4、压力表精度等级不抵与1.5级。
5、压力表盘刻度极限值应为工作压力的1.5—3.0倍，表盘直径不小于
100mm。
6、压力表必须经政府部门考核授权的检测机构检定合格后方可使用。
7、压力表检测执行强制检定要求，每半年检测一次。
8、计量管理员及操作人员发现压力表表盘封面玻璃破裂或表盘刻度模糊不
清；封印损坏或超过检测有效期；表内弹簧泄漏或压力表指针松动及其它影响压力表准确指示的缺陷登现象时，立即停止使用并通知计量管理员及时更换。
仪表用空气系统操作
些杂质和成分发生了脱离。
压缩空气系统
工艺指标
1台湿空气缓冲罐【1台×100m³】；1台中间空气缓冲罐【1台×100m³】； 1台仪用空气储罐【1台×100m³】；1台非仪用空气储罐【1台×100m³】；
操作步骤
1. 正常开车
1)与调度联系，确认外管线各用气单位是否具备送气条件。 2)打开湿空气储罐入口门和湿空气储罐出口门，湿空气储罐进、出口联络门关闭；打开仪表用空气
储罐的进、出口阀，仪表用空气储罐的进、出口旁路关闭。
3)联系无异常后，按空气压缩机开机操作步骤开启空压机。 4)按微热再生吸附式干燥机开机操作步骤开启干燥机。 5)当仪用压缩空气储罐压力升至0.5MPa时，缓慢开启仪用空气外供一、二次总门直至全开。 6)观察空压机运转情况及仪表用空气压力，视压力情况确定空气压缩机和干燥机开启台数。
7)做好原始记录
操作步骤
2.正常停车
1)按空气压缩机停机操作步骤停运空气压缩机。 2)按微热再生吸附式干燥机停机操作步骤停运干燥机。 3)关闭仪用空气外供一、二次总门。 4)做好停车记录。
空氮站
仪表用空气系统操作
仪表用空气系统操作
压缩空气系统
操作步骤
1
2
Байду номын сангаас
3
工艺指标
储气罐作用
第一个作用就是临时储存气体。一般要 求在压缩机停机后，能保持气体在罐里 半小时以上，这也是它存在的主要作用 之一。 第二个作用是对压缩机气体起到缓冲
作用。压缩气体一般不能直接送入管网，
它要首先进入储气罐，在储气罐中打个 旋，与罐体发生碰撞之后，由高温气体 逐渐变成低温气体，再变成常温气体， 才被送入管道。 第三个是净化作用。在储气的过程中， 压缩气体经过在罐体内碰撞，气体内一
空气储罐操作规程
空气储罐操作规程《空气储罐操作规程》一、概述空气储罐是工业生产中常用的一种设备，用于储存和释放压缩空气。
正确的操作使用空气储罐对生产安全和效率起着关键作用，因此有必要建立相应的操作规程，以保障安全生产。
二、操作人员1. 操作人员应具备相关的操作技能和经验，了解空气储罐的结构和原理，并接受过相关的安全培训。
2. 操作人员应穿戴符合规定的个人防护装备，如安全帽、防护眼镜、防护手套等。
三、操作规程1. 空气储罐使用前应进行定期检查，确保安全阀、压力表、排水阀等设备正常运行。
2. 空气储罐在使用过程中应保持清洁，及时清理罐体和周围环境中的杂物和积尘。
3. 在操作空气储罐时，应确保仪表的指示灯清晰可见，以便及时发现异常情况。
4. 空气储罐使用过程中严禁擅自修改和操作安全装置，如有发现安全装置损坏或失效，应及时通知维修人员进行处理。
5. 操作人员在工作过程中应注意防止过高的压力，如发现压力超过设定值应立即停机并排查原因。
6. 空气储罐使用完毕后，应关闭相关阀门，排放残余气体，并将空气储罐清洁整理，做好防尘、防潮等措施。
四、事故处理1. 如发生空气储罐泄露、爆炸等事故，操作人员应第一时间采取相应的紧急措施，并迅速通知相关部门进行处理。
2. 在事故处理过程中，操作人员应遵守相关规定，切实保障自身和他人的安全。
五、例行检查空气储罐应定期进行例行检查，发现问题应及时进行维修和更换，确保设备正常运行。
以上规程为空气储罐的操作规程，操作人员应认真履行，保障生产安全与效率。
六、结束语空气储罐是工业生产中不可或缺的设备，正确的操作使用规程对于保障生产安全和提高生产效率至关重要。
希望操作人员严格遵守上述规程，做好相关安全措施，确保空气储罐的安全使用。
