地球物理勘探__课程介绍共20页
地球物理勘探、石油地球物理勘探
地球物理勘探、石油地球物理勘探简介：地球物理勘探、石油地球物理勘探、一、地球物理勘探(geophysical prospecting)地球物理勘探(geophysical prospecting)，是指应用地球物理方法,测量勘探地区的地球物理场,根据探测对象同周围介质的物性差异，发现地下可能存在的地质体或地质构造，并推断它的位置、大小及属性。
地球物理勘探简称"物探"，即用物理的原则研究地质构造和解决找矿勘探中问题的方法。
它是以各种岩石和矿石的密度、磁性、电性、弹性、放射性等物理性质的差异为研究基础，用不同的物理方法和物探仪器，探测天然的或人工的地球物理场的变化，通过分析、研究获得的物探资料，推断、解释地质构造和矿产分布情况。
目前主要的物探方法，有重力勘探、磁法勘探、电法勘探、地震勘探、放射性勘探等。
依据工作空间的不同，又可分为地面物探、航空物探、海洋物探、井中物探等。
由于同地质体有关的地球物理场存在的空间范围比地质体本身大得多，故可在远离地质体的地面、水面、坑道或空中来探测，因而物探能够提高地质勘探的工作效率和经济效果。
但它毕竟是一种间接的勘探方法，不能完全取代钻探等直接的地质勘探手段。
地球物理勘探(geophysical prospecting)，是应用物理学原理勘查地下矿产、研究地质构造的方法和理论。
地球物理勘探，是地质调查和地质学研究不可缺少的一种手段和方法，在工程建设和环境保护等方面也有较广泛的运用。
地下赋存的岩(矿)体或地质构造基于它们所具有的物理性质、规模大小及所处的位置，都有相应的物理现象反映到地表或地表附近。
地球物理勘探的主要工作内容是利用相适应的仪器测量、接收工作区域的各种物理现象的信息，应用有效的处理方法从中提取出需要的信息，并根据岩(矿)体或构造和围岩的物性差异，结合地质条件进行分析，作出地质解释，推断探测对象在地下赋存的位置、大小范围和产状，以及反映相应物性特征的物理量等。
地球物理勘探概论
地球物理勘探概论地球物理勘探概论地球物理勘探是一种利用地球物理学原理和方法来揭示地下构造和物性变化的技术方法。
它是石油勘探和开采的重要手段之一，也被广泛应用于地质灾害预测、环境监测等领域。
一、地球物理勘探的分类地球物理勘探可以分为重力勘探、磁力勘探、地震勘探、电磁勘探和地热勘探等几种类型。
其中，地震勘探是最常用的一种方法，通常被用来研究地下的岩石构造和层序关系。
二、地球物理勘探的原理不同类型的地球物理勘探方法使用不同的物理原理。
例如，地震勘探是基于声波在岩石中的传播速度和反射能力来解释地下的构造和层位；磁力勘探则利用岩石中的磁性物质对地球磁场的响应来勘探地下结构。
三、地球物理勘探的应用范围地球物理勘探广泛应用于石油、天然气、水资源等地质资源勘探与开采中，也可以应用于地质灾害预测、环境监测等方面。
在石油勘探中，地球物理勘探可以直接探测油气藏的位置、体积和形态特征等信息，为后续勘探、开采提供了可靠的依据。
四、地球物理勘探的优点地球物理勘探具有勘探范围广、探测精度高和工作效率高等优点。
利用地球物理勘探方法，可以做到在较短时间内快速、准确地了解某个区域的地质构造和特征。
五、地球物理勘探的局限性地球物理勘探受到物理实际、勘探环境和技术手段等方面的局限性。
例如，深层勘探需要更高能量的探测方法才能获得可靠信息，但是高强度能量会对地下生态系统造成破坏。
六、地球物理勘探的前沿技术目前，地球物理勘探领域正不断地涌现新的技术、新的方法和新的理论，例如，在石油勘探中，利用地震波反演和成像技术和电磁测井技术可以提高地下勘探的准确性和效率。
总之，地球物理勘探的发展不断在推动勘探技术进步，为更好地利用自然资源提供帮助。
_地球物理勘探概论教学大纲
《地球物理勘探概论》教学大纲（资源勘查工程专业）课程编号：3x2060390学时：48学分：2.5主讲教师：唐振平一、课程性质地球物理勘探概论是地质构造研究（尤其是区域、深部构造调查）、矿产调查（特别是隐伏产状矿产）及工程地质调查中先进而且不可缺少的重要手段。
二、课程目标通过本课程的学习，要求学生系统掌握地球物理勘探各种勘探方法的基本知识、基本原理和基本方法，包括重力勘探、磁法勘探、电法勘探等勘探方法的基本原理、基本概念，利用各种地球物理方法解决各种地质问题的前提，各种资料处理方法的原理和基本思路，以及利用上述地球物理方法进行地质解释的原理和过程等内容。
同时，本课程注重理论联系实际，增强学生的系统观和全局意识，加强学生实验和动手能力的锻炼。
二、课程设计（一）理论课程的基本内容：地球物理勘探概论课程是我校资源勘查工程等非地球物理专业的专业基础课程，授课44学时，共分为四个知识模块，详细学时分配情况如下：1.第一知识模块是通论部分—概念模块（6学时）主要讲述地球物理学的基本概念、研究对象和主要问题。
2.第二知识模块是地球物理勘探的重力勘探模块（12学时）主要讲述重力勘探的基本原理、野外工作方法、数据的处理及解释。
3.第三知识模块是地球物理勘探的磁法勘探模块（12学时）主要讲述磁法勘探的基本原理、野外工作方法、数据的处理及解释。
4.第四知识模块是地球物理勘探的电法勘探模块（14学时）这部分内容主要讲述各种电法勘探方法的基本原理、野外工作方法、数据的处理及解释。
（二）认识实践课程基本内容（4学时）1.实践教学的设计思想（1）本课程设计了三类实验教学内容：一是了解型实验，主要通过操作各种地球物理方法所使用的现代仪器，使学生对各种仪器的功能有个感性认识；二是专题型实验，通过进行野外数据的采集和解释，使学生对地球物理方法的整个工作过程有个实习经历，从而可加深学生对地球物理各种方法的应用过程和效果的全面了解；三是综合型实验，各种地球物理方法同时使用，培养学生综合应用和分析问题能力。
矿产资源勘探的地球物理勘探技术
矿产资源勘探的地球物理勘探技术矿产资源的勘探对于社会经济的发展至关重要。
地球物理勘探作为一种常用的矿产资源勘探技术，在矿产勘探领域发挥着重要的作用。
本文将介绍地球物理勘探的基本原理、常用方法以及未来的发展趋势。
一、地球物理勘探的基本原理地球物理勘探是利用地球物理学的原理和方法，通过对地球内部的物理特征和现象进行观测和解释，以获取有关地下地质构造、物性、储层等信息的一种勘探技术。
其基本原理主要包括重力法、磁法、电法、地震法和电磁法。
重力法是通过测量地球上任意一点的重力场来确定地下体积密度的分布情况。
磁法是利用地球磁场的变化来研究地质构造和岩石性质。
电法则是通过在地下注入电流，测量地壳中的电阻、电性和极化现象，从而推测地下储层的情况。
地震法是通过测量地下地震波的传播和反射情况，来判断地下构造和岩层的特征。
电磁法则是利用地球上自然存在的电磁场和人工激发的电磁场，来探测地下岩矿和水文地质情况。
二、地球物理勘探的常用方法1. 重力勘探法重力勘探法通过测量地球表面某点上的重力场，来揭示地下物质的密度分布情况，从而间接推断地下构造和岩性。
该方法适用于探测沉积盆地、断裂带和矿床等地下构造体。
2. 磁力勘探法磁力勘探法是通过测量地球表面某点上的磁场强度和磁场方向，来揭示地下岩石的性质和构造。
该方法适用于探测地下岩层的磁性物质和矿石。
3. 电法勘探法电法勘探法是通过在地下注入电流，测量地壳中的电阻、电性和极化现象，来推断地下构造和矿床。
该方法适用于探测地下的含水层、矿石、岩层和构造。
4. 地震勘探法地震勘探法是通过人工激发地震波，测量地下地震波在不同介质中的传播速度和反射情况，来推断地下构造和岩层的情况。
该方法适用于勘探石油、天然气和水文地质等。
5. 电磁勘探法电磁勘探法是通过利用地球自然存在的电磁场或人工激发的电磁场，测量地下电磁场的变化，来推测地下岩矿和水文地质情况。
该方法适用于探测地下矿石、含水层和地下水位。
地球物理勘探
03 地球物理场
02 分类 04 发展方向
05 方法
07 考古探测
目录
06 地下管线探测
勘探方法
勘探方法
相关课程书籍
地球物理勘探所给出的是根据物理现象对地质体或地质构造做出解释推断的结果，因此，它是间 接的勘探方法。此外，用地球物理方法研究或勘查地质体或地质构造，是根据测量数据或所观测 的地球物理场求解场源体的问题，是地球物理场的反演的问题，而反演的结果一般是多解的，因 此，地球物理勘探存在多解性的问题。为了获得更准确更有效的解释结果，一般尽可能通过多种 物探方法配合，进行对比研究，同时，要注重与地质调查和地质理论的研究相结合，进行综合分 析判断。人类居住的地球，表层是由岩石圈组成的地壳，石油和天然气就埋藏于地壳的岩石中， 埋藏可深达数千米，眼看不到，手摸不着，所以，要找到油气首先需要搞清地下岩石情况。怎样 才能搞清地下岩石的情况呢？这要从岩石的物理性质谈起。岩石物理性质是指岩石的导电性、磁 性、密度、地震波传播等特性，地下岩石情况不同，岩石的物理性质也随之而变化。
内容摘要
在此基础上，地球物理学为探测地球内部结构与构造、寻找能源、资源和环境监测提供理论、方 法和技术，为灾害预报提供重要依据。已故著名地球物理学家赵九章先生曾这样形容地球物理 学——“上穷碧落下黄泉、两处茫茫都不见”。这句话形象地表达了地球物理学在探索地球奥秘 中的挑战和艰辛。 总体来说，地球物理学的研究内容可以分为应用和理论两个方面。在应用方面，地球物理学家利 用各种地球物理方法对地球进行勘探和研究，包括地壳、地幔和地核等深部地球结构、矿产资源 和能源蕴藏情况等。而在理论方面，地球物理学则致力于研究地球的物理性质和规律，如地球的 重力场、磁场、电场、地震波传播等。 在地球物理学的研究中，人们还涉及到许多交叉学科领域，如数学、物理学、地质学、地理学等。 这些学科的交叉融合为地球物理学的发展提供了更广阔的研究视野和更丰富的研究手段。

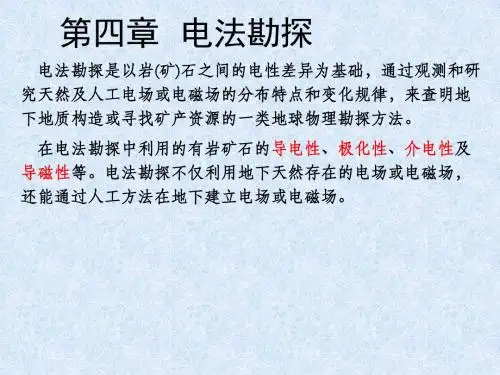

地球物理勘探-第四章电法勘探-PPT课件
AO=BO﹥3h; AO＝L+l（L和l分别为脉状体的走向长度 和下延长度之半）； MN=1/3～1/5A0
电阻率均匀介质中存在一个高阻体
电阻率均匀介质中存在一个低阻体
二、电剖面法
人工建立地下稳定直流或脉动电场，采用不变的供电极距， 使整个或部分装置沿观测剖面移动，逐点测量视电阻率ρ的值。 电剖面法所了解的是沿剖面方向地下某一深度范围内不同电性 物质的分布情况。
由于供电电极及测量电极排列方式不同
1. 联合剖面法 装置形式
M A
B N
地面水平， 地下为均匀、 无限、 各向同性介质。
则地表任意两测量电极M和N的 电位U的表达式为:
U I 1 2 r
式中AM、AN、BM、BN分别为供电电极A、B与测量电极M、 N之间的距离。将上两式相减可得M、N两点间的电位差：
式中K称为电极排列系数(或 装置系数)，其单位为米，是一个 仅与各电极间空间位置有关的量。
总场
绝对测量 相对测量
辐射场
异常场
地质雷达 甚低频法
相对测量
瞬变场
异常场
绝对测量
连续波电磁测井 瞬变脉冲电磁测井 井中无线电波透视
频率电磁测深法 多频振幅相位法 多频振幅法 水平线圈法 倾角法 椭圆极化法 振幅比相位差法 虚分量法
瞬变脉冲电磁法
天然场
天然音频磁场航空电法
航
空
连续波航空电法
环境与工程地球物理勘探05第四章 磁法
正，反之取负。H与x轴的夹角称为
磁偏角D，当H偏东时，D取正，反 之取负，H与T的夹角称为磁倾角I ，T下倾时取正，反之取负。
图4·1·1 地磁场坐标系统
第一节 高精度磁法
上述X、Y、Z、H、T、D、I各量统称为地磁要素，它们之间的关系如下：
X = H cosD，Y = H sinD，Z = T sinI = H tgI
H = T cosI， T2 = H2+Z2 = X2+Y2+Z2
(4·1·1)
分析这些关系可知,地磁要素中有各自独立的三组：I、D、H；X、Y、Z；H、Z、 D。如果知道其中一组，则其他各要素即可求得。在地磁绝对测量中通常测I、D、H 三个要素。
磁法勘探一般都是相对测量，地面磁测主要测Z的变化，有时也测H和T；航空磁测 主要测定T的变化。
磁场强度的单位，在国际单பைடு நூலகம்制中为特斯拉 ( T )，在磁法勘探中常用它的十亿分之 一为单位，称为纳特 ( nT )，即
1nT = 10-9 T 过去习惯使用CGSM单位制中的伽玛 ( γ )，其与国际单位制的换算关系为
第一节 高精度磁法
二、磁测仪器和磁法勘探野外工作方法
(一) 磁力仪
磁力仪的种类很多，大致可分为两大类，即机械式磁力仪和电磁式磁力仪。 由于磁法勘探早期主要以勘探磁性较强的固体矿产为主，使用的仪器主要为机 械式磁力仪(又称磁秤)，机械式磁力仪可分为刃口式和悬丝式两种，而每种又可 分为垂直磁力仪(测量磁场强度垂直分量)和水平磁力仪(测量水平分量)，仪器的灵 敏度一般为n×10nT，主要用于地面磁测。随着磁法勘探研究的深度和空间范围 的不断扩展，近年来已经向地壳深部与向微磁、弱磁性的地质对象勘探转变，不 仅在油气藏、地热、煤田等弱磁性领域扩大磁法的应用，而且在考古、环境污染 、灾害预测等方面也有应用。这就要求磁测仪器具有较高的灵敏度，所以磁测仪 器加速了发展速度，第一代磁力仪利用永久磁铁或感应线圈，如机械式磁力仪； 第二代磁力仪应用高导磁性材料或原子、核子的特性以及复杂的电子线路，如质 子磁力仪和光泵磁力仪；第三代磁力仪为利用低温量子效应制成的超导磁力仪。 同时，磁性参数的综合利用方法，也从研究单一磁导参量和磁性参数向三分量、 磁梯度和磁各向异性等多种磁性参数综合研究与利用方向发展。
地球物理勘查课程设计
地球物理勘查课程设计一、课程目标知识目标：1. 理解地球物理勘查的基本概念、原理和方法；2. 掌握地球物理勘查中常用的探测技术和设备；3. 了解地球物理勘查在资源勘探、环境监测等领域的应用；4. 掌握地球物理勘查数据的处理、分析和解释方法。
技能目标：1. 能够运用地球物理勘查方法，进行野外实地勘查和数据采集；2. 能够正确操作地球物理勘查设备，进行数据测量和记录；3. 能够对地球物理勘查数据进行初步处理、分析和解释；4. 能够运用所学知识解决实际问题，具备一定的地球物理勘查实践能力。
情感态度价值观目标：1. 培养学生对地球科学和地球物理勘查的兴趣，激发学习热情；2. 培养学生的团队协作意识和责任感，增强合作能力；3. 培养学生热爱自然、珍惜资源、保护环境的意识；4. 培养学生严谨、求实的科学态度，提高科学素养。
本课程针对高中年级学生，结合地球物理勘查的学科特点，注重理论知识与实践技能的结合，旨在培养学生的科学素养、实践能力和创新精神。
课程目标既关注学生对地球物理勘查知识的掌握，又强调技能的培养和情感态度价值观的塑造，为学生未来在相关领域的发展奠定基础。
通过对课程目标的分解和具体化，后续教学设计和评估将更加有针对性和实效性。
二、教学内容1. 地球物理勘查基本概念：地球物理场、勘查目标、勘查方法；2. 地球物理勘查原理：地壳结构、地球物理异常、勘查信号传播；3. 常用地球物理勘查技术：重力勘探、磁法勘探、电法勘探、地震勘探；4. 地球物理勘查设备：重力仪、磁力仪、电法仪、地震仪等；5. 地球物理勘查数据处理与分析：数据预处理、异常识别、参数计算；6. 地球物理勘查应用案例：资源勘探、灾害预测、环境监测；7. 野外实地勘查实践：勘查方案设计、数据采集、数据处理与分析。
教学内容按照教材章节进行组织，具体安排如下：第一章：地球物理勘查基本概念及原理；第二章：常用地球物理勘查技术及设备；第三章：地球物理勘查数据处理与分析；第四章：地球物理勘查应用案例及野外实地勘查实践。
地球物理勘探(王永刚)01 第一章 绪论
第 1章 绪 论
一、石油勘探的主要方法
1、地质法（Geological）——露头岩石、井孔岩心； 在矿产调查中，地质方法是研究成矿的地质条件、 地质环境和地质作用，实现找矿的一种方法。
第 1章 绪 论
2、地球物理勘探（物探）法（Geophysical Prospecting）——地表或水域覆盖区；连续 测量、间接勘探
第 1章 绪 论
重力勘探是在地表观测由于地下岩矿石存在密度差 异而引起的重力场的变化，通过对观测资料的处理和 解释，达到反求地下构造的一种勘探方法，其地球物 理前提条件是：地下岩矿石存在密度差异。 所依据讨论的物理场是重力场。重力场是一种位场， 即场的变化只与空间变化有关，与时间无关。 主要用于区域勘探。 主要应用领域：能源工业，国防工业，测绘工业。
第 1章 绪 论
华北平原 布格重力 异常图 （单位： mGal）
第 1章 绪 论
重力异常解释的工作步骤
（1）阐明引起异常的地质因素—确定异常是地壳深部 还是浅部地质因素的反映；是矿体还是构造或其他不 均匀体（如侵入体、岩性变化等）引起的。 （2）对异常进行划分—找矿时就是要将地壳浅部的构 造或矿体引起的异常从深部因素引起的区域场中分离 出来；研究地壳深部构造时，则要划分出的异常是反 映地壳深部因素的区域性异常。 （3）计算地质体产状参数—根据重力资料估计产生异 常的地质体的形状、产状和空间位置，并在此基础上 对异常做进一步的定量解释，以确定探测对象的产状 要素及其在地下的赋存形态。
第 1章 绪 论
（2） 研究沉积盖层内部构造 绝大多数的油气藏都在沉积盖层中，多数沉积盖 层构造与基底构造、断裂活动、乃至火成岩活动有 关，因此通过研究结晶基岩可以间接寻找沉积岩构 造。 主要体现：①盖层构造与基底高点具有继承关系； ②根据断层的存在及其性质可以推断与其相关的构 造，如滚动背斜；③沉积盆地后期的岩浆侵入可以 在盖层中造成正构造形态，此时，沉积盖层构造的 核部是火成岩体。
勘查地球物理课讲稿-电法
电法勘探电法勘探是以岩(矿)石之间的电性差异为基础，通过观测和研究与这种电性差异有关的电场或电磁场的分布特点和变化规律，来查明地下地质构造或寻找有用矿产的一类地球物理勘探方法。
电法勘探方法种类繁多，这是因为岩、矿石的电学性质表现在许多方面。
例如：岩、矿石的导电性、电化学活动性、介电性及导磁性等。
另方面，电法勘探所研究的场，不仅可以是地下天然存在的电场或电磁场，还可以是人工方法以多种形式在地下建立的电场或电磁场。
就场本身的性质而言，可将电法勘探分为两大类，即传导类电法勘探和感应类电法勘探。
传导类电法勘探研究的是稳定或似稳定电流场，包括电阻率法、充电法、激发极化法和自然电场法等。
其中自然电场法是一种天然场方法。
感应类电法勘探研究的是交变电磁场，可以统称为电磁法，包括低频电磁法、频率测深法、甚低频法、电磁波法、大地电磁法等。
其中大地电磁法是天然场法。
根据观测的空间，可将电法勘探分为航空电法、地面电法和井中电法三类。
各种电法勘探方法是适应不同地质任务的需要而发展起来的。
它们广泛地应用于各种地质工作中，不仅可以寻找金属及非金属矿产，还可以进行地质填图，查明地下地质构造、查勘油气田、煤田和地下水等。
此外，电法勘探还用于地壳及上地幔的研究之中。
§3.1 岩矿石的电学性质在电法勘探中，常用的电学性质有：导电性、电化学活动性、介电性和导磁性。
研究目标与围岩的电性差异愈大，产生的电（磁）场的变化就愈明显。
一、岩、矿石的电阻率岩(矿)石间的电阻率差异是电阻率法的物理前提。
电阻率是描述物质导电性能的一个电性参数。
可用ρ表示。
电阻率的定义：电流垂直通过每边长度为1米的立方体均匀物质时所呈现的电阻值。
显然，岩、矿石的电阻率值越大，其导电性就越差；反之，则导电性越好。
即电阻率ρ与导电性是反比关系。
在SI制中，电阻率的单位为Ω〃m(欧姆〃米)（一）矿物的电阻率电阻率是物质的一种属性。
从导电机制来看，溶液主要是借助于其中的带电离子导电；而固体矿物由于导电机理不同可以分为三种类型：金属导体、半导体和固体电解质。
